软尾山地自行车车架结构三维设计

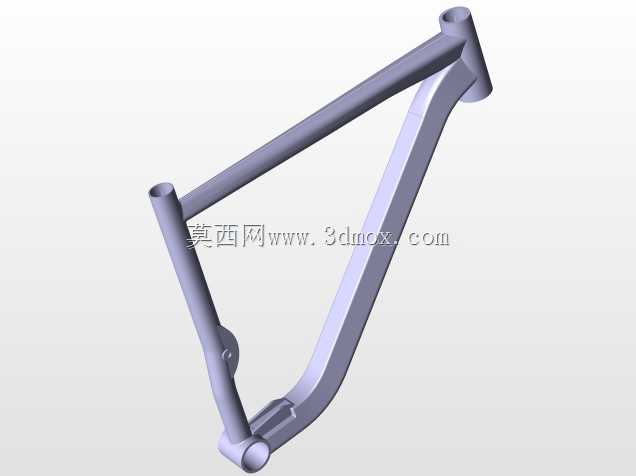

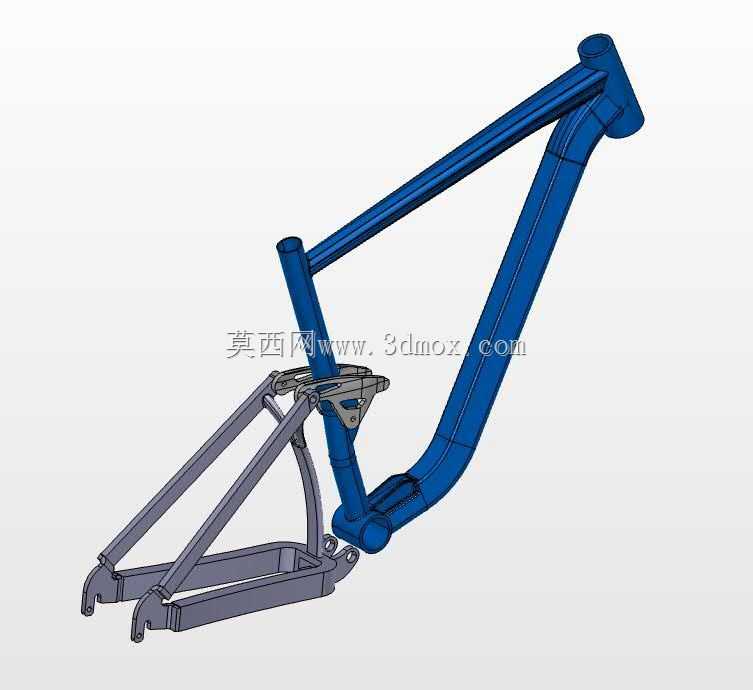

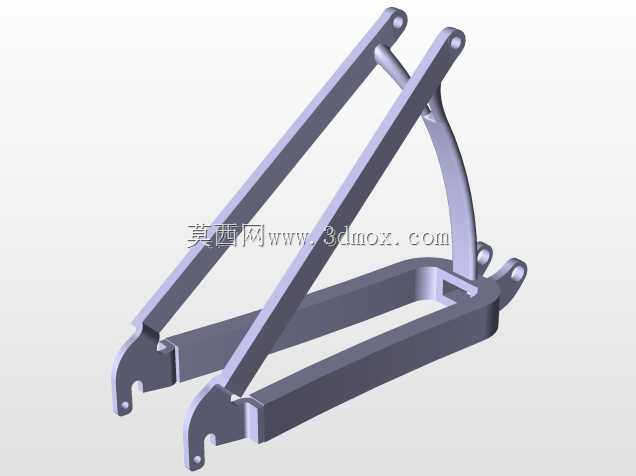

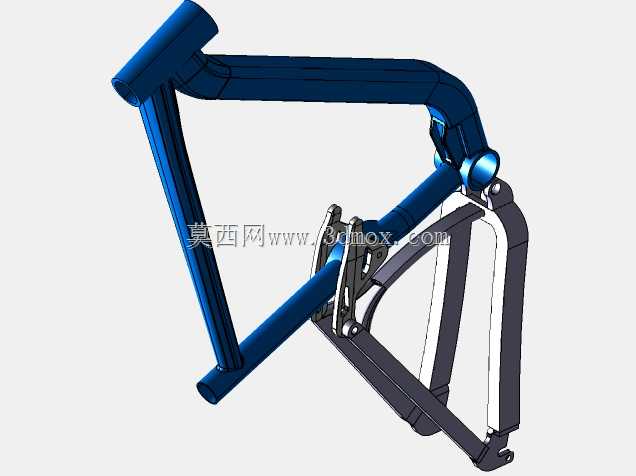

　　这套软尾山地自行车车架结构，主要面向中高强度越野骑行场景设计，适配林道穿越、中度速降类户外骑行需求，区别于硬尾车架的刚性连接结构，后三角采用多连杆铰接布局，能够在骑行过程中通过后避震器的压缩行程，吸收后轮遭遇的路面冲击，降低颠簸路面对骑行者腰背、手腕的冲击力，同时提升非铺装路面的轮胎抓地力，避免硬尾车架在大落差冲击下出现的后轮弹跳失控问题。从结构设计逻辑来看，车架主体上管、下管、头管、座管采用变径异型管布局，头管位置做了加厚补强处理，应对越野骑行中前叉传递的交变冲击载荷，下管采用大截面椭圆管型，在控制整体重量的前提下提升侧向抗扭刚度，避免大力踩踏或者高速过弯时出现车架侧向形变泄力的问题。后三角部分的连杆铰接点全部设置了衬套安装位，

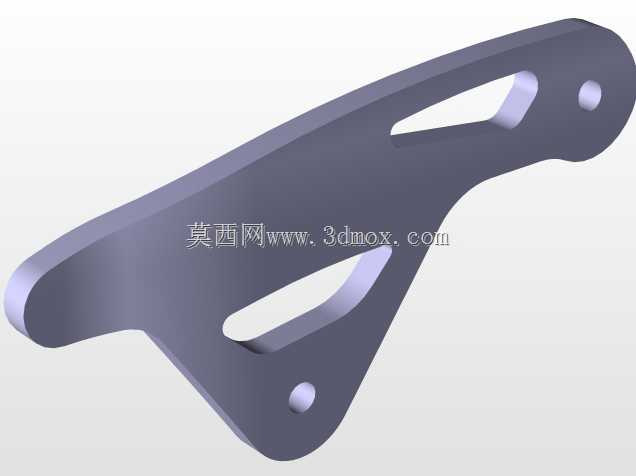

　　预留了标准避震器的安装孔距，能够适配多数市售规格的后胆产品，后叉脚位置采用开式快拆安装槽，兼容常规规格的山地车轮组，碟刹安装座采用国际通用的直装式标准，不需要额外加装转换座即可适配主流规格的油压碟刹卡钳。安装边界方面，头管采用标准锥管规格，能够适配直管、锥管两种规格的山地车前叉，座管内径匹配常规口径的升降座管，满足越野骑行中快速调整座高的使用需求，五通位置采用压入式中轴安装位，兼顾曲柄组的安装刚性与密封防护性能，避免泥水侵入中轴轴承造成的磨损卡顿。设计过程中重点校核了各铰接点的受力分布，在连杆与主车架连接的位置做了局部加厚，避免长期冲击载荷下出现焊缝开裂的问题，后上叉与后下叉的管材采用扁平异型截面，

　　在保证纵向支撑强度的同时预留了一定的形变量，能够辅助后避震系统过滤细碎路面的震动，提升长距离骑行的舒适度。整车架的走线孔位全部做了内走线设计预留，变速线管、刹车油管可以从管材内部穿行，既能够降低线管外露造成的风阻，也能避免户外骑行中泥水、树枝对线管的剐蹭磨损，延长线管的使用寿命。后三角的活动行程经过反复校核，在避震器全压缩状态下，后轮不会与座管、上管发生磕碰干涉，同时预留了足够的轮胎安装空间，能够兼容大颗粒越野齿胎的安装使用，不需要额外打磨车架结构。各焊接位置的焊缝预留了合理的焊道空间，既能够保证焊接连接强度，也不会因为焊道过高造成后续涂装打磨的工作量增加，头管上下碗组的安装位公差控制在常规机械加工精度范围内，

　　能够保证碗组压装后的同轴度，避免转向过程中出现卡滞、旷量的问题。从实际使用场景出发，这套车架结构既可以用于民用级越野山地车的量产装配，也可以作为定制改装车架的设计参考，结构上没有采用过于特殊的非标规格，大部分配件都可以采用市售标准件进行装配，降低后续的维护更换成本，在重量控制上，通过管材壁厚的差异化设计，在头管、五通、铰接点等受力集中位置采用较厚的管材，在非主要受力的后上叉等位置适当减薄壁厚，实现强度与重量的平衡，避免为了追求轻量化牺牲结构可靠性，也不会因为过度冗余设计造成整车重量过大，影响骑行爬坡时的发力效率。
