伺服端防护端盖三维结构设计

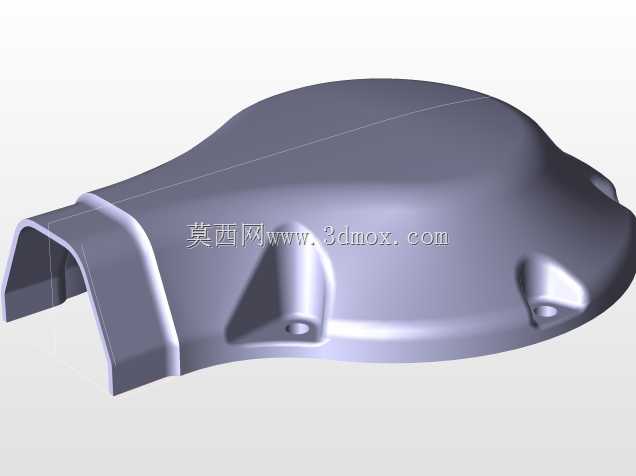

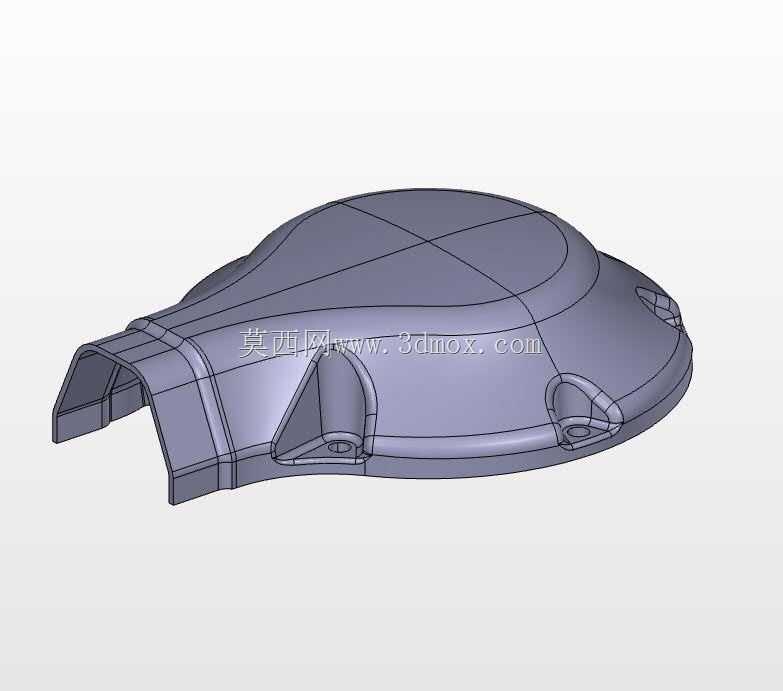

　　这款伺服端盖主要配套小规格伺服传动单元使用，常见于小型自动化执行机构、桌面级工业机械手关节、通讯基站伺服调角机构这类对安装空间有严格限制的场景，核心作用是为伺服输出端的传动组件、内置检测元件提供封闭防护，同时承担端侧定位、外接走线导向的功能。从结构设计来看，整体采用类碟形的弧面主体构型，弧面曲率经过反复校核，既能够在有限的轴向空间内预留出足够的内部容腔，容纳输出端的轴承外圈、接线端子与密封结构，又能通过弧面的力学分散特性，提升端盖承受侧向冲击与径向载荷的能力，避免设备运行过程中受外力挤压出现形变，挤压内部传动部件造成卡滞。端盖一侧延伸出的走线槽结构，是设计中重点考量安装边界的部分，

　　槽体内腔尺寸刚好适配伺服单元的动力线与编码器线缆走线需求，槽体两侧设置的加强筋从弧面主体一直延伸到槽体端部，既能够强化走线槽的结构强度，避免走线过程中槽口开裂，也能在安装时作为线缆的限位结构，防止线缆拉扯直接作用在内部接线端子上，造成接线松脱。端盖周向分布的带孔安装耳，孔位的位置度公差按照伺服组件的安装基准做了严格约束，安装耳的沉台结构刚好匹配配套的固定螺丝头部尺寸，安装后螺丝头部不会突出端盖表面，避免和周边相邻部件产生运动干涉；每个安装耳根部都做了圆角过渡处理，消除注塑成型时的应力集中点，也能减少安装锁紧时的应力开裂风险。在实际选型适配时，需要重点关注端盖的轴向安装深度，这款端盖的轴向突出尺寸控制在极小范围内，

　　适合安装在关节间隙狭窄的伺服传动节点，比如通讯天线的伺服调角机构端侧，不会因为端盖突出造成天线转动时的剐蹭；端盖内圈的定位止口尺寸和伺服壳体的外圈定位尺寸做了过渡配合设计，安装时可以直接卡入壳体定位槽，不需要额外调整同轴度，能够大幅提升现场装配的效率。端盖表面的分模线位置做了隐藏式设计，沿着弧面的棱线分布，既不影响外观平整度，也不会在分模线位置出现凸起，影响端盖和密封胶圈的贴合效果；内圈预留的密封槽宽度和深度适配常规的O型橡胶密封圈，装配后能够达到IP54级的防护能力，可阻挡日常工况下的粉尘侵入与飞溅水滴，适合在普通工业车间、户外通讯基站这类非极端恶劣环境下长期使用。设计过程中还针对端盖的受力场景做了结构优化，

　　弧面主体的壁厚采用均匀渐变设计，从中心位置到安装耳位置的壁厚差控制在合理范围内，避免注塑成型时出现缩痕、翘曲等成型缺陷，同时在走线槽和主体连接的位置做了局部加厚处理，应对线缆拉扯、安装受力时的载荷集中问题。端盖的整体外形没有尖锐棱角，所有外露边缘都做了圆角倒钝处理，既能够避免装配过程中划伤操作人员，也能减少设备运行过程中棱角位置的积尘问题，日常维护清理更加方便。在配套使用时，这款端盖不需要额外做二次加工，所有安装孔位、定位止口、走线槽都已经按照标准伺服单元的接口尺寸设计完成，直接替换同规格的原厂端盖即可完成装配，适合用于伺服部件的维修替换、小型非标自动化设备的自制伺服组件配套，能够减少设计人员重复绘制端盖结构的工作量，也能通过成熟的结构设计降低后续使用过程中的故障概率。
