塔式多层结构农用谷物烘干处理设备

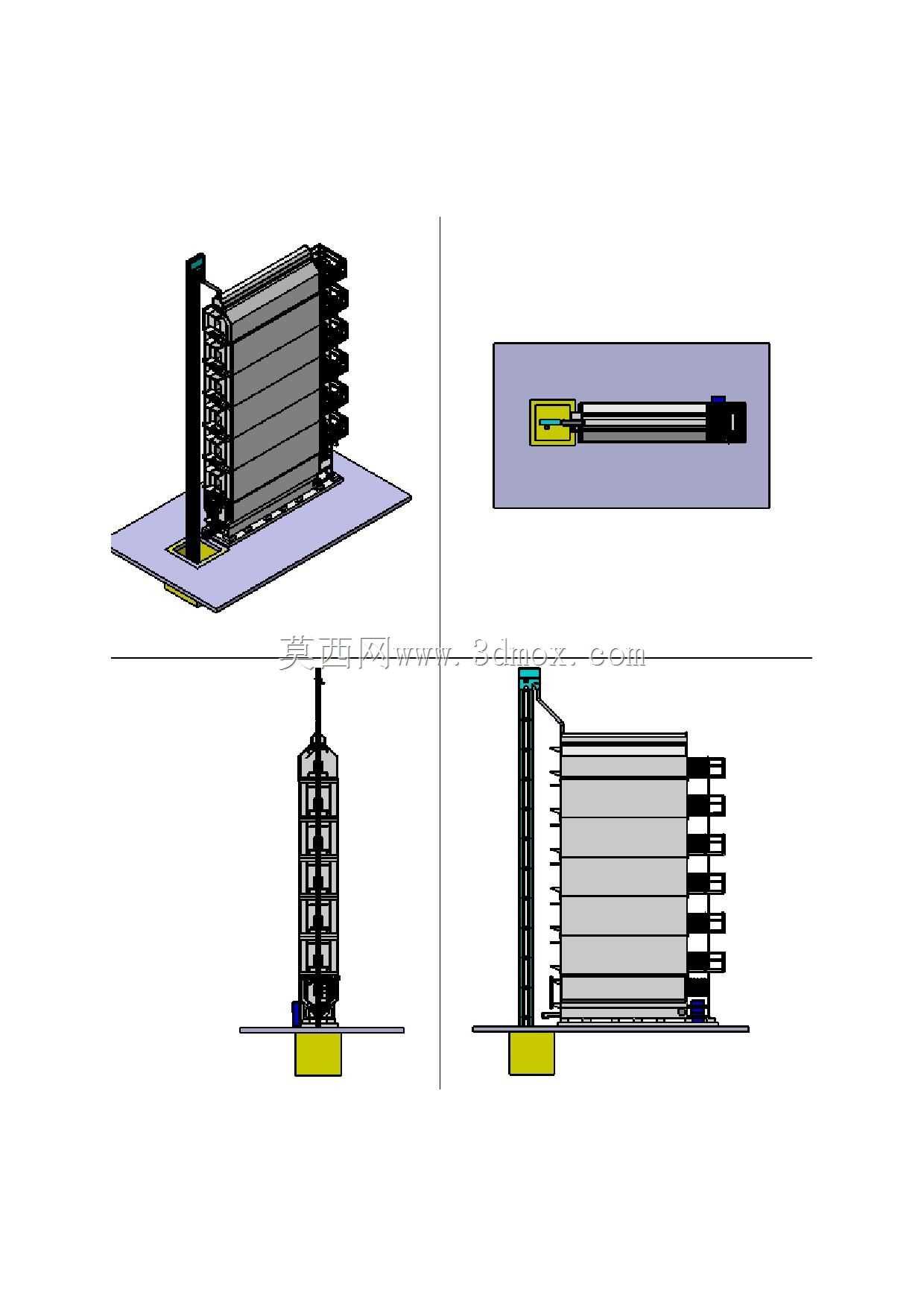

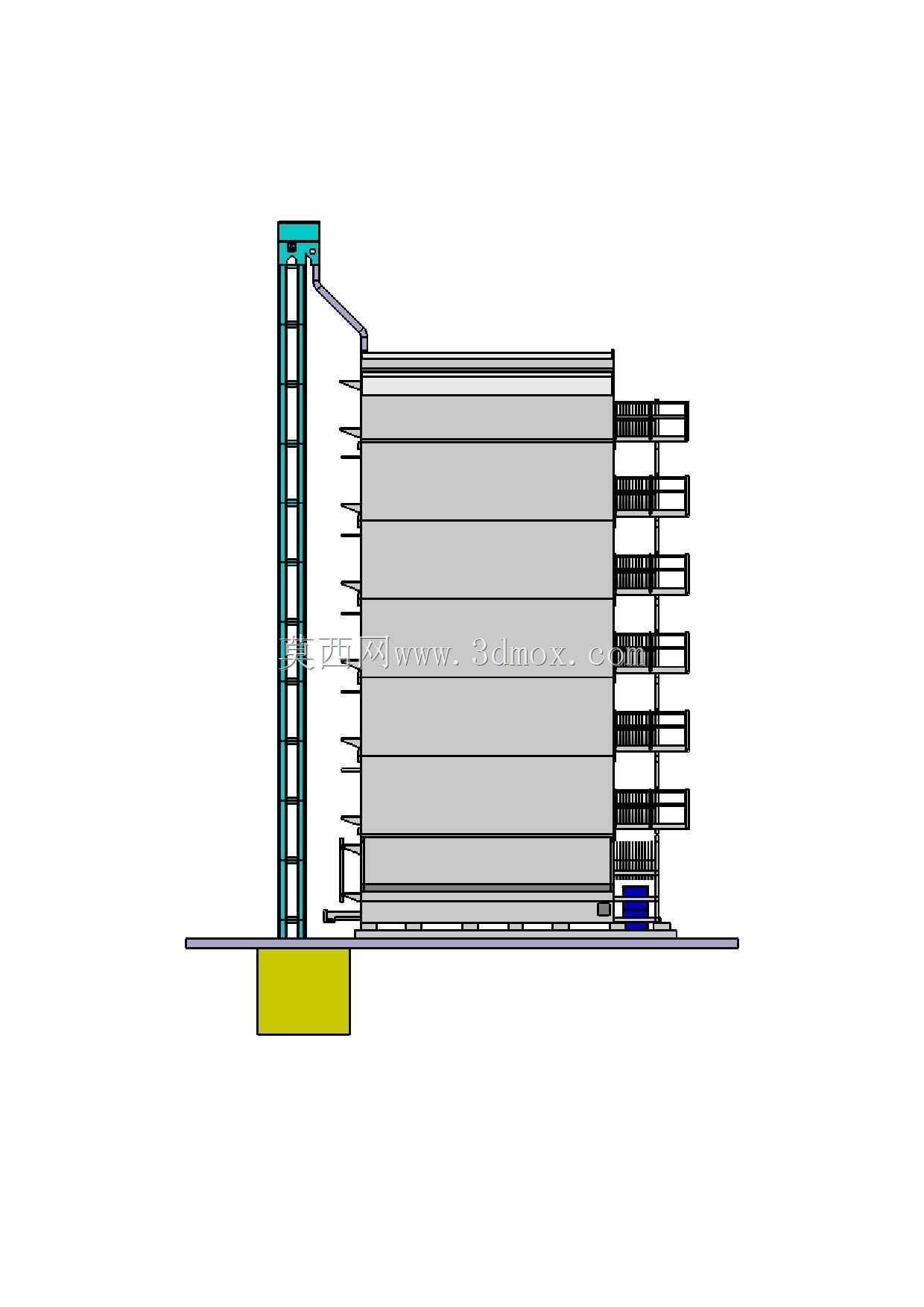

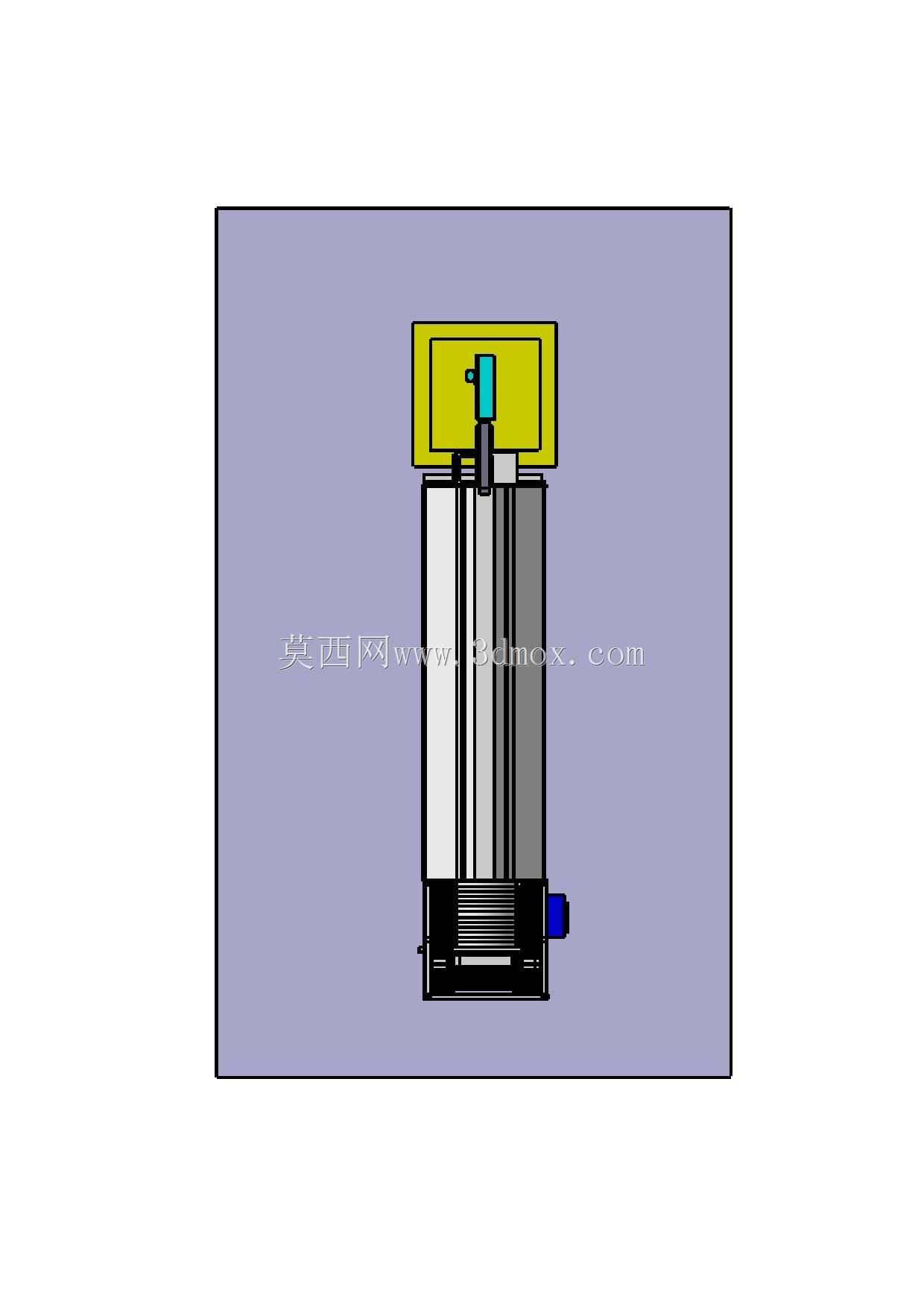

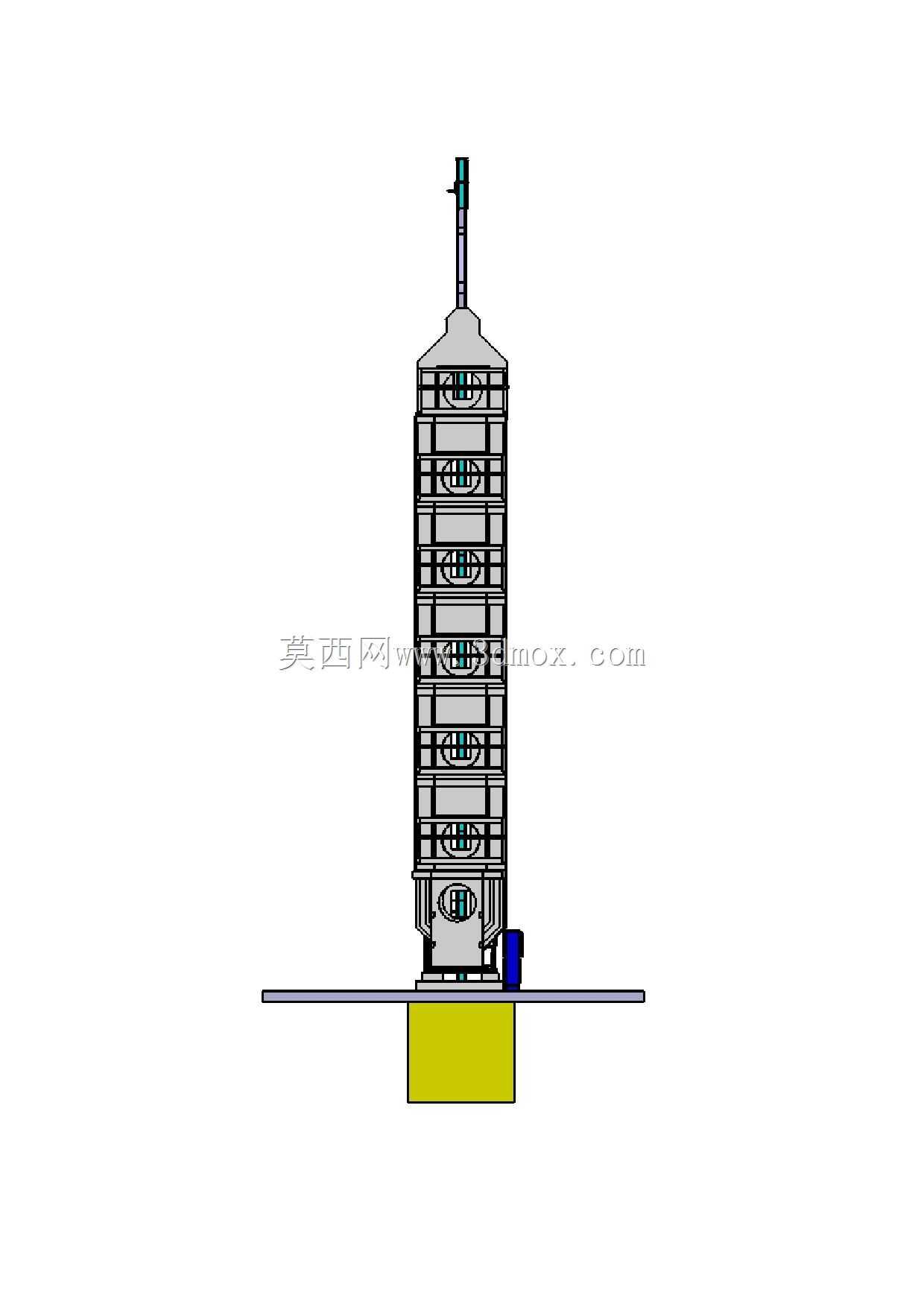

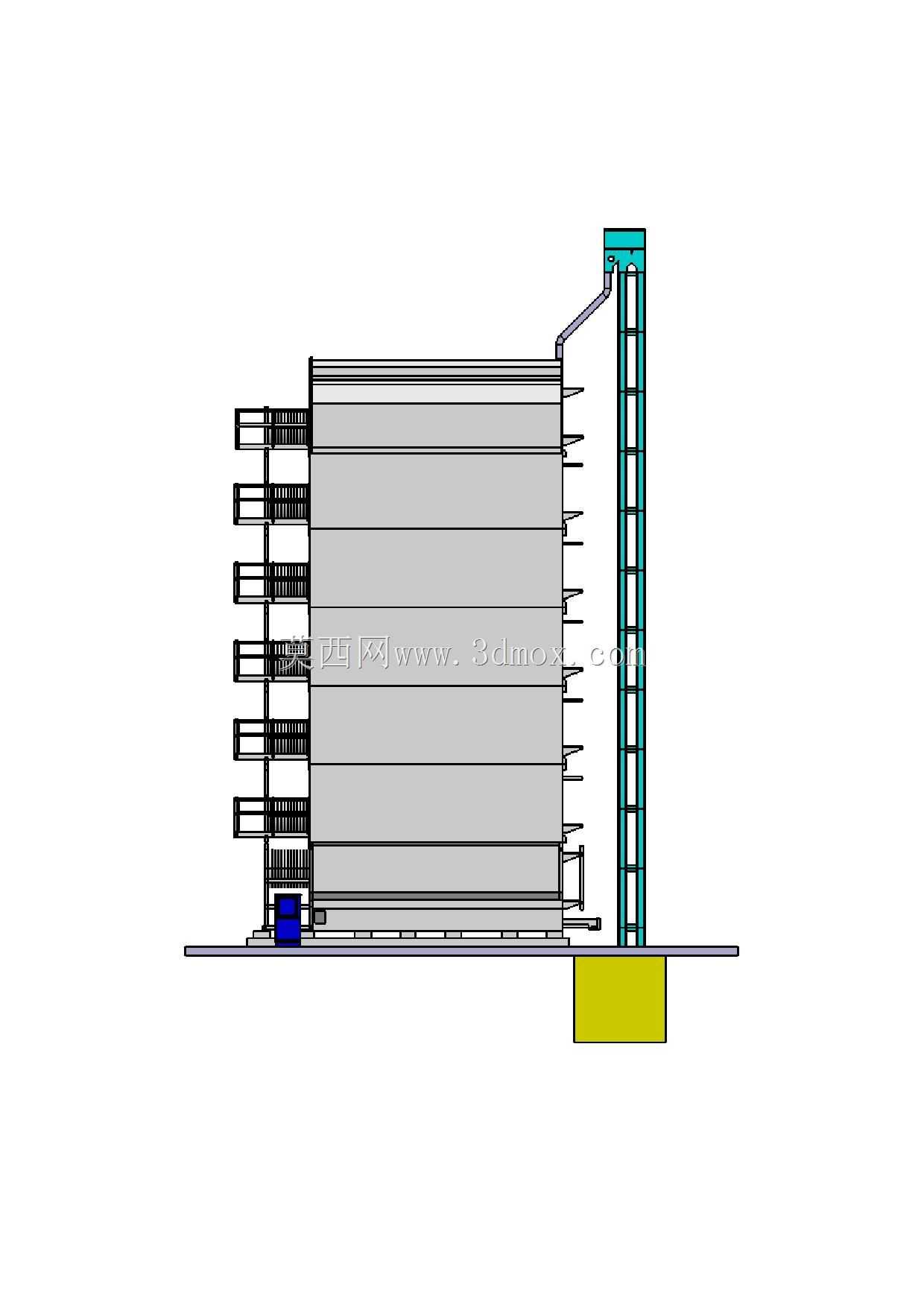

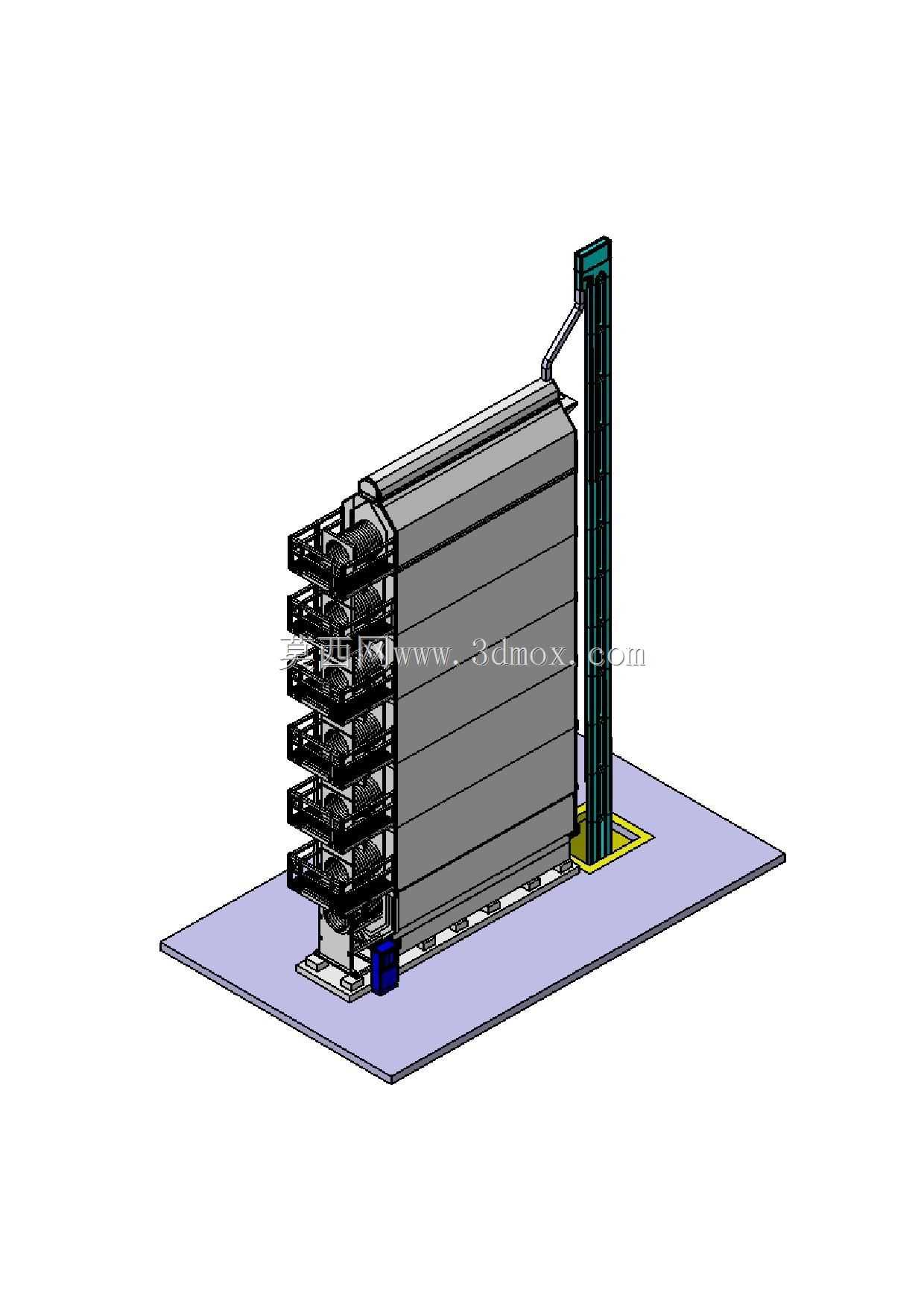

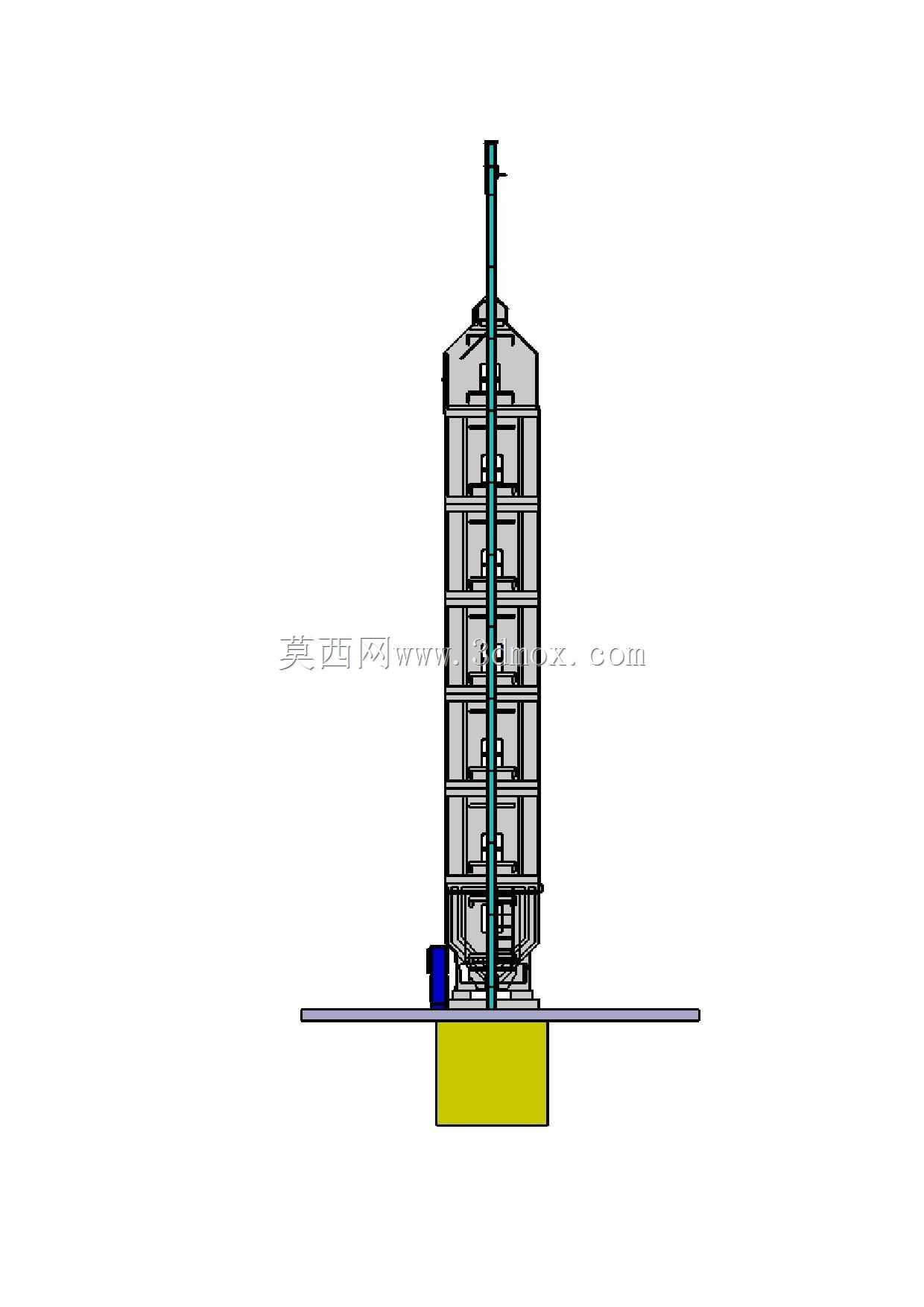

　　这套塔式谷物干燥设备的三维结构，完全贴合规模化粮食收储站点的实际作业场景设计，区别于小型家用烘干设备，其核心定位是处理批量入库前的高水分原粮，覆盖玉米、小麦、水稻等主粮品种的产后降水作业，避免粮食因含水率过高在仓储过程中出现霉变、发芽损耗。从结构布局来看，设备主体采用立式多层堆叠的干燥仓体设计，仓体侧面预留的分层检修通道，可在作业间隙快速进入各干燥层检查粮流状态，避免局部堵料导致的烘干不均问题；侧边配套的垂直提升结构，直接对接进料端与仓顶布料装置，原粮经提升输送至仓顶后，通过匀料布料器均匀铺洒到各层干燥床面，在重力作用下逐层向下流动，过程中与干燥介质充分接触完成湿热交换，最终达到安全仓储含水率后从底部出料口排出。

　　设计阶段充分考虑了不同粮食品种的烘干工艺差异，各层干燥段的风室预留了风量调节接口，可根据粮种的降水速率要求调整各层热风通量，比如针对水稻这类易爆腰的粮种，可降低前段干燥风温、加大后段缓苏层的停留时间，而针对玉米这类表皮坚硬、内部水分迁移慢的粮种，则可适当提高中后段热风温度，缩短整体烘干周期。设备的安装边界设计充分适配现有粮库的场地条件，整套设备采用模块化分段结构，仓体各段、提升机架体、底部基座均为独立装配单元，无需现场大规模焊接作业，底部基座的地脚安装孔位按照通用混凝土预埋螺栓规格设计，安装时只需提前完成基础平整度找正，即可快速完成各模块的拼接组装；侧边提升机与仓体的连接位置预留了200mm的调整间隙，

　　可根据现场进料输送设备的布置角度微调对接位置，避免因土建施工误差导致的装配干涉。从作业流程的结构匹配来看，仓体底部的排料机构采用变频控制的叶轮式排料结构，可根据实时烘干后的粮食含水率调整排料速度，保证出料含水率稳定在设定区间；设备侧边的竖向风道结构直接对接热风炉的送风管道，风道内部设置的导流板可将热风均匀分配到各层干燥段，避免出现局部风温过高导致的粮粒焦糊问题。不同于连续式横流烘干设备的结构，这套模型的缓苏层占比达到仓体总高度的40%，粮粒在缓苏段停留过程中，内部水分逐步向外迁移，再进入下一个干燥段时可避免表层过度失水产生的应力裂纹，这一结构设计尤其适合高水分水稻的烘干作业，能有效降低爆腰率，保证烘干后的粮食品质。

　　设备的外部维护结构采用波纹板式装配设计，既可以减少仓体内部的热量散失，降低烘干过程的能耗，也能在长期户外作业过程中抵御风雨侵蚀，延长设备整体使用寿命；仓体顶部设置的排气段自带防尘罩结构，可将烘干过程中携带的轻杂、粉尘截留后再排出废气，减少作业现场的粉尘扩散。在三维建模过程中，各运动部件的装配间隙均按照实际工程公差设置，提升机的畚斗带张紧调节结构、各层料门的转动铰接结构、排料叶轮的轴承安装位都做了细节还原，结构设计人员可直接参考该模型完成同类型设备的改型设计，根据不同的处理量要求调整仓体截面尺寸、增减干燥层数量，适配不同规模的粮食处理中心需求。设备整体的载荷传递路径经过优化，仓体满载粮食后的垂直载荷全部通过底部的支撑立柱传递到混凝土基础，侧边提升机的载荷通过独立的支架传递到基础，两者之间的连接仅做水平方向的限位，避免满载时仓体形变对提升机运行精度产生影响；现场安装时只需保证基础的承载能力满足满载总重量要求，即可保证设备长期稳定运行，无需额外做复杂的载荷加固处理。
