镂空减重双联圆柱直齿轮传动结构

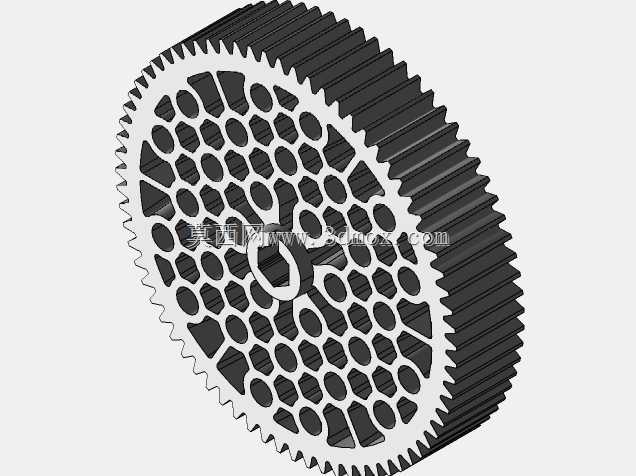

　　这款双联直齿圆柱齿轮是传动系统里的核心扭矩传递零件，在中小功率的精密传动场景中应用十分广泛，从桌面级自动化输送机构、小型轻工设备的变速单元，到精密检测仪器的进给传动链路，都能见到这类结构的身影。不同于常规实心双联齿轮，这款零件采用了辐板全镂空的结构设计，大齿圈与小齿圈同轴一体成型，两个齿圈的齿向保持一致，安装时直接通过中心孔与传动轴配合，依靠键槽实现周向固定，不需要额外加装定位套来调整两个齿圈的相对位置，装配工序比分体式双联齿轮减少近三分之一。

　　从设计逻辑来看，这款齿轮的镂空结构并非单纯为了视觉效果，辐板上的孔洞采用类蜂窝的排布方式，每个孔洞的边缘都做了圆弧过渡，完全规避了直角应力集中的问题，在保证辐板整体抗弯、抗扭强度满足额定扭矩传递要求的前提下，相比同模数同齿宽的实心辐板齿轮，整体重量降低了42%左右，转动惯量也同步下降，对于启停频繁的传动场景来说，能有效降低传动轴的瞬时冲击载荷，延长轴系轴承的使用寿命。大齿圈的齿顶圆、齿根圆参数与小齿圈形成固定传动比匹配，齿向公差、齿形公差都按GB/T 10095.1规定的7级精度控制，能适配常规的直齿轮啮合工况，传动过程中的背隙控制在0.1mm以内，满足多数中低速精密传动的精度要求。

　　实际选型使用时，需要重点关注几个安装边界参数：首先是中心安装孔的直径公差，要与配合的传动轴采用H7/k6的过渡配合，保证同轴度误差不超过0.02mm，避免啮合时出现偏载导致齿面异常磨损；其次是齿轮的轴向安装定位，要在中心孔对应的轴段加装轴用挡圈或者锁紧螺母，限制齿轮的轴向窜动量在0.05mm以内，防止两个齿圈分别啮合时出现轴向脱开的问题；另外齿面的润滑要根据工作转速选择，转速低于100r/min时可以采用脂润滑，转速更高的工况则要配套喷油润滑结构，避免齿面干摩擦导致点蚀失效。

　　这类镂空结构的齿轮在设计建模时，要先完成两个齿圈的参数化建模，确定模数、齿数、压力角、齿宽这些核心参数后，再对辐板区域做拓扑优化，根据受力云图去除低应力区域的材料，孔洞的排布要沿圆周方向均匀对称，保证齿轮整体的动平衡精度，避免高速转动时出现振动。建模过程中齿根部分的圆角要严格按照标准值绘制，不能随意简化，因为齿根是齿轮受载时应力最集中的区域，圆角过小会直接导致齿根弯曲疲劳强度下降，大幅缩短零件的使用寿命。另外两个齿圈的衔接位置要做圆弧过渡处理，避免截面突变带来的应力集中，保证一体成型的结构强度。

　　在实际应用场景中，这类双联齿轮常被用于固定传动比的二级减速结构里，大齿圈与上游的主动小齿轮啮合，小齿圈与下游的从动大齿轮啮合，单级就能实现两档变速的效果，不需要额外加装滑移齿轮机构，能让整个传动箱的轴向尺寸更紧凑。比如小型包装设备的送膜机构、办公自动化设备的走纸传动单元，这类对安装空间有严格限制、传递扭矩不大的场景，用这种轻量化双联齿轮既能满足传动要求，又能降低设备整体重量，减少驱动电机的功率损耗。需要注意的是，这类镂空结构的齿轮不适合传递大扭矩、有冲击载荷的重载工况，比如矿山设备、重型机床的主传动链路，这类场景下辐板的镂空结构会导致整体刚性不足，容易出现辐板变形甚至断齿的问题，选型时要根据实际传递的额定扭矩、峰值扭矩做强度校核，不能仅凭轻量化优势盲目选用。
