Burrell4英寸补偿齿轮轴传动组件

　　这套补偿齿轮与轴组件，核心应用于小型蒸汽动力设备的传动链路中，作为动力分流与转速匹配的核心传动部件，承担着将主轴输出动力按固定传动比传递至下游执行机构的作用，同时通过补偿结构抵消传动过程中因加工公差、装配间隙、运行热胀冷缩带来的啮合偏差，保障传动过程的平稳性，降低运行过程中的冲击载荷与齿面磨损速率。

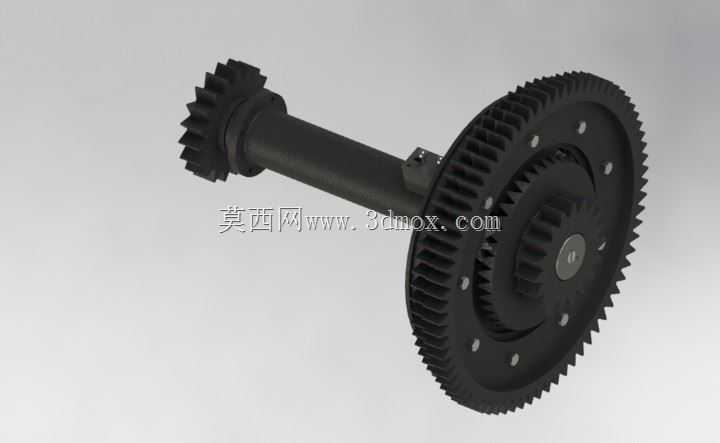

　　从结构设计逻辑来看，组件采用同轴集成式布局，长轴一端加工有小模数直齿齿轮，轴身中段预留有定位销孔与轴肩定位结构，用于装配过程中的轴向限位与周向防转，轴的另一端通过紧固件固定大直径双层复合齿轮，大齿轮外圈为大模数传动齿，内圈集成小直径啮合齿，形成双联齿轮结构，这种布局能够在有限的安装空间内实现两级传动的速比匹配，无需额外设置中间传动轴，大幅压缩传动机构的整体占用空间，适配小型动力设备紧凑的腔体布局要求。

　　实际装配过程中，轴的两端需要匹配对应规格的滑动轴承或者滚动轴承作为旋转支撑，轴肩的高度差经过精确计算，既能够保证轴承内圈的轴向定位可靠，又不会在装配过程中与轴承端面产生过定位导致的装配应力。大齿轮与轴的配合采用过渡配合加销钉固定的方式，既能够保证大齿轮与轴的同轴度公差控制在合理范围内，避免高速旋转时产生偏心振动，又能够传递足够的扭矩，防止大负载工况下齿轮与轴之间出现相对转动导致的传动失效。

　　齿形设计上，所有啮合齿轮均采用标准渐开线直齿齿形，齿向公差与齿形公差经过严格控制，补偿结构的设计核心在于大齿轮与轴连接位置的微量浮动间隙，这个间隙经过精确计算，既能够在齿轮啮合出现微量偏差时提供一定的自适应调整空间，保证齿面接触面积始终保持在合理区间，避免局部齿面应力集中导致的断齿、点蚀问题，又不会因为间隙过大导致传动回程差超标，影响动力输出的精度。

　　从安装边界来看，组件整体轴向长度适配小型蒸汽设备的传动腔内部尺寸，大齿轮的齿顶圆直径与腔体内壁预留有足够的安全间隙，避免旋转过程中与腔体壁面发生刮擦，小齿轮的伸出端长度经过匹配设计，能够与上游动力输出齿轮实现全齿宽啮合，保证啮合过程中载荷均匀分布在整个齿面上，降低单位面积的齿面接触应力。轴端的固定结构采用标准紧固件，装配与后期维护拆卸都十分便捷，不需要专用的工装工具即可完成组件的更换与维护。

　　在实际运行场景中，这类齿轮轴组件长期处于中低速、中等负载的运行工况下，补偿结构的存在能够大幅降低因零件加工误差、装配累积误差带来的额外负载，延长整套传动机构的使用寿命，同时减少运行过程中的传动噪音，提升设备运行的平顺性。设计过程中对齿根圆角进行了优化处理，有效降低齿根位置的应力集中系数，提升齿轮的抗弯曲疲劳强度，即使在短时过载工况下，也能够避免齿根断裂的失效风险。轴身的表面粗糙度经过严格控制，与轴承配合的轴段表面粗糙度达到对应配合要求，减少轴承运转过程中的磨损，延长轴承的更换周期。
