高精度人字齿轮传动结构三维建模

　　在重载传动系统的设计选型中，人字齿轮始终是应对大扭矩、高转速工况的核心传动部件，这类结构最早被应用在船舶主推进轴系、大型轧钢设备主传动链中，核心优势在于抵消单斜齿啮合过程中产生的轴向力，不需要额外设置大规格推力轴承来平衡轴向载荷，能大幅缩减传动箱的轴向安装空间，同时提升传动效率，降低运行过程中的轴向窜动风险。

　　从实际应用场景来看，这类人字齿轮除了传统的重型冶金、船舶传动领域，现在也被广泛应用在大功率风力发电机组增速箱、矿山破碎设备主传动、大型注塑机锁模机构传动单元中，这些工况普遍存在负载波动大、连续运行时长高、传动稳定性要求严苛的特点，普通直齿圆柱齿轮在这类场景下容易出现啮合冲击大、齿面接触疲劳寿命短的问题，单斜齿轮则会对支撑轴承产生持续轴向推力，长期运行容易造成轴承游隙变大、传动精度下降，而人字齿轮通过左右对称的旋向齿形设计，让啮合过程中产生的轴向力在齿轮本体上相互抵消，支撑轴承只需要承受径向载荷，能大幅提升轴承的使用寿命，降低设备运维成本。

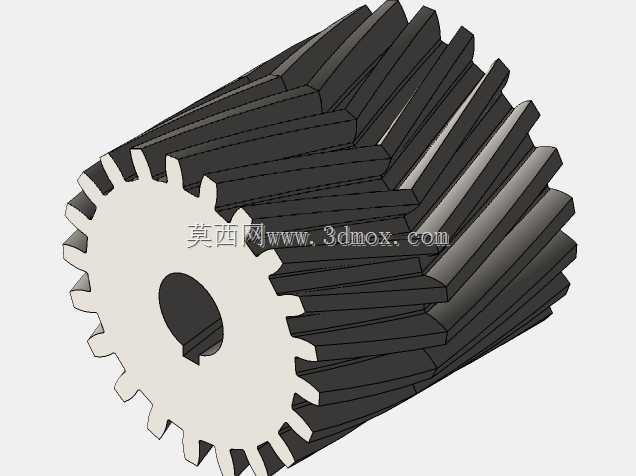

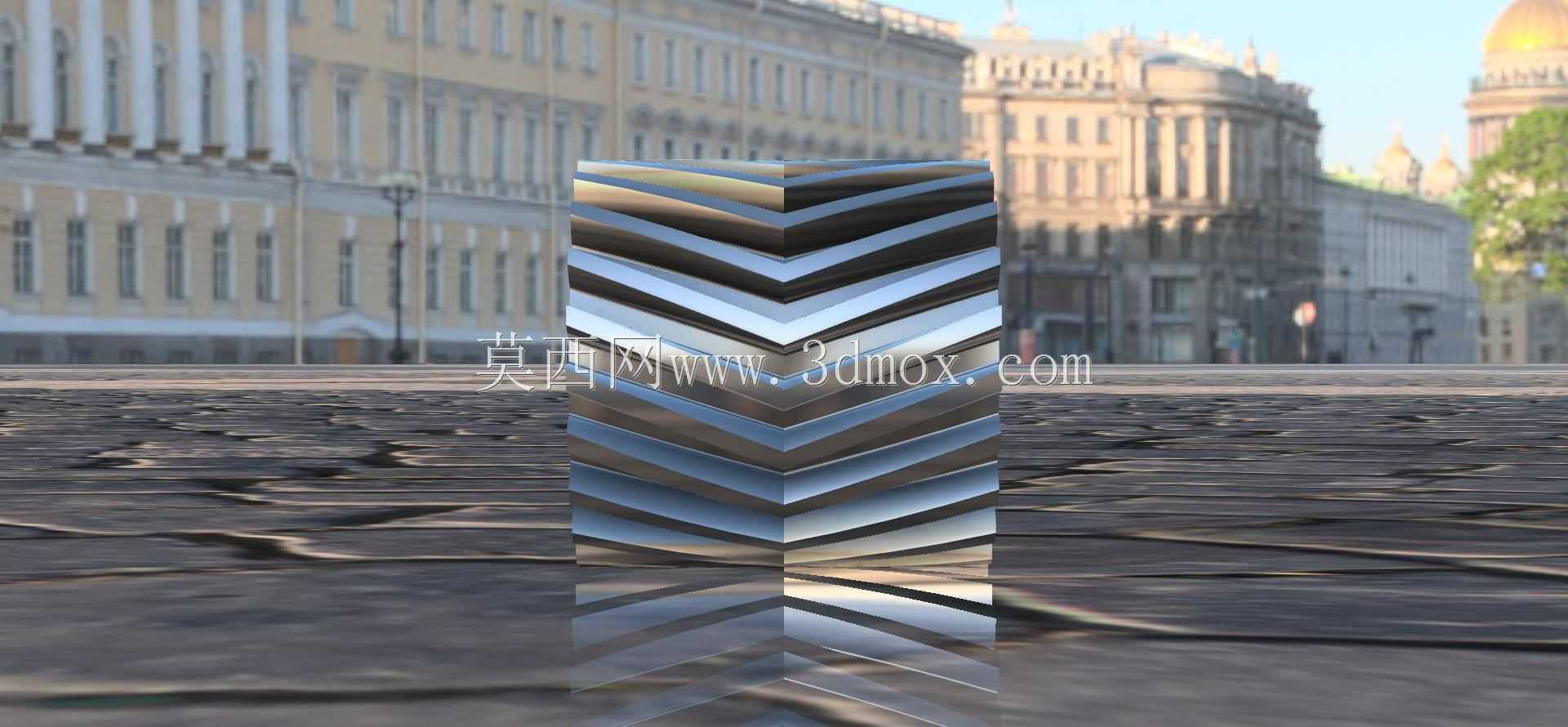

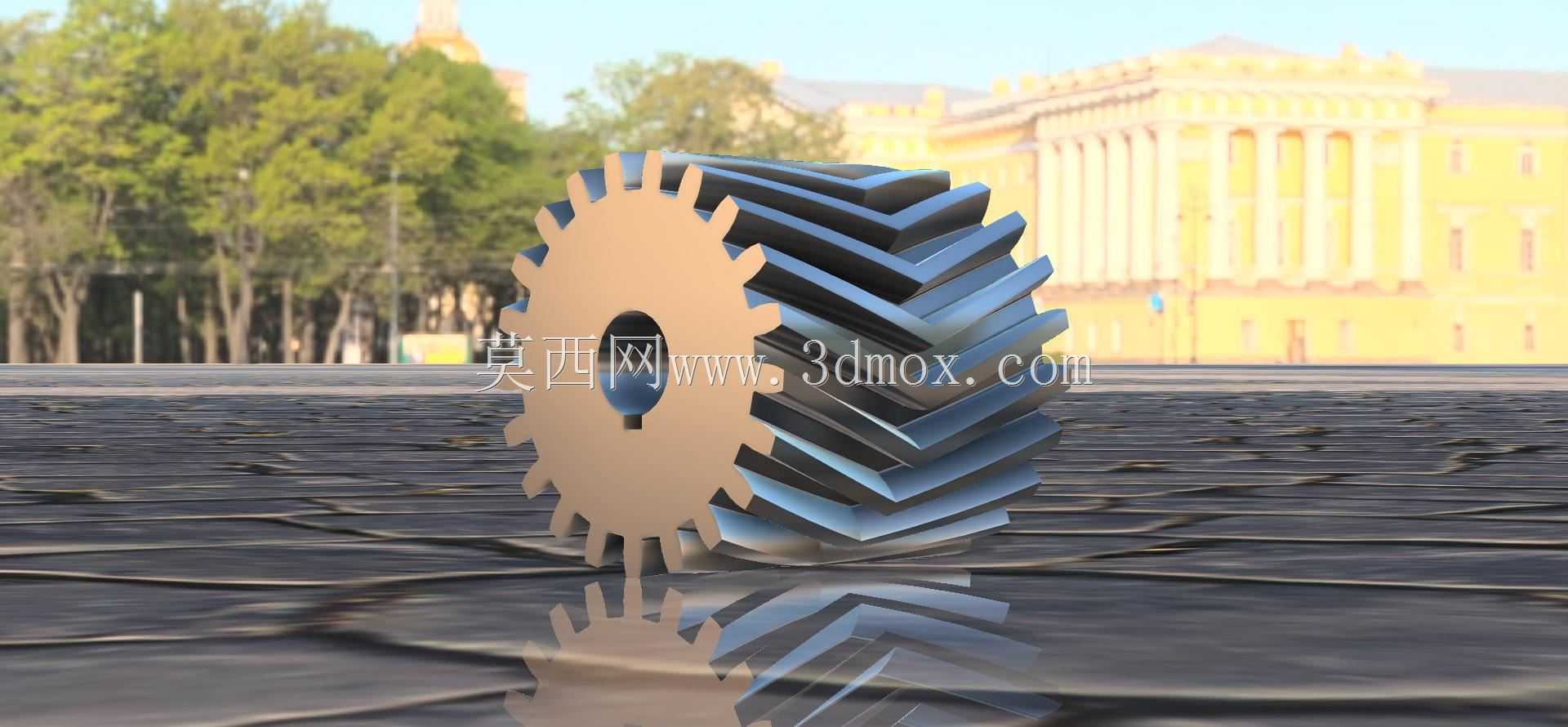

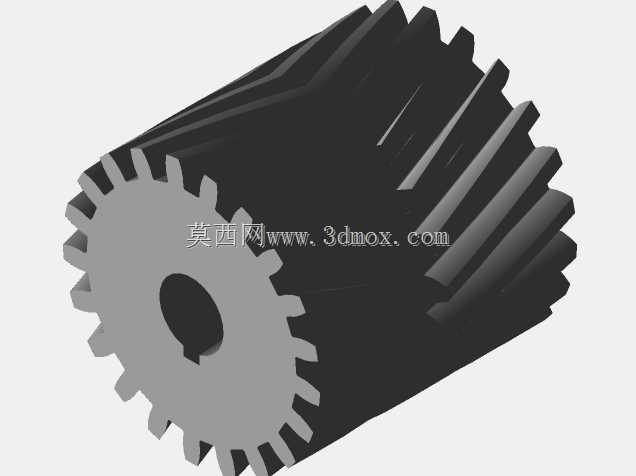

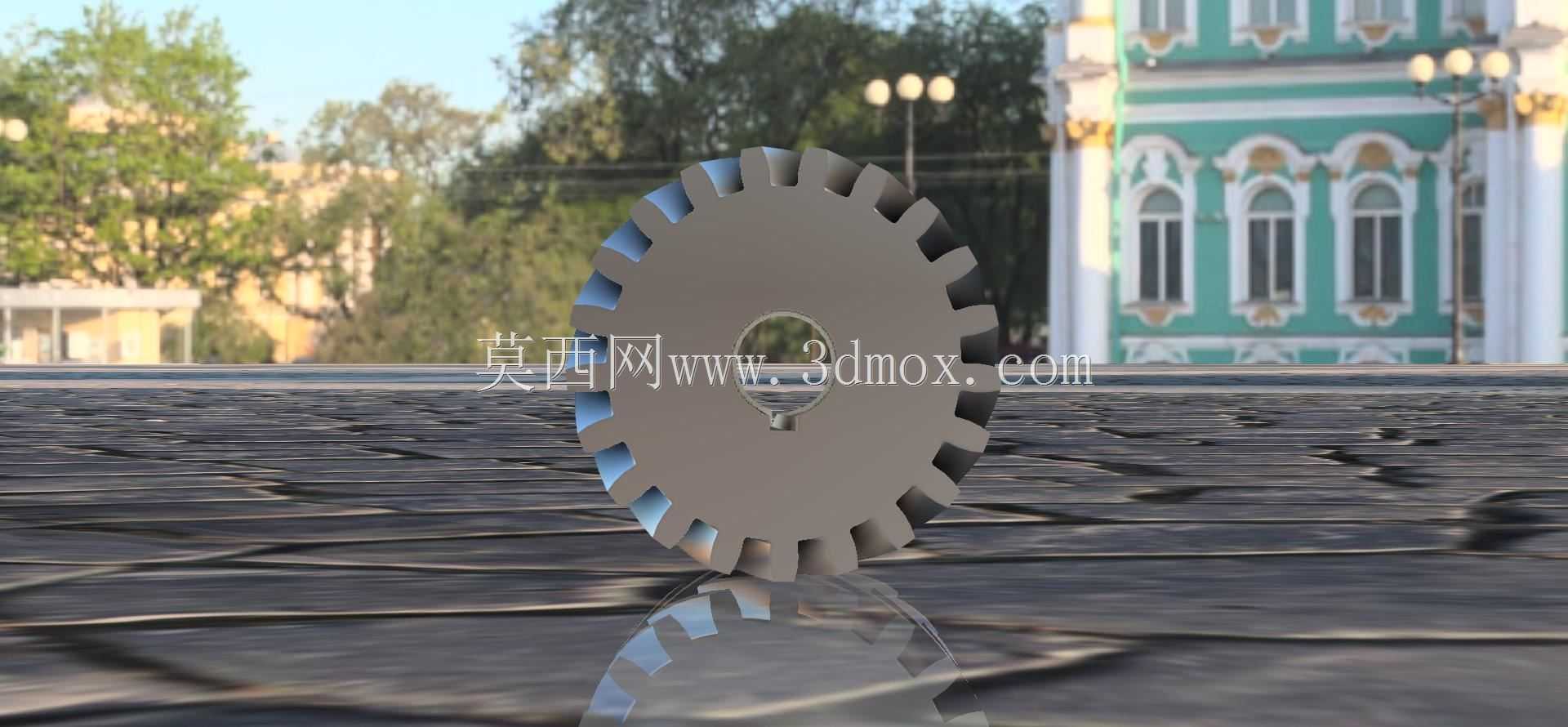

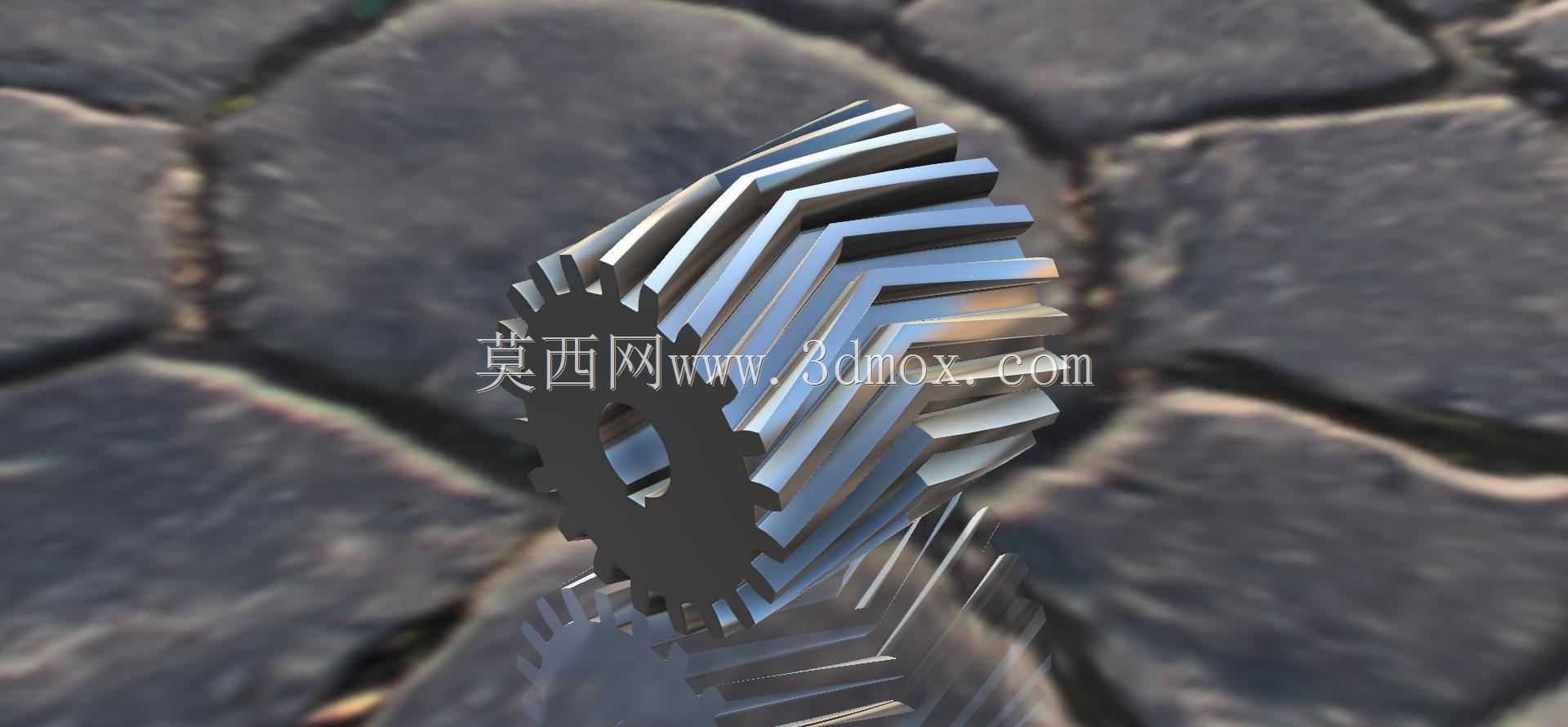

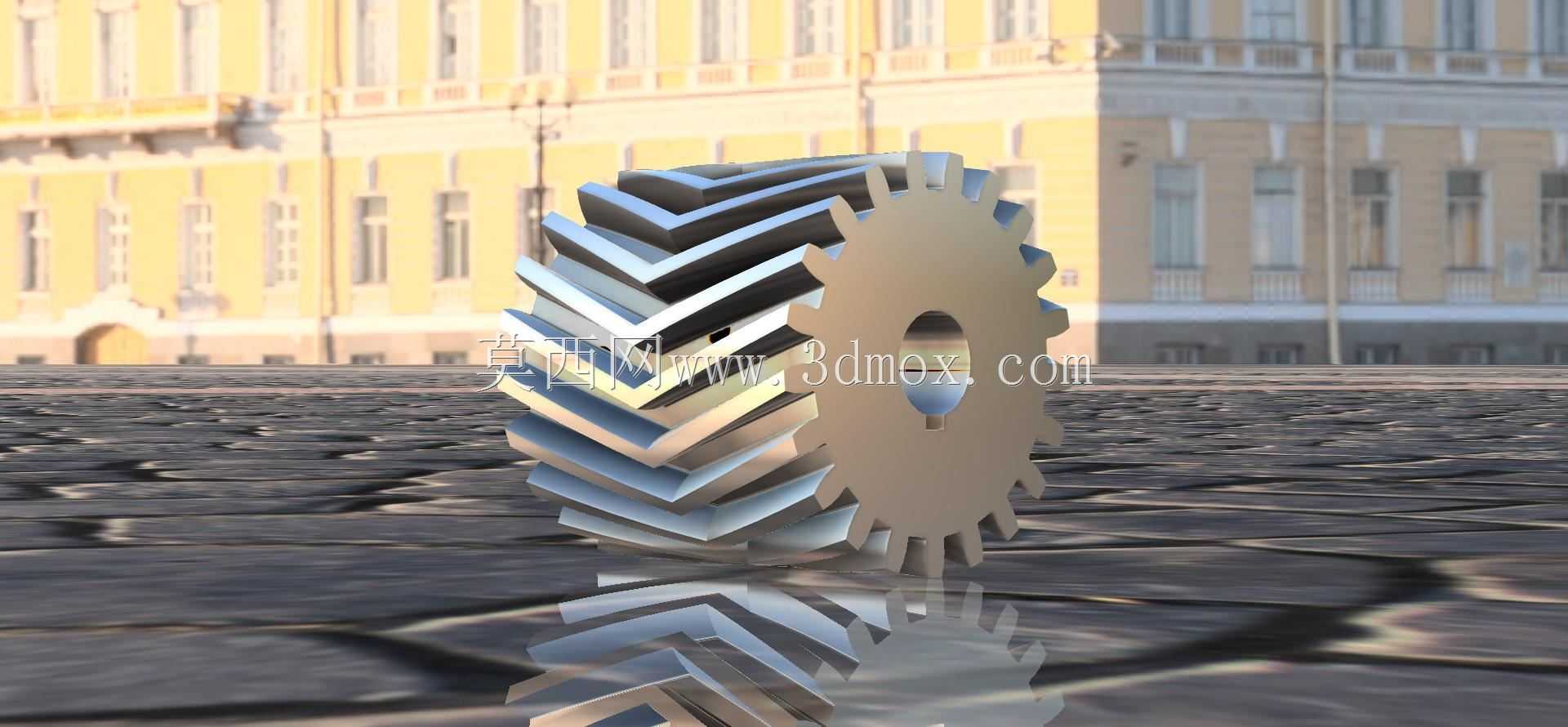

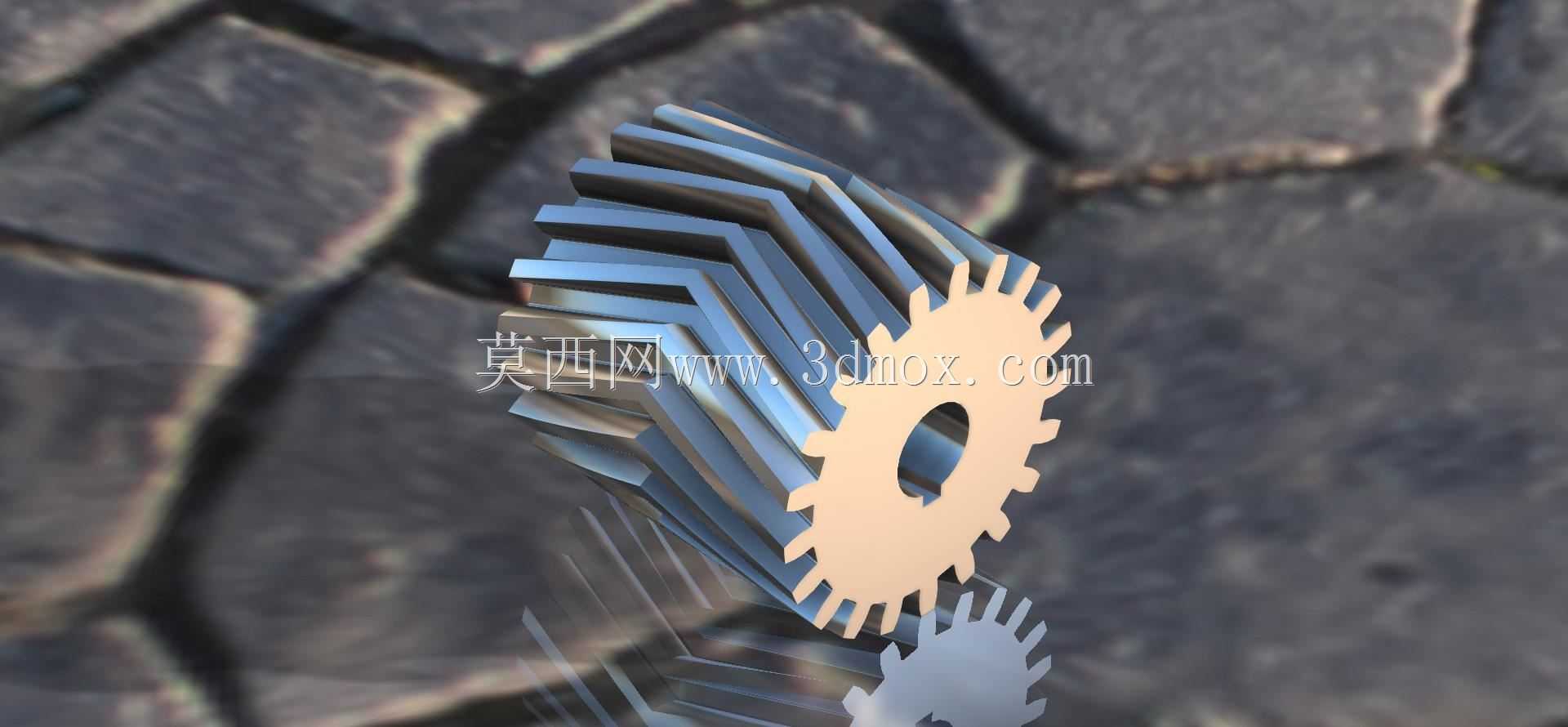

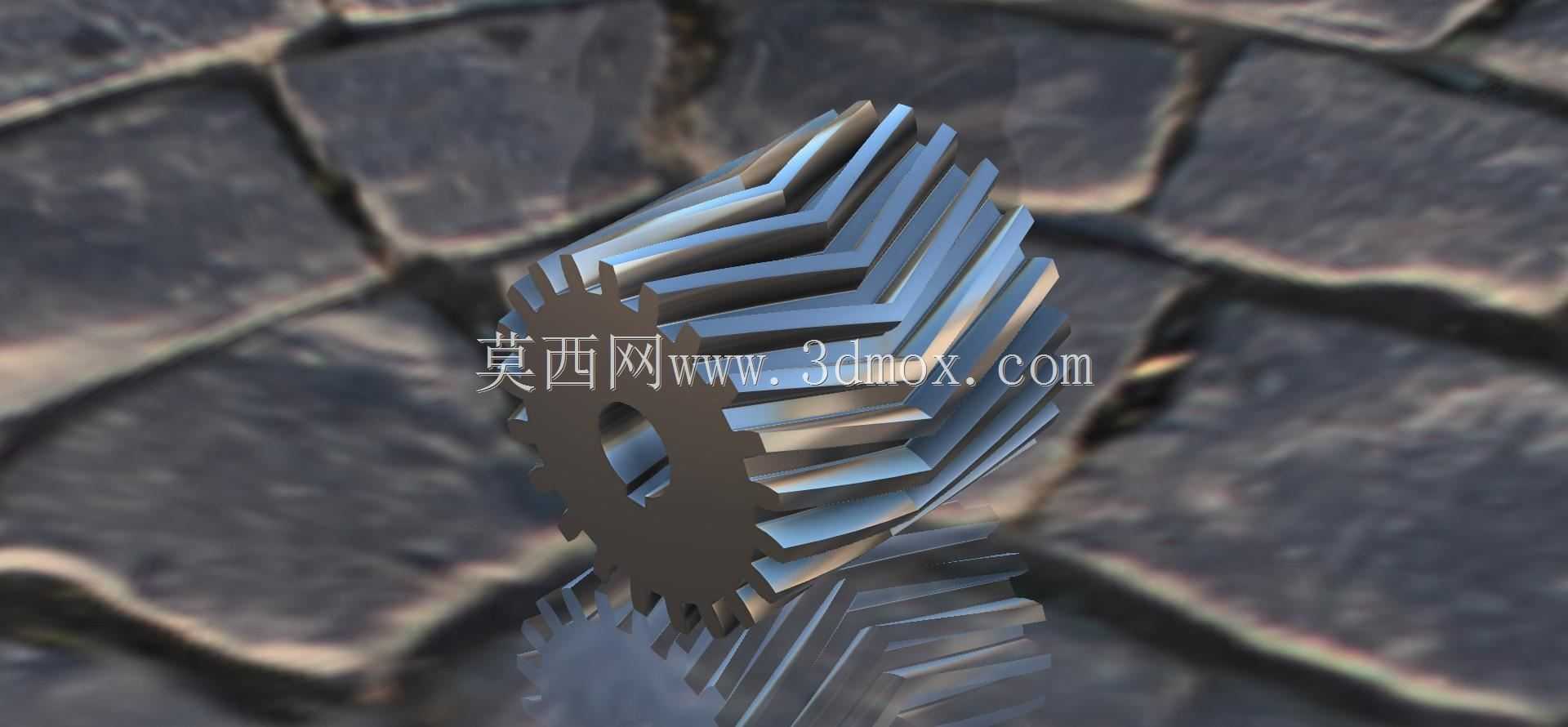

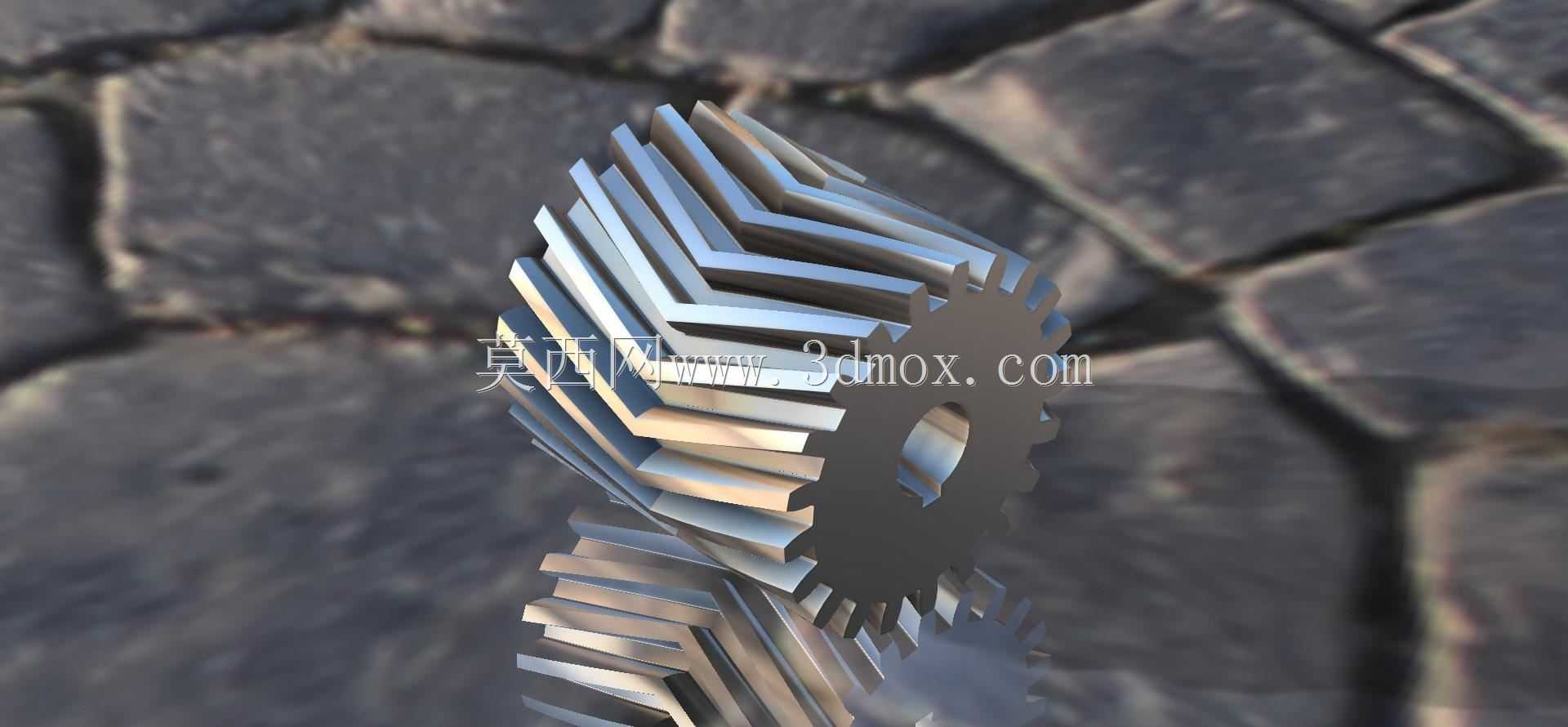

　　在结构设计思路上，这个人字齿轮采用的是整体式加工结构，区别于两件斜齿轮拼装的分体式人字齿轮，整体式结构不存在拼接错位的问题，齿向精度更容易保证，啮合过程中不会出现左右齿面受力不均的情况。建模过程中首先确定的是法向模数、齿数、压力角、螺旋角这些核心参数，螺旋角的选择通常在25度到35度之间，角度越大重合度越高，传动越平稳，但对应的轴向力抵消后的剩余应力也需要匹配轴系的刚度设计，齿宽的设置需要考虑齿向载荷分布系数，避免因为轴系挠曲变形导致齿端出现偏载磨损。齿形部分做了齿顶修缘处理，能有效降低啮合入啮、出啮瞬间的冲击载荷，减少齿面点蚀的发生概率，内孔的安装定位面设计有键槽结构，和传动轴通过平键实现周向固定，端面设置有锁紧螺纹孔，方便轴向锁紧固定，避免运行过程中出现轴向窜动。

　　从安装边界来看，这类齿轮的安装需要严格保证左右旋齿的对称中心和配对齿轮的对称中心重合，偏移量不能超过齿宽的千分之五，否则会出现单侧齿面受力过载的情况，加速齿面磨损。啮合侧隙的调整需要根据运行工况的热膨胀量预留合理间隙，通常在闭式传动中侧隙控制在0.1到0.3倍模数区间，开式传动因为存在粉尘杂质、润滑条件相对较差，侧隙需要适当放大。齿轮的轴向定位通常采用轴肩配合锁紧圆螺母的结构，轴肩的跳动公差需要控制在0.02mm以内，避免齿轮安装偏斜导致啮合接触斑偏移。润滑方式根据线速度不同选择，线速度低于12m/s时采用油浴润滑，线速度更高的场景则需要采用压力喷油润滑，保证啮合齿面能形成稳定的油膜，降低齿面磨损和胶合风险。

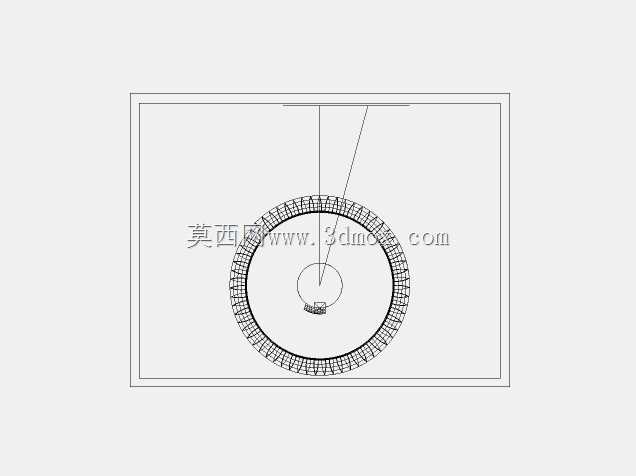

　　实际建模过程中，齿形的生成是核心难点，需要先通过法向齿形参数换算出端面齿形参数，再沿着螺旋线扫掠生成单侧斜齿，之后镜像生成另一侧对称旋向的齿形，中间的退刀槽尺寸需要匹配加工刀具的宽度，整体式人字齿轮的退刀槽宽度通常要大于3倍模数，避免滚齿加工过程中出现刀具干涉。齿根部分做了圆角过渡处理，圆角半径控制在0.38倍模数，能有效降低齿根应力集中，提升齿轮的弯曲疲劳强度。模型的结构细节完全匹配实际加工工艺要求，没有出现工艺无法实现的尖角、薄壁结构，所有过渡圆角、倒角都符合机械设计手册的规范要求，能直接导入有限元分析软件做齿面接触应力、齿根弯曲应力的仿真计算，也可以用于传动系统的运动仿真，验证啮合过程中是否存在干涉、传动比是否稳定。

　　在设备实际运行过程中，人字齿轮的啮合重合度能达到3以上，远高于直齿轮的1.2到1.8的重合度区间，多齿同时啮合的特性能让单齿承受的载荷大幅降低，同等模数和齿宽的条件下，人字齿轮的承载能力比直齿轮提升40%以上，传动噪音也能降低10到15分贝，非常适合对运行噪音有要求的大功率传动场景。需要注意的是，这类齿轮对轴系的刚度要求较高，如果传动轴的挠曲变形量过大，会导致齿面载荷分布不均，出现局部过载的情况，所以在配套轴系设计时，需要校核轴的刚度，保证满载情况下轴的最大挠度不超过齿轮精度允许的范围。同时支撑轴承的选择要优先选用径向承载能力强的滚子轴承，不需要额外配置推力轴承，简化轴承座的结构设计，缩减整个传动单元的体积和重量。
