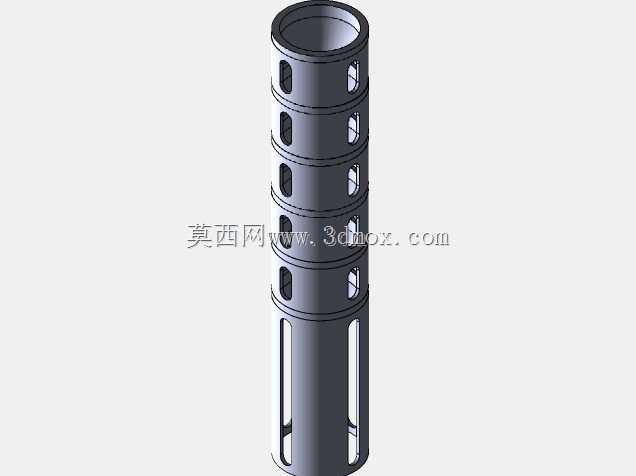

223mm长5.56口径M型挡板抑制装置结构

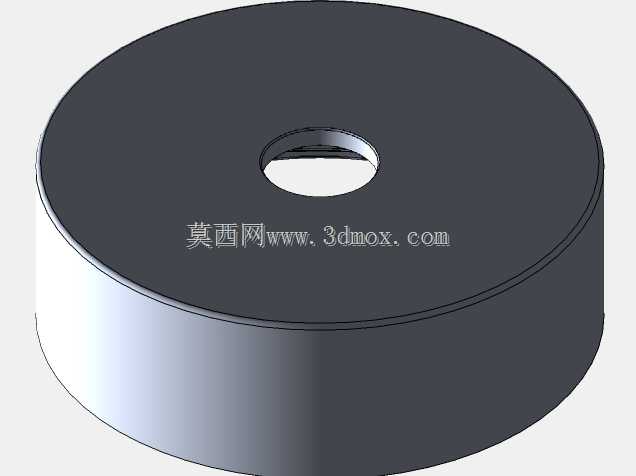

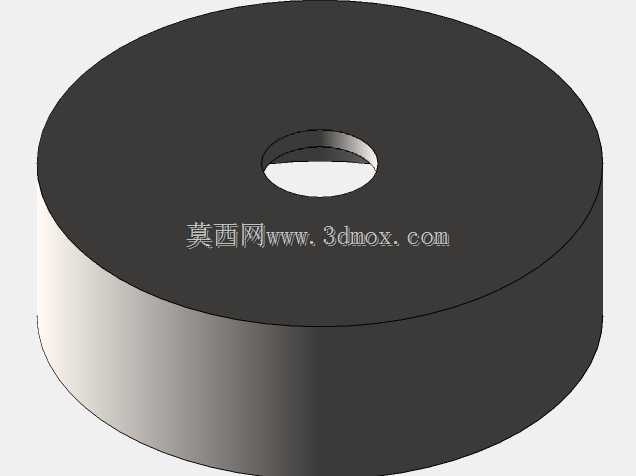

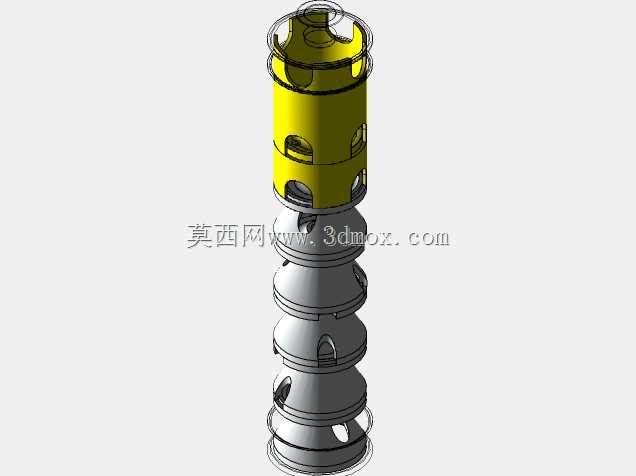

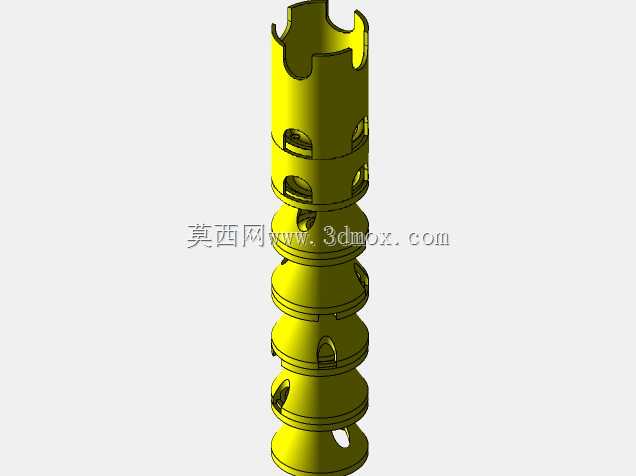

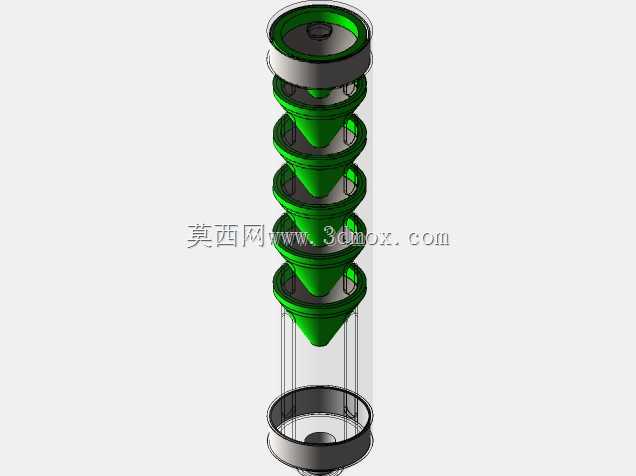

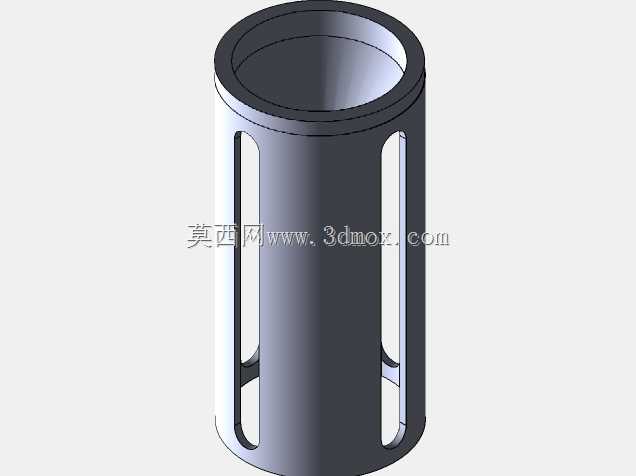

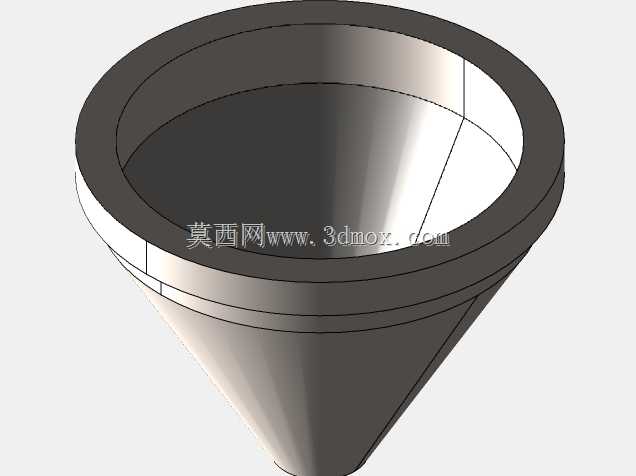

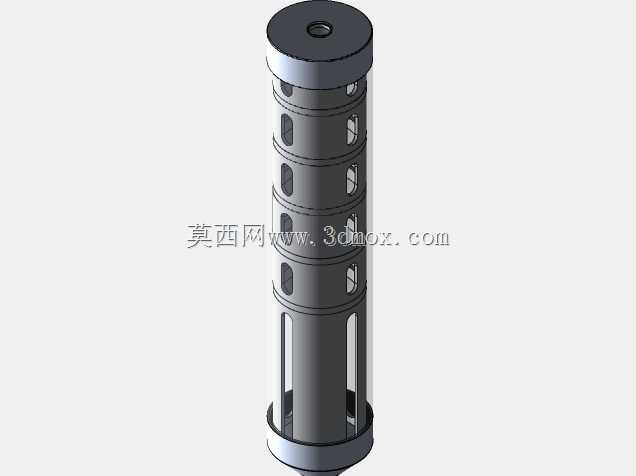

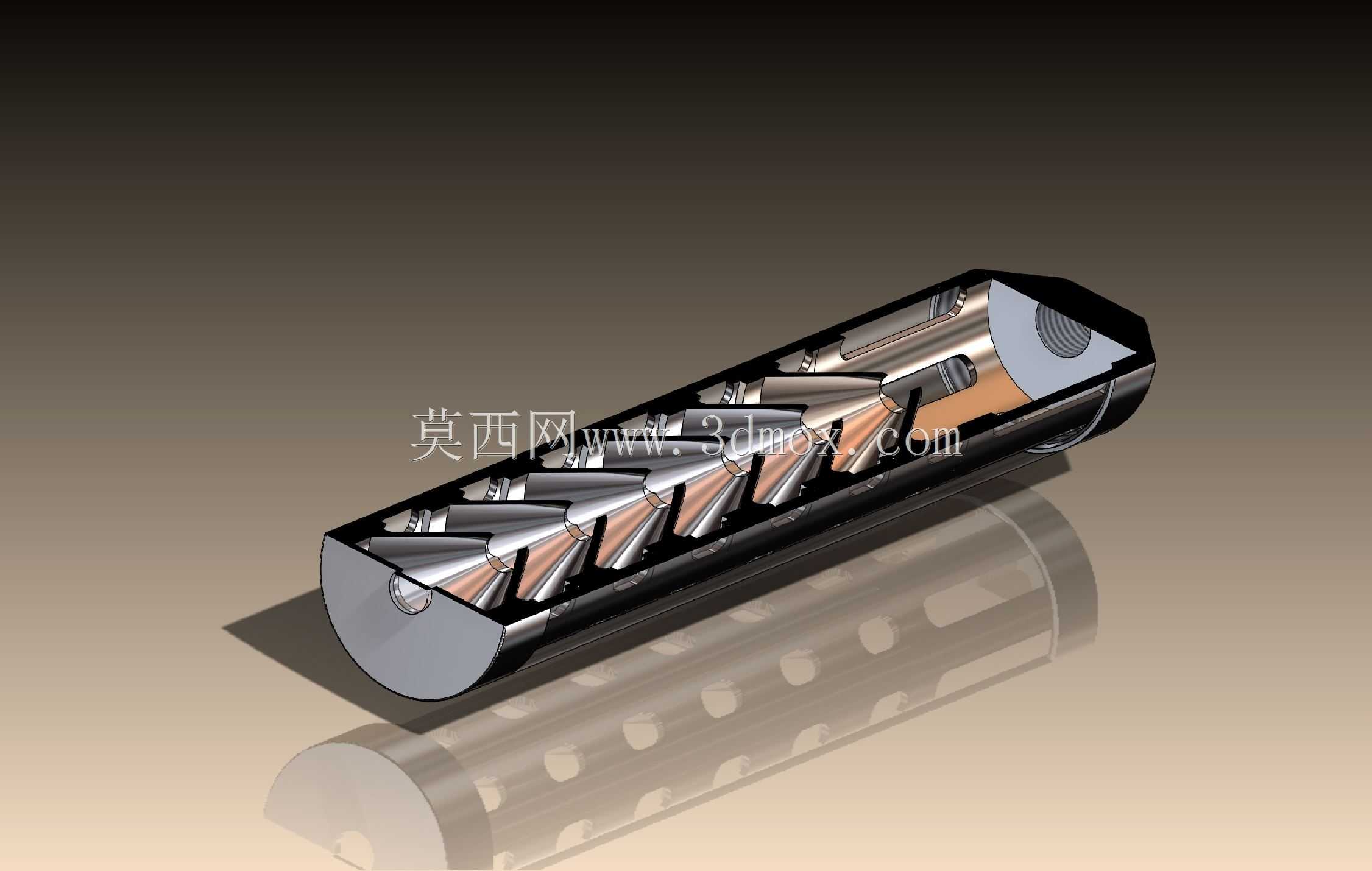

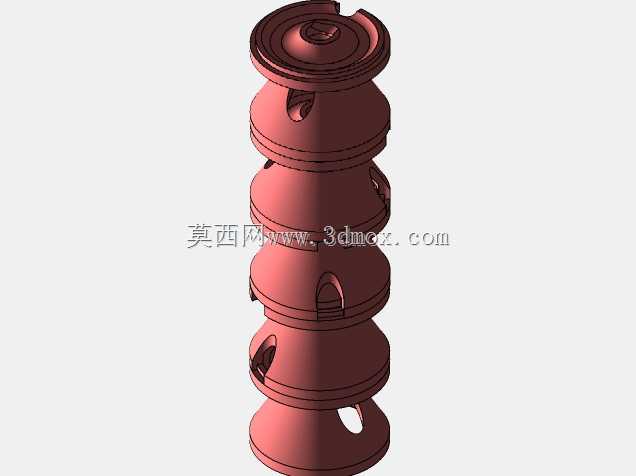

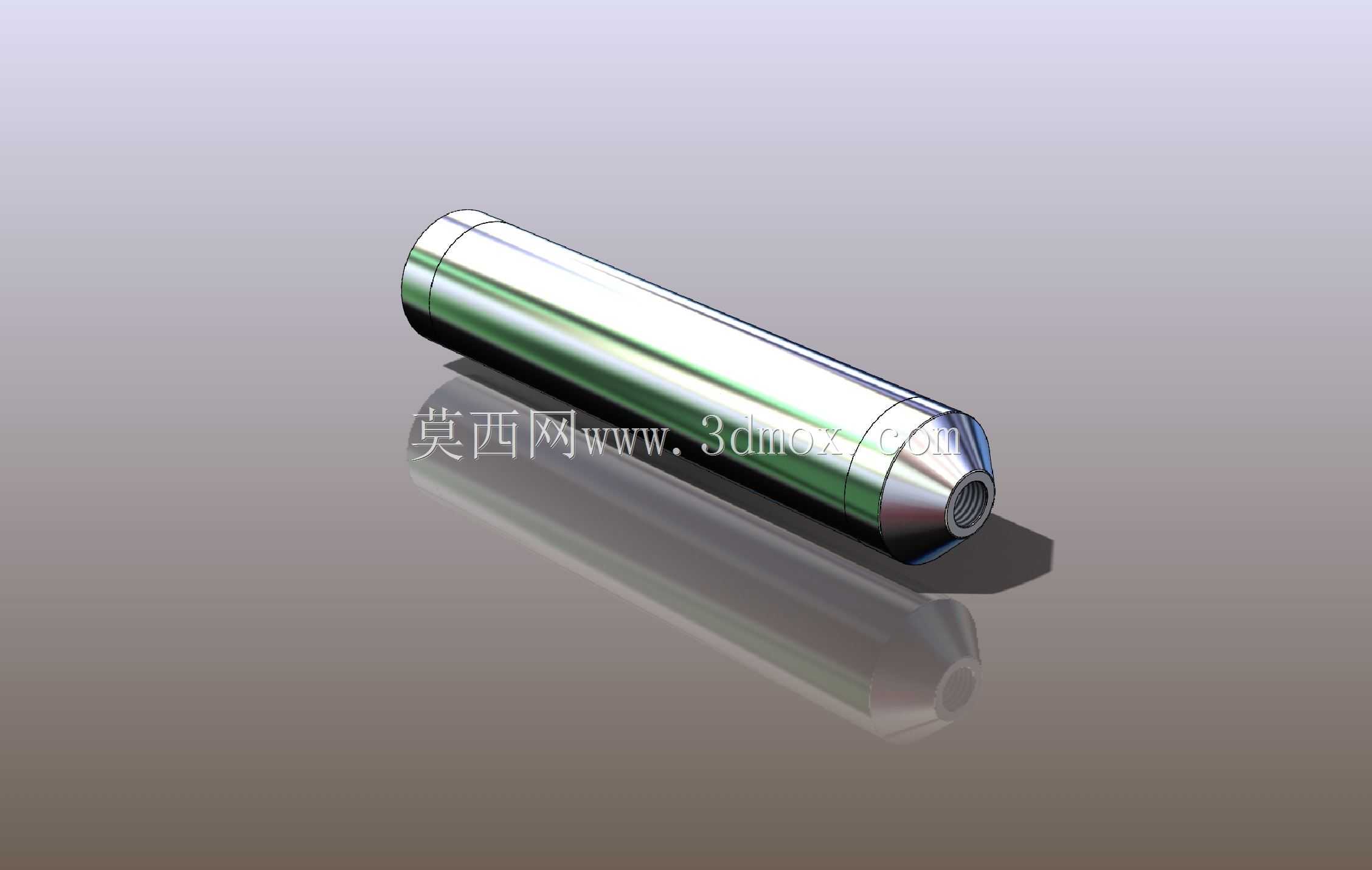

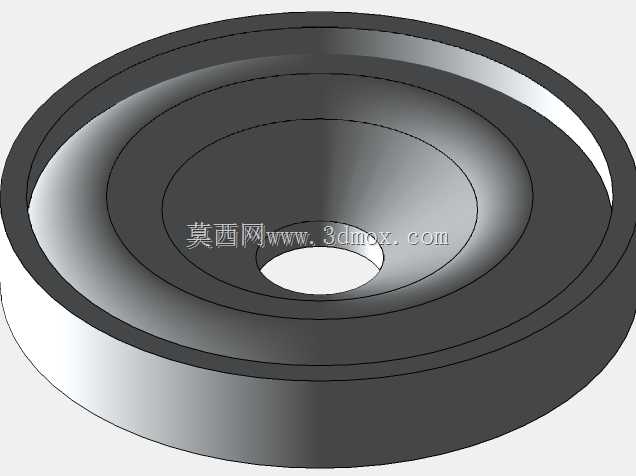

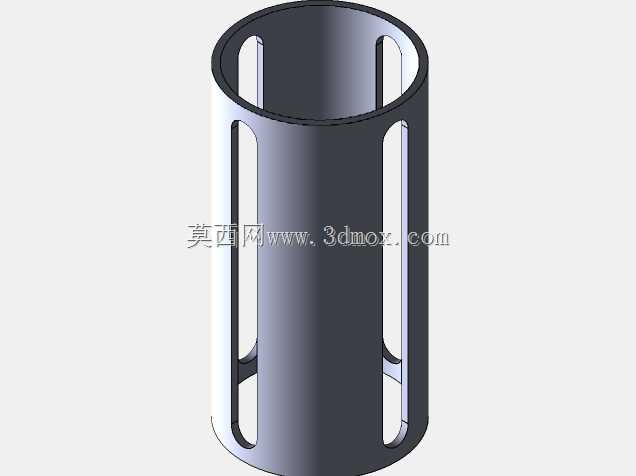

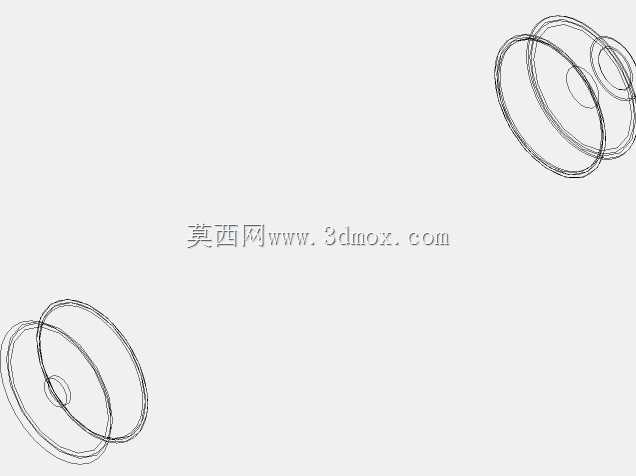

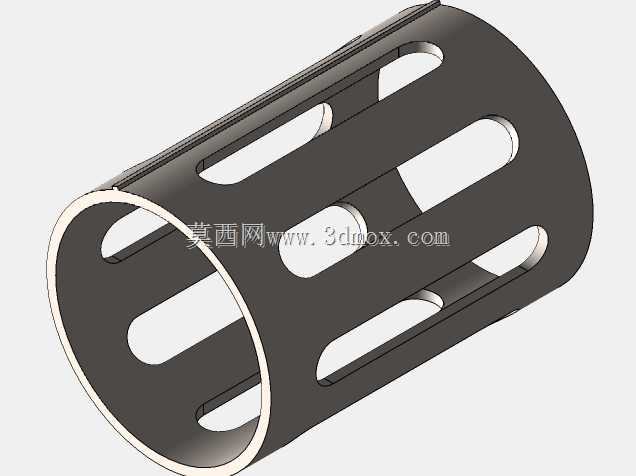

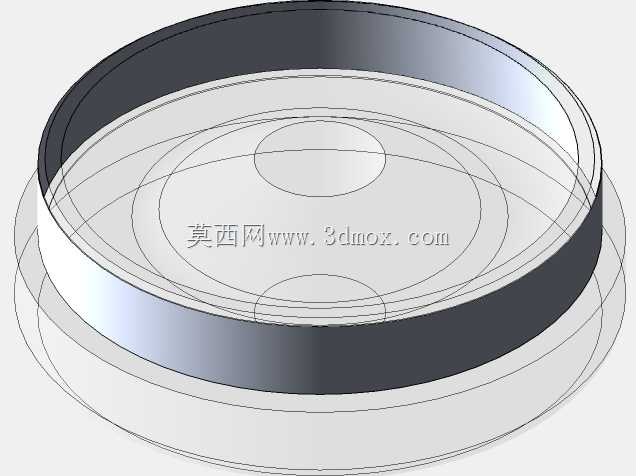

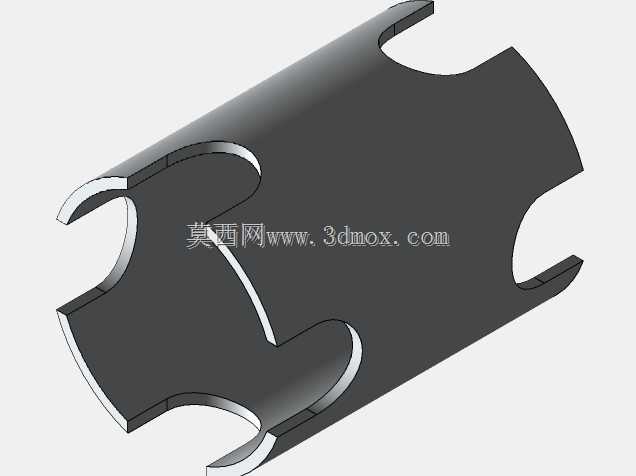

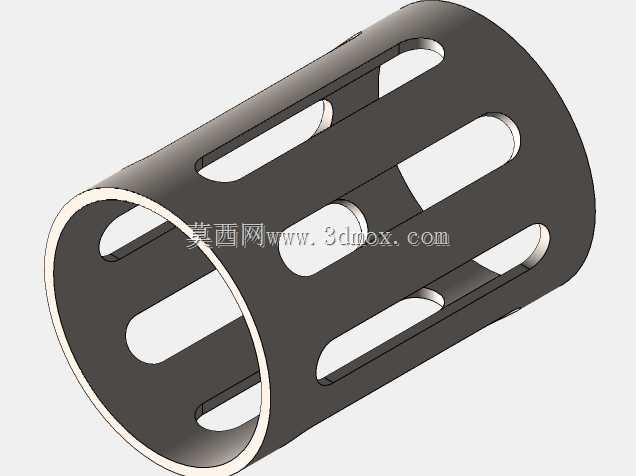

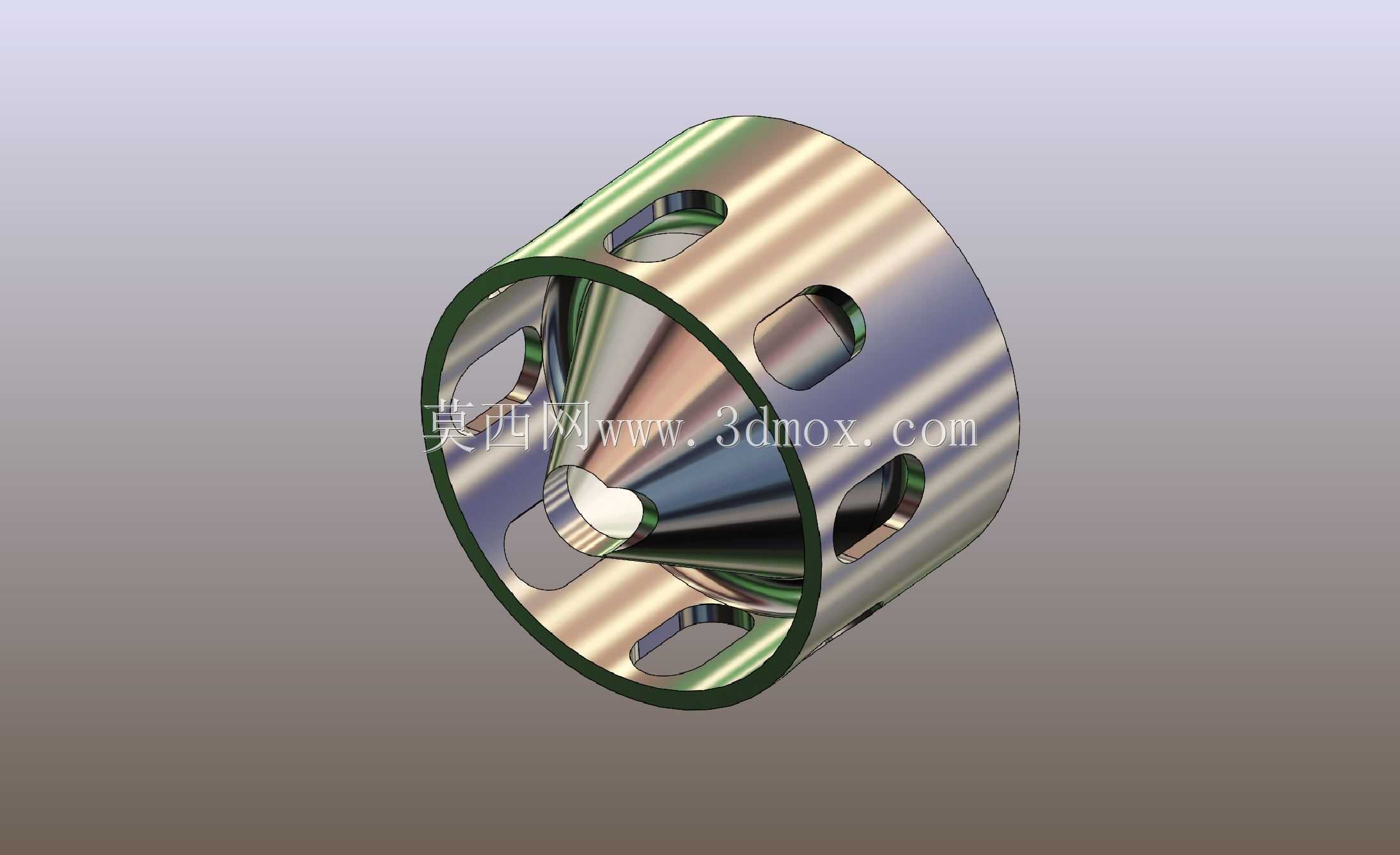

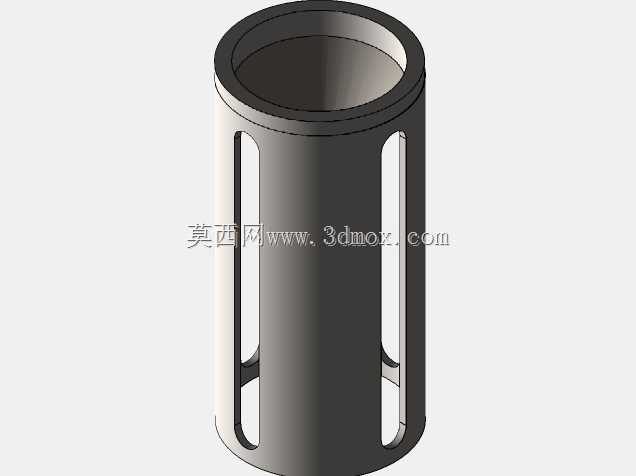

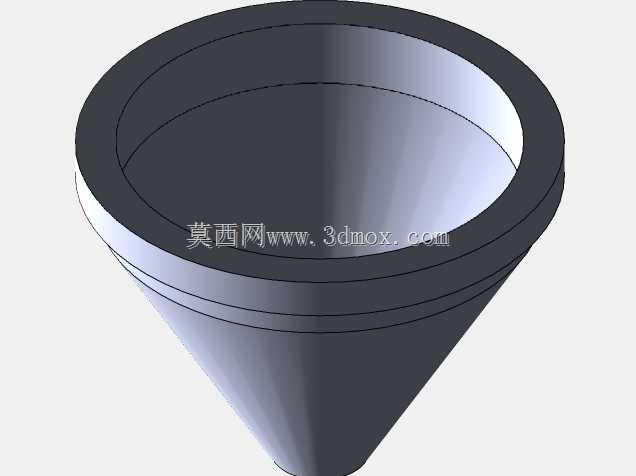

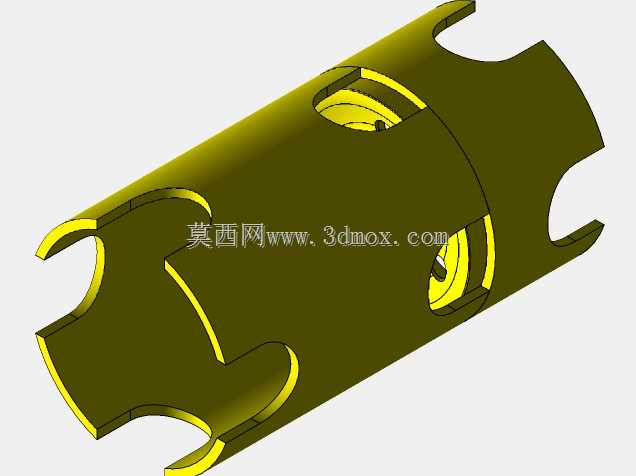

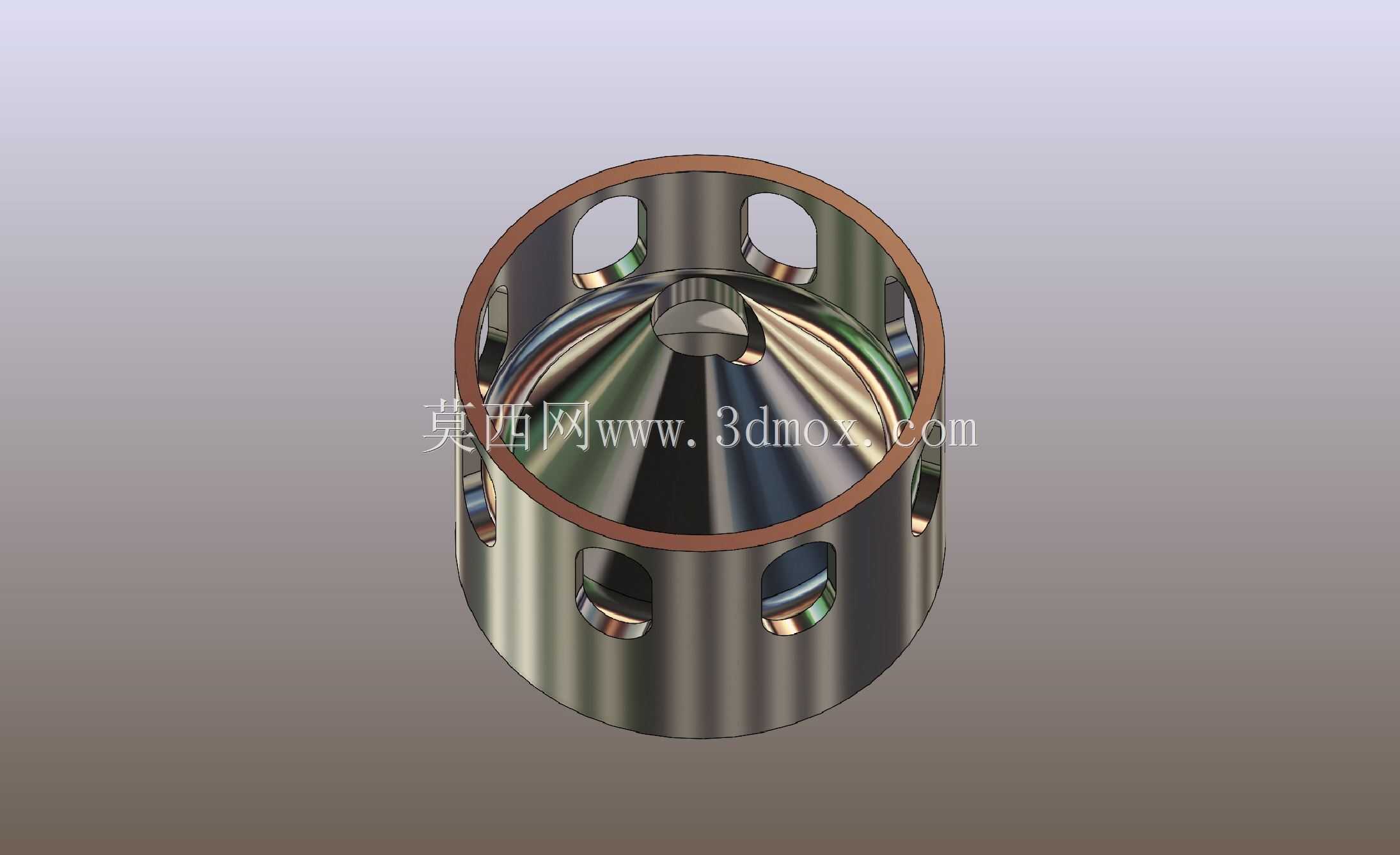

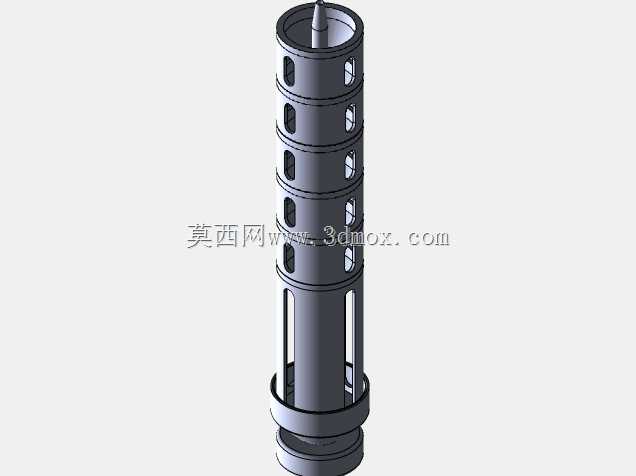

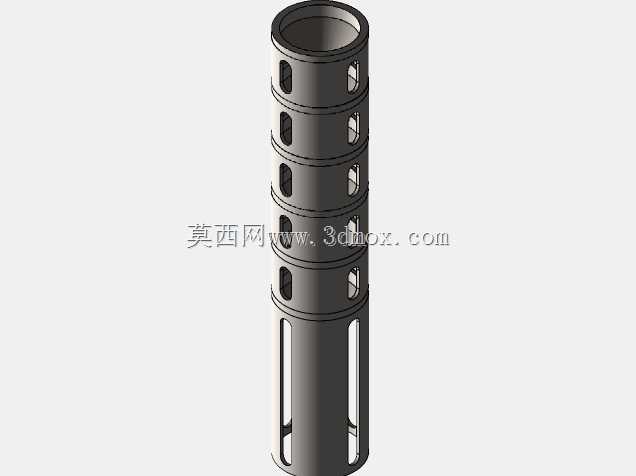

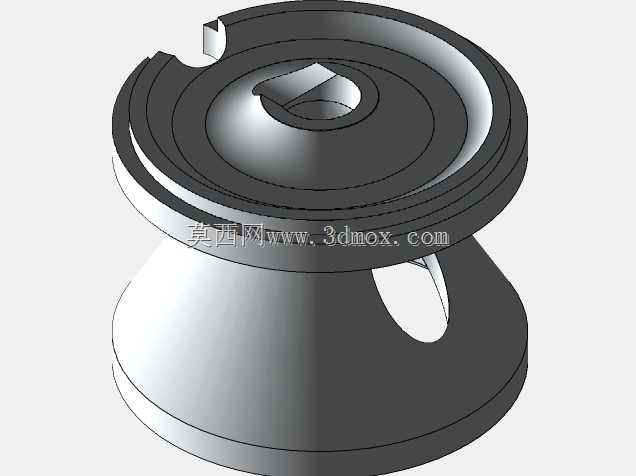

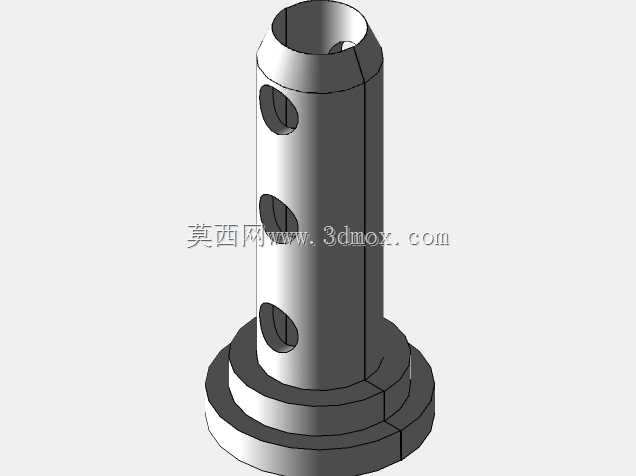

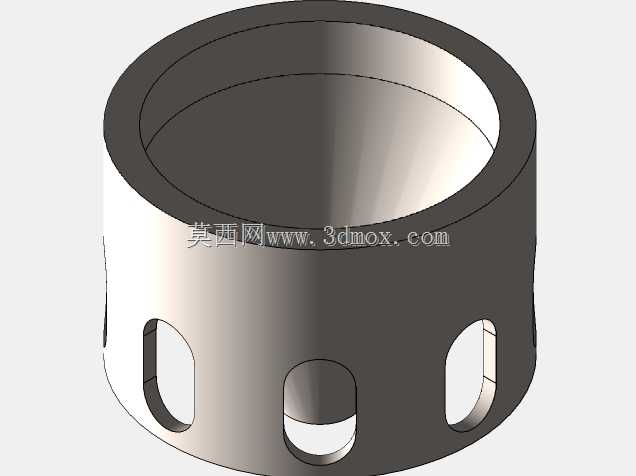

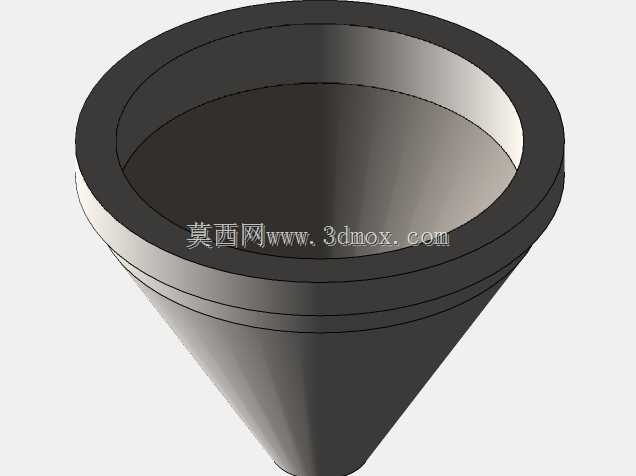

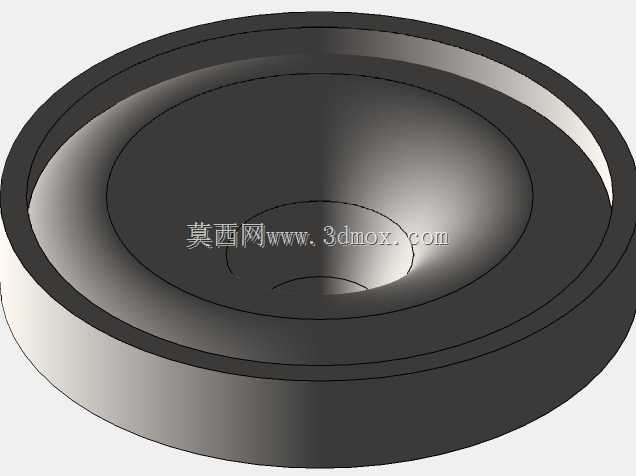

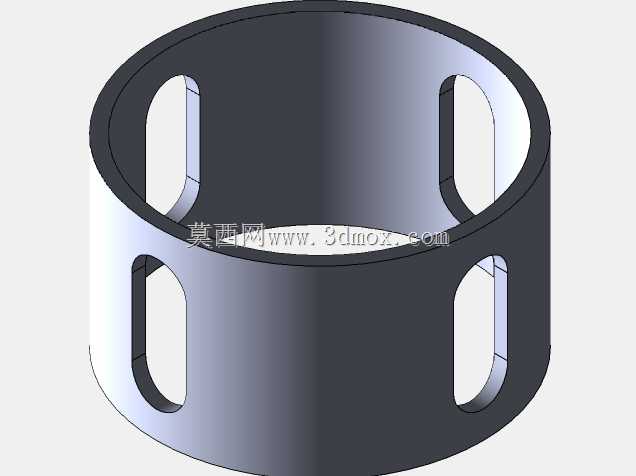

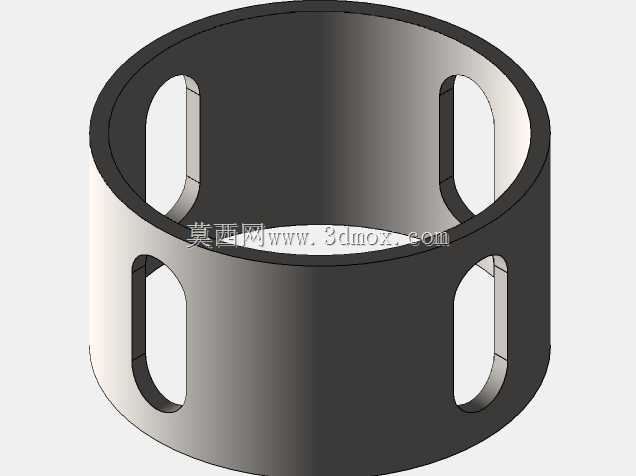

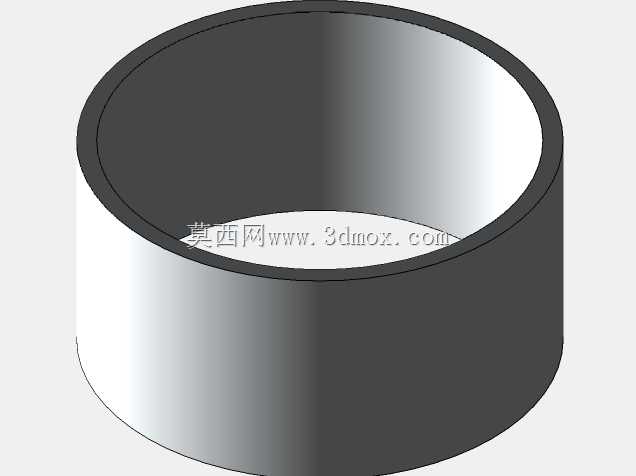

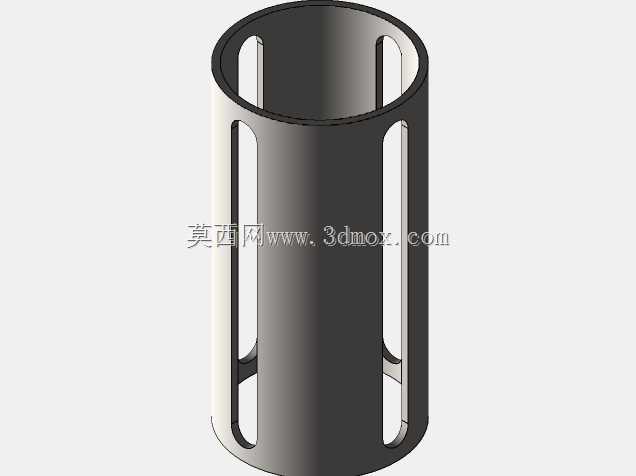

　　在轻武器膛口装置的设计体系中，这类采用挡板结构的抑制装置，核心作用是管控弹丸出膛瞬间的高压火药燃气流向，通过多腔室的逐级膨胀、导流，削弱膛口冲击波强度、降低射击噪声特征，同时减少膛口焰的暴露范围，在民用射击运动、战术训练场景中应用广泛，能够有效改善射击时的后坐冲量传递，提升连续射击的操控稳定性。从结构设计逻辑来看，该装置整体采用同轴回转体构型，主体为等直径圆柱段，尾部设置标准内螺纹接口，用于和枪管前端的外螺纹段实现刚性连接，接口的同轴度公差控制在0.02mm以内，保证弹丸出膛路径与装置内孔轴线完全重合，避免弹丸擦碰内孔壁影响射击精度。装置内部沿轴向依次布置多组倾斜挡板，每组挡板上预留与口径匹配的过弹孔，挡板之间形成独立的膨胀腔室，

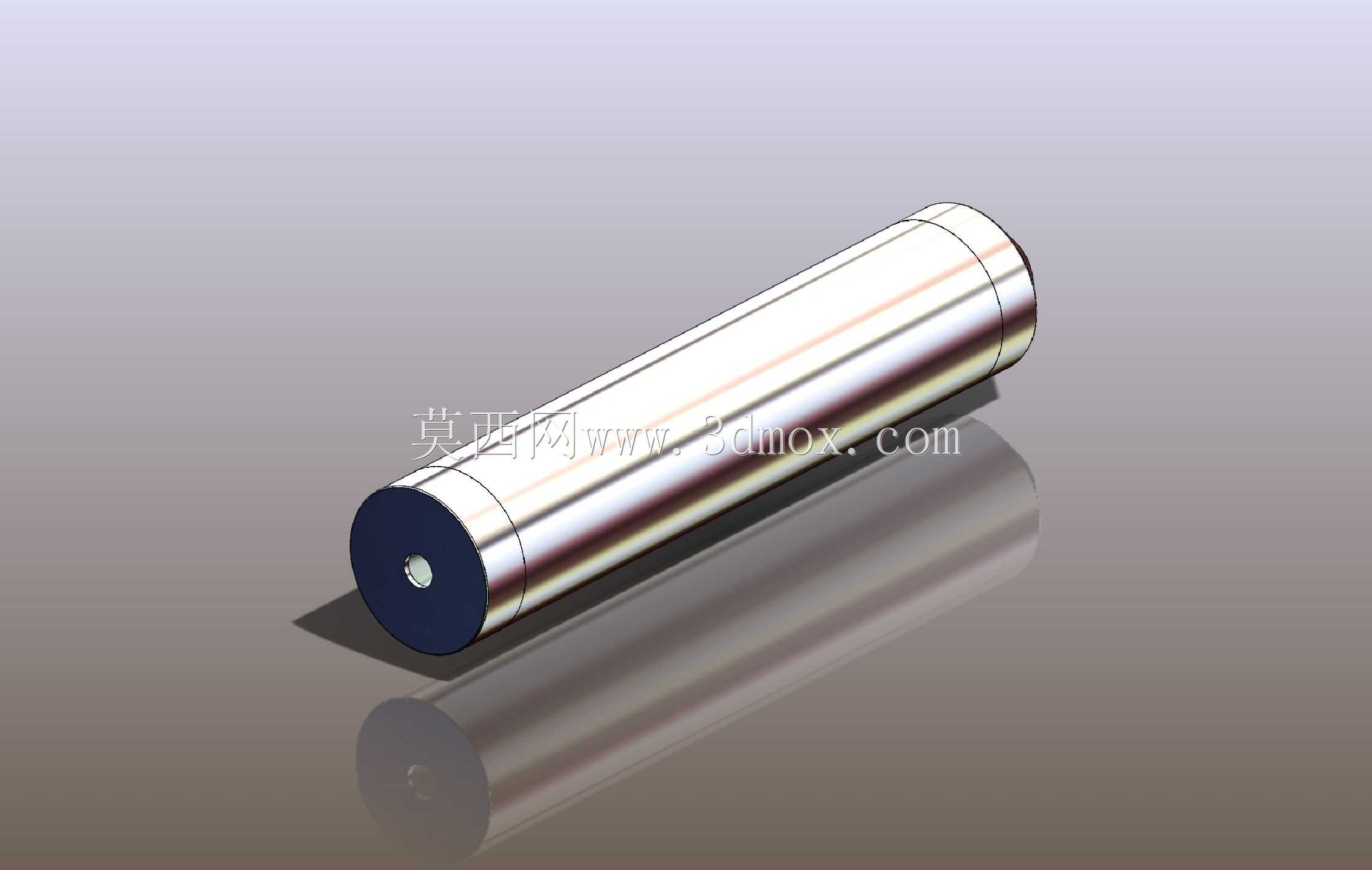

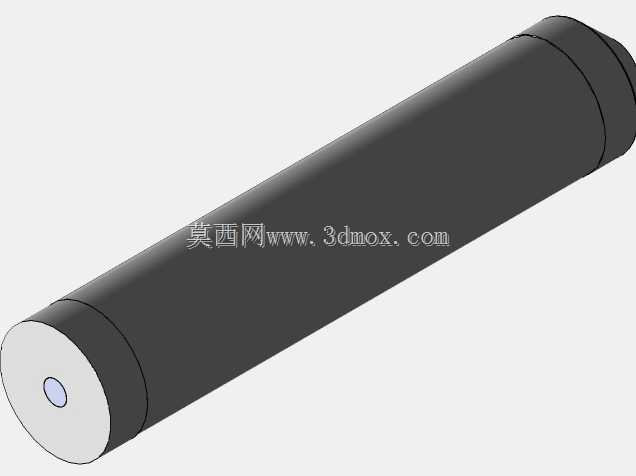

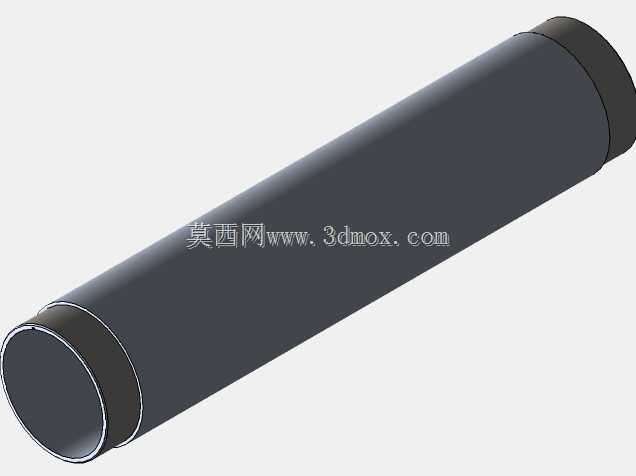

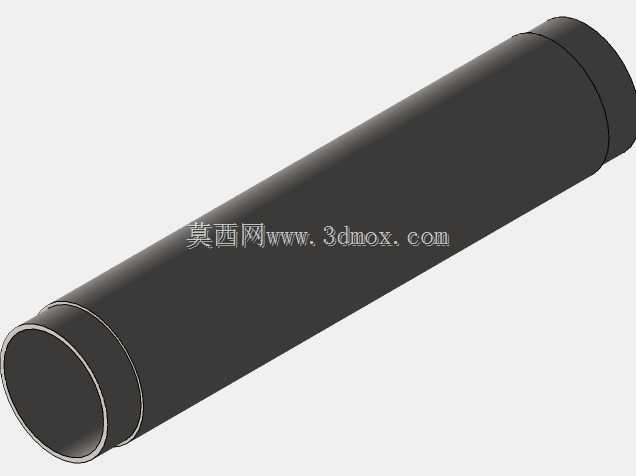

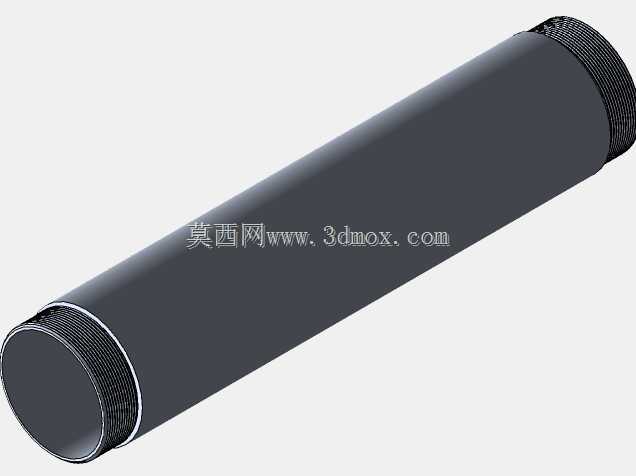

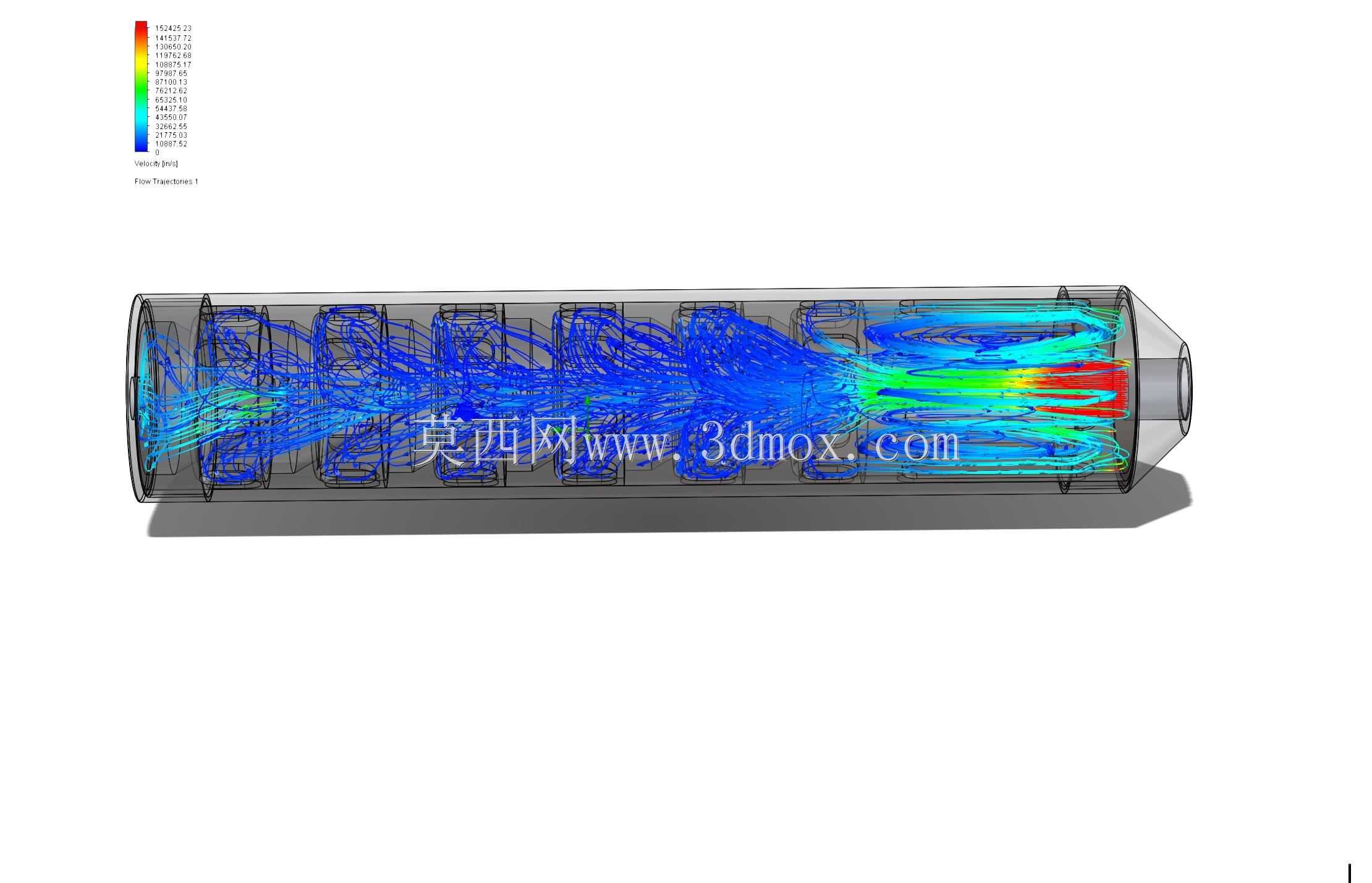

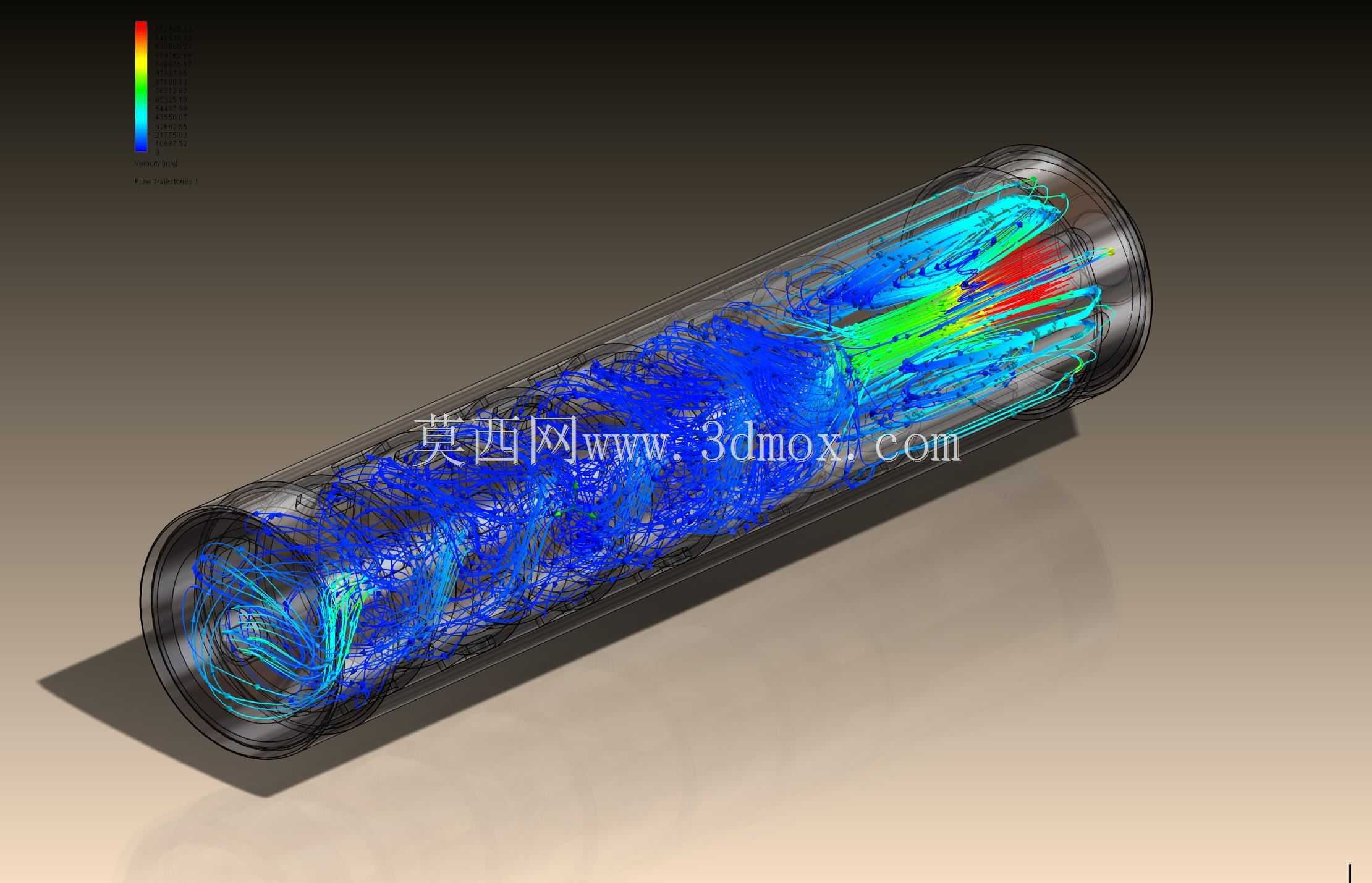

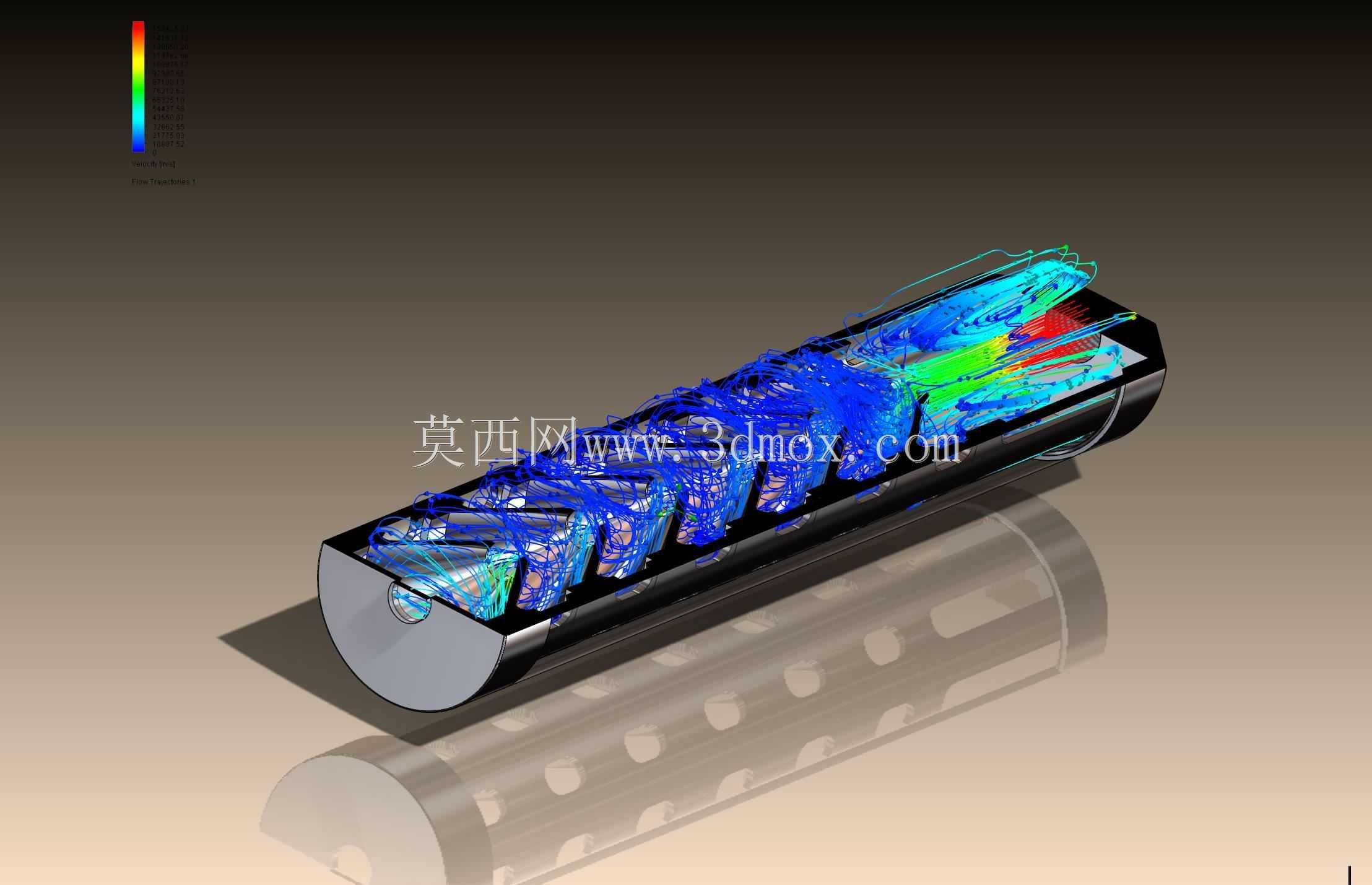

　　高压火药燃气从枪管喷出后，首先进入第一级腔室，通过挡板的阻挡改变径向流动方向，在腔室内完成第一次膨胀降压，随后逐级通过后续挡板的导流孔进入下一级腔室，每一级腔室的容积经过流体仿真迭代优化，既保证燃气压力逐级递减的效率，又控制整体装置的长度与重量不会超出前端挂载的平衡阈值。外形尺寸方面，该装置总长度为223mm，主体外径适配5.56mm口径枪械的前端挂载平衡要求，外表面采用高光洁度的金属处理工艺，圆柱段的直线度公差控制在0.015mm/m，既保证外观的规整度，也减少外挂时的额外风阻。安装边界上，尾部螺纹的规格匹配主流5.56mm口径步枪的枪管前端螺纹标准，安装时需要保证螺纹旋合长度不小于8mm，端面贴合处预留0.1mm的密封间隙，

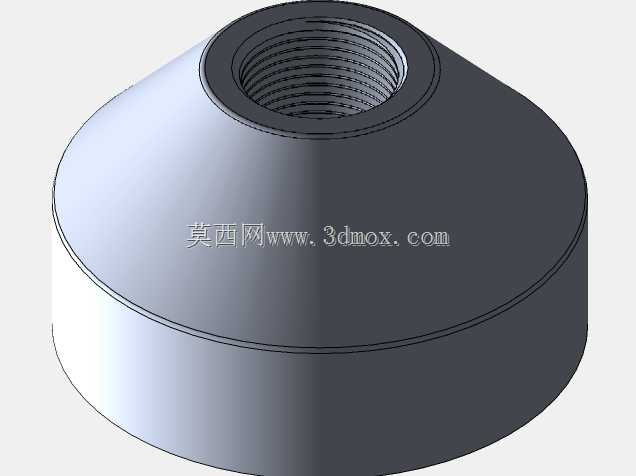

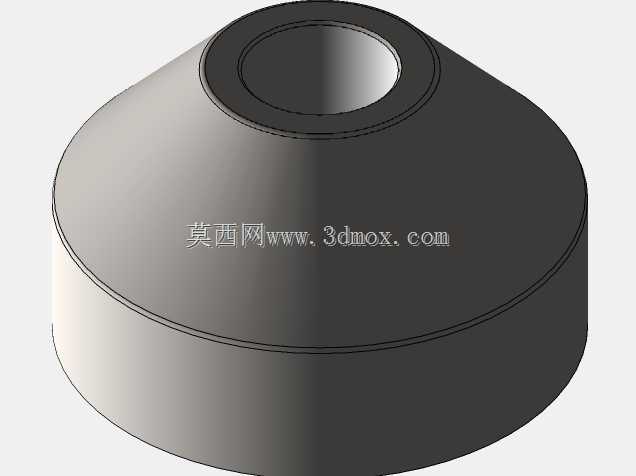

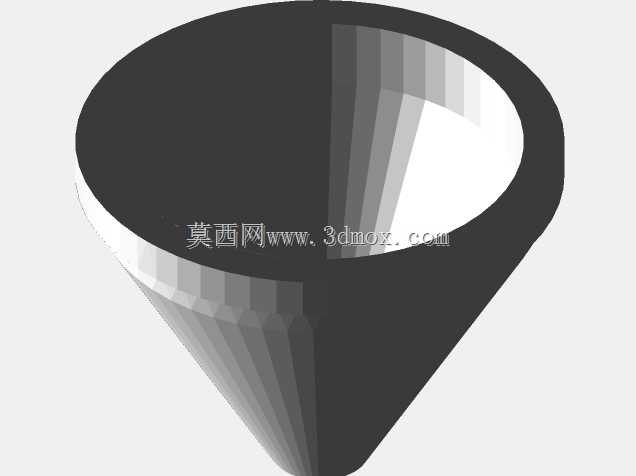

　　可配合铜质密封垫圈实现高压燃气的密封，避免燃气从连接缝隙处侧泄影响抑制效果。装置前端的收口结构做了圆角过渡处理，避免尖锐边角在携行、操作过程中造成勾挂，内孔的过弹孔直径比弹丸最大直径大0.8mm，在保证弹丸顺利通过的前提下，尽可能缩小燃气直喷的通道面积，提升燃气的阻滞效率。从材料选型的工程逻辑来看，这类装置需要承受短时间内高温高压燃气的反复冲刷，主体结构通常采用高强度合金钢或者航空铝合金加工，外表面做硬质阳极氧化或者镀铬处理，提升抗烧蚀、抗磨损性能，在连续射击的工况下，腔室内部的温度会在短时间内上升到300℃以上，挡板的厚度设计为2.5mm，既保证结构强度不会在高温高压下出现形变，也不会过多增加整体重量，

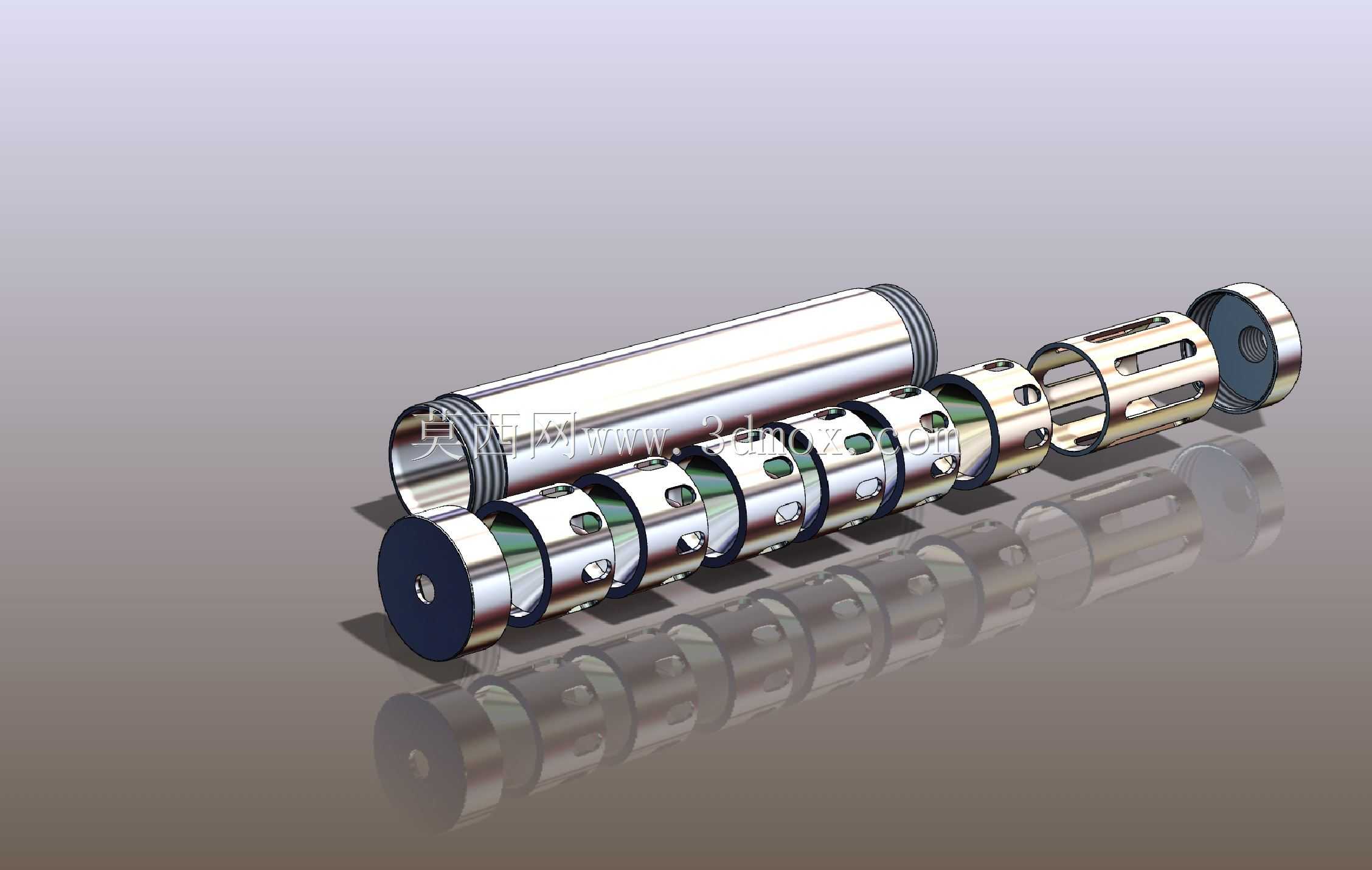

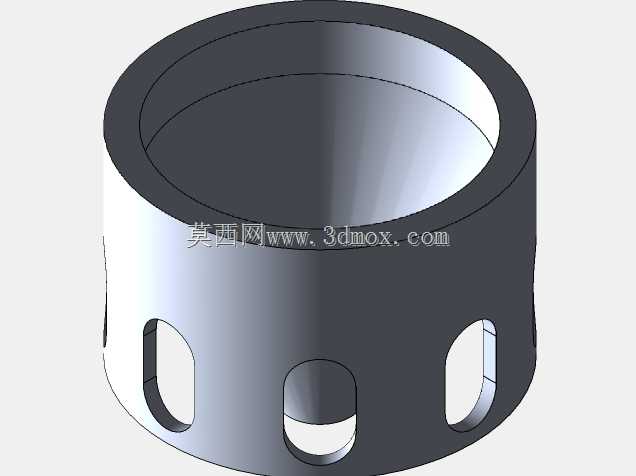

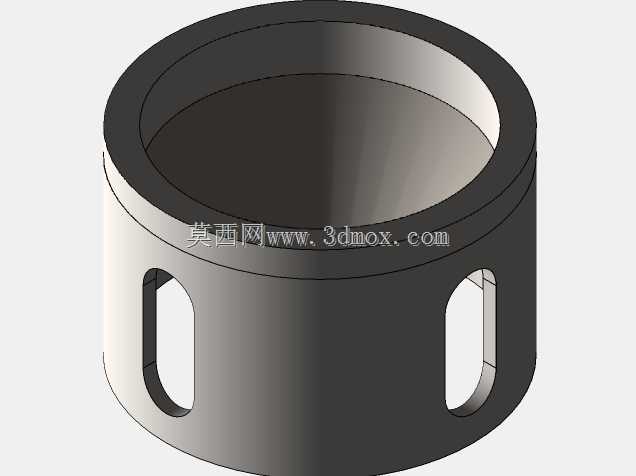

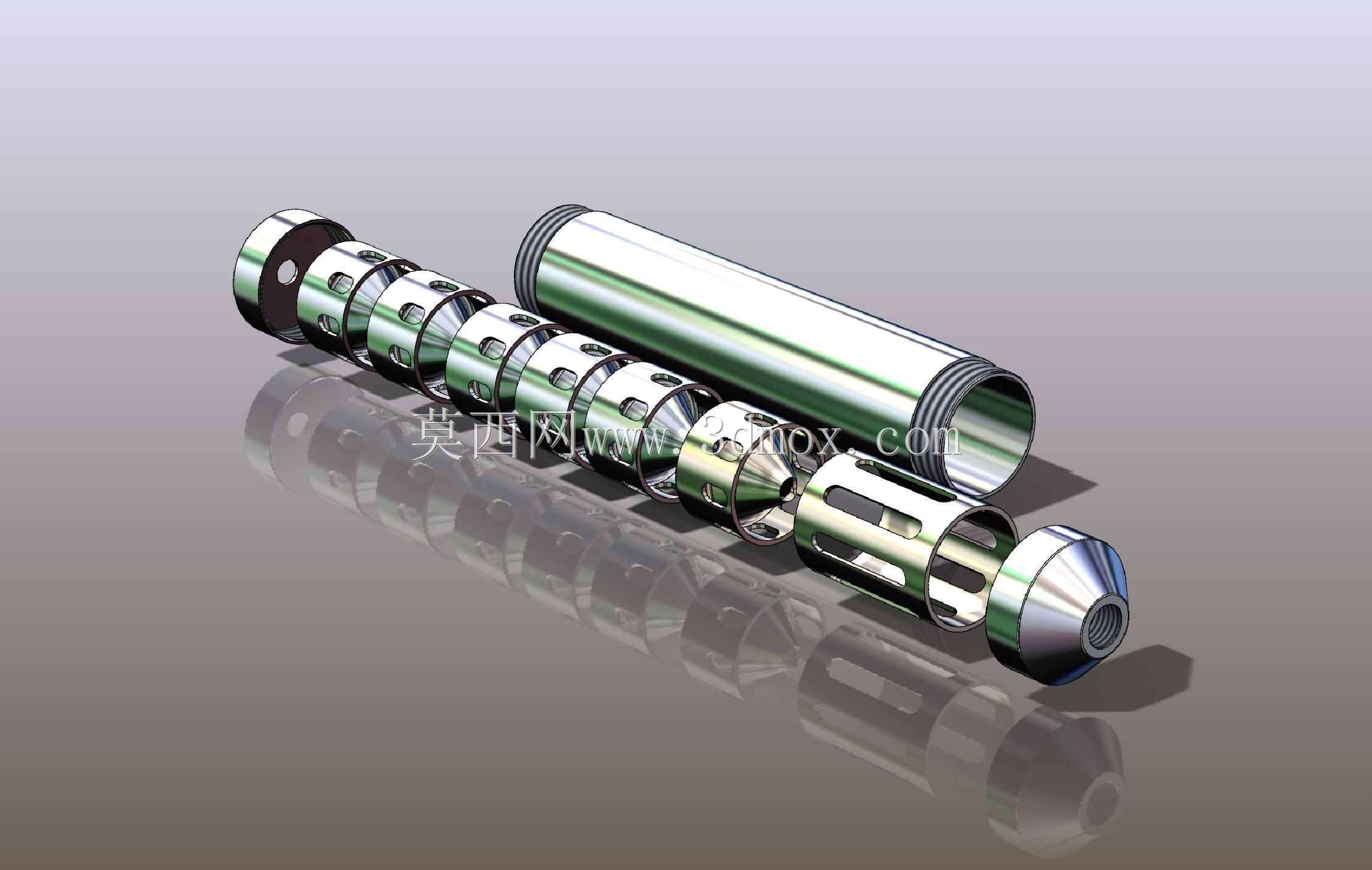

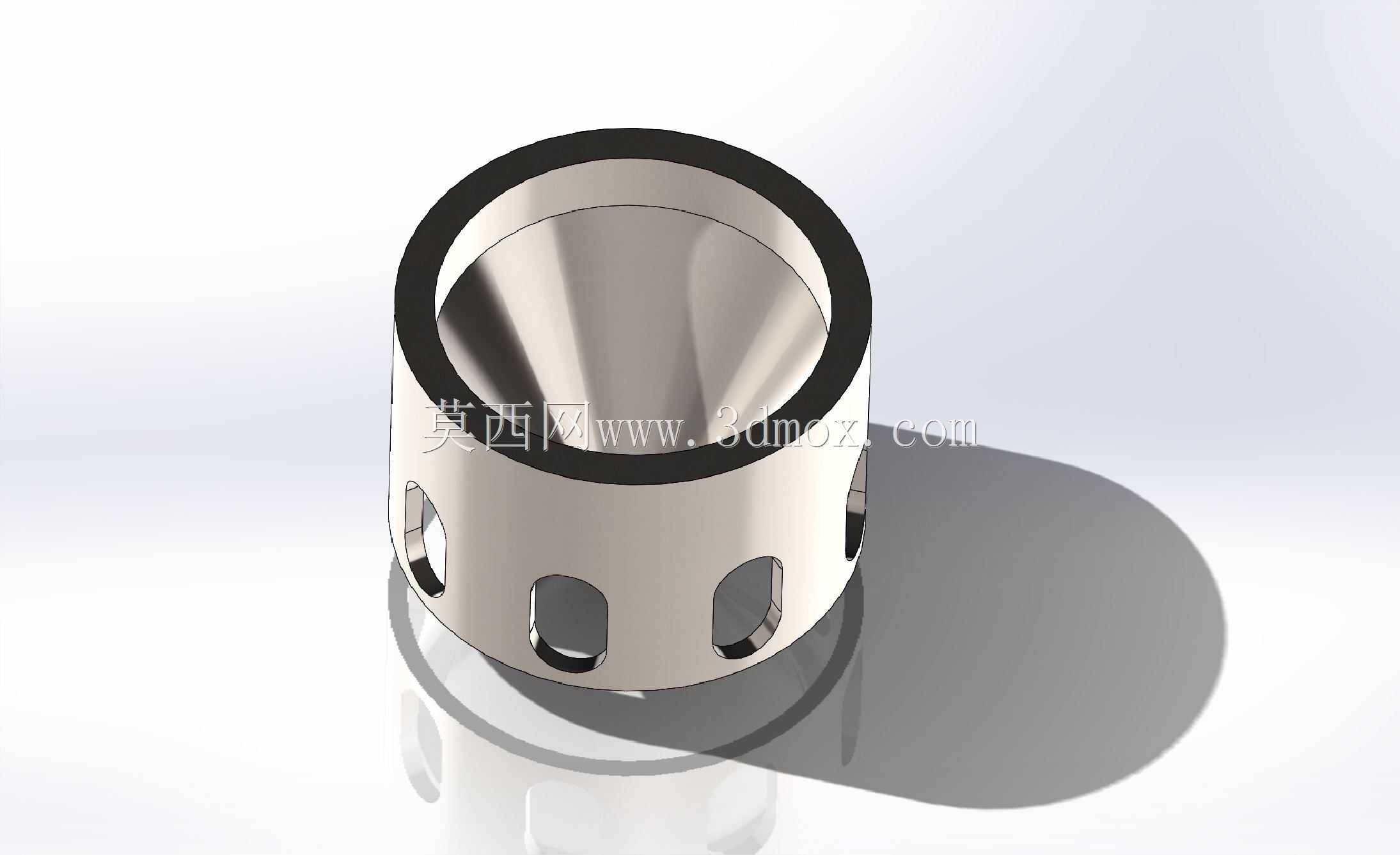

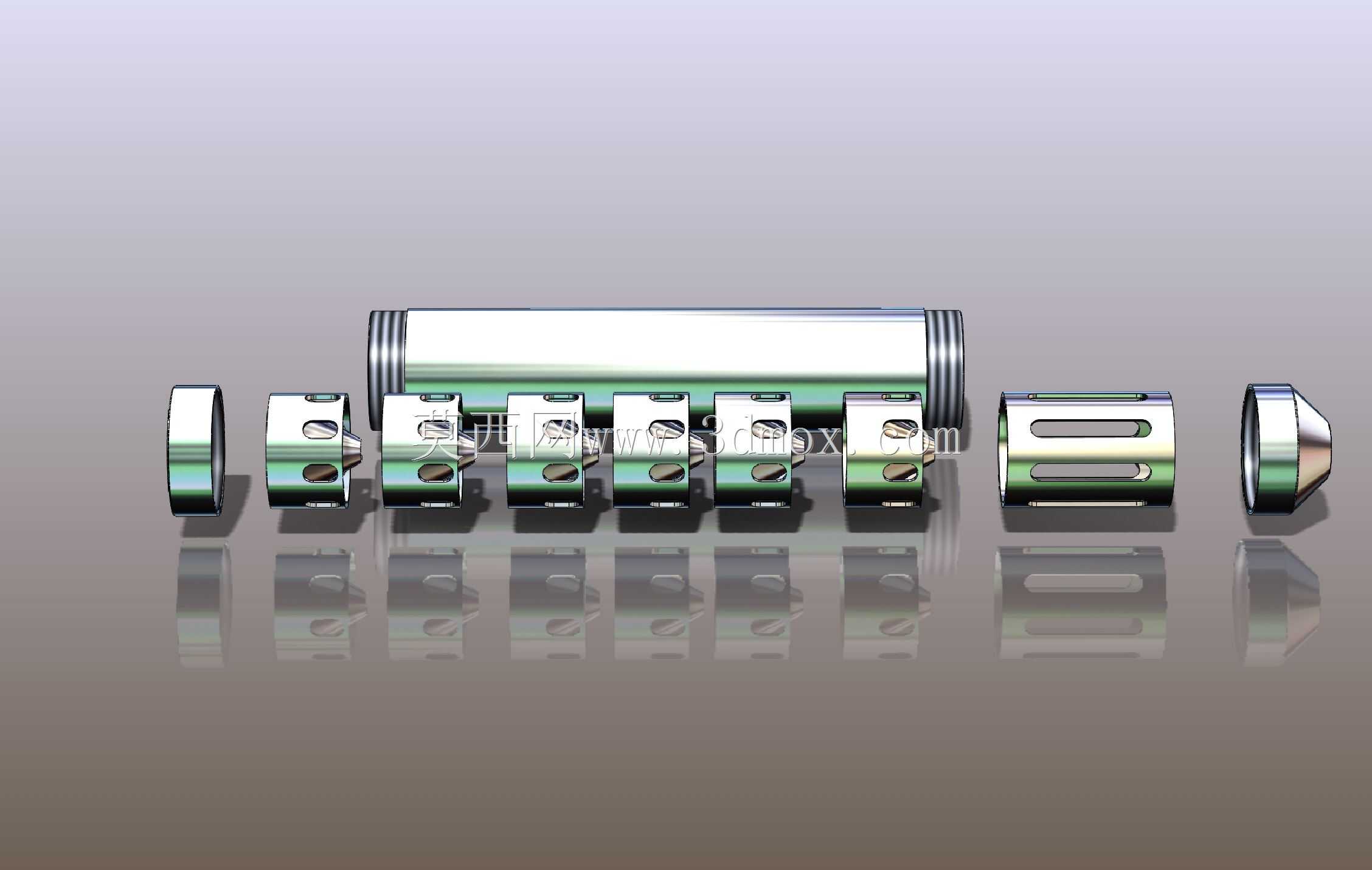

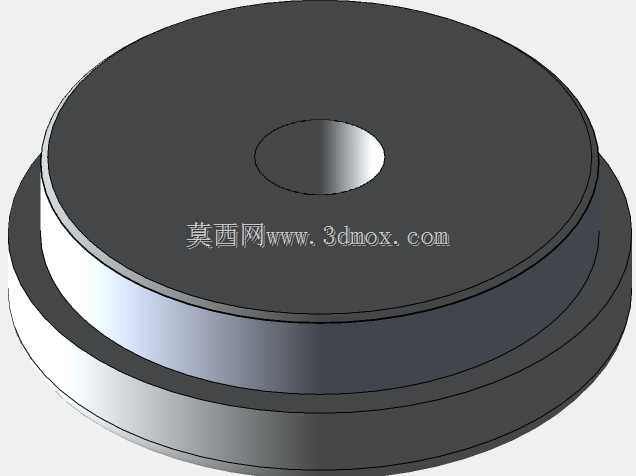

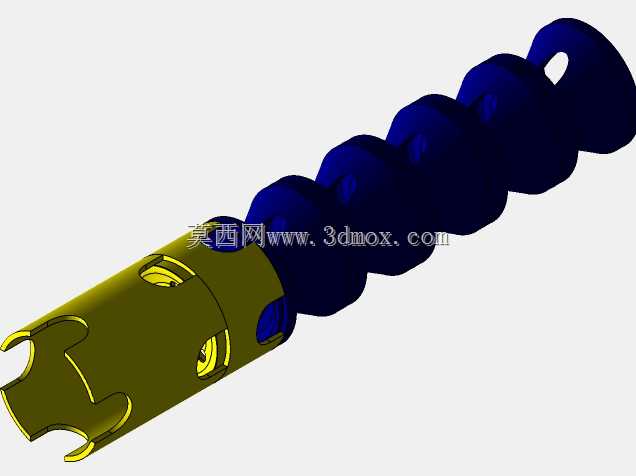

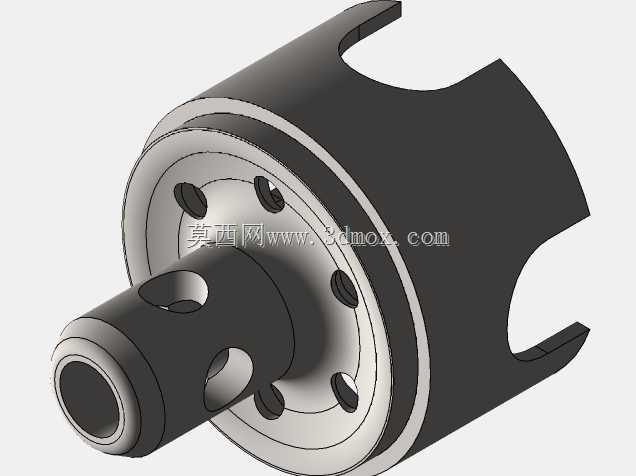

　　整装置的重量控制在300g以内，避免前端挂载过重导致枪械重心过度前移，影响据枪的平衡性。在实际装配验证环节，需要先对连接螺纹做适配性检查，保证旋合过程无卡滞，安装到位后需要做同轴度打表检测，旋转装置一周的端面跳动量不超过0.03mm，确保弹丸出膛路径无干涉。内部挡板的倾斜角度经过多轮实弹测试优化，角度设置为12°，既能够有效引导燃气在腔室内形成涡流耗散能量，又不会因为角度过大导致燃气回流，影响枪械的自动机循环可靠性。和传统的开孔式消音装置相比，这种挡板结构的抑制器拆装维护更加便捷，只需要拧开前端端盖就可以逐片取出挡板清理火药残渣，维护成本更低，适合高频次的射击使用场景。外表面的圆柱结构也方便加装各类战术附件，比如前端的消焰帽、外部的隔热套等，拓展使用场景。在结构建模过程中，所有回转面采用同轴约束，螺纹特征采用标准牙型建模，挡板与外壳的连接采用过盈配合加定位销的固定方式，避免在持续的后坐冲击下出现挡板移位的问题，每一级腔室的排气孔位置做了错位布置，避免燃气直接沿轴向直喷，进一步提升降噪消焰的效果。
