635nm波长红光发射激光二极管结构

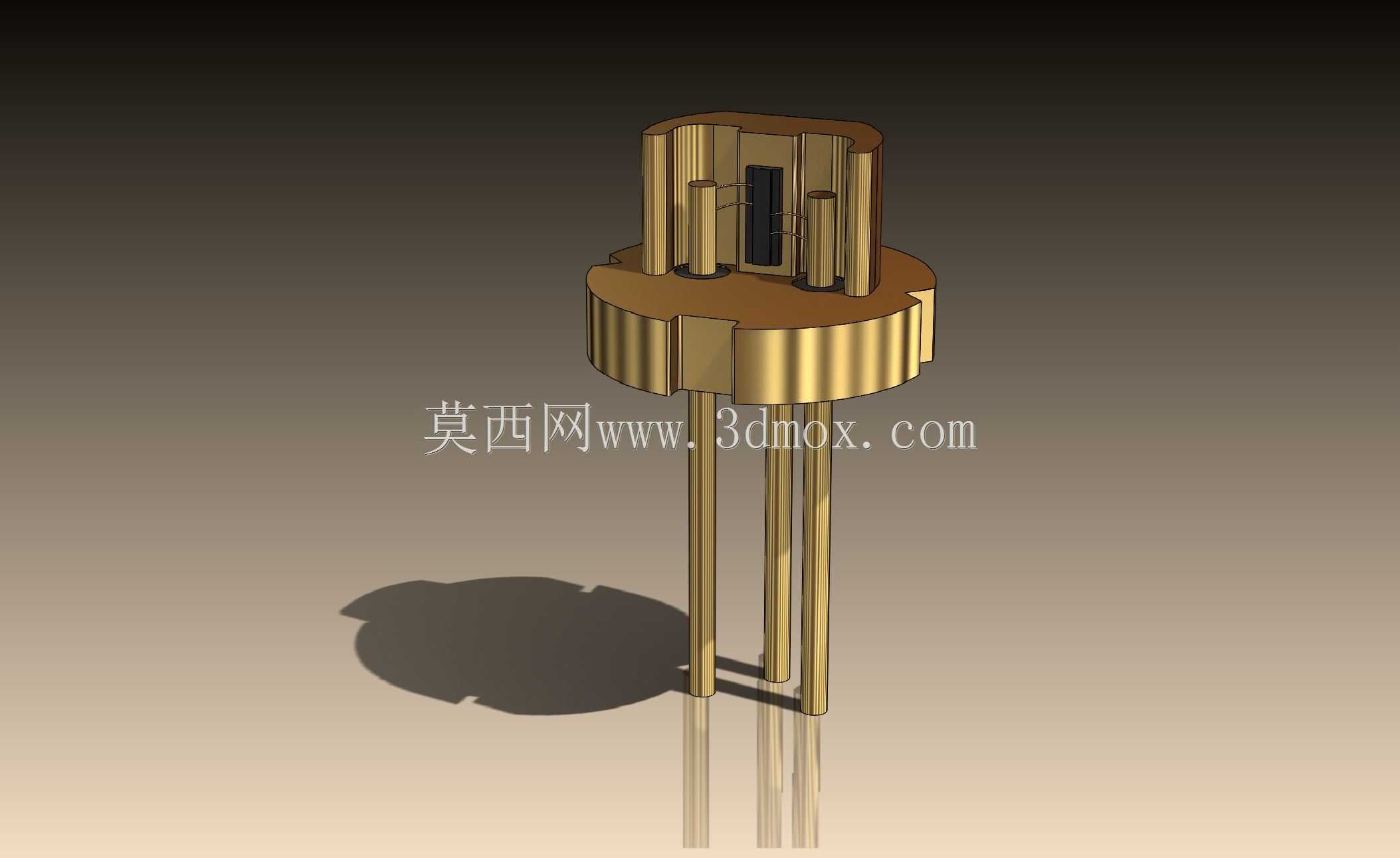

　　在光电检测、消费类激光指示、工业条码扫描、短距离光通信对准、教学实验光路搭建等场景中，635nm波段的红光激光二极管是核心的光发射器件，这类器件的封装结构直接决定了其安装适配性、散热效率与光路输出稳定性，本次建模还原的TO封装形式635nm激光二极管，是目前小功率红光发射场景中应用最广泛的封装形态之一。

　　从实际使用的功能特性来看，该器件核心功能是将输入的电信号转化为固定波长的相干红光输出，635nm波段处于人眼视觉敏感的红光区间，相较于常见的650nm红光二极管，其光斑显色性更优、光束发散角控制精度更高，在需要清晰指示光斑的场景下，比如水平标线仪的激光发射端、手持条码扫描器的瞄准光源、工业视觉检测的定位指示光源，都能提供辨识度更高的指示效果。器件的金属管座承担了两个核心作用，一是作为半导体激光芯片的散热载体，铜质基材的管座可以快速将芯片工作时产生的热量传导至安装基板，避免芯片结温过高导致波长漂移、输出功率衰减；二是作为结构定位基准，圆形的管座法兰边是安装时的轴向定位面，标准的管座直径可以适配市面上绝大多数通用激光二极管座，不需要额外定制安装结构。

　　设计思路上，这类封装的激光二极管完全遵循TO-can封装的成熟规范，三个直插式引脚分别对应激光芯片的正极、负极以及内置光电二极管的监测引脚，其中监测引脚的作用是实时采集激光芯片背面的输出光强，给外部驱动电路提供反馈信号，实现输出功率的闭环控制，避免电流波动导致的光功率跳变。引脚的长度、直径以及引脚之间的间距都严格匹配通用PCB板的插孔尺寸，在批量生产的波峰焊工序中可以直接实现插装焊接，不需要额外调整治具。管帽部分的结构设计兼顾了密封与光路输出需求，金属管帽侧壁与管座通过电阻焊实现气密性封装，隔绝外界水汽、粉尘对内部半导体芯片的侵蚀，管帽顶端的光学窗口采用平晶玻璃材质，表面镀有对应635nm波段的增透膜，减少窗口界面的反射损耗，同时保证输出光束的波前不会产生畸变。

　　从安装边界与尺寸适配的角度来看，该类封装的激光二极管管座直径为标准5.6mm，法兰边厚度0.8mm，引脚伸出长度统一为7.5mm，安装时通常采用压装的方式嵌入对应的金属安装座内，安装座的内孔公差需要控制在H7级别，过松会导致器件工作时出现径向窜动，影响光路同轴度，过紧则会压裂管座陶瓷绝缘部分，导致引脚短路。需要注意的是，器件的引脚与金属管座之间是绝缘设计，安装时不能让引脚与金属安装座直接接触，避免出现供电短路的问题。在散热设计匹配上，如果是连续输出功率在5mW以上的应用场景，安装座需要预留足够的散热面积，保证管座与安装座之间的热阻低于15℃/W，避免长时间工作时芯片温度超过额定阈值。

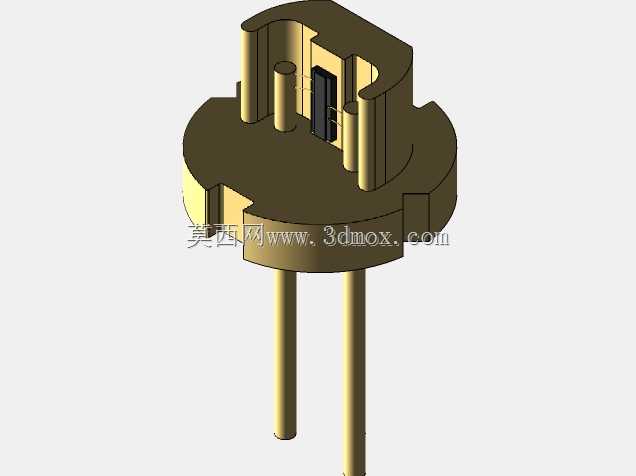

　　在结构建模的过程中，需要重点还原几个影响装配的关键特征：一是管座法兰边上的定位缺口，这个缺口是安装时的周向定位基准，对应激光芯片的偏振方向，在需要控制光束偏振方向的应用场景中，比如偏振光耦合的光路系统，这个缺口的角度公差直接决定了后续光路调整的工作量；二是三个引脚的相对位置，其中一个引脚与另外两个引脚的间距存在差异，是防呆设计，避免安装时插反引脚导致器件烧毁；三是管帽内部的腔体尺寸，这个尺寸决定了内部芯片、热沉、引线的排布空间，建模时需要保证腔体内部有足够的冗余空间，不会与内部元器件产生干涉。另外，金属部分的表面处理细节也需要还原，管座与引脚的镀金层不仅是为了提升焊接性能，也能提升金属表面的抗氧化能力，在长期使用过程中不会出现氧化锈蚀导致接触电阻升高的问题。

　　对于设备选型的结构工程师而言，这类标准封装的激光二极管不需要单独设计定制化的安装结构，直接选用市售的标准激光二极管座、驱动板即可完成集成，能够大幅缩短光电类产品的开发周期，同时成熟的封装工艺也保证了器件的一致性，批量生产时的良率更有保障。在三维装配过程中，需要预留出管帽顶端到后续光学透镜的距离，这个距离直接决定了聚焦后的光斑大小，通常在结构设计时会预留螺纹调节结构，方便装配时调整透镜与激光二极管出光面的间距，获得最优的光斑效果。
