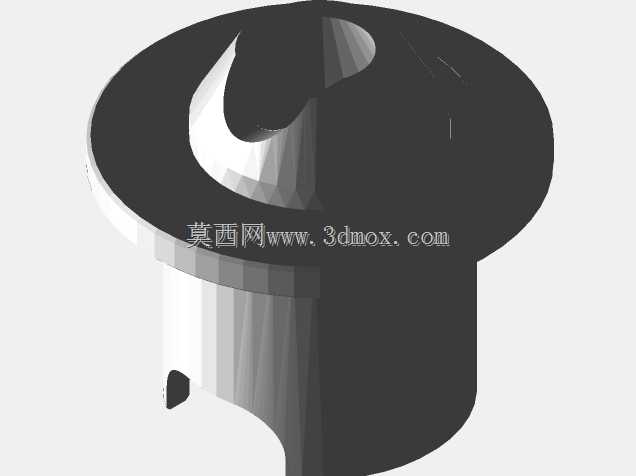

适配点223口径的欧米茄挡板抑制装置结构

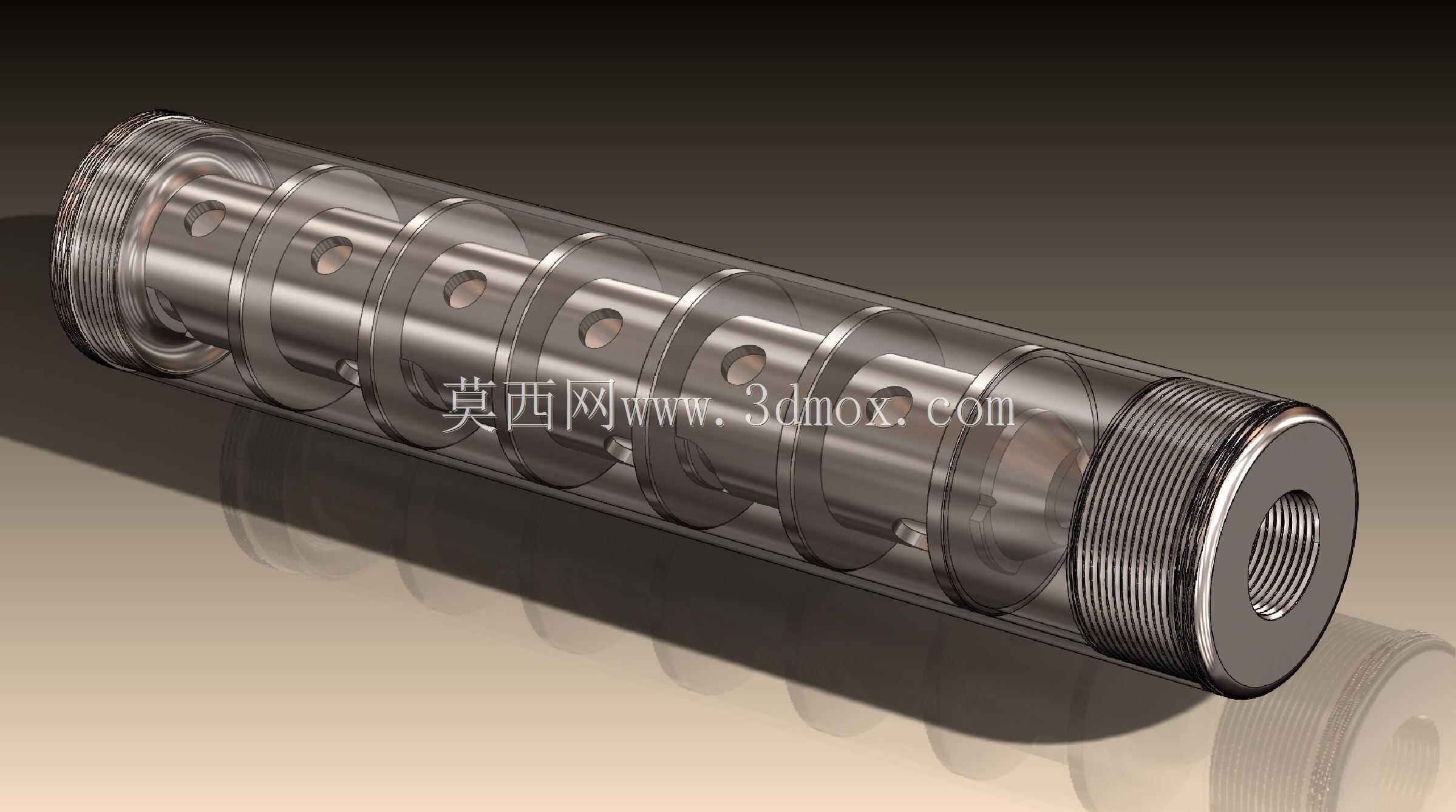

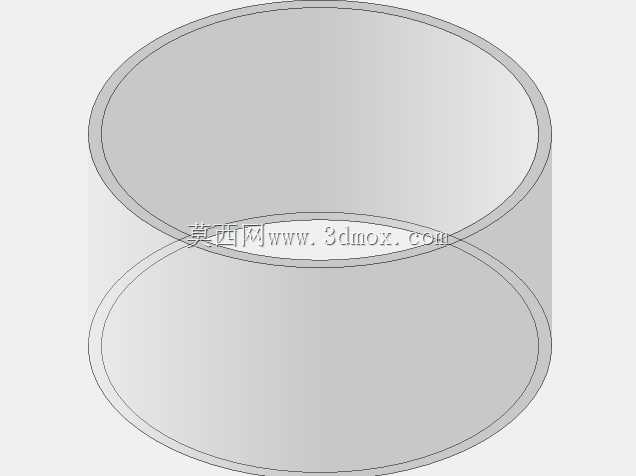

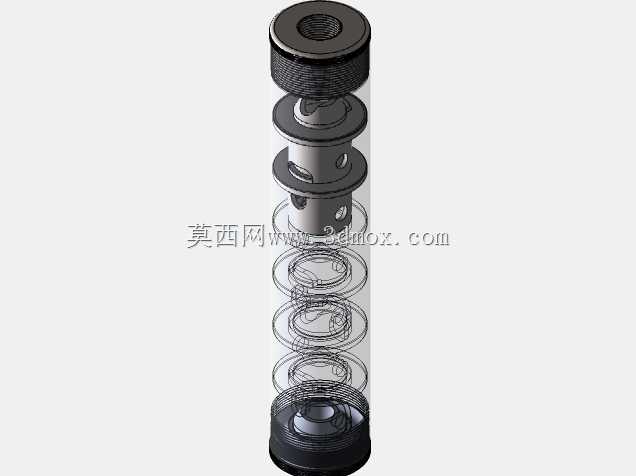

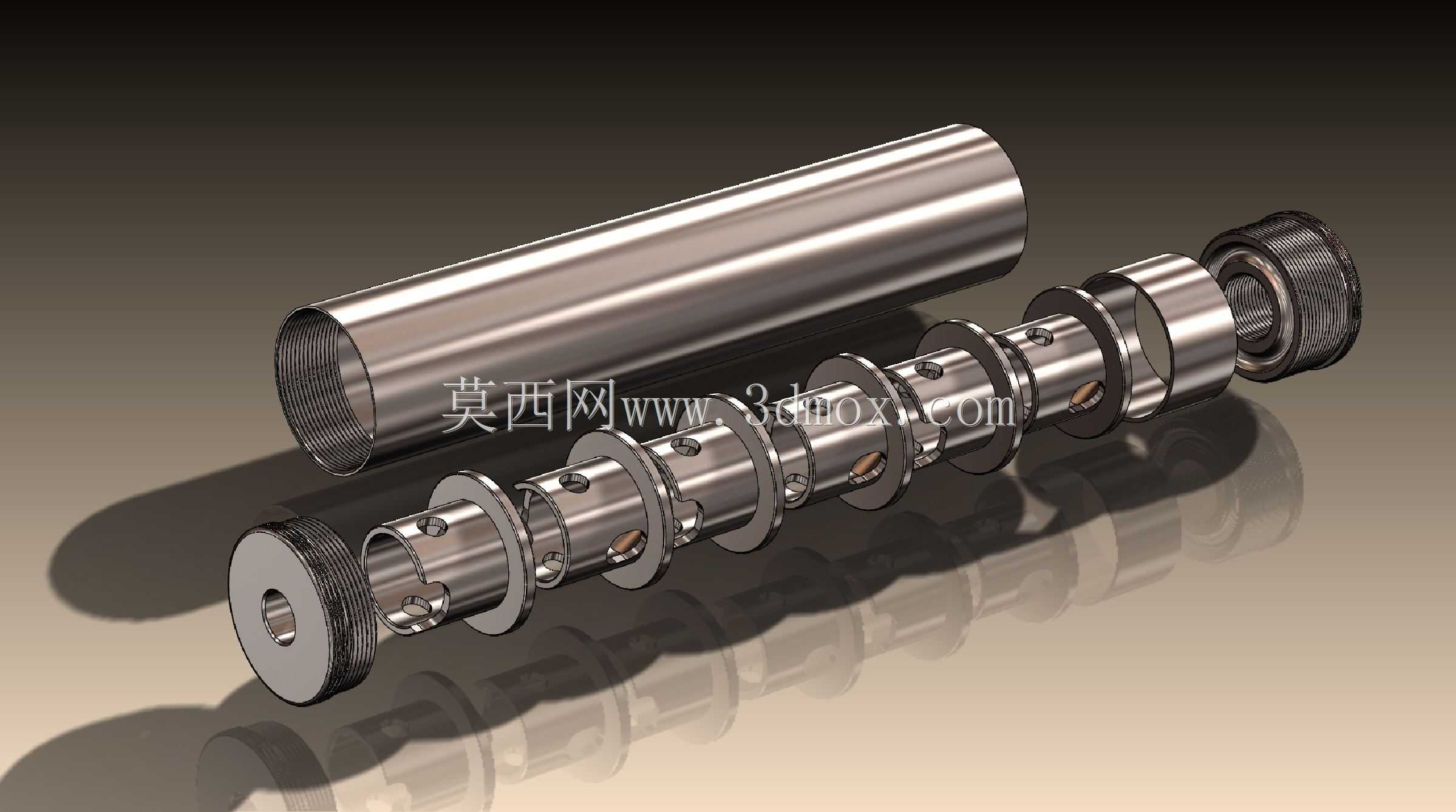

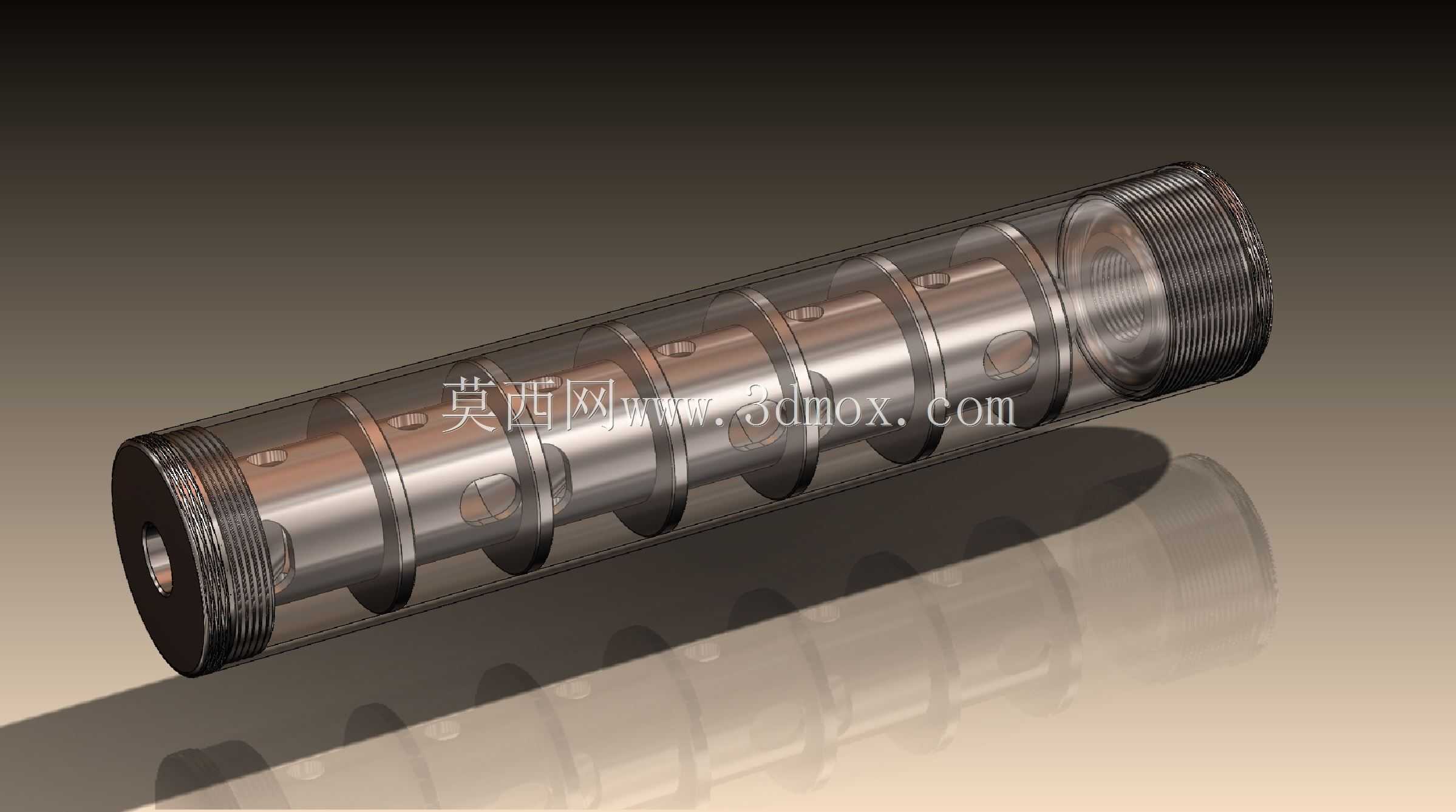

　　在轻武器膛口装置的结构设计领域，这类挡板式抑制结构的核心作用，是通过多级腔室的容积变化与挡板的导流作用，逐步耗散弹丸出膛时伴随的高压火药燃气能量，削弱膛口冲击波、噪声与焰光强度，同时降低后坐冲量对射击精度的干扰。本次设计的抑制装置针对点223也就是5.56毫米口径步枪弹做了专属适配，整体采用同轴圆柱式外形布局，主体外壳为等直径薄壁圆筒结构，内壁通过过盈配合与定位台阶固定多片同轴挡板，每片挡板中心开设与弹丸飞行路径同轴的通孔，通孔直径略大于弹丸外径，既保证弹丸无阻碍通过，又能最大化截留高压燃气，避免燃气提前从中心通道溢出影响消能效率。

　　从实际应用场景来看，这类抑制装置主要适配民用射击运动、狩猎场景下的5.56毫米口径步枪，安装位置位于枪管膛口末端，通过内壁的连接螺纹与枪管膛口的外螺纹实现刚性固定，安装时需要保证装置中心轴线与枪管轴线的同轴度误差控制在0.02毫米以内，避免弹丸出膛时触碰挡板内壁造成飞行轨迹偏移，甚至引发结构损坏。设计过程中首先确定了整体的安装边界：装置总长度控制在常规步枪膛口装置的适配范围内，外径不超过25毫米，避免安装后遮挡枪械原有机械瞄具的瞄准视线，同时整体重量控制在合理区间，不会过多改变枪械原有重心位置，影响据枪稳定性。

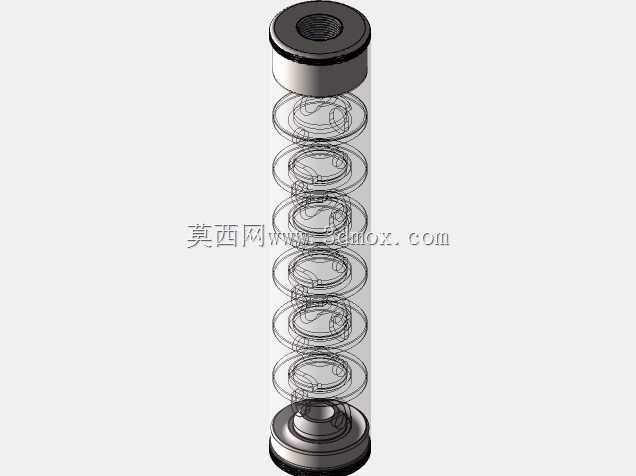

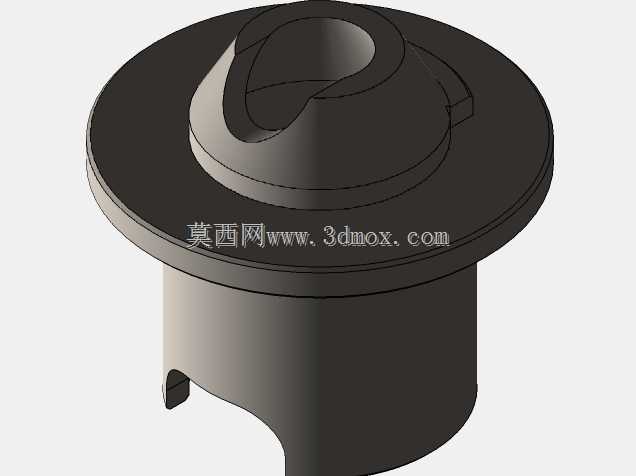

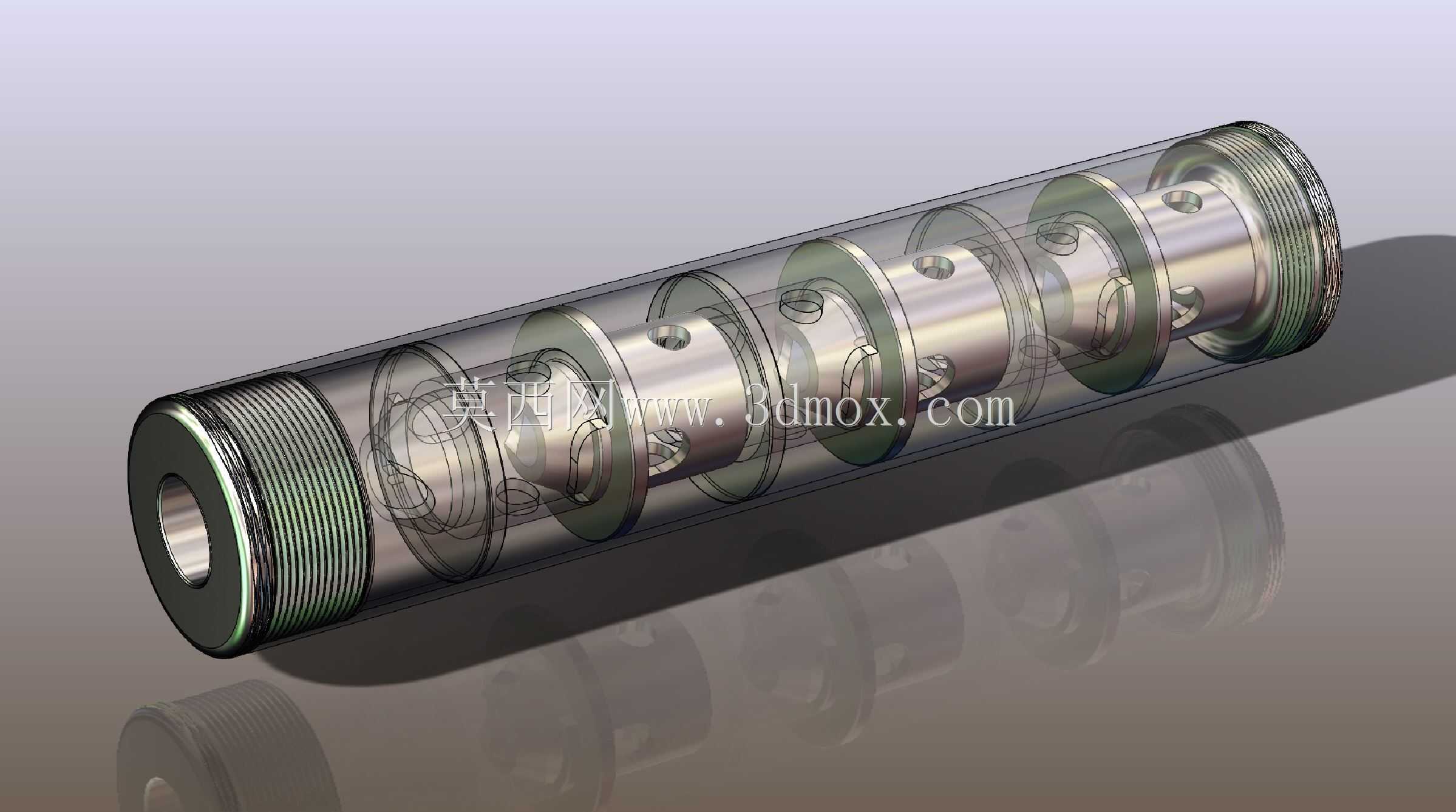

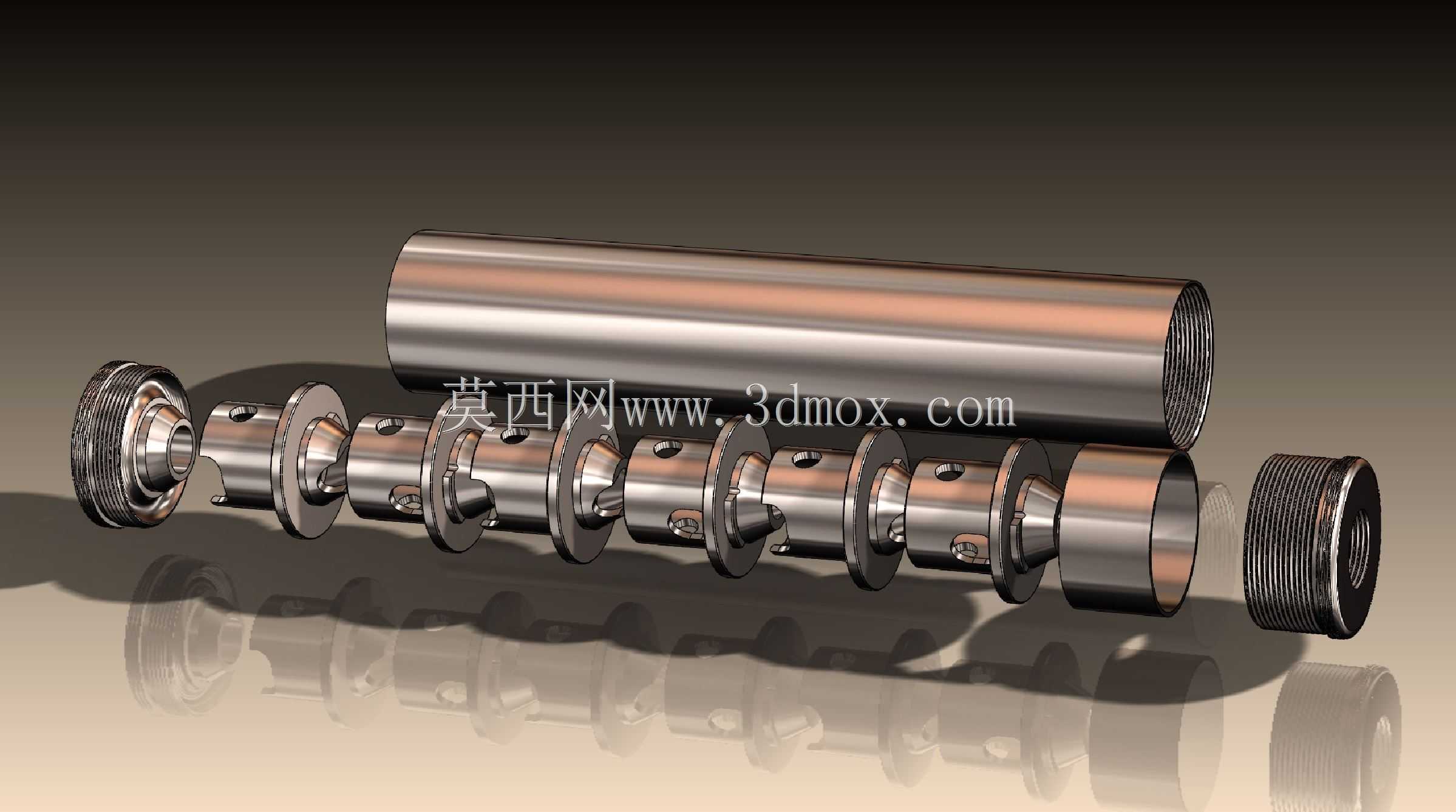

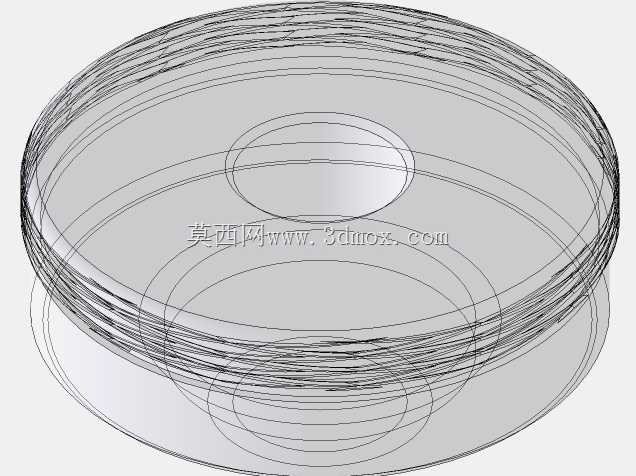

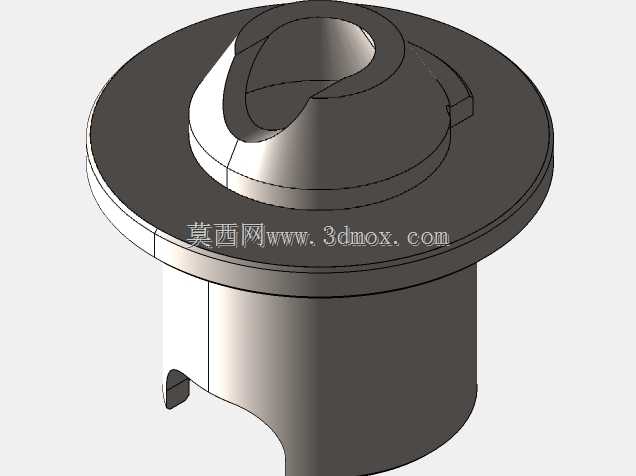

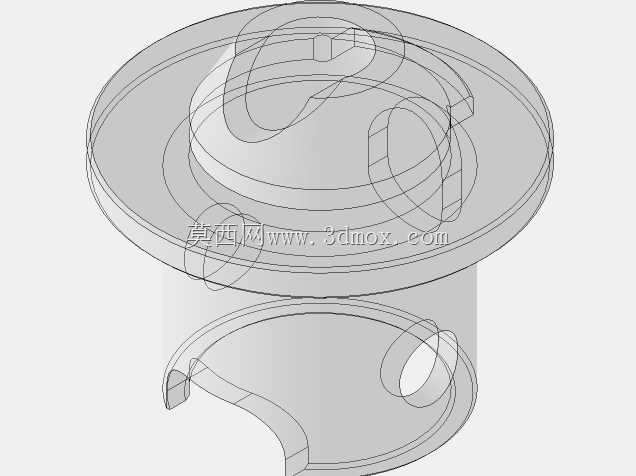

　　结构设计上，挡板采用间隔排布的方式，相邻挡板之间形成独立的膨胀腔室，高压燃气从膛口喷出后，首先进入第一级腔室，体积骤然膨胀导致压力与流速快速下降，随后通过挡板上的偏心导流孔进入下一级腔室，每经过一级挡板，燃气的能量就被耗散一部分，经过多级腔室的逐级降压后，最终从装置前端排出的燃气压力、流速与温度都大幅降低，从而实现抑制膛口噪声、焰光与后坐的效果。外壳与挡板的材料选型优先考虑耐高温、耐高压冲击的金属材质，建模过程中对每片挡板的边缘做了圆角过渡处理，避免高压燃气长期冲刷直角边缘造成应力集中，提升结构的抗疲劳寿命；同时在外壳内壁与挡板的配合位置设计了定位卡槽，装配时不需要额外调整就能保证所有挡板的同轴度，降低装配难度。

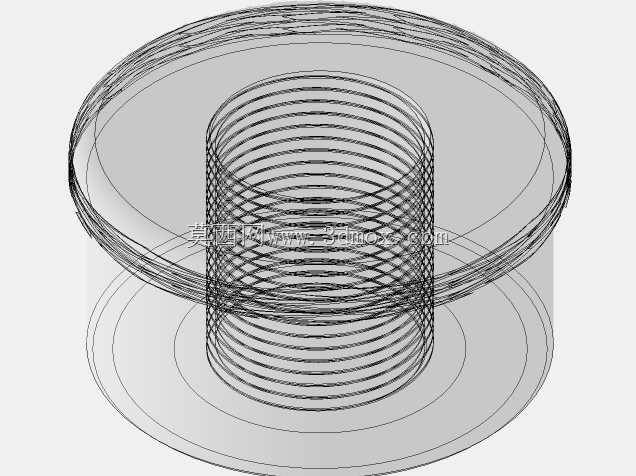

　　在建模细节处理上，所有螺纹连接位置都预留了合理的装配公差，外螺纹与枪管膛口螺纹的配合精度选择中等精度等级，既保证连接的紧固性，不会因射击时的连续振动出现松动，又能方便日常维护时的拆装清洁。装置尾部的定位端面设计了垂直于轴线的精准贴合面，安装时与枪管膛口端面完全贴合，保证燃气不会从连接缝隙处泄漏，避免影响抑制效果。针对5.56毫米弹的火药燃气特性，设计时调整了各级腔室的容积比例，靠近膛口的前几级腔室容积更大，用来承接初始状态下压力最高的燃气，后续腔室容积逐步缩小，匹配燃气逐步降压后的体积变化，在有限的外形尺寸内最大化消能效率，同时避免装置过长过重影响枪械的操作灵活性。

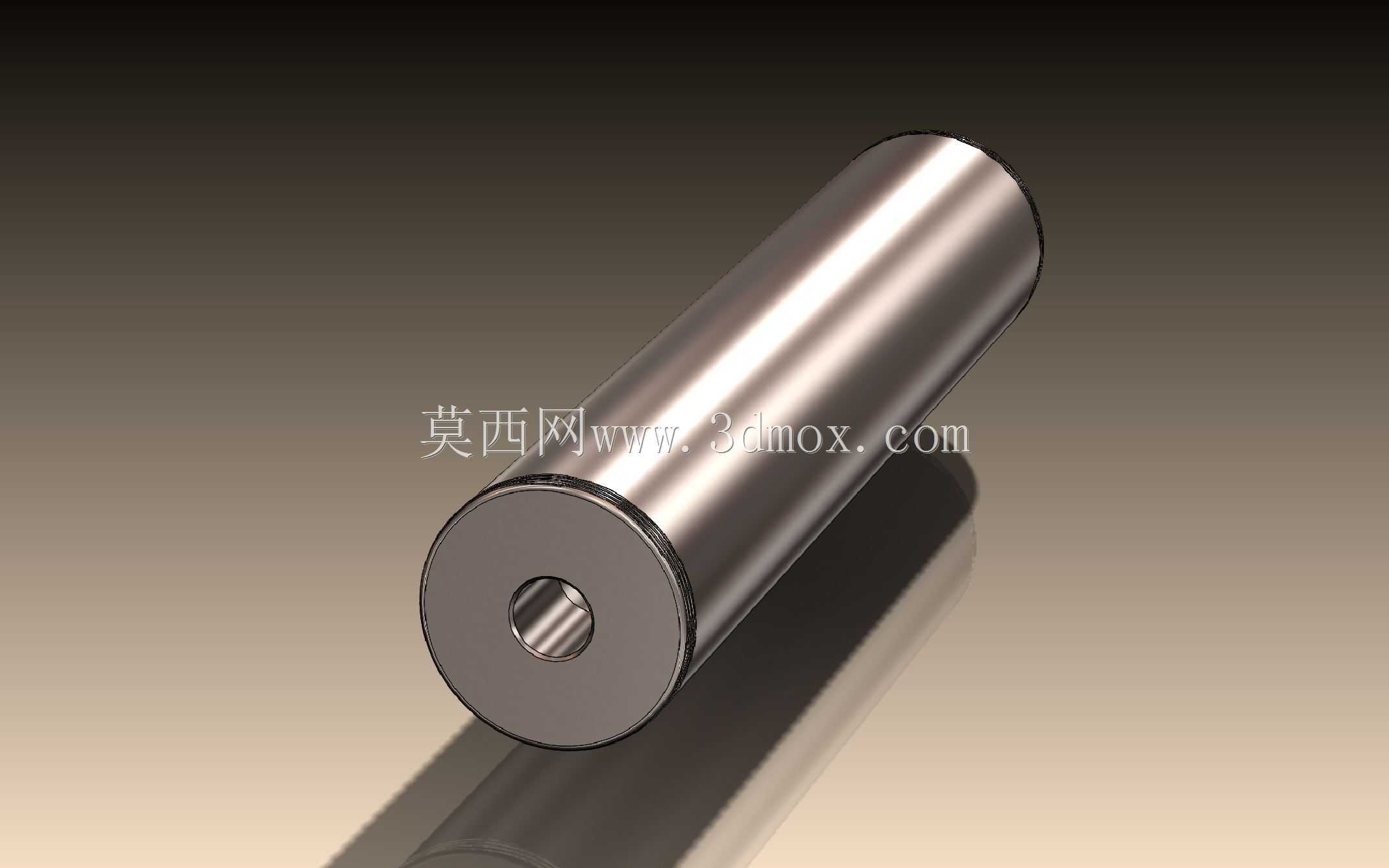

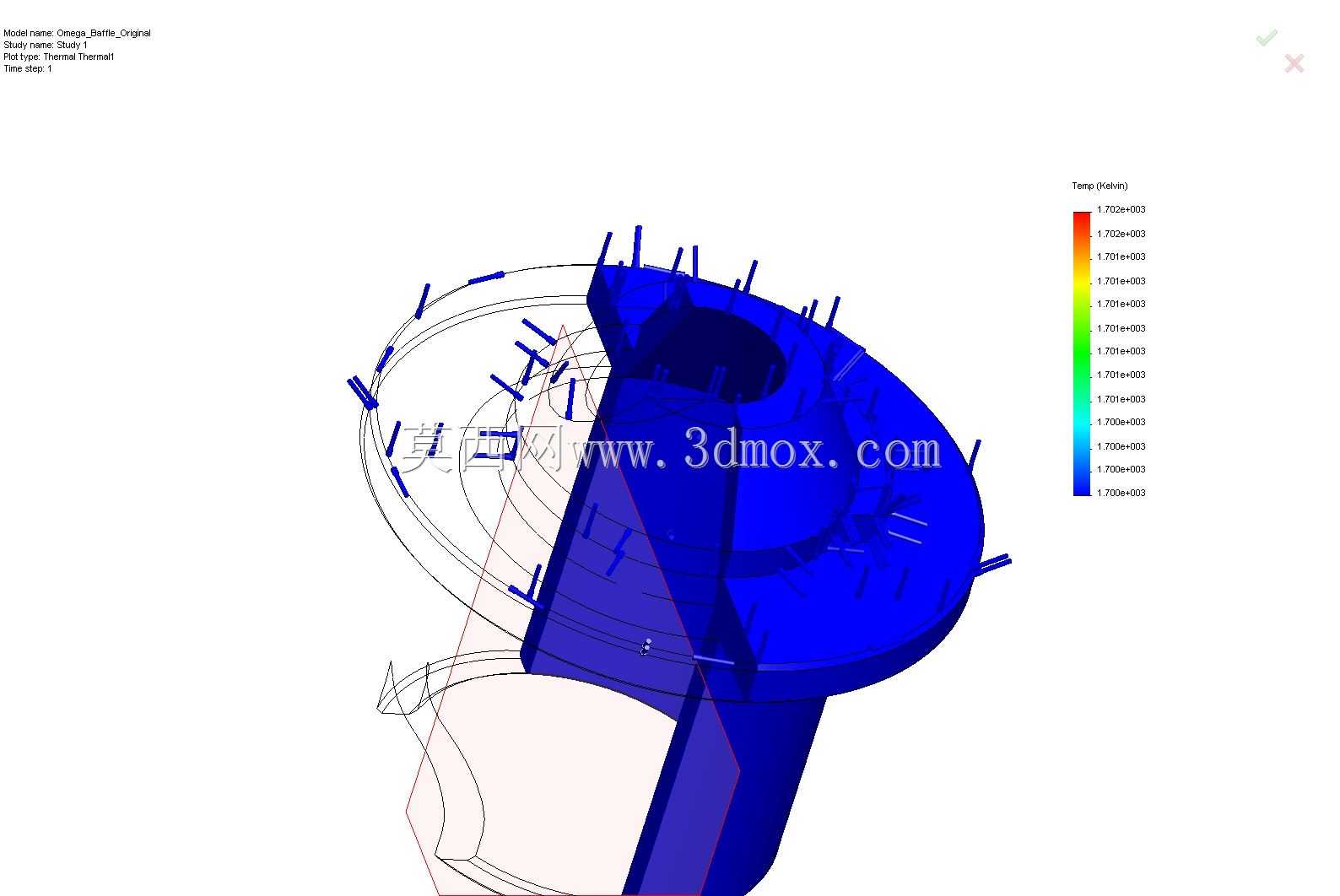

　　从结构验证的角度，建模过程中对整体结构做了同轴度校验，所有挡板的中心通孔轴线与外壳轴线的重合度都满足设计要求，同时对壁厚做了强度校核，外壳最薄位置的壁厚能够承受连续射击时的高压燃气冲击，不会出现鼓胀、开裂的问题。整体外形做了光滑的圆柱面处理，没有突出的棱角结构，既方便携行时不会勾挂衣物装具，也能减少射击时的额外空气阻力。
