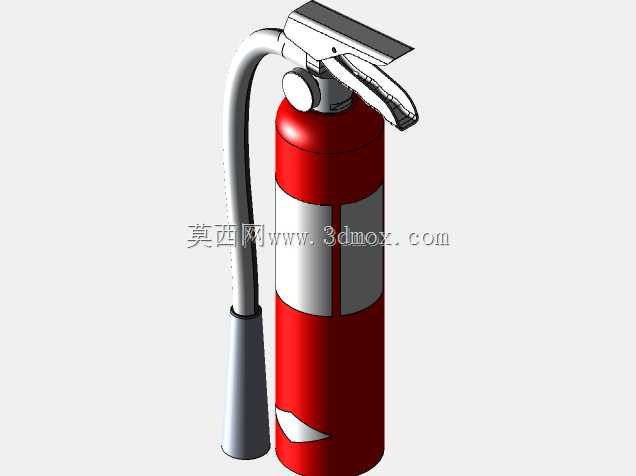

2.5磅手提式干粉灭火器结构设计

　　在民用建筑、商用场所、工业车间的消防点位布设场景中，手提式干粉灭火器是初起火灾扑救的核心便携装备，本次设计的2.5磅规格产品，主要针对小空间防护、车载配套、设备旁局部点位的消防需求，区别于大规格推车式或4公斤以上手提式灭火器，该规格重量控制在单人单手提携无明显负重感的区间，适配老人、女性等不同力量层级的操作人员快速取用。

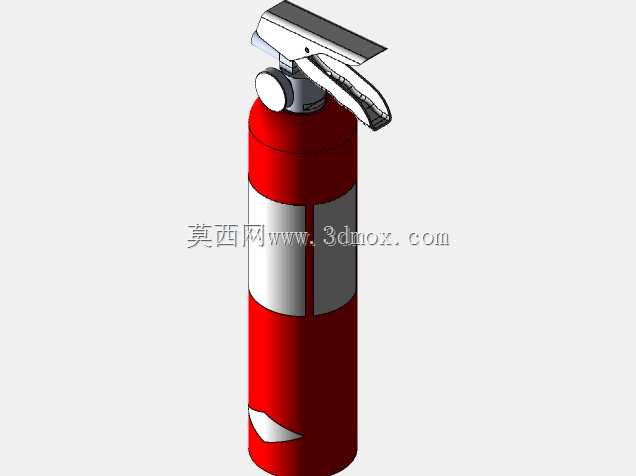

　　从实际使用逻辑出发，该灭火器的压把结构采用杠杆式压合设计，压把与阀体的铰接点做了限位结构处理，非使用状态下保险销贯穿压把与阀体的定位孔，完全锁死压把的下压行程，避免运输、存放过程中受挤压误喷；拔出保险销后，压把的下压行程对应阀体的启闭行程，下压过程中阀芯逐步打开，筒体内部的干粉在驱动气体压力作用下，经虹吸管从喷嘴喷出，压把的复位弹簧在松开压把后可快速切断灭火剂通路，实现间歇喷射，方便操作人员根据火情调整喷射节奏，避免灭火剂浪费。

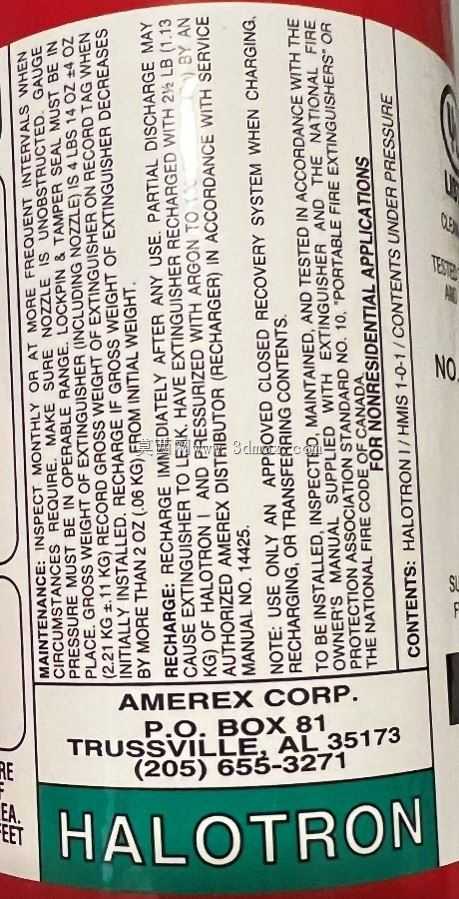

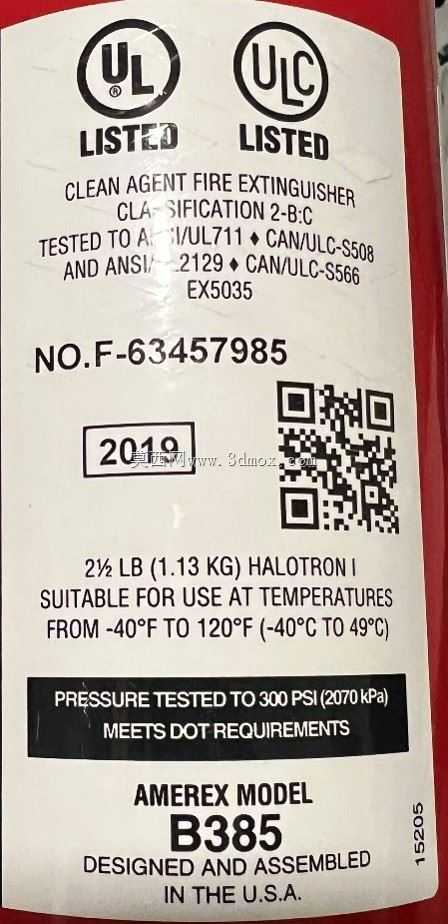

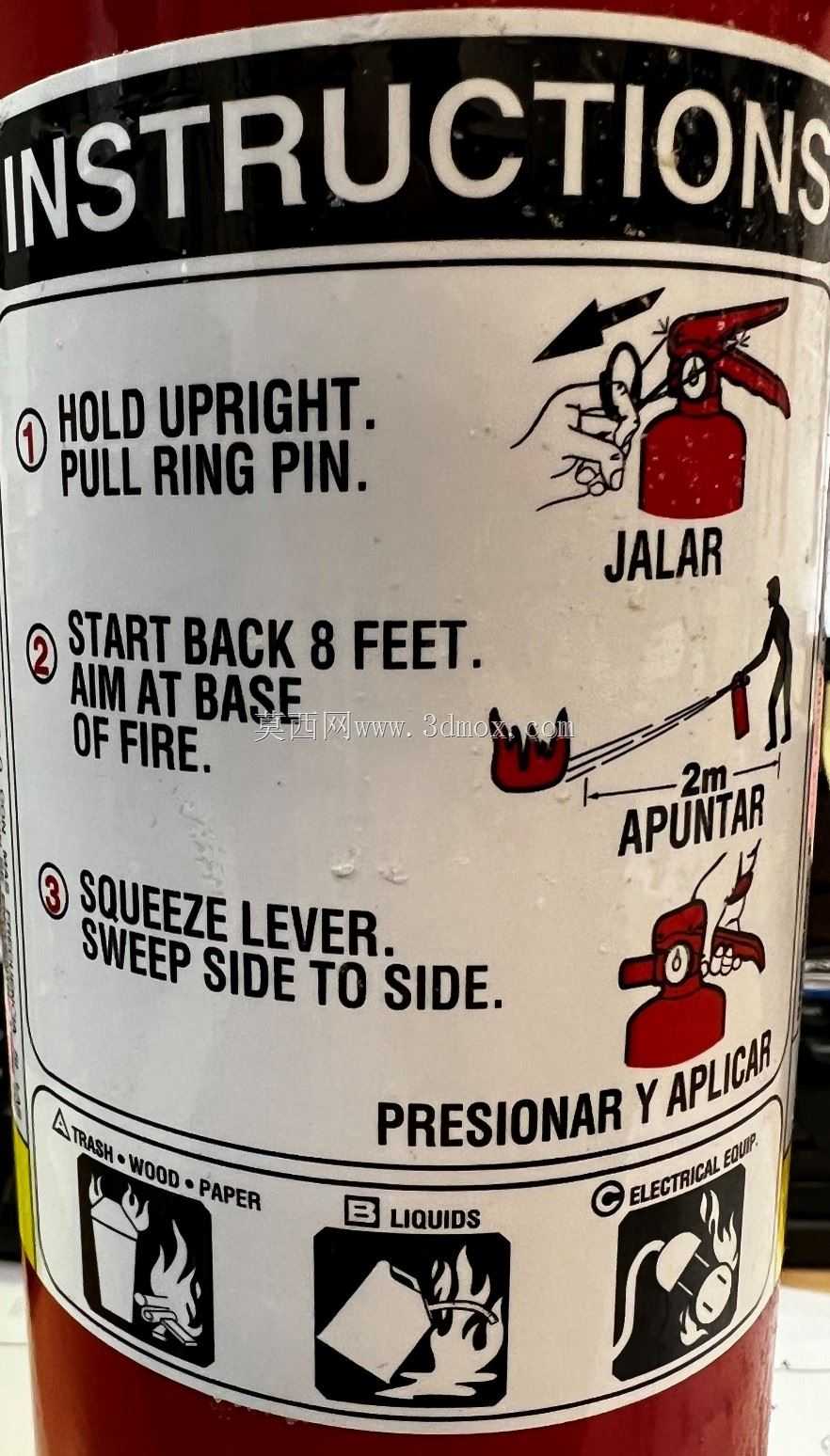

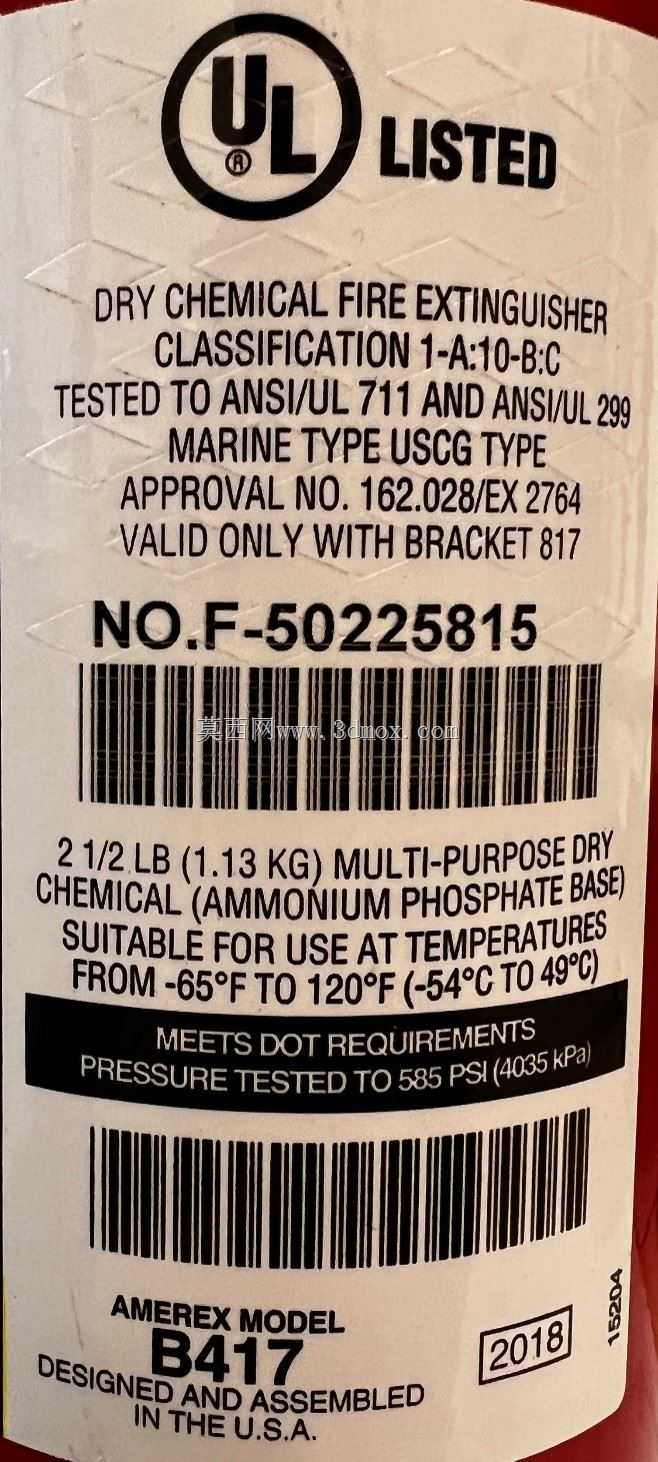

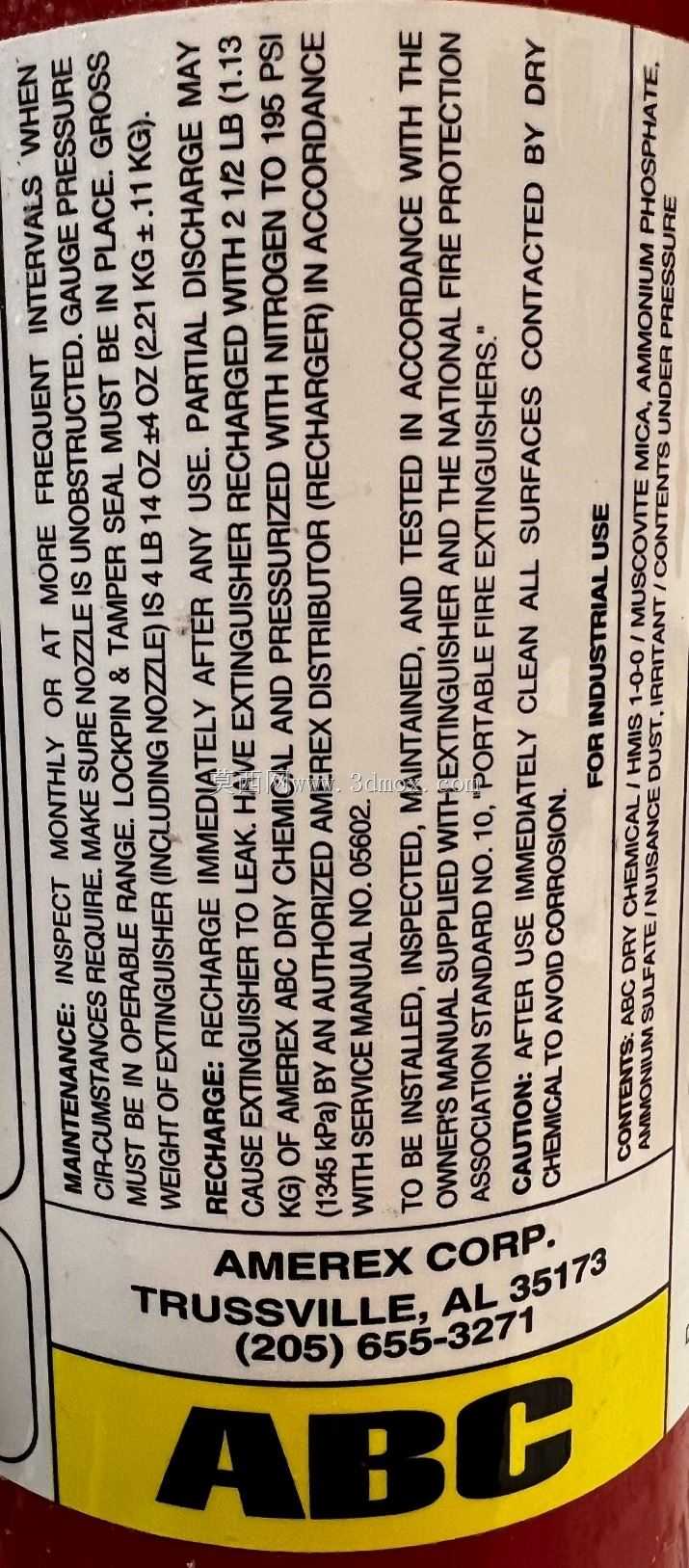

　　筒体部分采用直筒式卷封结构，上下端盖与筒体的连接采用双层卷边压合工艺，保证承压状态下的密封可靠性，筒体壁厚满足1.5倍工作压力的水压试验要求，日常存放的工作压力下无渗漏、无变形风险。筒体表面的标识区域预留了说明标签的粘贴位，不同灭火剂类型可通过标签底色快速区分，ABC干粉类采用常规红白配色标签，Halotron类采用绿色标签，方便巡检人员快速识别灭火剂适配的火灾类型，避免错用导致火情扩大。

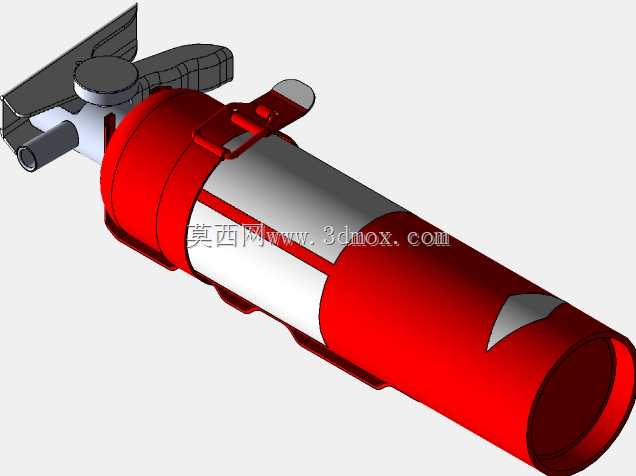

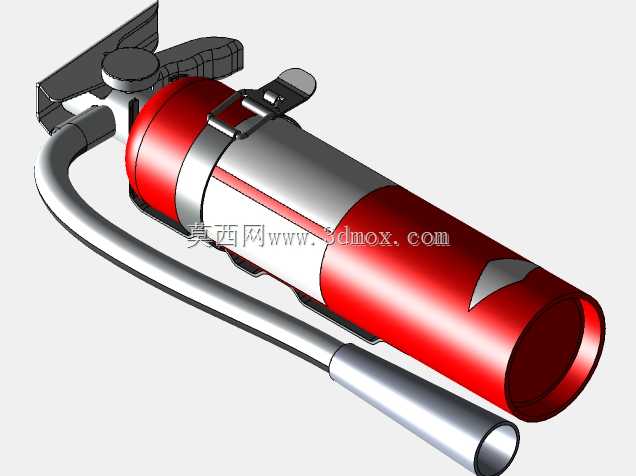

　　安装配套层面，该灭火器设计适配专用带箍式安装支架，带箍可环抱筒体中部的防滑定位区域，支架通过螺栓固定在墙面、设备侧壁、车载舱体内壁等安装面，安装时需保证灭火器顶部离地面高度不超过1.5米，底部离地面高度不低于0.08米，取用时向上扳动带箍的快拆卡扣即可直接取出灭火器，无额外解锁步骤，满足消防取用3秒内完成的响应要求。设计过程中对筒体的重心做了校核，装满灭火剂后重心位于筒体几何中心偏下位置，手提携行时不会出现头重脚轻的晃动感，喷射时握持压把的反冲力控制在50N以内，单人操作无需额外辅助即可稳定控制喷射方向。

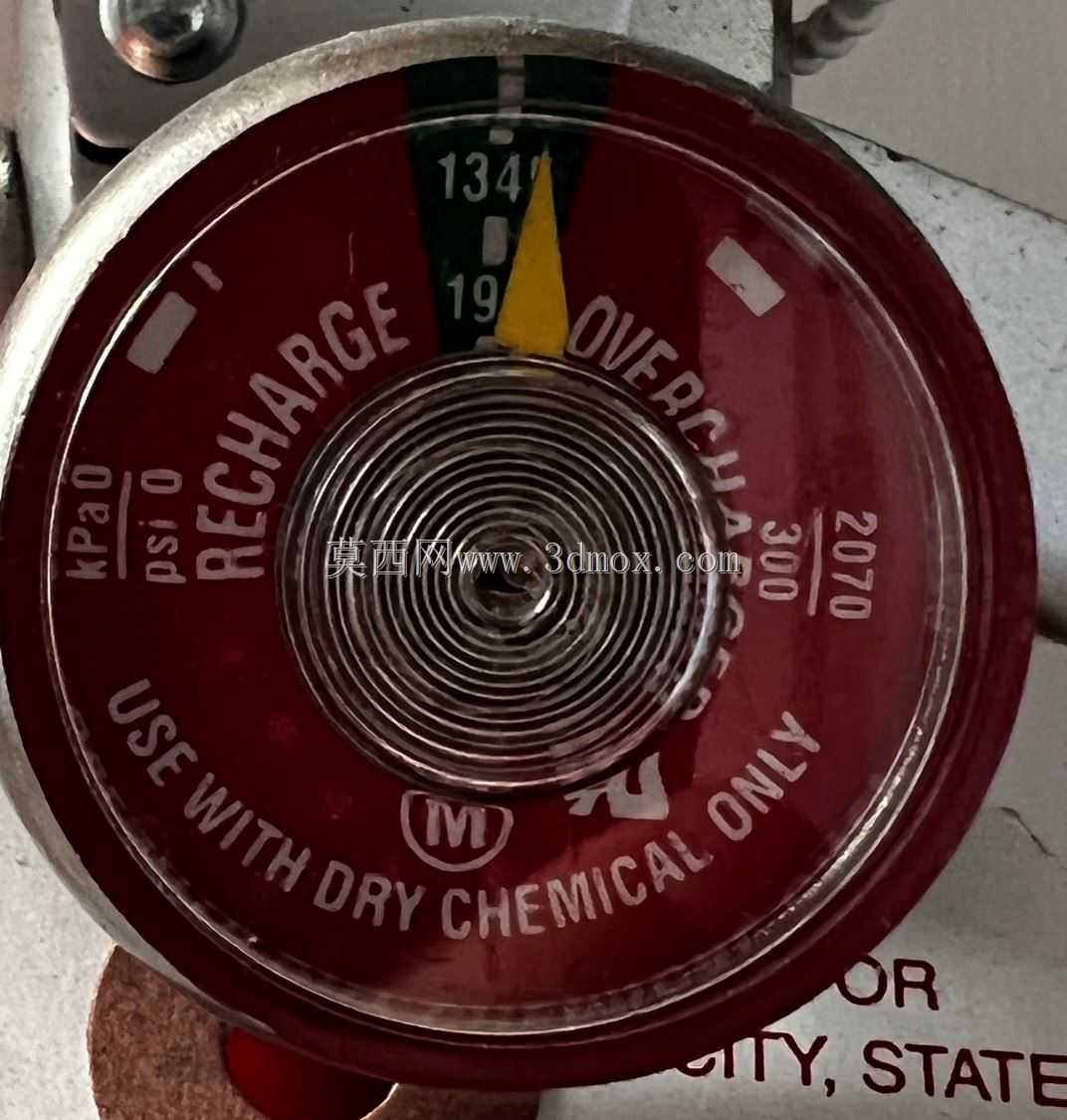

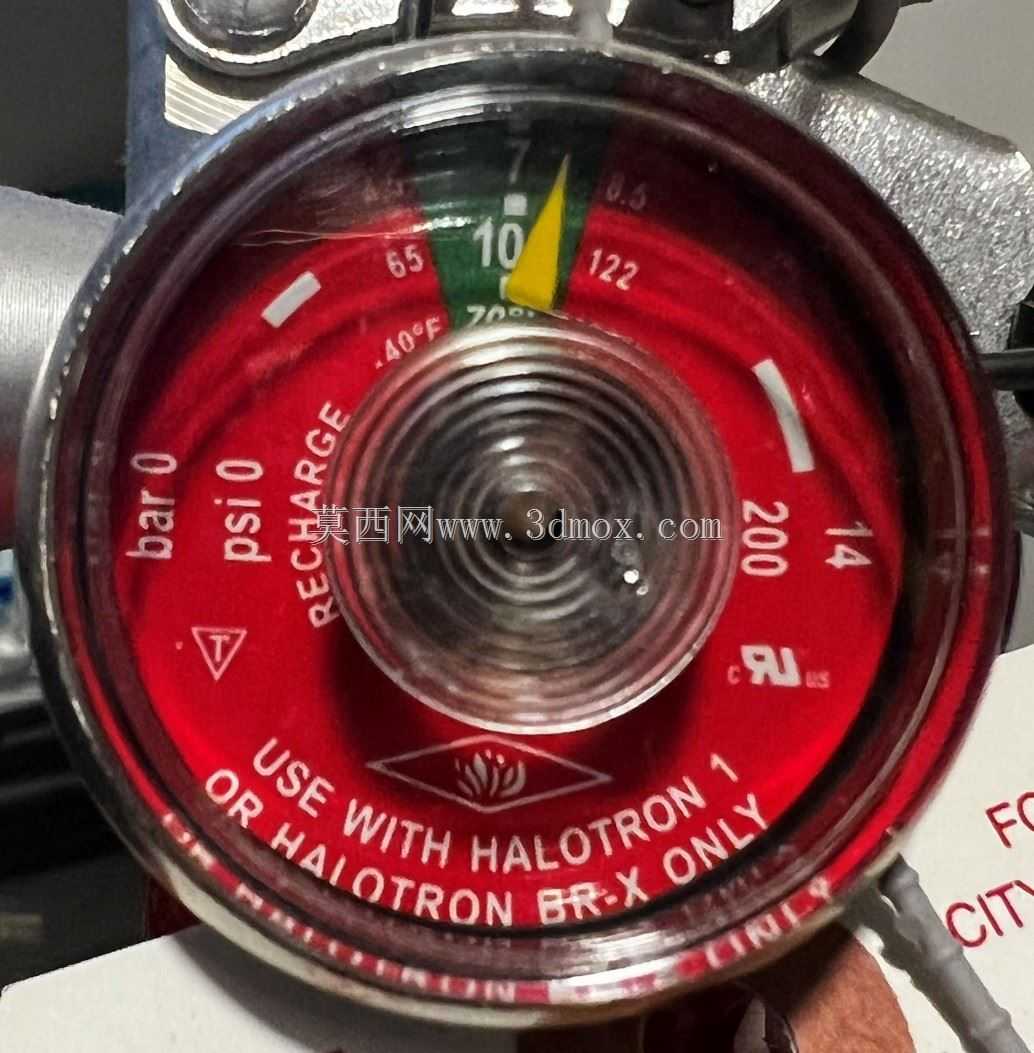

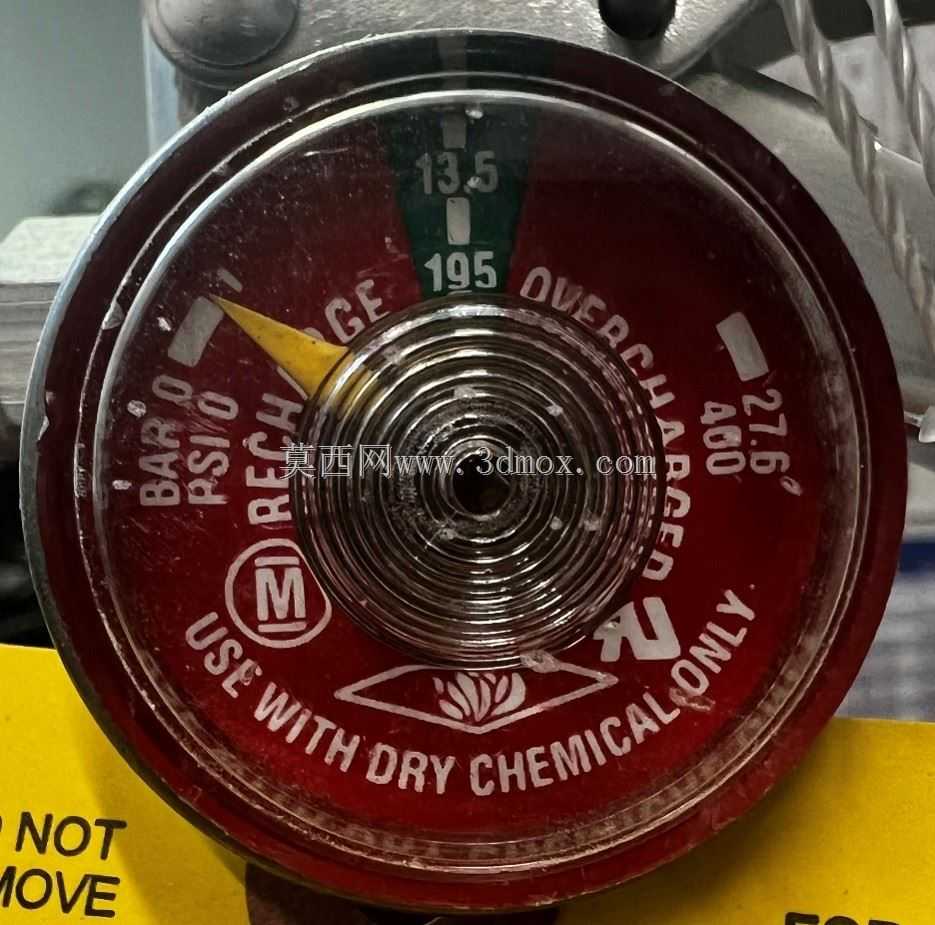

　　喷嘴部分采用直流雾化两用结构，近距离扑救时可喷出雾化干粉覆盖燃烧物表面隔绝氧气，远距离扑救时可形成直流柱状射流对准火源根部，喷射有效距离在2米到3米区间，持续喷射时间不低于8秒，足够覆盖初起火灾的扑救时长。虹吸管的下端延伸至筒体底部的弧形凹陷处，保证筒体倾斜甚至小角度倒置时仍能正常吸出灭火剂，避免喷射后期剩余灭火剂无法喷出的问题。阀体上的压力表采用三色标识区，绿色区域代表压力正常可正常使用，红色区域代表压力不足需重新充装，黄色区域代表压力偏高需检测，巡检人员无需拆解设备即可快速判断设备状态。

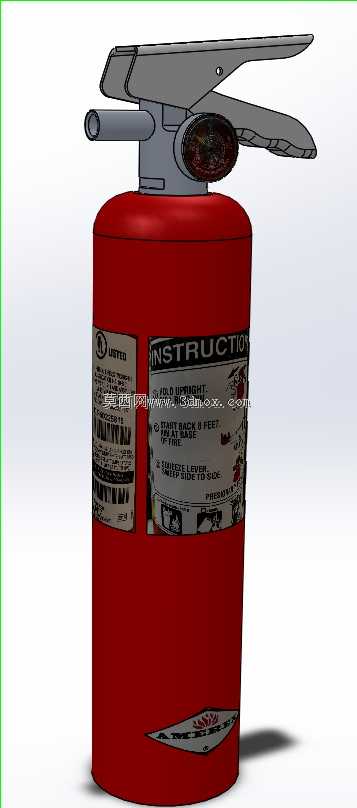

　　针对不同应用场景的适配性，该模型还原了所有可拆卸部件的装配关系，包括保险销、压把、阀芯、虹吸管、筒体、喷嘴、压力表等零件的配合公差，安装支架的带箍内径与筒体外径的配合间隙控制在1mm到2mm之间，既保证固定时不会出现松动晃动，又不会因过紧导致取用时卡滞。所有棱角位置都做了R2以上的圆角处理，避免取用时划伤操作人员，筒体底部的卷边做了加厚处理，日常直立放置时的支撑稳定性足够，受轻微碰撞不会倾倒。
