1-3/8英寸钢制管道开孔孔锯结构设计

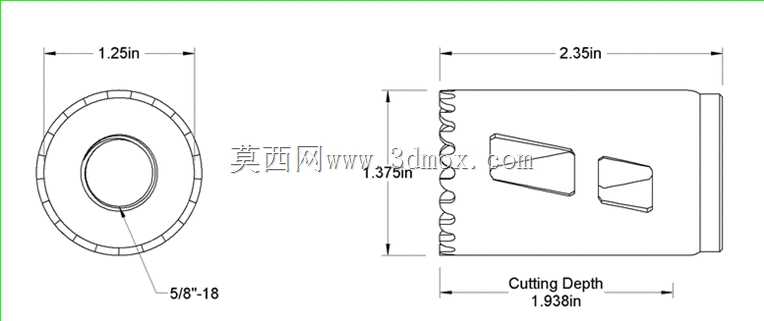

　　在现场管道安装、水电管线布设、小型金属构件开孔作业场景里，这类定尺寸孔锯是管路施工、设备维护环节常用的切削刀具，主要用于在薄壁金属管材、薄钢板上开出适配外接支管、接头的标准孔径，相比普通麻花钻，孔锯能一次成型大直径圆孔，切削阻力更小，孔壁边缘规整度更高，后续无需大量修磨就能直接对接管路配件。这款孔锯标称切削直径为1-3/8英寸，实际作业时适配在1-1/4英寸规格的金属管道或者导管周边开孔，设计时预留了1/16英寸的配合间隙，也就是行业内常说的1/8"超大间隙预留，这个间隙量是经过现场施工验证的，既不会因为间隙过小导致支管插接困难，也不会因为间隙过大造成焊接或者粘接时密封填料填充不足出现渗漏问题。

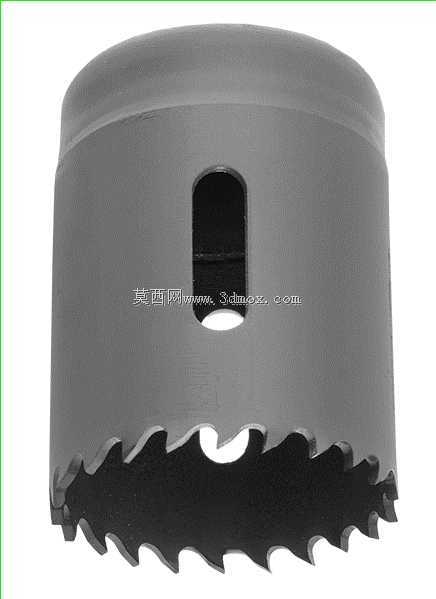

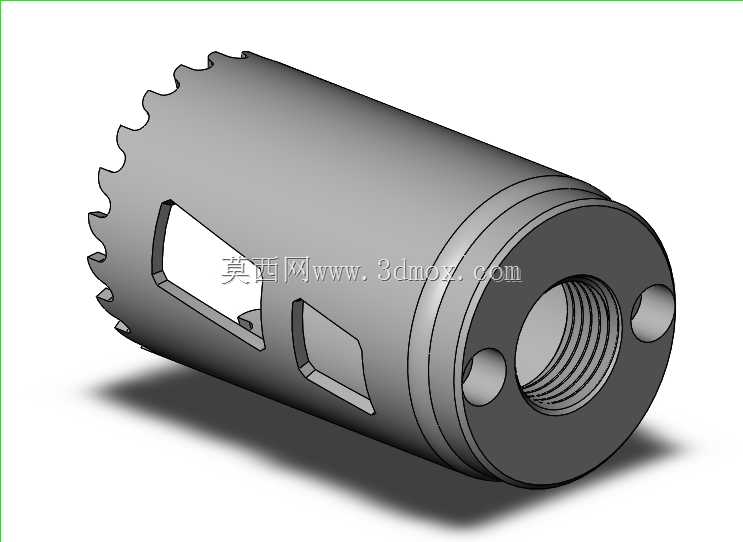

　　孔锯的有效切削深度设计为1-15/16英寸，这个深度参数覆盖了常规薄壁不锈钢管、镀锌钢管、PVC衬塑钢管的壁厚范围，单次进给就能完成管壁穿透，不需要多次调整切削行程，能有效减少薄壁管材开孔时的变形量。结构设计上，孔锯主体采用圆筒式切削结构，端部均匀排布锯齿，锯齿的齿形经过刃口角度优化，切削钢材时能顺利排屑，不会出现卡屑烧齿的问题；筒体侧面开设了两个不同尺寸的清屑窗口，大窗口用于排出大尺寸切削卷屑，小窗口用于清理细碎铁屑，开孔完成后可以直接通过侧面的清理孔捅出卡在锯筒内部的1.25英寸直径塞料，不需要额外敲击筒体就能取出料芯，能大幅降低连续开孔时的辅助作业时间。安装配合端设计有标准5/8"-18内螺纹，

　　这个螺纹规格是行业内孔锯接杆的通用接口，能直接适配市面上绝大多数标准3/8"六角孔锯接杆，不需要额外制作转换接头；同时在螺纹端的端面上对称设计了两个定位销孔，安装时接杆上的定位销会插入这两个孔内，切削过程中能传递更大的扭矩，避免重切削时螺纹打滑导致孔锯脱落，也能保证孔锯旋转时的同轴度，减少开孔时的孔径偏摆、锯齿崩损问题。实际选型使用时需要注意，这款孔锯的安装边界要匹配对应功率的手持钻或者台钻，接杆插入钻机夹头的夹持长度不小于15mm，避免高速旋转时接杆晃动；切削不锈钢管材时要搭配专用切削液降低刃口温度，延长锯齿使用寿命，切削普通碳钢管材时也要控制进给压力，不要蛮力施压，防止锯齿崩断。从建模逻辑来看，

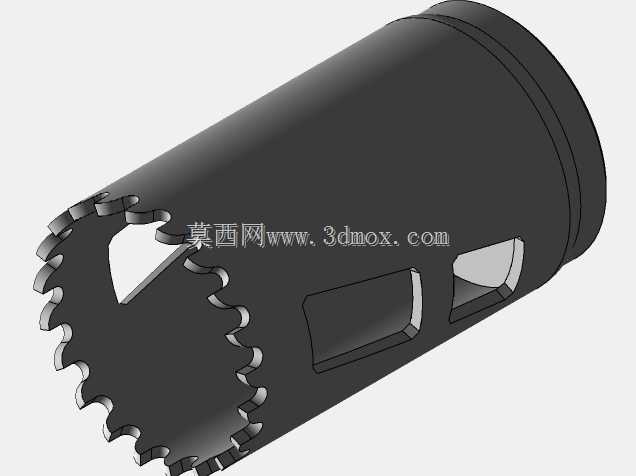

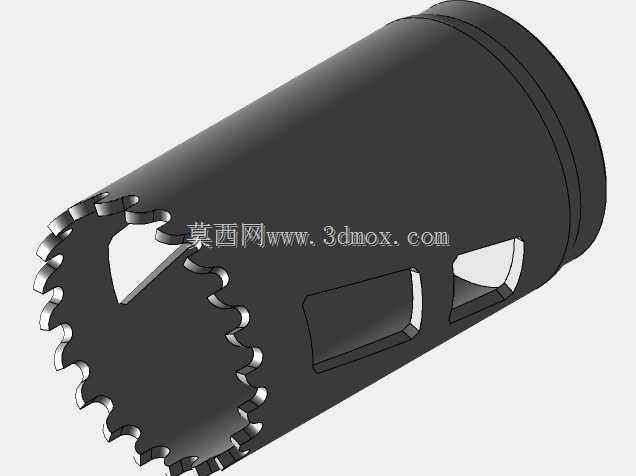

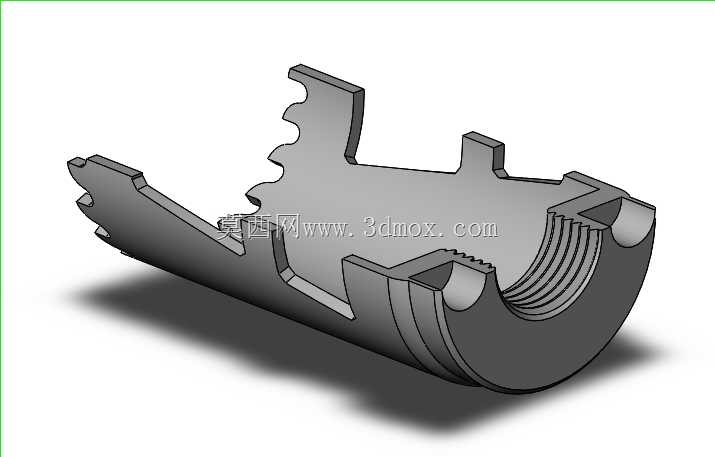

　　这款孔锯的三维结构完全还原了实物的加工特征，锯齿的齿距、刃口倾角都按照实际切削参数设计，侧面清屑孔的位置避开了筒体受力的薄弱区域，不会因为开孔削弱筒体整体刚性，螺纹端的壁厚做了加厚处理，能承受大扭矩切削时的载荷，定位销孔的位置度公差控制在0.1mm以内，保证和接杆配合时的同轴精度，这些细节设计都和现场实际使用的工况需求完全匹配，能直接用于刀具结构教学、施工工具选型演示、工装夹具配套设计的参考。
