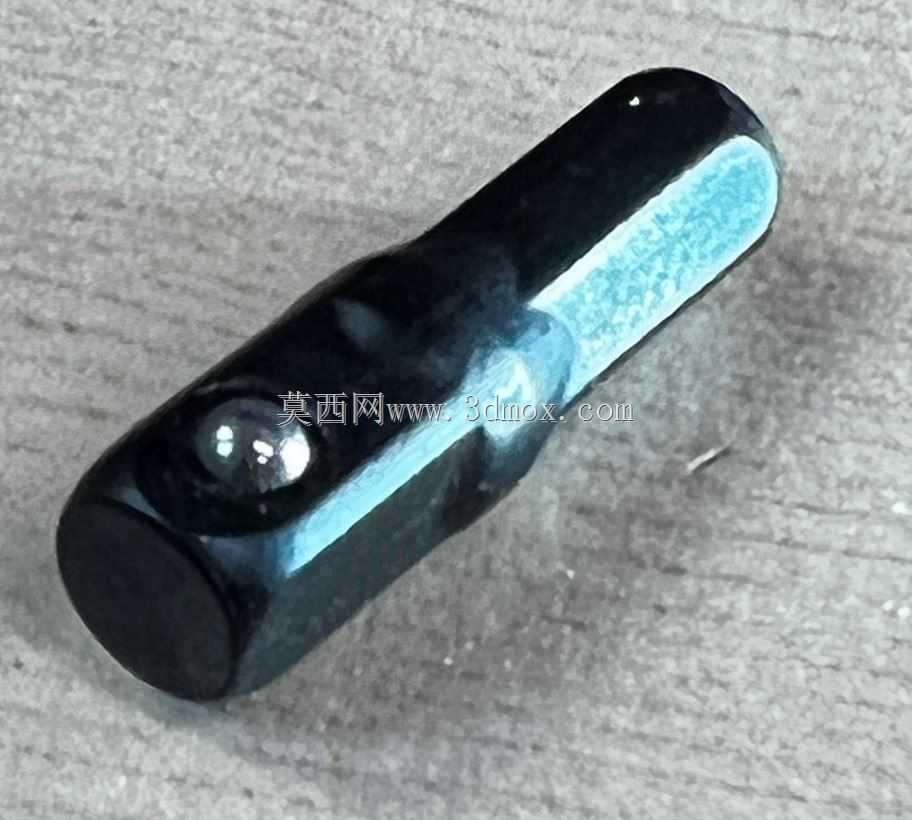

1/4英寸六角转方形驱动转接接头

　　在手动工具、小型装配工位的日常作业里，这类转接接头是解决驱动端不匹配问题的核心小部件，很多一线装配钳工的工具包里都会常备不同规格的同类转接件，毕竟现场作业时不可能携带全所有驱动规格的工具，靠转接件就能快速实现不同驱动形式的兼容，不用反复更换手柄或者驱动主体，能大幅减少工位上的工具冗余，提升狭窄空间内的作业效率。这款转接件整体采用合金钢材质加工，主体做了发黑防锈处理，表面硬度经过调质处理后能承受1/4英寸驱动规格下的额定扭矩，不会在频繁冲击加载下出现棱边磨损、驱动端崩裂的问题，日常用于电子装配、小型设备维保、家电拆装这类需要小扭矩拧紧的场景完全适配，哪怕是频繁的正反转切换加载，结构强度也能满足长期使用的要求。从结构设计来看，

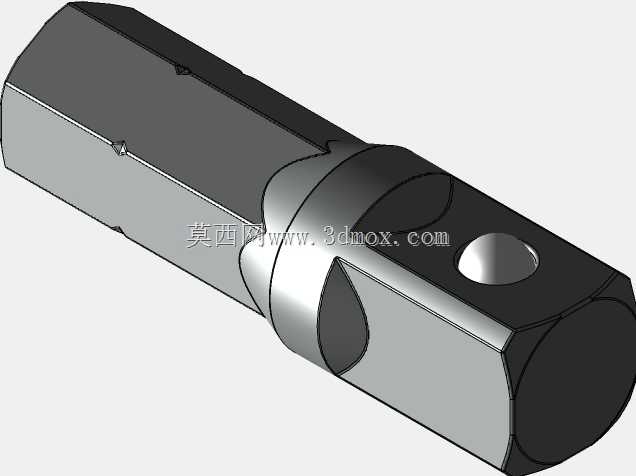

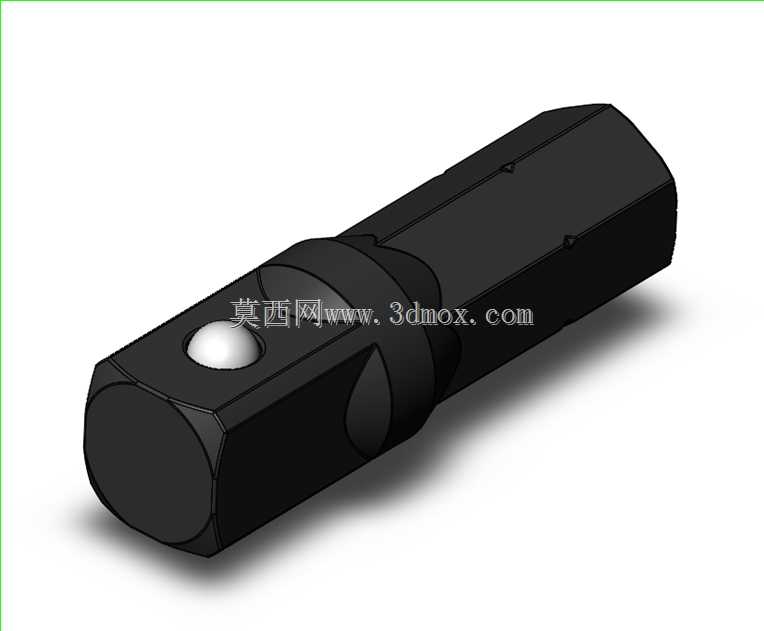

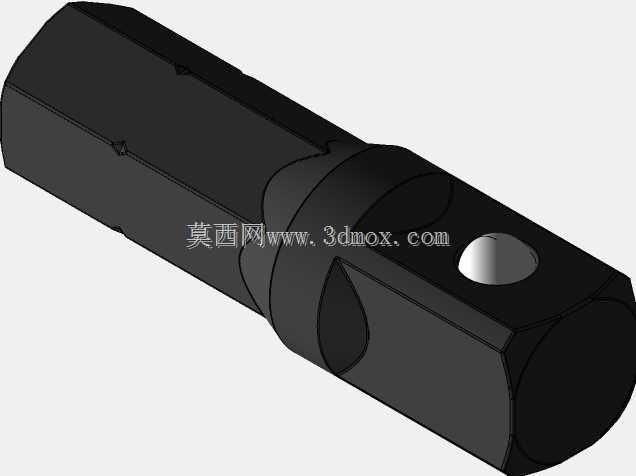

　　一端是标准1/4英寸六角柄结构，这个尺寸的六角柄可以直接插入同规格的六角驱动手柄、电动起子的六角夹头内，六角面的加工公差控制在h7级别，和驱动端配合后不会出现松旷晃动感，加载时六个受力面均匀传递扭矩，不会出现单点应力集中导致的柄部断裂；另一端是标准1/4英寸方形驱动头，用来匹配同规格的套筒，方形驱动头上设计了弹簧加载的钢珠锁紧结构，也就是图中可见的圆形钢珠部件，当套筒套入方形驱动端后，钢珠在弹簧力作用下卡入套筒对应的定位凹坑内，能防止作业过程中套筒从驱动端脱落，不需要额外的固定结构，拔卸套筒时只需要稍用力轴向拉动就能压缩弹簧让钢珠回缩，快速更换套筒。整体长度控制在1英寸，这个长度是经过实际作业场景验证的，

　　既不会因为长度过短导致深孔位置操作时手柄和工件干涉，也不会因为长度过长导致驱动端扭矩传递时出现额外的力臂放大，避免手柄端加载时转接件承受过大的弯曲应力，在狭窄的设备内部空间作业时，这个长度也能灵活调整操作角度，不会被周边的管线、结构件卡住。设计时特意在六角柄和方形驱动的衔接位置做了直径稍大的过渡轴肩，轴肩位置做了圆角过渡处理，避免截面突变带来的应力集中，当转接件承受冲击扭矩时，过渡位置不会因为应力集中出现断裂，很多廉价转接件容易在衔接位置断裂，就是因为没有做圆角过渡，截面变化处的应力集中系数过高，频繁加载后就会出现疲劳裂纹。在安装边界上，六角柄端的对边尺寸严格遵循1/4英寸六角驱动的通用标准，

　　不管是手动的六角旋柄还是充电式起子的六角夹头，只要是适配1/4英寸六角柄的驱动工具都能直接装夹，不需要额外调整夹头尺寸；方形驱动端的对边尺寸同样符合1/4英寸方驱的行业通用标准，所有同规格的六角套筒、批头套筒都能直接适配，钢珠的突出量控制在0.8mm左右，既可以保证锁紧力足够，又不会出现套筒卡滞无法拆卸的问题。实际使用时，这类转接件不需要额外的维护，表面的发黑层能在常规车间环境下起到防锈作用，就算沾到少量的机油、清洗剂也不会出现锈蚀，平时用完擦干净表面的油污和金属碎屑放在工具盒里就能长期使用。很多装配场景里，工人往往只带一把1/4英寸六角驱动的电动起子，搭配不同的转接件就能适配各种规格的方驱套筒，不用同时携带六角驱动和方驱驱动的两把工具，尤其是在高空作业、外出维保这类不方便携带大量工具的场景，一个小小的转接件就能拓展现有工具的使用范围，减少工具负重。从建模细节来看，所有的棱边都做了微小的倒角处理，没有尖锐的毛刺边，不管是装夹驱动端还是安装套筒，都不会划伤手部，钢珠和内部弹簧的安装孔位尺寸配合精准，钢珠不会从孔位掉出，弹簧的预紧力经过调校，锁紧套筒时不会出现过松或者过紧的情况，方形驱动端的四个棱边做了微小的倒棱，插入套筒时能自动导正，就算是视线不好的盲操作位置，也能快速把套筒套入驱动端，不用反复对位调整。
