工业铝型材用2英寸角撑连接支架

　　在工业铝型材框架搭建的各类场景中，角撑类连接件是保障框架节点刚性、避免型材拼接处出现应力形变的核心辅件，这款2英寸规格的角撑支架，就是专门适配1英寸T形槽铝型材的直角连接加强构件。日常做设备护罩框架、流水线工作台侧支撑、物料架角部加固的时候，很多新手会直接用角码搭配螺栓锁付，但遇到框架承受侧向载荷、频繁受振动的工况，普通薄角码很容易出现折弯变形，甚至螺栓孔位被拉豁的问题，这款角撑采用三角斜撑的整体式结构，刚好能弥补普通直角连接件的刚性不足。

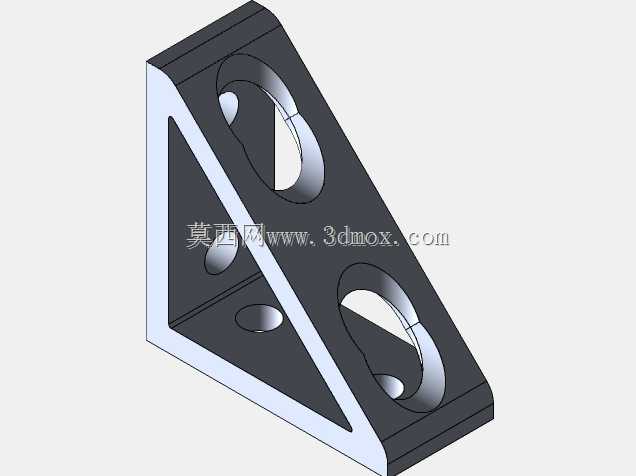

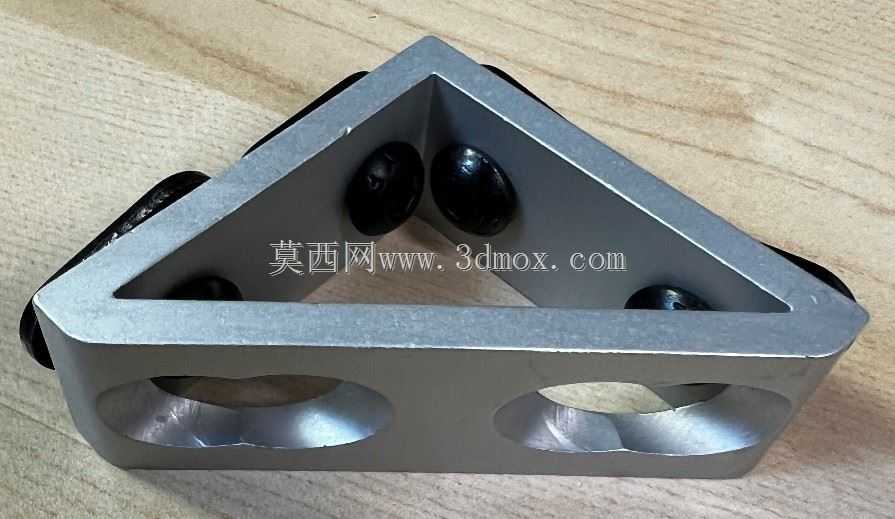

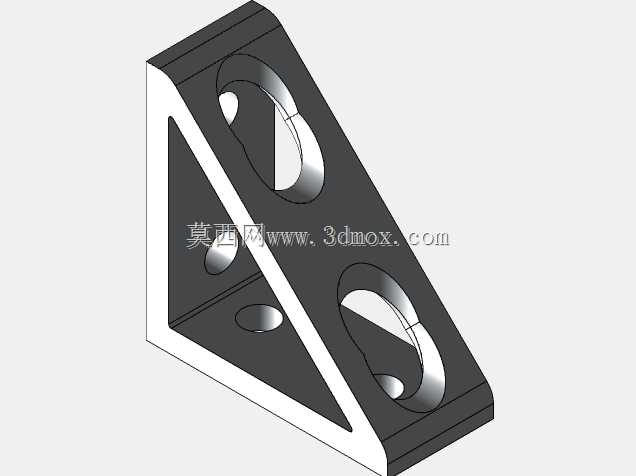

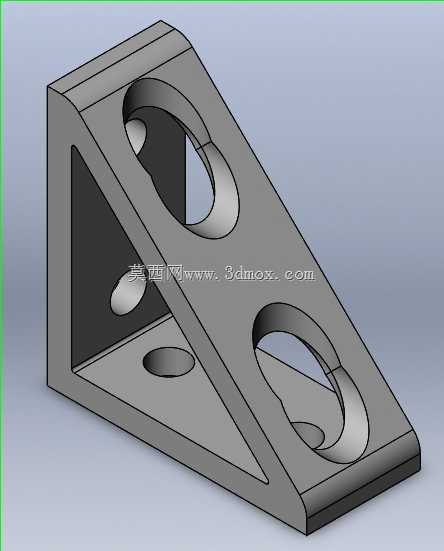

　　从结构设计来看，它的两个垂直安装面分别贴合铝型材的相邻槽面，中间的斜向支撑板形成45度的传力路径，能把垂直方向的载荷直接分解到两个型材的安装面上，避免应力集中在连接螺栓上。两个安装面上都预留了适配1/4-20规格螺钉的长圆形间隙孔，这种长孔设计不是加工误差，而是特意留的安装调节余量——现场搭框架的时候，铝型材的切割端面很难做到绝对90度精准，长孔允许安装时微调支架的位置，抵消型材下料的尺寸公差，不会出现孔位对不上、强行锁螺栓导致型材别劲的问题。算上斜撑面的两个过孔，整个支架一共四个安装孔位，锁付后四个受力点均匀分布在两个型材的槽道上，不会因为单点受力过大压伤铝型材的槽口。

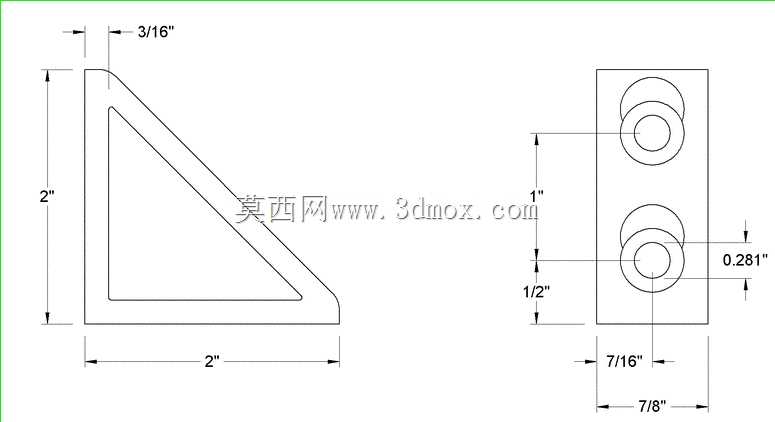

　　实际选型的时候要注意安装边界：这款角撑的两个垂直边长度都是2英寸，也就是大概50.8毫米，安装时要确保铝型材的角部有足够的平面空间，不会和型材端面上安装的其他配件、板件产生干涉。它的厚度适配1英寸T槽铝型材的槽宽，安装后支架的外表面和铝型材的表面基本齐平，不会突出太多影响后续门板、封板的安装。和那种分体式的角撑配件不一样，这款是整体成型的结构，没有拼接焊缝或者铆接点，长期受交变载荷的时候不会出现拼接处松脱的问题，用在有振动的设备机架上，比如小型输送线的支架、检测设备的外框，能有效减少框架的晃动量，提升整体结构的稳定性。

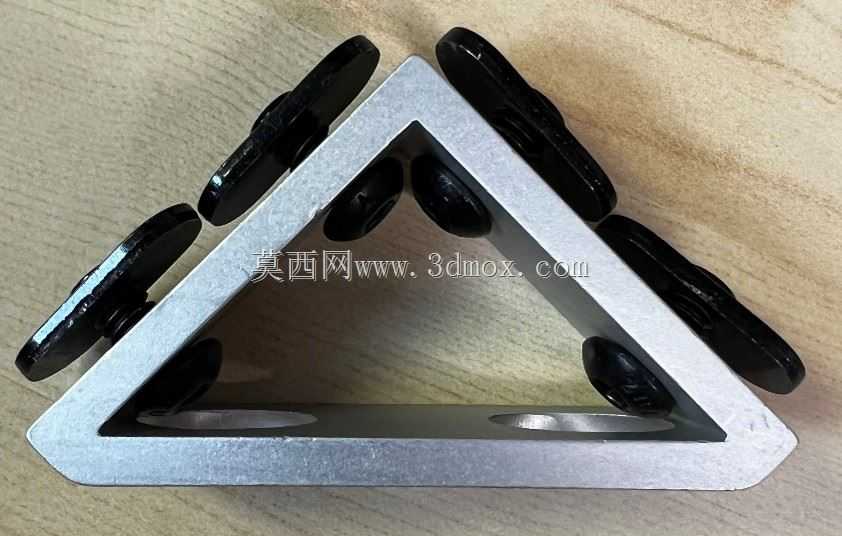

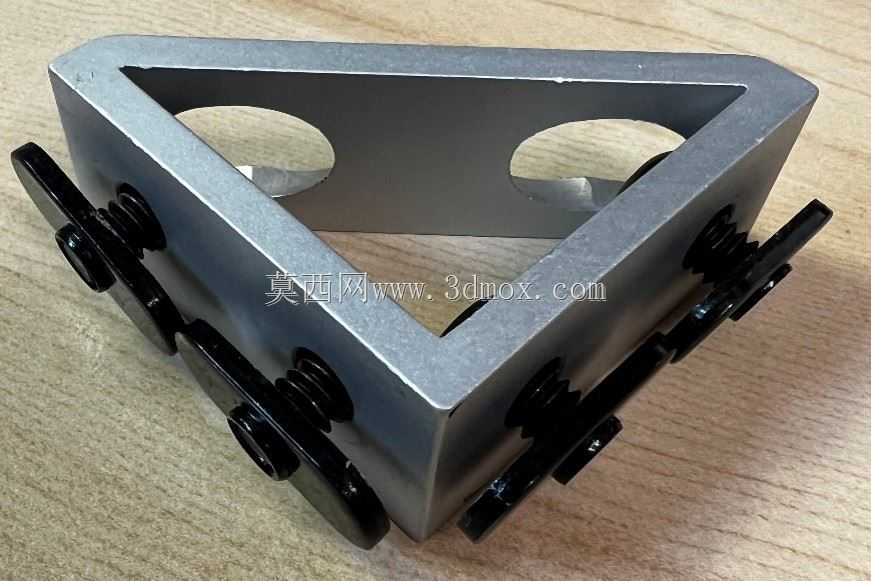

　　很多人做铝型材框架设计的时候，容易忽略角部的加强，只靠型材端面的连接螺栓承重，一旦框架上放置的负载偏重，或者设备运行时有持续振动，时间长了螺栓容易松动，框架的垂直度会慢慢偏移，后期调试设备的时候要反复调整水平。在角部加装这种角撑支架，相当于给直角节点加了一道斜向的支撑筋，不需要额外增加型材的规格，就能把节点的抗扭、抗弯刚度提升至少40%，还能减少框架整体的型材用量，控制项目成本。安装的时候不需要额外在铝型材上打孔，直接把T型螺栓提前塞进铝型材的槽道里，对准支架上的安装孔，拧紧螺母就可以完成固定，拆装调整都很方便，后期如果框架需要改型，拆下来的支架还能重复利用，不会像焊接角撑那样破坏型材表面，无法二次调整。

　　从受力角度分析，当框架的垂直面受到侧向推力的时候，斜撑板会承受压应力，两个安装面的螺栓承受剪切力，整体的受力路径非常顺畅，没有应力集中的薄弱点。支架的所有孔位都做了沉孔处理，螺钉拧紧之后钉头不会突出支架表面，避免刮伤安装人员或者挂到线缆、管线。边缘位置都做了小圆角过渡，没有尖锐的毛刺，安装的时候不会划手，也不会刮破后期包覆的钣金或者亚克力封板。在做一些需要频繁移动的铝型材小车、移动式工具架的时候，这种角撑的优势更明显，移动过程中产生的颠簸冲击力，会被斜撑结构分散到整个框架上，不会因为反复冲击导致角部连接失效。
