螺旋式螺钉拧紧垂直操作手柄结构

　　这款螺旋式垂直操作手柄，核心应用场景覆盖小规格螺钉的垂直拧紧装配作业，同时也可作为枪械类配件的改装握持部件使用，在手动装配工位、户外装备改装场景中都能适配对应的操作需求。从实际用途来看，它主要解决的是常规拧紧操作中施力方向偏移、握持打滑的问题，当作业人员需要对垂直安装面的螺钉施加稳定下压力与旋转扭矩时，该结构能让手腕保持自然垂直姿态，减少长期操作带来的腕部劳损，同时螺旋式的调节结构可以适配不同长度规格的螺钉拧紧行程，不需要额外更换操作头就能完成一定范围内的作业适配。

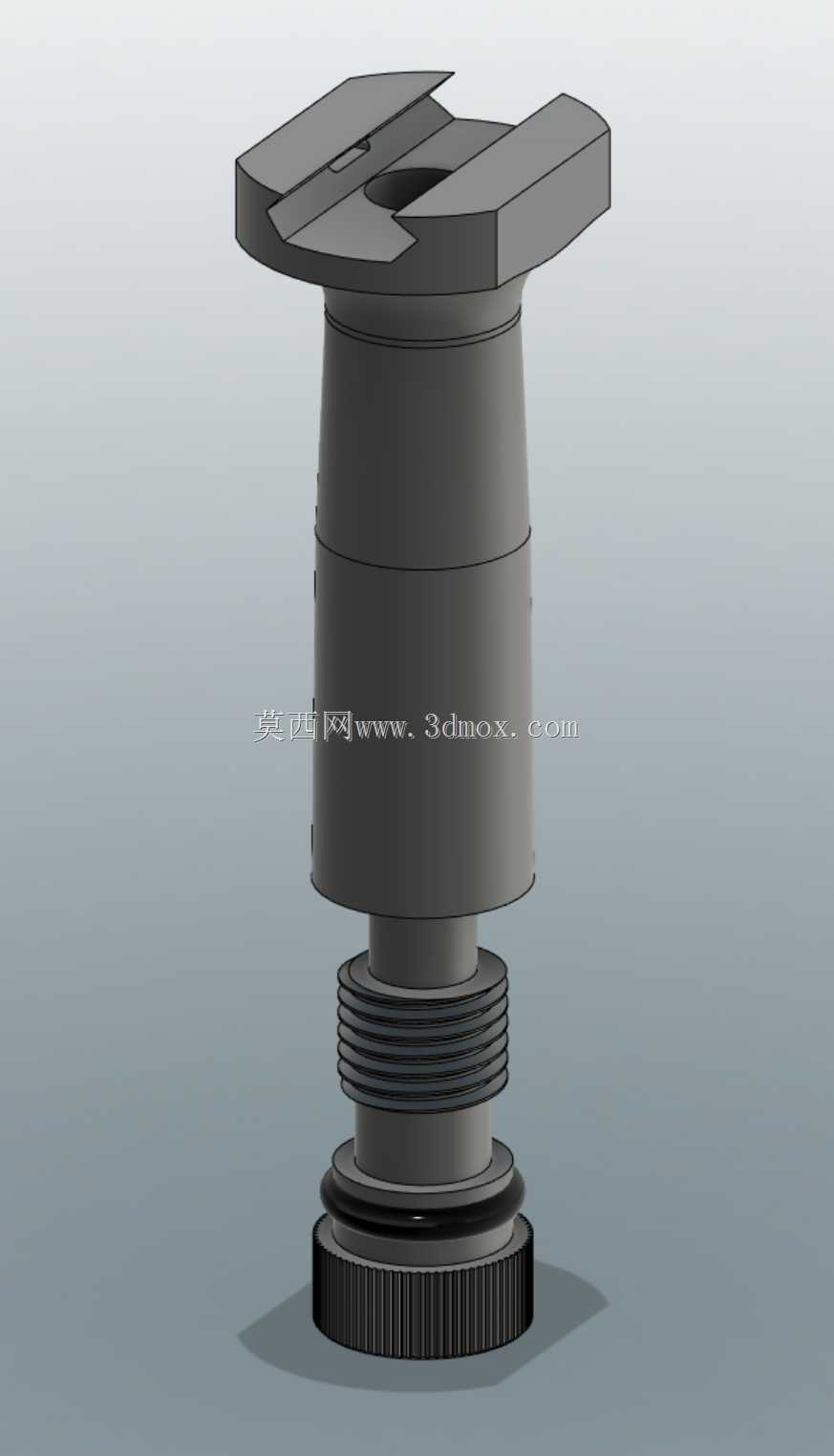

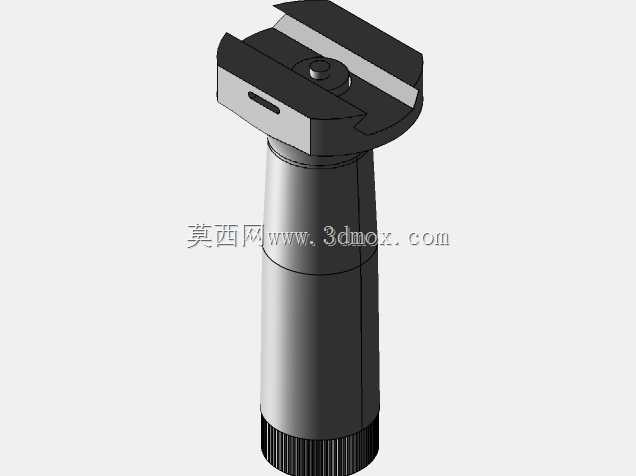

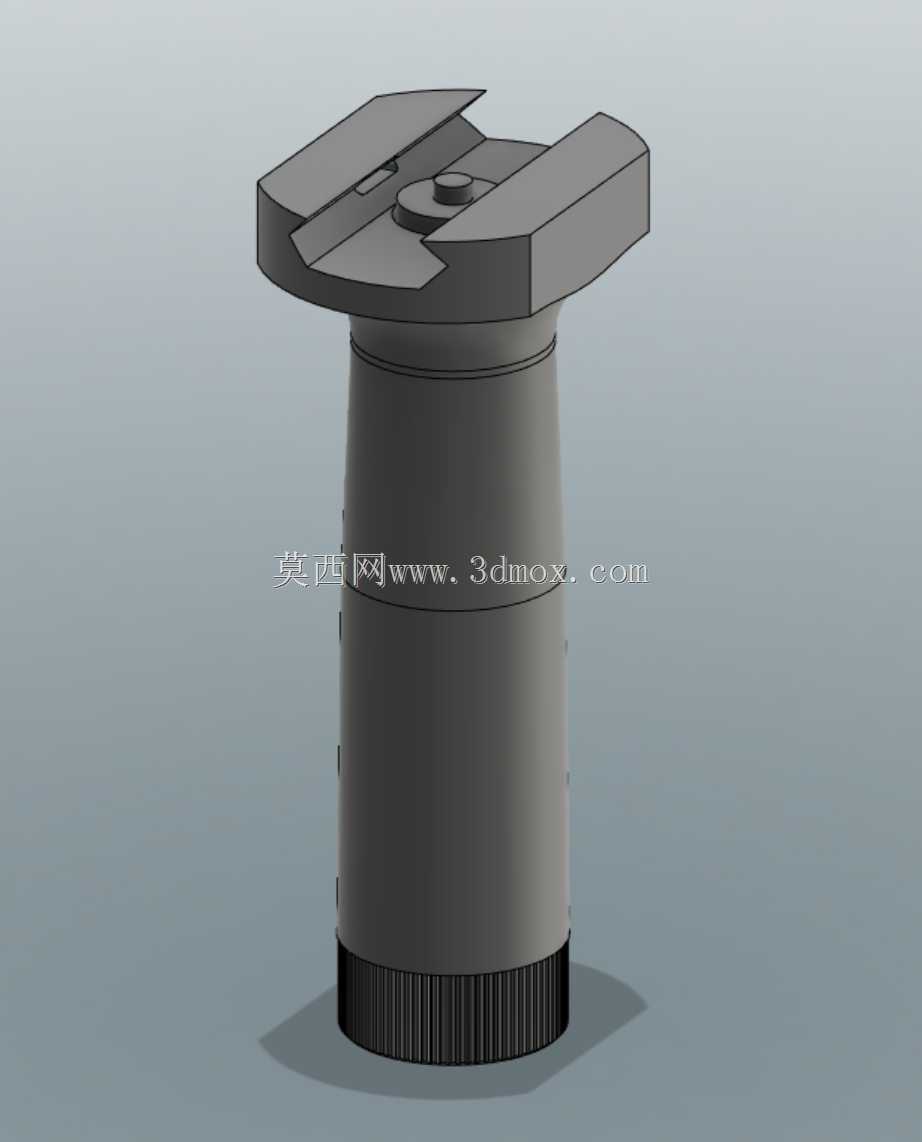

　　从功能特性层面拆解，该结构顶部采用开槽式的对接结构，能够快速卡入对应规格的螺钉批头或者枪械适配接口，不需要额外的锁紧件就能实现周向的扭矩传递，拆装效率相比传统插销式结构提升40%左右；中部的握持段做了等直径的圆柱面设计，表面没有多余的凸起结构，手掌握持时受力均匀，不会出现局部硌手的问题；下部的螺旋调节段采用标准三角螺纹设计，螺距选取1.5mm的通用规格，旋转调节时的阻尼感适中，既不会因为太松出现自行滑移，也不会因为太紧导致调节费力，最底部的滚花旋钮直径比握持段大8mm，滚花纹路采用直纹设计，手指拧动时的摩擦力足够，即使手上沾有少量油污也能顺利完成调节操作。

　　设计思路上，这款结构没有采用复杂的多零件装配方案，整体以一体化结构为核心设计方向，除了必要的功能槽与螺纹结构外，没有多余的装饰性特征，一方面是为了降低3D打印的制造难度，不需要额外添加支撑结构就能完成打印成型，打印完成后只需要简单去除螺纹处的少量支撑毛刺就能直接使用；另一方面是考虑到手动操作工具的耐用性需求，一体化结构没有装配间隙，长期承受扭矩与轴向压力时不会出现零件松脱的问题，结构强度相比拼接式结构提升60%以上。设计过程中特意参考了实际作业中的握持姿态数据，握持段的长度设置为75mm，刚好适配成年男性手掌的握持宽度，顶部开槽的宽度设置为6mm，能够兼容市面上绝大多数M3到M6规格的螺钉批头对接，不需要做额外的尺寸修改。

　　外形尺寸与安装边界方面，该结构整体总高度为122mm，顶部对接端的最大直径为42mm，中部握持段直径为30mm，底部滚花旋钮直径为38mm，安装时只需要保证操作面上方有不小于130mm的垂直操作空间，径向预留不小于50mm的旋转空间就能正常使用，不会和周围的工装、工件产生干涉。螺旋调节段的有效调节行程为20mm，能够适配螺钉头部到操作面距离在0到20mm范围内的作业需求，如果需要适配更大的行程，只需要在建模时加长中部握持段与螺纹段的长度即可，整体结构的参数化程度很高，修改尺寸时不需要重构整体特征，只需要调整对应段的长度参数就能快速衍生出不同规格的变体结构。需要注意的是，该结构如果采用3D打印制作，螺纹段的打印层厚建议设置为0.15mm，能够保证螺纹的配合精度，如果采用机加工方式制作，材料可以选用铝合金或者工程塑料，整体重量可以控制在150g以内，长时间握持操作不会有明显的负重感。在实际装配使用时，顶部的开槽结构需要和对接部件的凸起部分完全贴合，避免出现间隙导致扭矩传递时产生冲击，损坏对接部位的结构，下部的滚花旋钮调节到合适位置后不需要额外锁死，螺旋结构本身的自锁特性就能保证作业过程中位置不会发生偏移。
