6×8厘米双面镀锡通用DIY原型PCB板

　　这款6×8厘米规格的双面镀锡原型PCB板，是电子电路开发、教学实验场景中极为常用的基础焊接载体，日常做点对点DIY焊接、功能模块验证、临时电路搭试时，这类通用板能省去定制PCB的开板周期与成本，快速完成电路功能的实物验证。从结构设计来看，板体整体长宽尺寸为60mm×80mm，板厚1.6mm，是行业内通用的标准板厚规格，既保证了板体自身的结构刚性，不会在焊接、插拔元器件时出现过度弯折，也适配常规排针、接插件的引脚焊接深度，不会出现引脚穿透不足或者余长过长的问题。板面采用标准2.54mm孔距阵列排布，这个孔距完全匹配直插式元器件的引脚间距，不管是常见的直插电阻、电容、二极管、三极管，还是DIP封装的集成芯片、排针排母，

　　都能直接插入孔位完成定位，不需要额外做孔位加工。板上的过孔孔径为0.95mm，这个尺寸经过实际焊接验证，既能让常规直插元器件引脚顺利穿过，又不会因为孔径过大导致焊接时焊锡过度渗漏到背面，影响背面布线或者焊接操作。板体两侧设计有带通孔的垫板区域，这个区域的孔位主要用于板体的安装固定，不管是用铜柱将板体固定在设备外壳内，还是用螺丝固定在实验台架上，都可以通过这两侧的通孔完成锁紧，不需要额外在板体上打孔，避免破坏内部的焊接孔位阵列。双面镀锡的工艺设计，让板体两面都具备可焊接性，做复杂电路搭试时，可以在板面两面分别走不同的信号线路，减少飞线的杂乱程度，同时镀锡层也能提升铜箔的抗氧化能力，延长板体的存放周期，

　　不会因为存放时间过长出现铜箔氧化难以焊接的问题。在实际教学场景中，这类板是电子类专业学生入门焊接、学习电路原理的常用耗材，从基础的点亮LED电路，到复杂的单片机最小系统搭建，都可以通过这块板完成焊接组装，不需要专门绘制PCB打样，能让学生把精力集中在电路原理理解和焊接技能练习上。在产品研发的早期验证阶段，硬件工程师可以用这块板快速搭试功能电路，验证新的电路方案是否可行，在方案定型前不需要投入开模、打样定制PCB的成本，能有效缩短前期研发的验证周期，快速排查电路设计中的潜在问题。在搭建演示展板、临时功能展示装置时，这块板也可以作为核心电路的承载基板，通过两侧的固定孔将板体安装在展示架上，焊接好的电路稳定可靠，

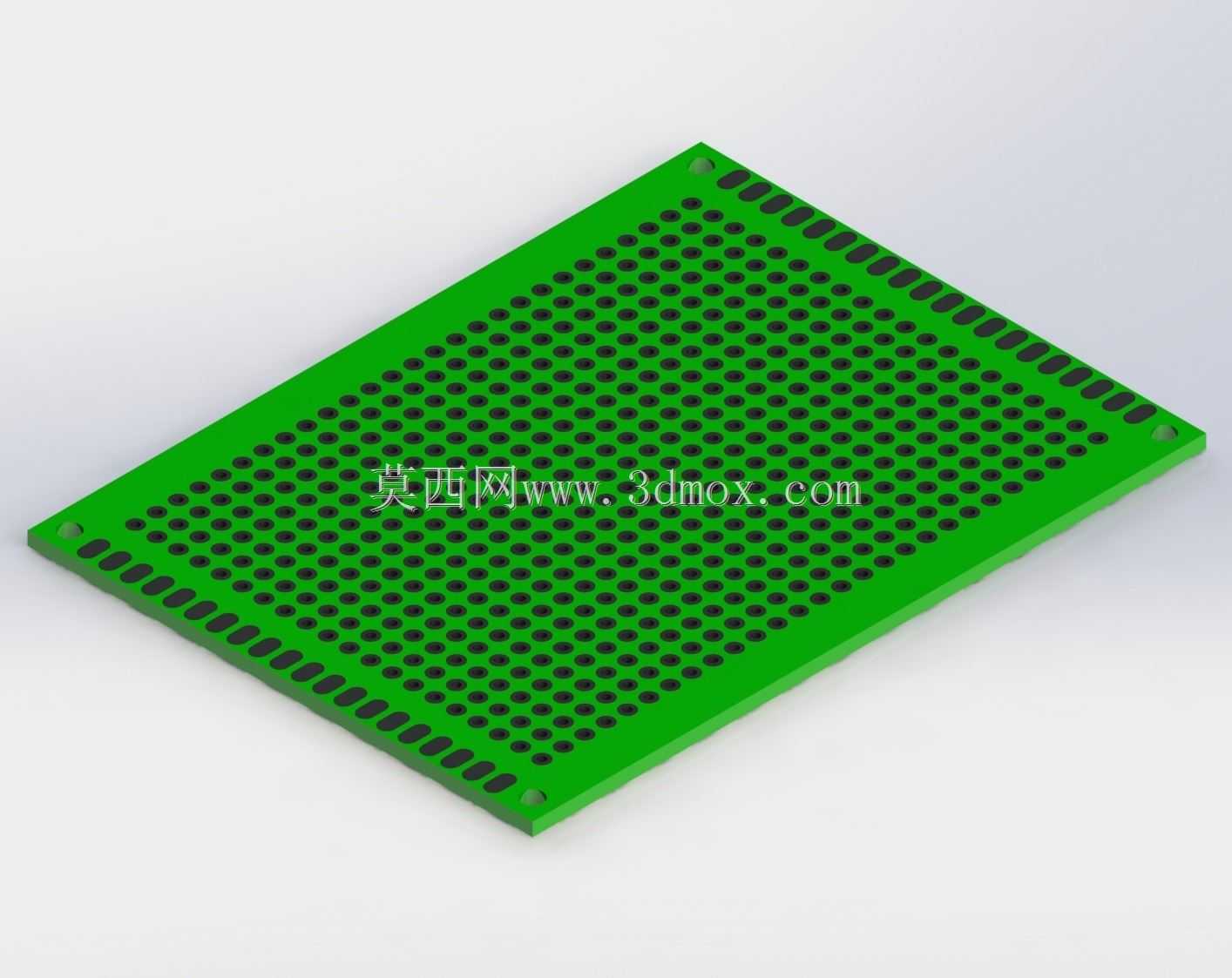

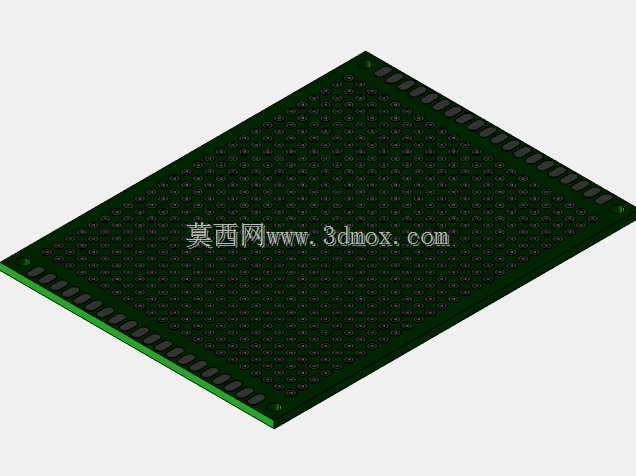

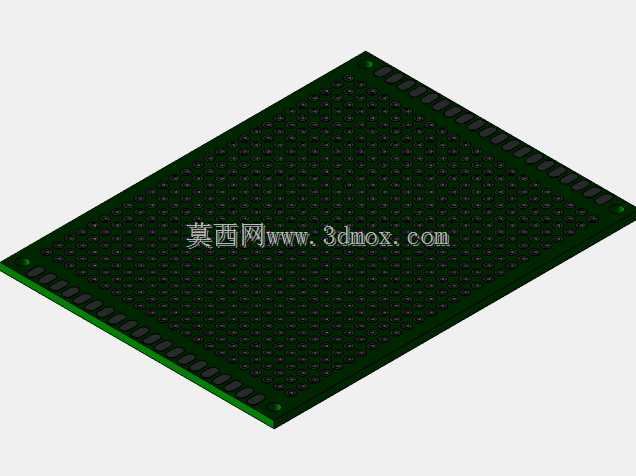

　　能够满足长时间演示展示的使用需求。板体边缘的孔位阵列做了等距排布，除了固定安装之外，也可以用来焊接外接的输入输出接插件，方便和外部设备、电源、信号源做连接，不需要额外占用板面中间的焊接区域。做三维建模时，这块板的模型完全还原了实物的孔位排布、板厚、边缘固定孔的位置，在做设备整体结构装配时，可以直接将这个PCB板模型导入装配体，验证板体和外壳、其他结构件的安装间隙是否合理，检查接插件位置是否和外壳开孔对齐，提前排查结构干涉问题，减少后续实物组装时的调整工作量。
