垂直极化莫克森开关阵列Tunstile天线结构

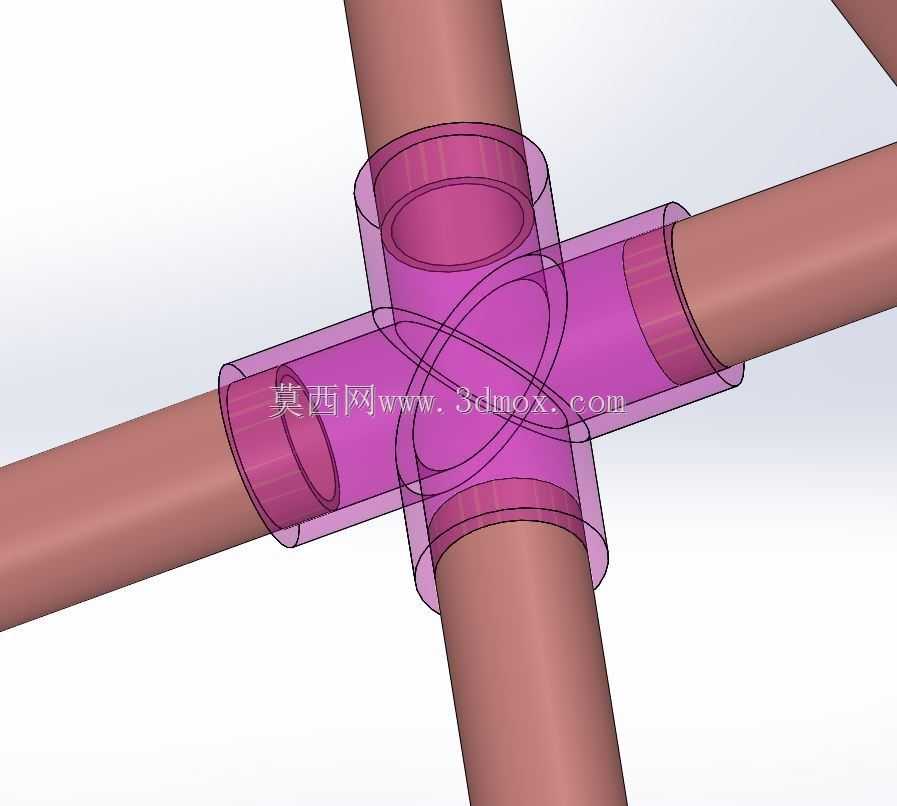

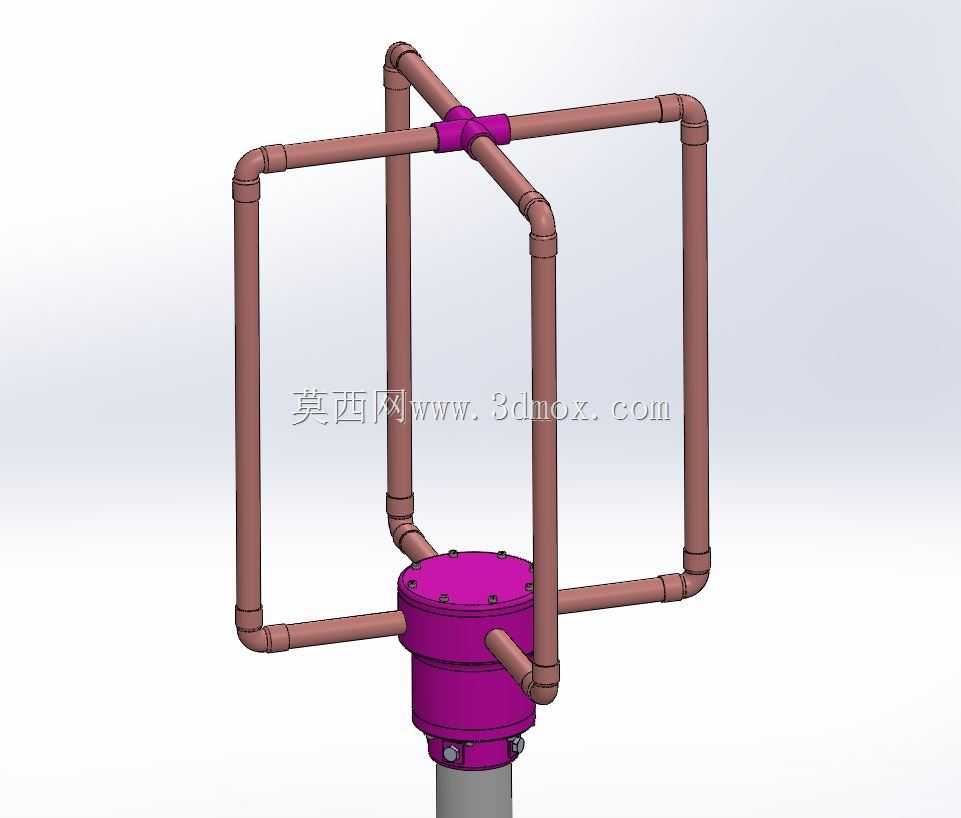

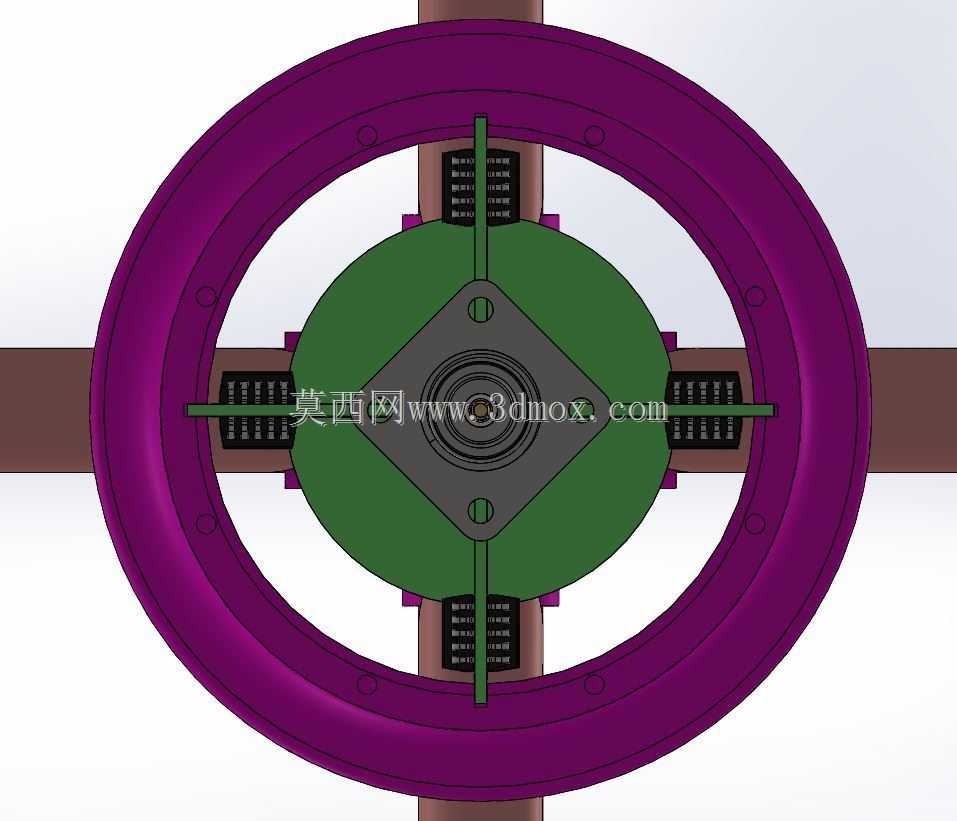

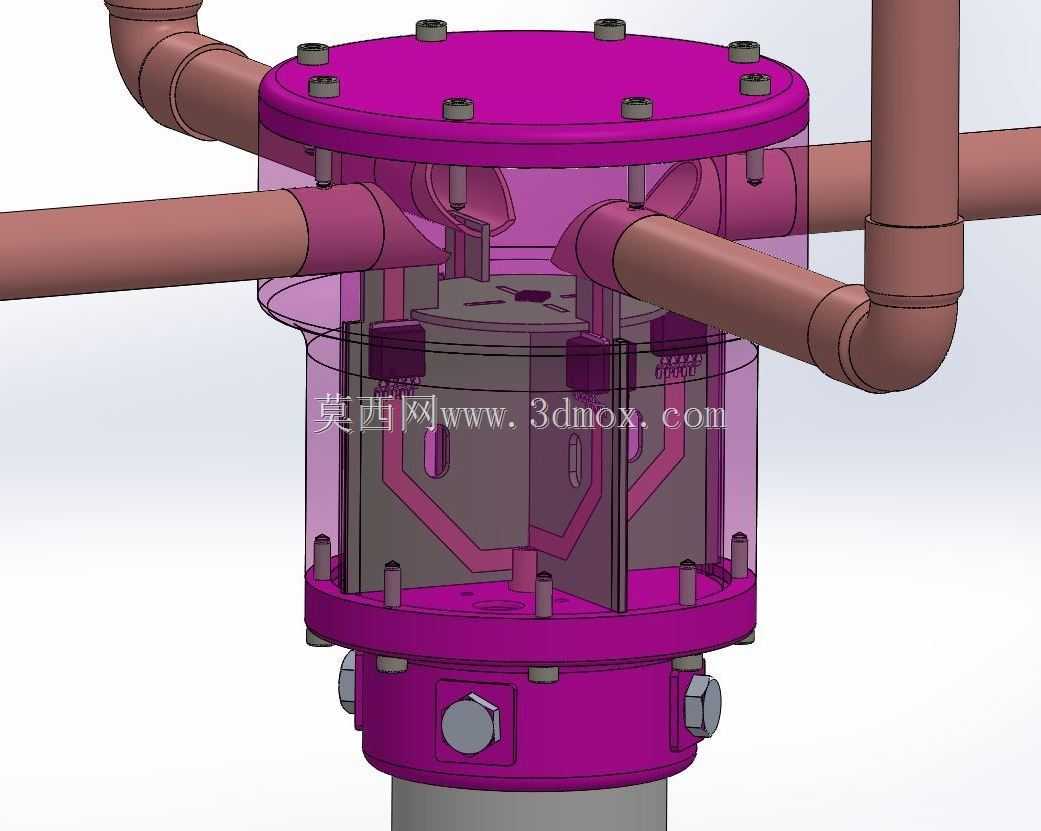

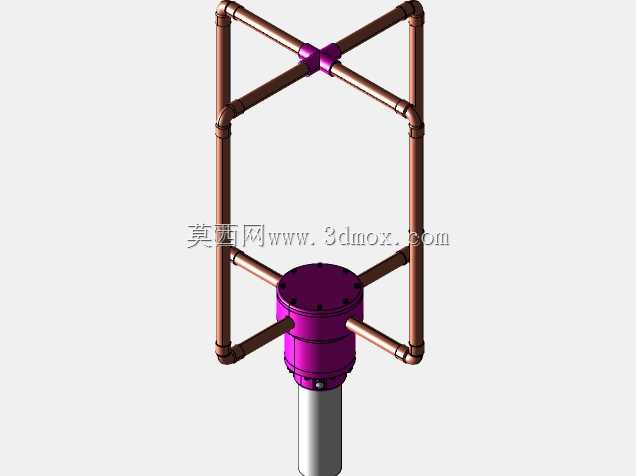

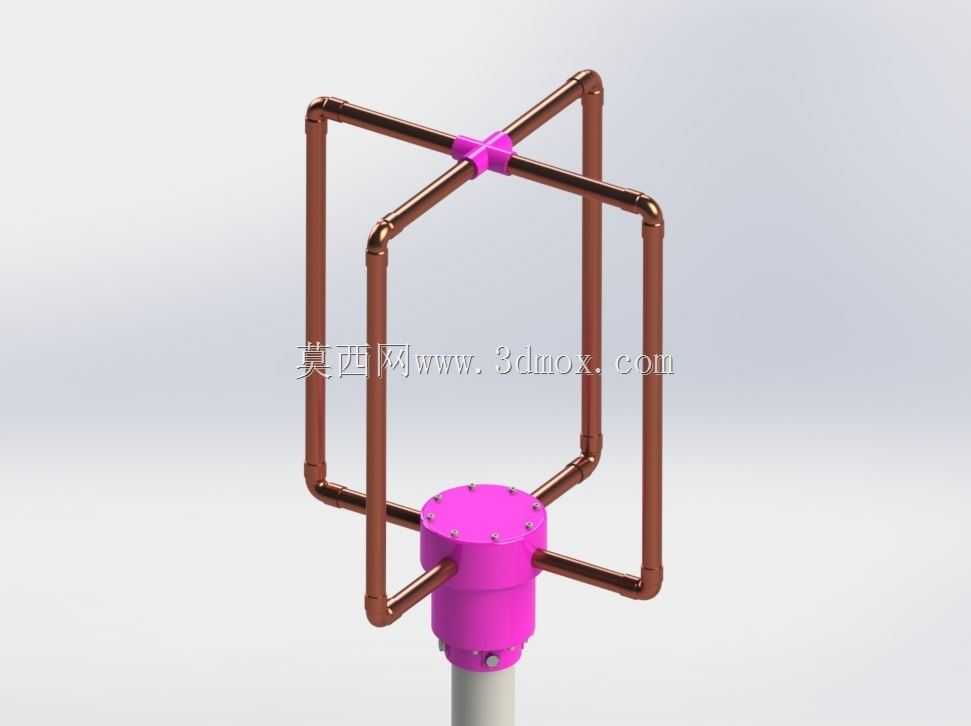

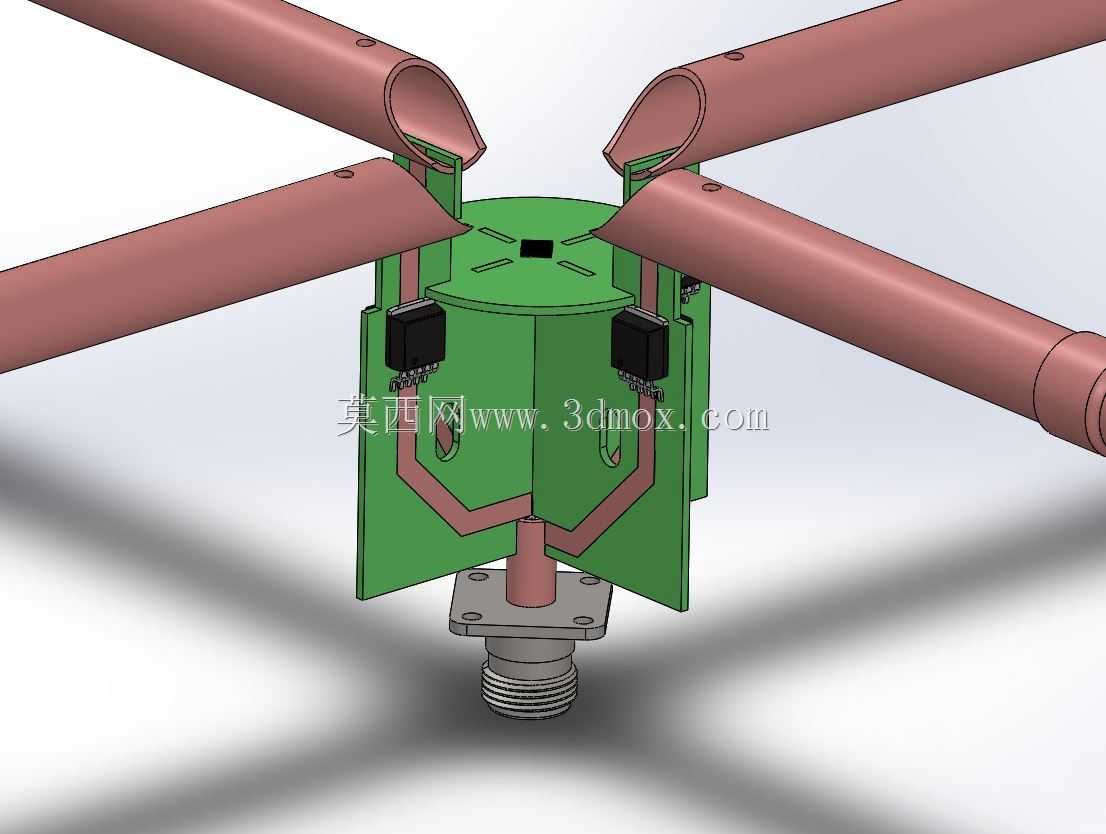

　　这款垂直极化莫克森开关阵列天线，核心采用1/2英寸铜管作为辐射振子主体结构，铜管弯折形成四个对称的辐射臂，交叉位置通过绝缘固定件完成定位，保证各振子间的间距精度与结构稳定性，避免金属接触带来的性能偏移。天线底部的馈电基座采用金属壳体封装，内部集成多组PCB功能板，每个MOSFET对应50欧姆馈电链路，单块PCB承载两个元件，通过互锁结构完成三块核心PCB的堆叠装配，最顶部的MCU板负责逻辑控制，未在外观中显露的MOSFET驱动器紧邻MCU布置，缩短高频信号的传输路径。

　　从实际工程应用来看，这类天线多用于业余无线电通信、近距离射频信号收发、局域无线信号覆盖场景，也可适配以太网PoE供电的无线接入节点，支持通过开关切换不同的辐射模式，调整信号覆盖的方向与极化特性，适配不同场景下的信号收发需求。设计过程中特意将低压数字部分做带状线布局，搭配can屏蔽罩覆盖MCU区域，从控制板到栅极驱动器的开关PCB走线全部做等长与屏蔽处理，栅极信号链路也做了抗干扰设计，避免电磁干扰导致MOSFET误切换，影响天线的工作状态。

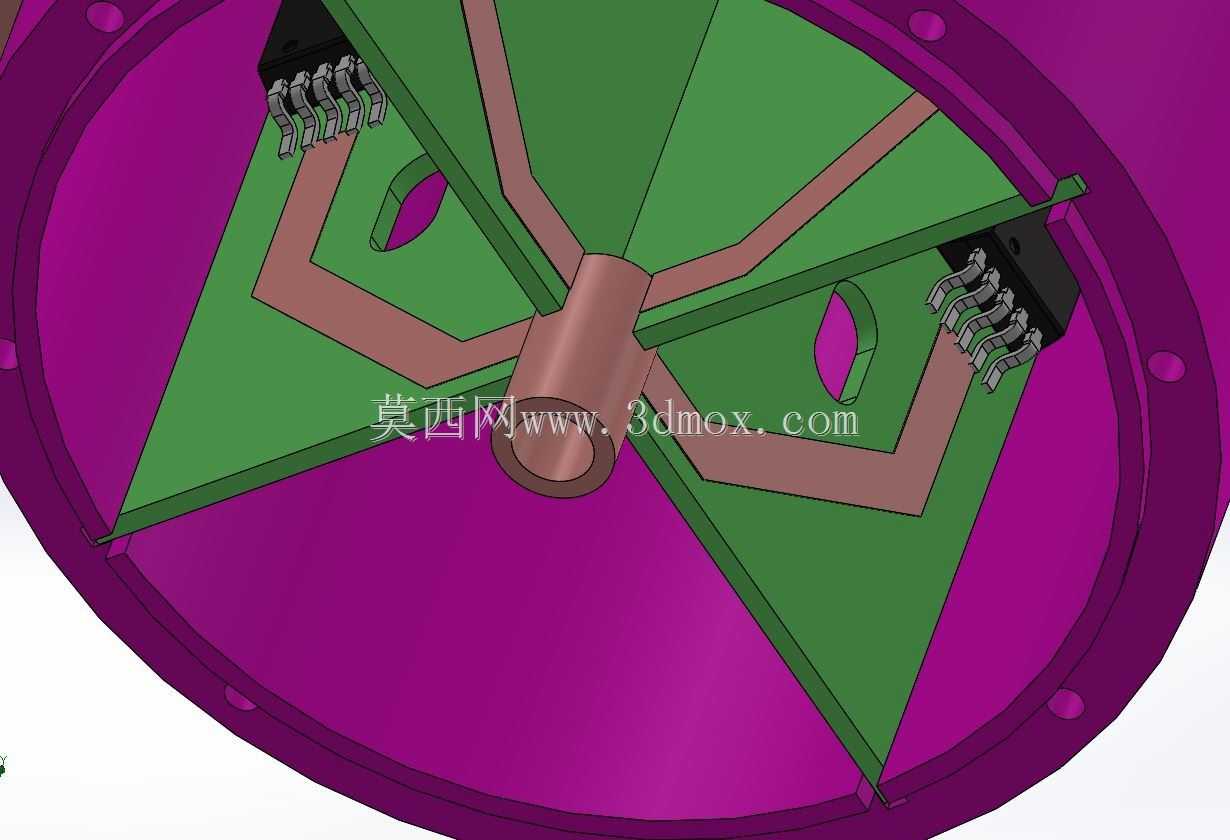

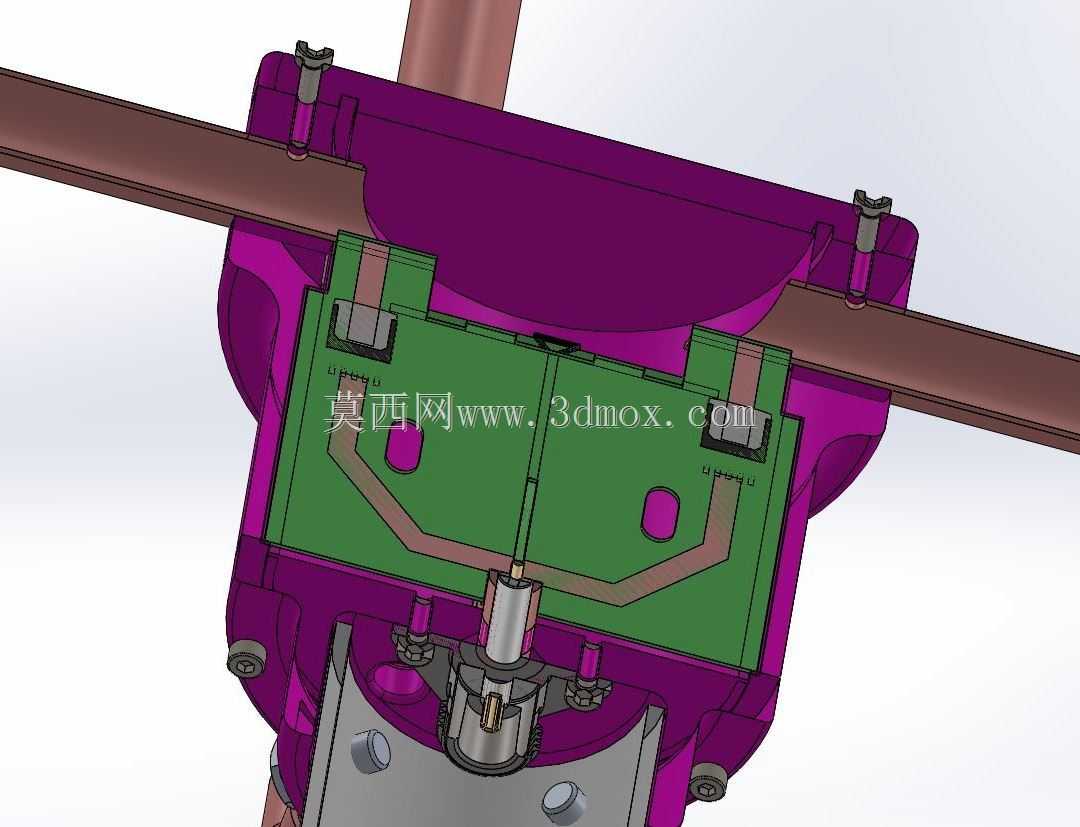

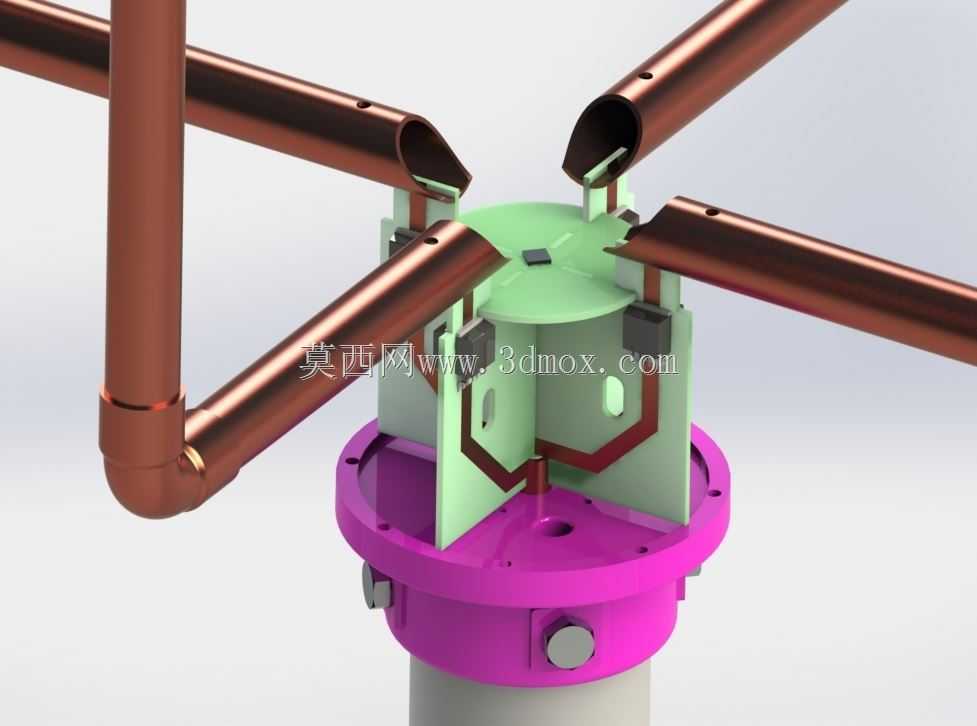

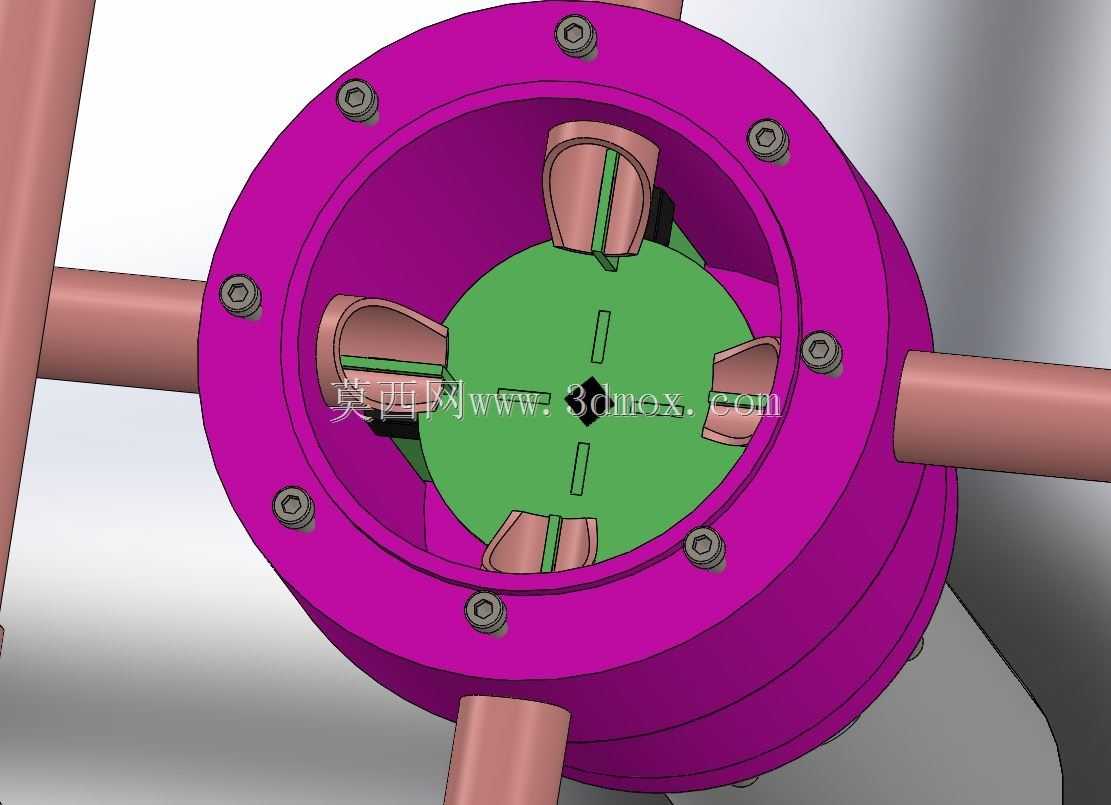

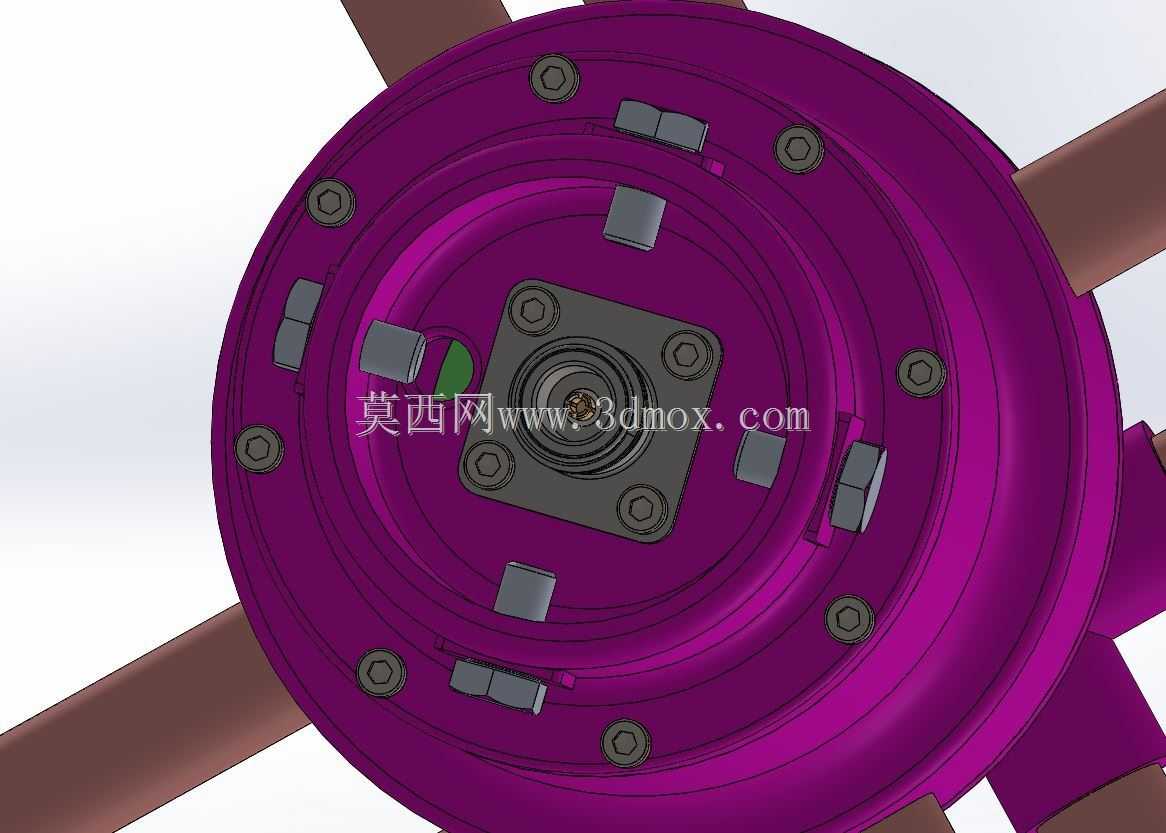

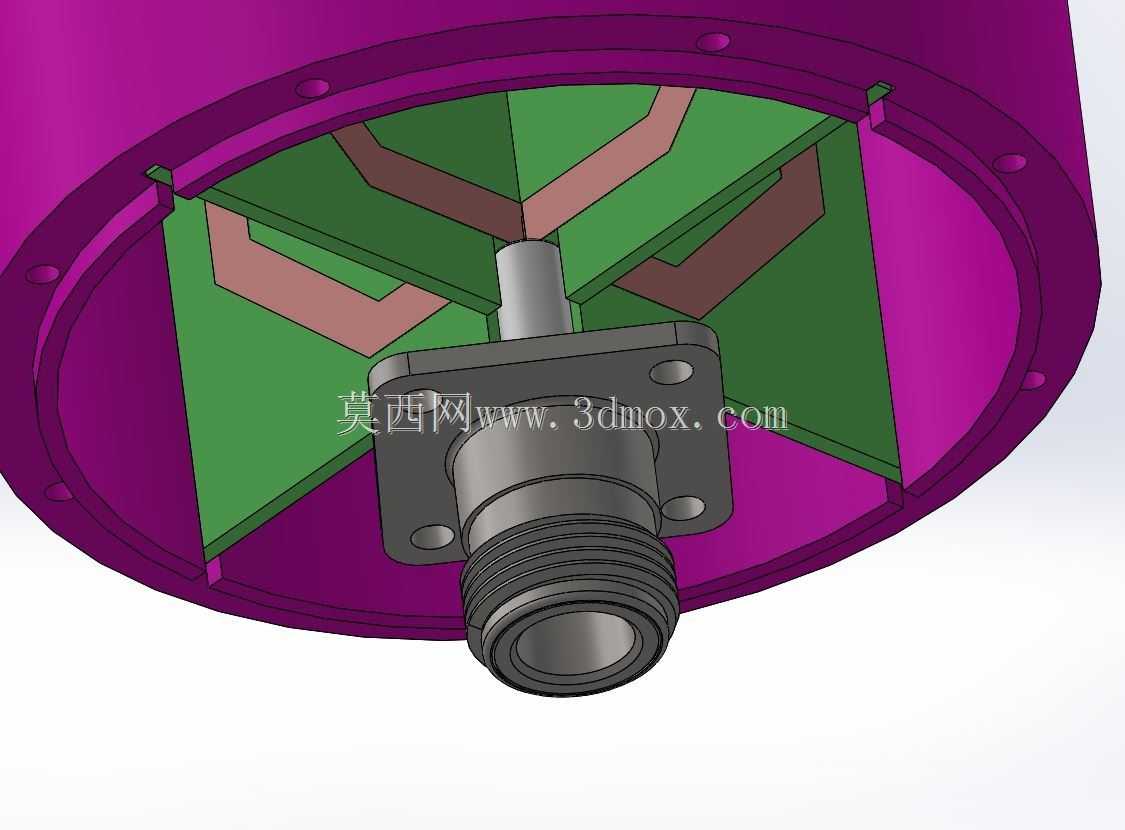

　　馈电部分采用铜波导结构，N型连接器直接馈入互锁PCB组件，组装阶段需要在PCB焊接完成后，逐一焊接同轴芯与波导套管的连接点，确认所有馈电节点导通正常、无虚焊后，再进行铜管振子的装配焊接，所有焊接点都位于顶部开口位置，方便后期维护检修。天线的顶盖与底盖固定采用3mm六角带帽螺钉，材质选用导电PEEK，兼顾结构强度与电磁屏蔽性能，紫色外观件为定制设计，实际生产中可采用标准3D打印耗材制作，也可选用强度更高的工程塑料加工，满足不同使用环境的结构强度要求。

　　安装层面，天线适配直径2英寸的PVC桅杆，配套4个铝制6mm安装螺钉完成固定，安装时需要先在桅杆上加工螺钉通孔，再将PVC桅杆的安装孔攻丝至6mm螺纹规格，不建议预先将螺母嵌入桅杆内部，因为环氧固定的螺母在长期户外使用后容易出现松动，导致天线安装姿态偏移。底部盖板预留了双绞线控制电缆的穿线孔，可直接穿入cat6类以太网电缆，支持PoE以太网供电模式，通过顶部PCB上的微控制器为交换单元供电与控制，控制PCB直接从PoE链路获取48VDC电源，经降压转换后为各功能模块供电，开关模式切换所需的维持电流极小，不过开关板上需要预留大容量电容的安装位置，为MOSFET的开关动作提供稳定的电压支撑，避免切换瞬间的电压跌落导致工作异常。

　　结构设计上充分考虑了户外使用的防护需求，所有PCB装配完成后可在接缝处打密封胶，提升防水防尘性能，铜管振子表面可做喷塑或钝化处理，提升抗腐蚀能力，适配长期户外架设的使用场景。各辐射臂的长度、弯折角度都经过参数优化，保证垂直极化方向的信号增益满足设计要求，开关阵列的切换响应速度控制在微秒级，可实现信号方向的快速切换，满足动态信号覆盖的使用需求。
