摩托车车把端LED转向灯结构设计

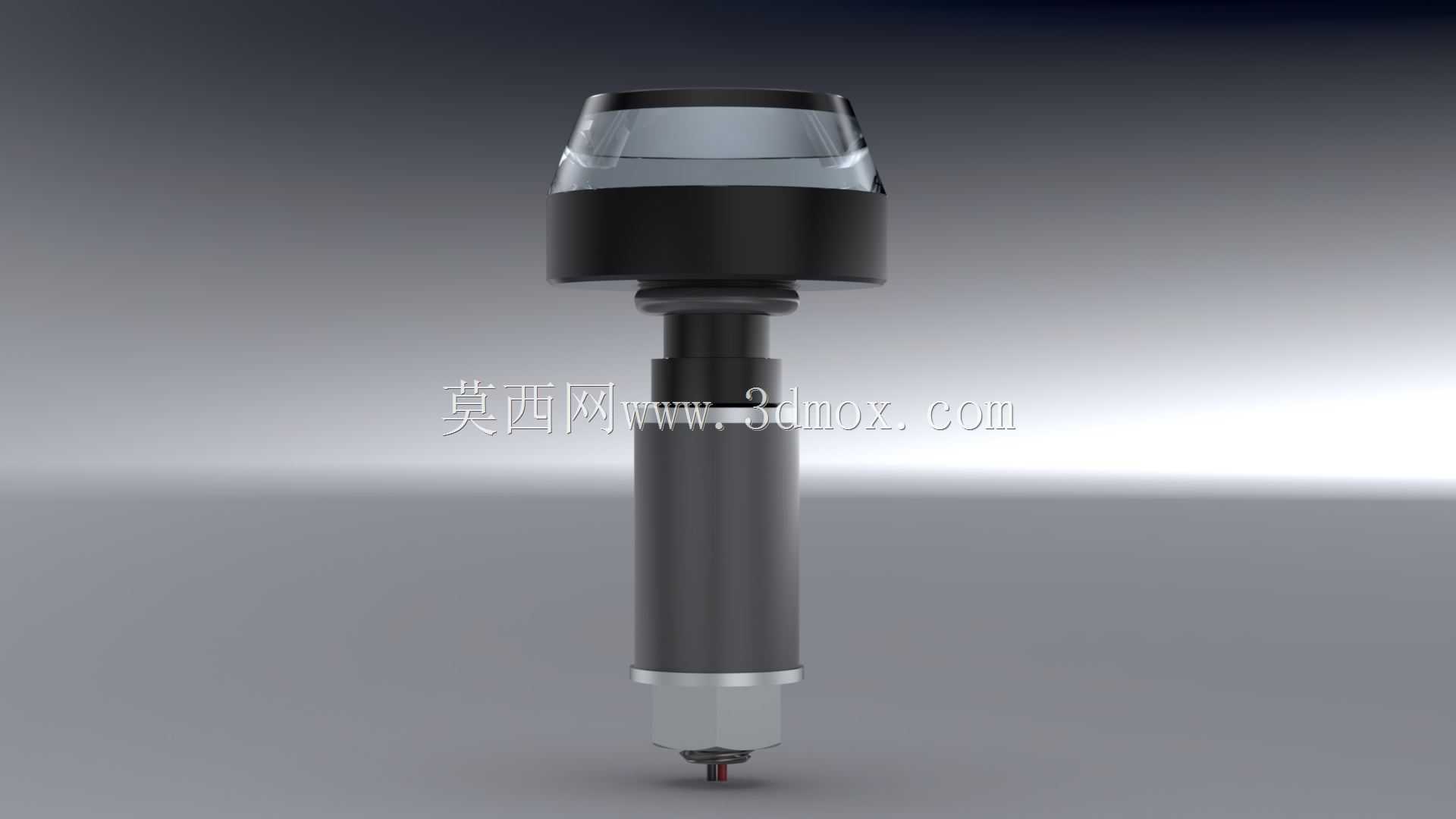

　　这款车把端LED转向灯，主要适配内径14-21mm区间的常规摩托车、复古改装车把，属于把端嵌入式信号指示部件，替代传统外置转向灯的突兀安装形式，在改装车、定制机车领域应用十分广泛。从结构设计来看，整体采用杆式插入安装逻辑，下部的杆身做了阶梯轴设计，末端的螺纹段配合锁紧螺母可以适配不同壁厚的车把管，安装时从车把端部插入，通过内部涨紧或者端部螺母锁紧的方式固定，不需要在车把上额外打孔，不会破坏原车把的结构强度，适配绝大多数空心结构的金属、复合材料车把。

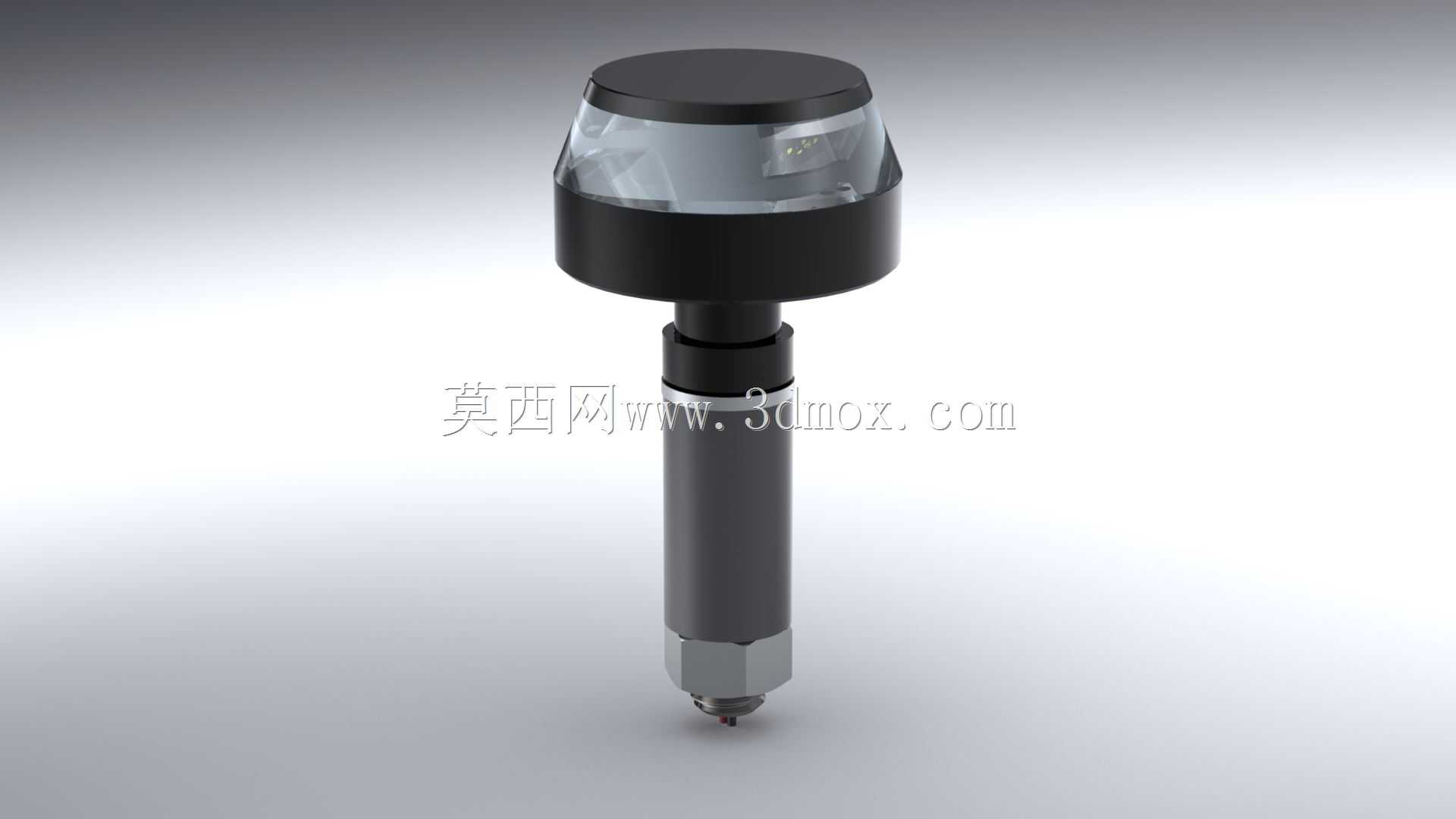

　　灯体上部的发光单元采用环形透光设计，透明PC灯罩做了微棱晶光学处理，让LED点光源发出的光线可以均匀向车把侧方、前方、后方漫射，满足转向时多方位的可视要求，避免传统把端灯仅单侧发光的视野盲区。灯体外壳采用黑色阳极氧化铝合金材质，既可以满足户外骑行的防水、防腐蚀要求，也能和多数黑色改装车把的外观风格统一，上部灯罩和金属壳体之间做了一圈密封胶圈结构，达到日常骑行的防水防尘等级，应对雨天骑行、高压水枪洗车的场景不会出现内部电路进水短路的问题。

　　从安装边界来看，灯体插入车把的杆身长度做了冗余设计，适配不同深度的车把内腔，不会出现杆身过长顶到车把内部油门线、离合线的问题，外露的灯头部分直径控制在合理范围，不会超出车把外径过多，倒车时可以先接触地面起到一定的车把防摔缓冲作用，同时不会因为直径过大影响骑行时的手部操作，握把最外端和灯体之间预留了足够的刹车、离合手柄操作空间，不会干扰操控。

　　电路设计上采用低压直流供电，适配摩托车12V车载供电系统，内部集成恒流驱动模块，不会因为发动机转速波动带来的电压变化出现LED频闪、亮度不稳定的问题，接线端做了快插接头设计，改装时只需要和原车转向信号线并联即可，不需要复杂的线路改动，降低改装的接线难度。发光单元采用低功耗LED灯珠，相比传统卤素转向灯功耗降低70%以上，不会给车载电瓶带来额外的负载压力，同时使用寿命远长于传统卤素灯泡，减少后期更换维护的频率。

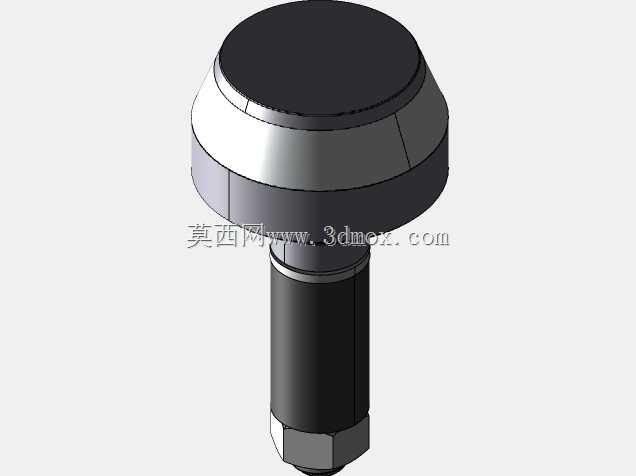

　　从结构建模的角度来看，这款产品的建模重点在于安装杆身的同轴度控制，灯头部分和安装杆的同轴度公差需要控制在0.1mm以内，否则安装后会出现灯头歪斜的问题，影响外观效果；灯罩部分的光学曲面需要做均匀的壁厚设计，避免注塑生产时出现缩痕、透光不均的问题；金属外壳的安装卡槽位置需要和密封胶圈的尺寸做过盈配合设计，保证密封性能的同时不会出现装配困难的问题。在实际选型适配时，只需要测量原车把的内径尺寸，确认在14-21mm的适配区间内即可安装，不需要额外调整车把结构，对于改装从业者来说，这款部件可以大幅简化定制车的转向灯布置，不需要在车身上额外焊接安装支架，保持车把区域的简洁外观，同时满足道路行驶的灯光信号法规要求。
