DYNATEK DYNA2000数字点火控制模块结构

　　这款数字性能点火模块主要面向大排量摩托车、改装高性能内燃机车的点火系统升级场景，在实际装车应用中，它直接替代原厂点火控制单元，负责接收曲轴位置信号、发动机转速信号，经过内部运算后精准输出点火触发信号，控制高压线圈的充放电时刻，相比传统模拟点火器，它能在全转速区间内动态调整点火提前角，避免高转区间点火滞后导致的动力损失，也能在低转速工况下避免点火过早引发的爆震问题，尤其适合经过进排气改装、压缩比调整的性能机型，能有效优化燃烧效率，提升扭矩输出的平顺性。

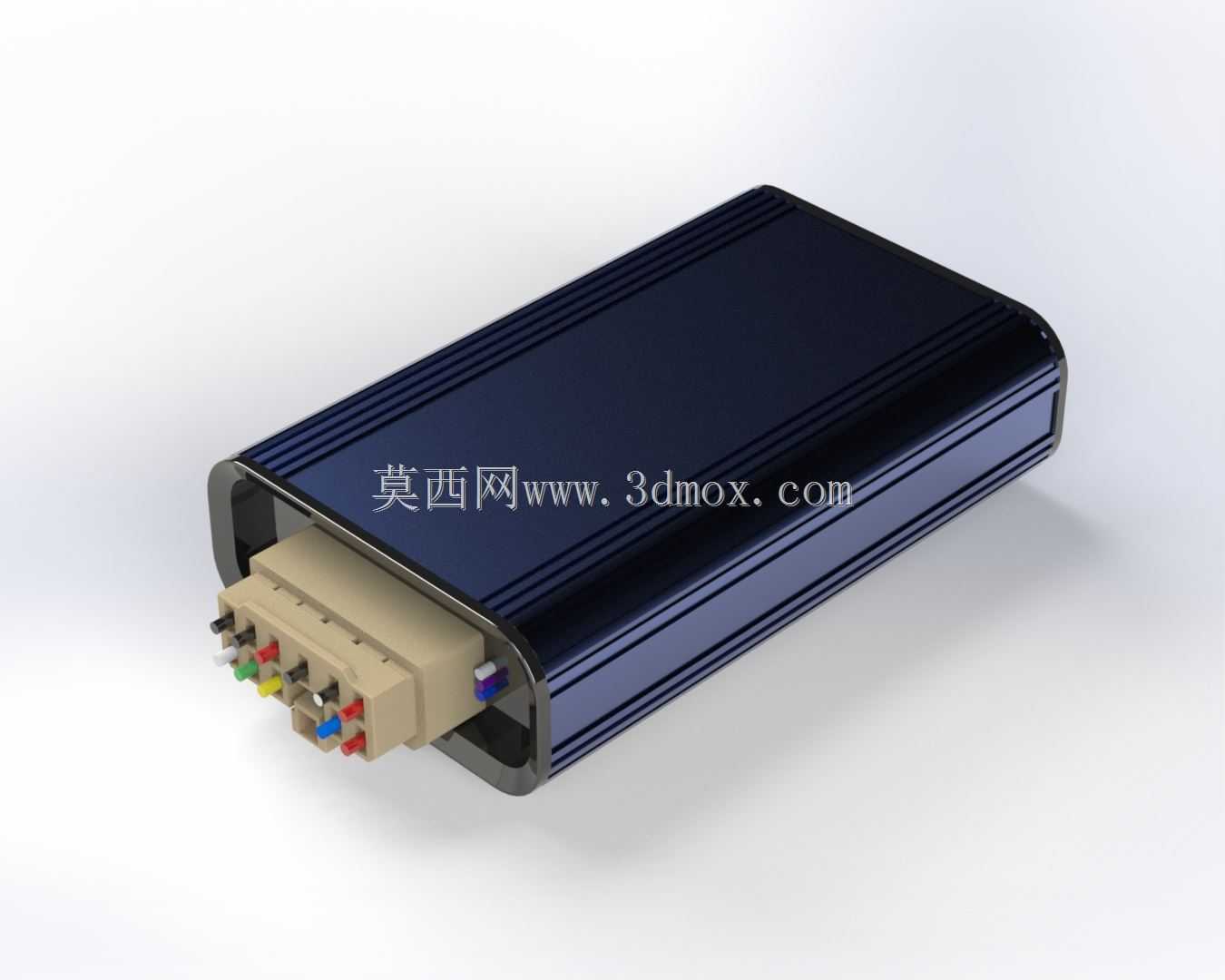

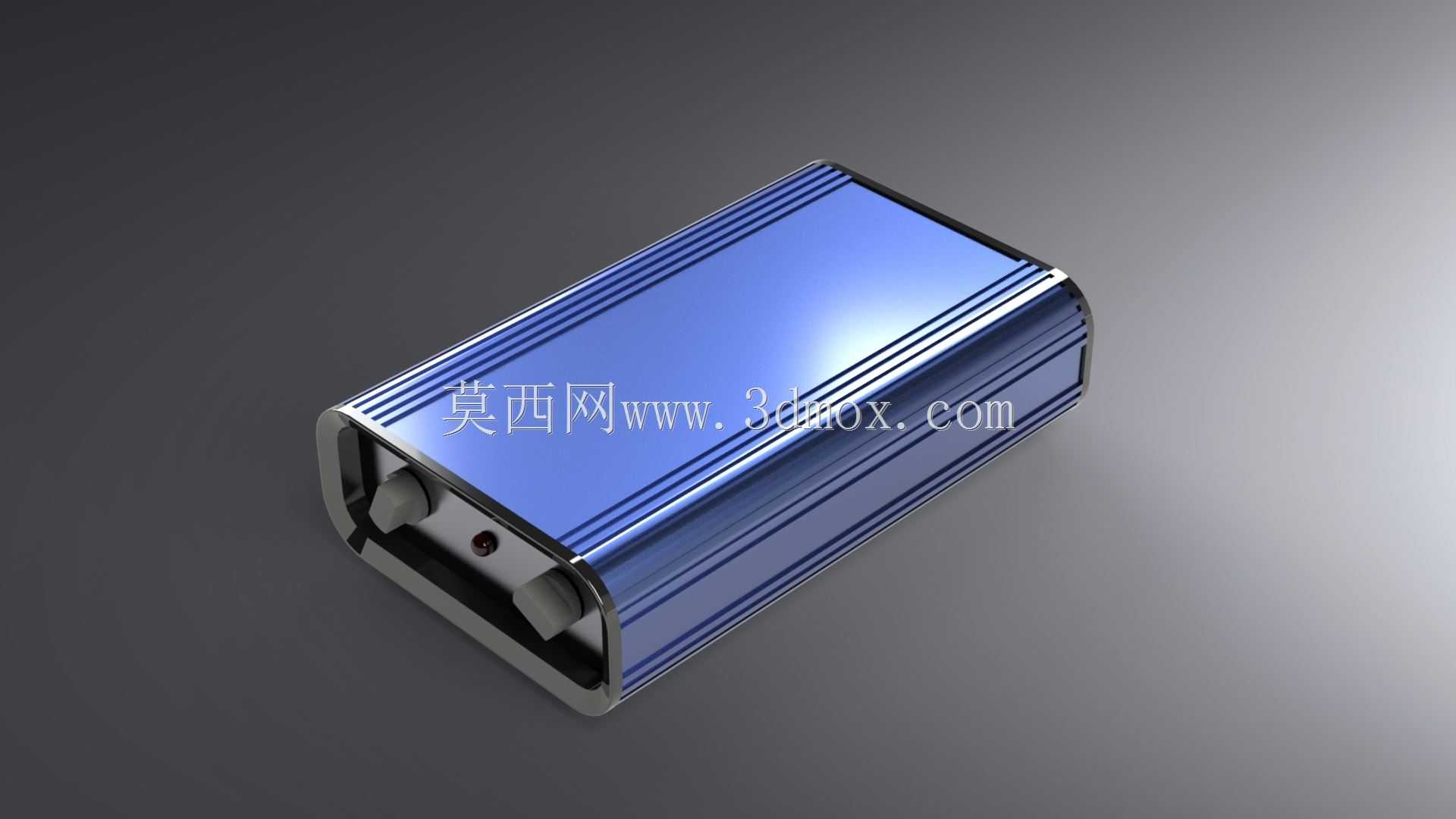

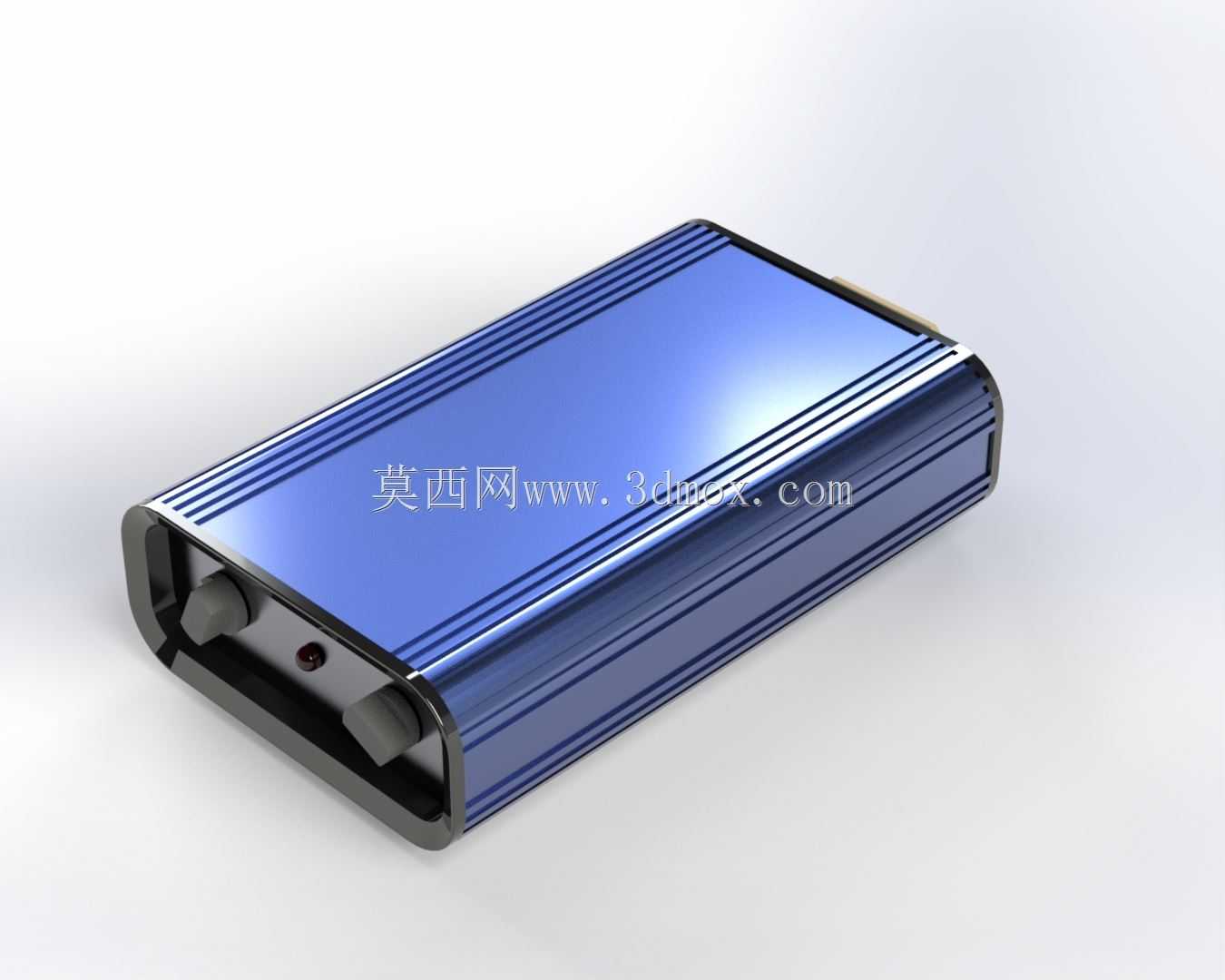

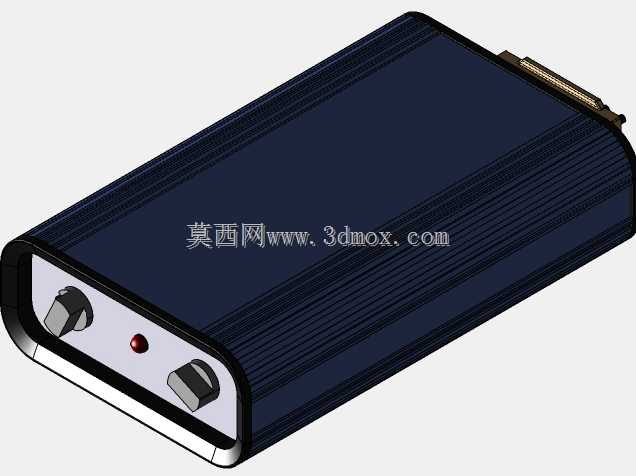

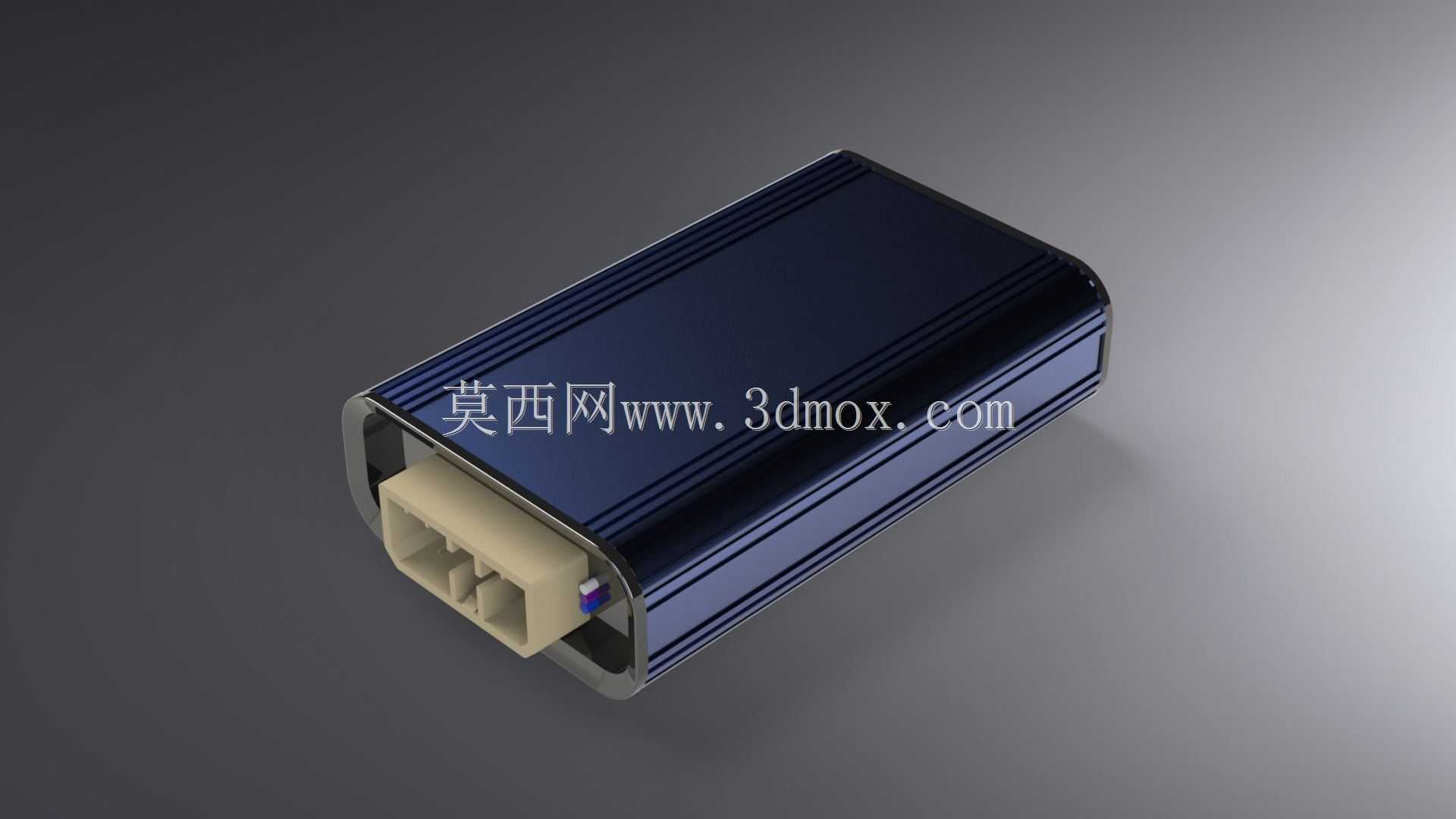

　　从结构设计层面来看，这款模块采用了挤压铝型材拉伸成型的外壳，壳体侧面带有多道平行的散热肋条，这种设计并非单纯的外观装饰，在车载安装场景下，发动机舱周边环境温度较高，模块内部的功率驱动元件、信号处理芯片工作时会持续产生热量，铝型材本身的导热系数远高于塑料壳体，配合侧面的肋条结构，能在不额外增加散热风扇的前提下，通过行驶过程中的气流带走热量，保证内部元器件在-40℃到125℃的工作温度区间内稳定运行，不会因为高温出现点火时序漂移的问题。壳体两端采用黑色工程塑料端盖封边，端盖上预留了两个快插式接线端口，分别对应电源输入、信号采集、点火输出的线束连接，端口采用带防松卡扣的设计，在车辆行驶产生持续振动的工况下，不会出现线束松脱、接触不良的故障，端盖上还预留了一个小型状态指示灯开孔，用于模块上电、故障状态的可视化提示，方便调试阶段快速判断模块工作状态。

　　在安装边界设计上，这款模块的整体外形为规则的长方体结构，边角做了圆弧过渡处理，没有突出的安装耳位，实际装车时可以通过金属扎带或者专用支架固定在车架空余位置，不需要对原有车体结构做打孔改造，整体厚度控制在30mm以内，能够塞入摩托车侧盖、座椅下方的狭小安装空间内，不会和周边的线束、油箱、覆盖件产生干涉。模块的接线定义做了防呆设计，不同功能的引脚采用不同的针脚定义，错插时无法完成对接，能避免改装过程中接线错误导致的模块烧毁问题。

　　从内部电路布局的设计思路来看，这款模块将信号处理电路和功率驱动电路做了分区布局，信号采集、运算处理的弱电部分布置在壳体靠近指示灯端的位置，远离功率输出部分的强电干扰，避免高压点火的脉冲信号干扰到转速信号的采集精度，电路板和铝壳内壁之间填充了导热硅胶垫，既可以将芯片工作产生的热量快速传导到外壳上，也能起到缓冲减振的作用，在车辆持续颠簸的工况下，避免电路板上的贴片元件出现虚焊脱落的问题。外壳的拼接缝隙处做了密封胶条设计，能够达到IP65级别的防护能力，在雨天骑行、高压水枪清洗车辆的时候，不会有水汽渗入壳体内部导致电路短路，适配户外复杂的使用场景。

　　在实际功能表现上，这款点火模块内置了多组预设的点火MAP图，能够适配不同排量、不同改装程度的机型，不需要用户自行做复杂的标定调试，装车后即可直接匹配运行，同时它还带有转速限制功能，可以根据发动机的硬件承受能力设定最高转速断油点火的阈值，避免超转导致的发动机机械损坏，相比原厂点火器，它的点火能量输出稳定性更高，在高转速区间不会因为线圈充电时间不足导致点火能量下降，能保证混合气充分燃烧，减少尾气中的未燃碳氢含量，同时也能提升高转区间的动力响应速度。
