DYNATEK摩托车点火线圈结构设计

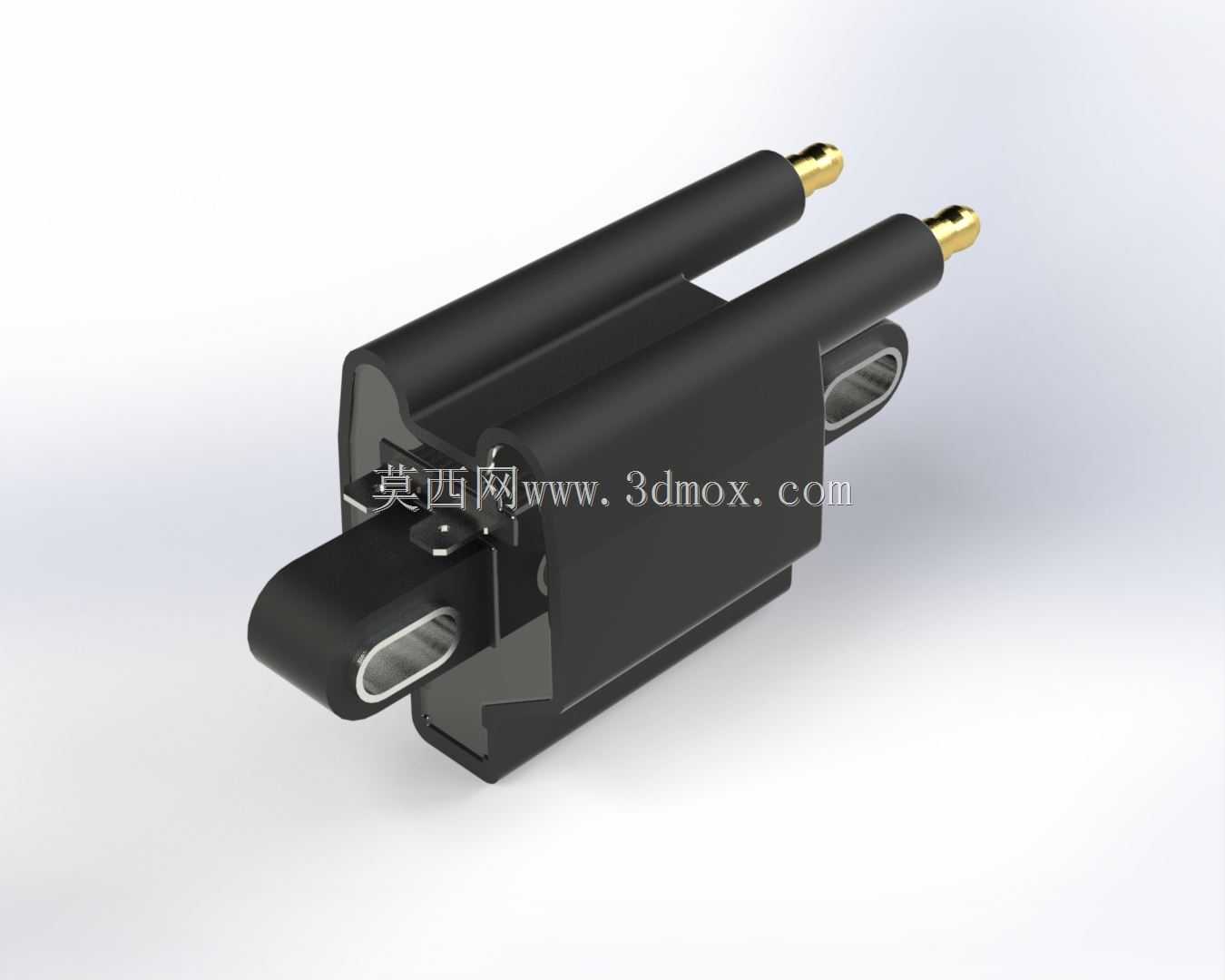

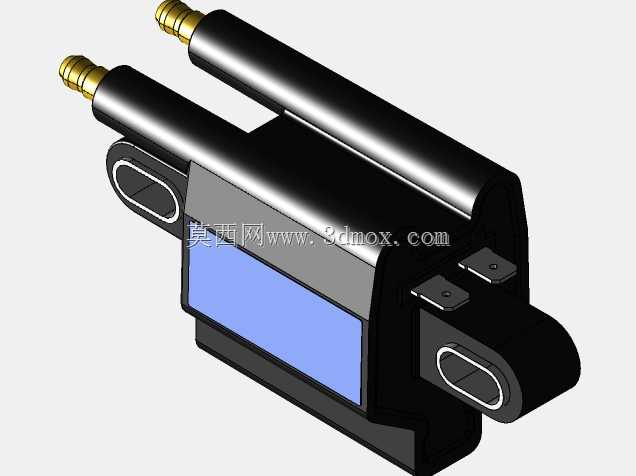

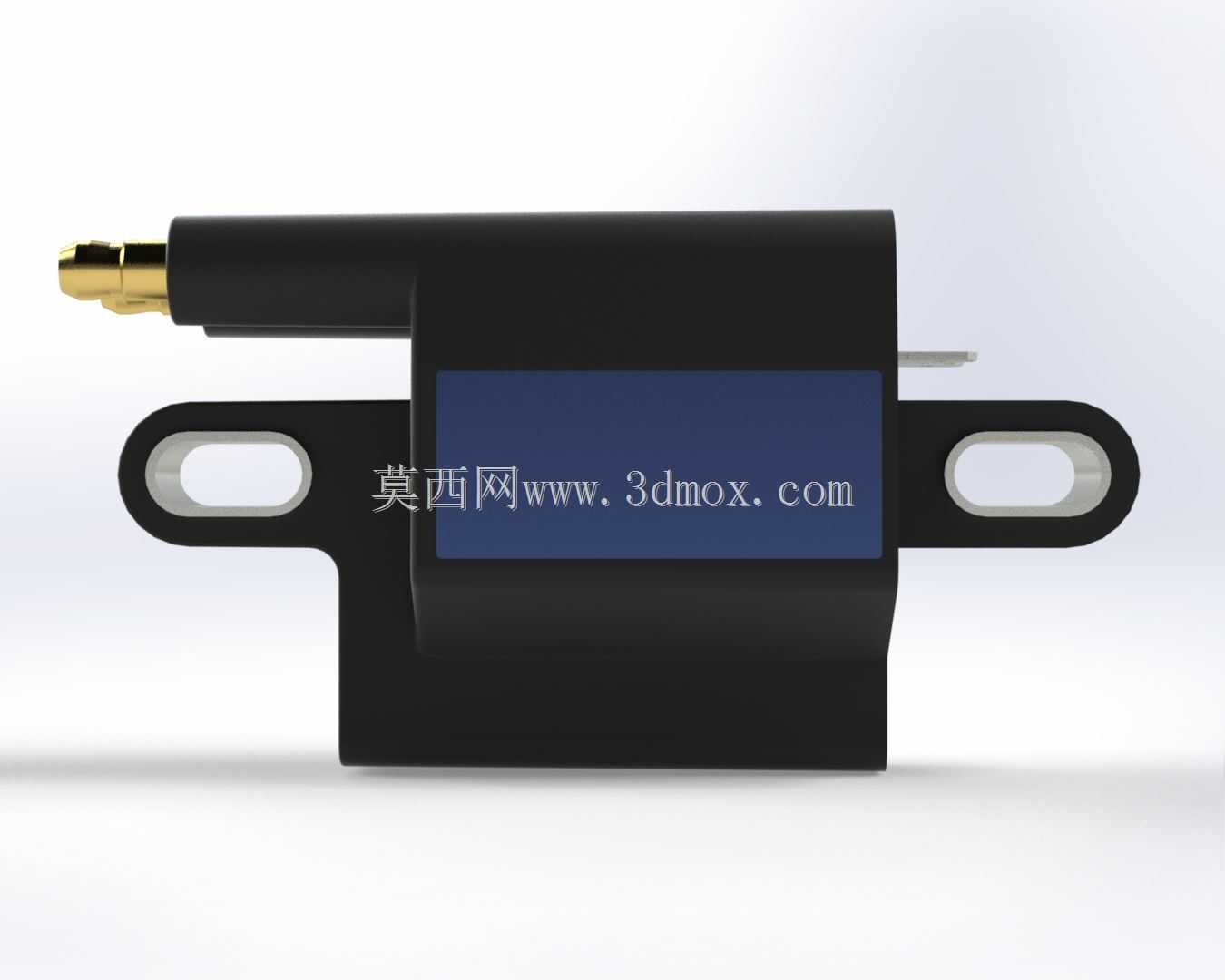

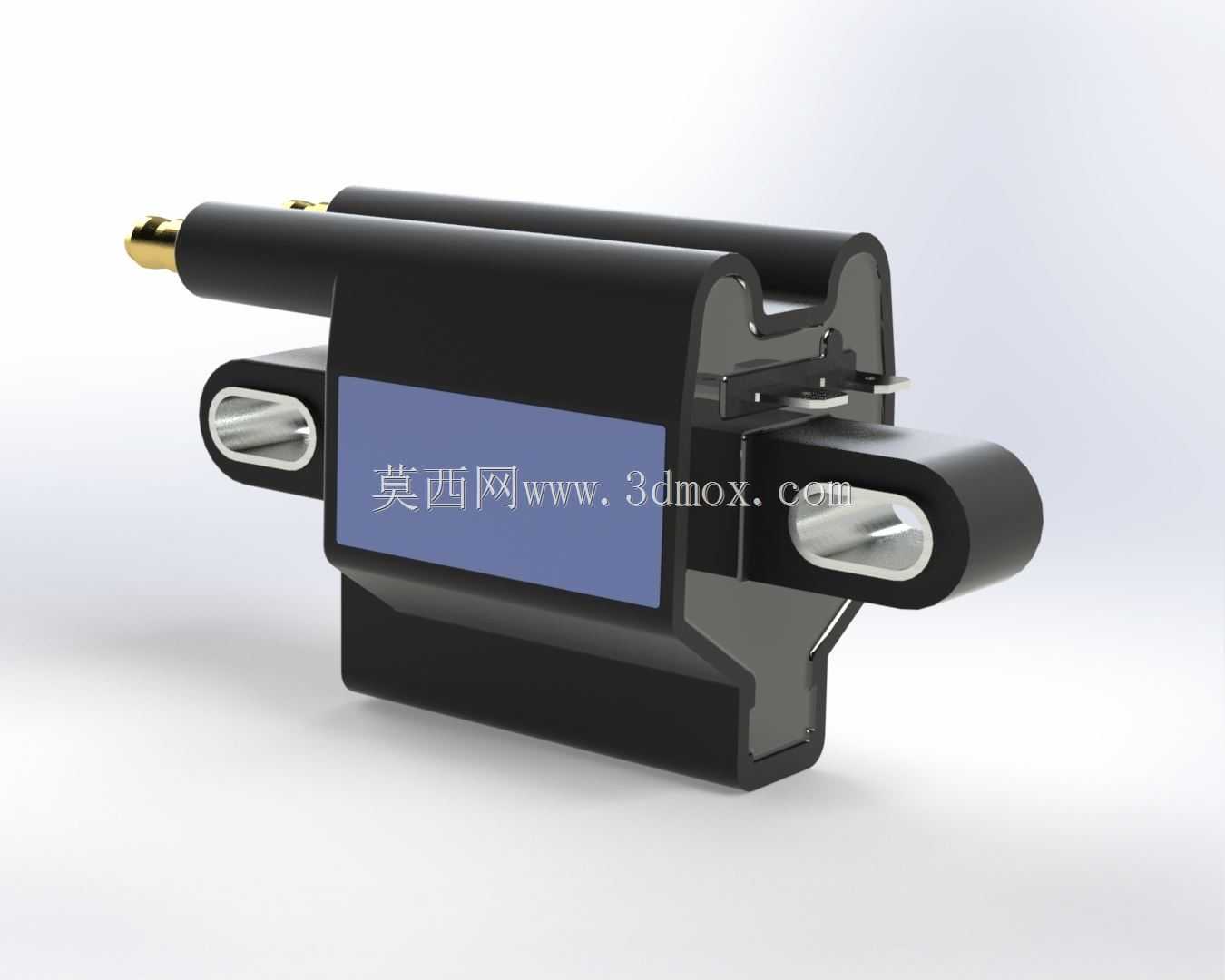

　　这款点火线圈主要适配大排量摩托车及改装赛车的点火系统，在高转速工况下承担将低压电转换为高压脉冲电的核心作用，直接决定火花塞跳火强度与发动机燃烧效率，尤其适合竞技场景下发动机持续高负荷运转的使用需求。从结构设计来看，主体采用灌封式封闭壳体，黑色绝缘外壳采用耐高低温的工程塑料材质，内部绕组完全密封在壳体内部，可抵御骑行过程中泥水、油污、震动的侵蚀，避免绕组受潮或出现绝缘击穿问题。壳体侧面预留的两个金属安装耳采用内嵌式金属衬套设计，安装孔位同轴度控制在0.1mm以内，既可以通过螺栓直接固定在发动机缸体附近的安装支架上，也能适配改装车型的自定义安装位，安装耳与壳体一体注塑成型，抗震动拉扯强度远高于后期粘接的结构，

　　可承受发动机运转时持续的高频震动，不会出现安装脚断裂的问题。顶端的高压输出端采用黄铜镀金触点，接触电阻低于5mΩ，可减少高压传输过程中的能量损耗，触点外围做了阶梯式绝缘凸起，可避免高压电沿壳体表面爬电，防止出现漏电断火的问题。侧面的低压接插端采用快插式结构，插片厚度为0.8mm，适配常规摩托车线束的接插件，接插部位做了防呆设计，反向无法插入，可避免维修改装时接错线导致线圈烧毁。产品整体外形为紧凑的方块状结构，横向总长度控制在85mm以内，壳体厚度32mm，安装耳中心距为60mm，安装后突出安装面的高度不超过40mm，不会与周边的油箱、车架、线束等部件产生干涉，对于改装空间局促的定制赛车来说，这种紧凑尺寸可以大幅降低布局难度。

　　在功能设计上，这款线圈的输出电压可满足高压缩比发动机的点火需求，即使在发动机转速突破一万转时，依然能保证每个点火周期都输出足够能量的高压电，不会出现高速断火、动力衰减的问题，相比原厂普通点火线圈，高压输出能量提升约30%，可适配热值更高的竞技火花塞，让混合气燃烧更充分，提升发动机高转区间的动力输出响应。线圈内部的绕组采用分层绕制工艺，初级绕组与次级绕组之间做了多层绝缘隔离，可减少绕组间的寄生电容，提升高压输出的上升沿速度，让火花塞跳火更干脆，在稀薄混合气工况下也能可靠点火，适合改装了大口径节气门、高角度凸轮轴的竞技发动机使用。壳体表面的蓝色标识区域采用激光蚀刻工艺，不会因为长期高温、油污侵蚀出现标识脱落的问题，

　　方便维修时识别部件型号。在安装边界上，需要注意高压输出端与周边金属部件的绝缘距离至少保持8mm以上，避免高压跳火；安装螺栓的拧紧扭矩控制在8N·m即可，过度拧紧会导致塑料壳体出现裂纹，破坏内部密封结构；低压接线端需要做好防水处理，避免雨天骑行时水汽进入接插件导致氧化接触不良。这款线圈的结构设计充分考虑了摩托车骑行的复杂工况，没有冗余的结构，所有外形细节都服务于功能可靠性与安装便利性，不管是原厂车型替换还是改装车型升级，都能直接适配，不需要额外做结构修改。
