赛车运动款多辐条轻量化轮毂结构设计

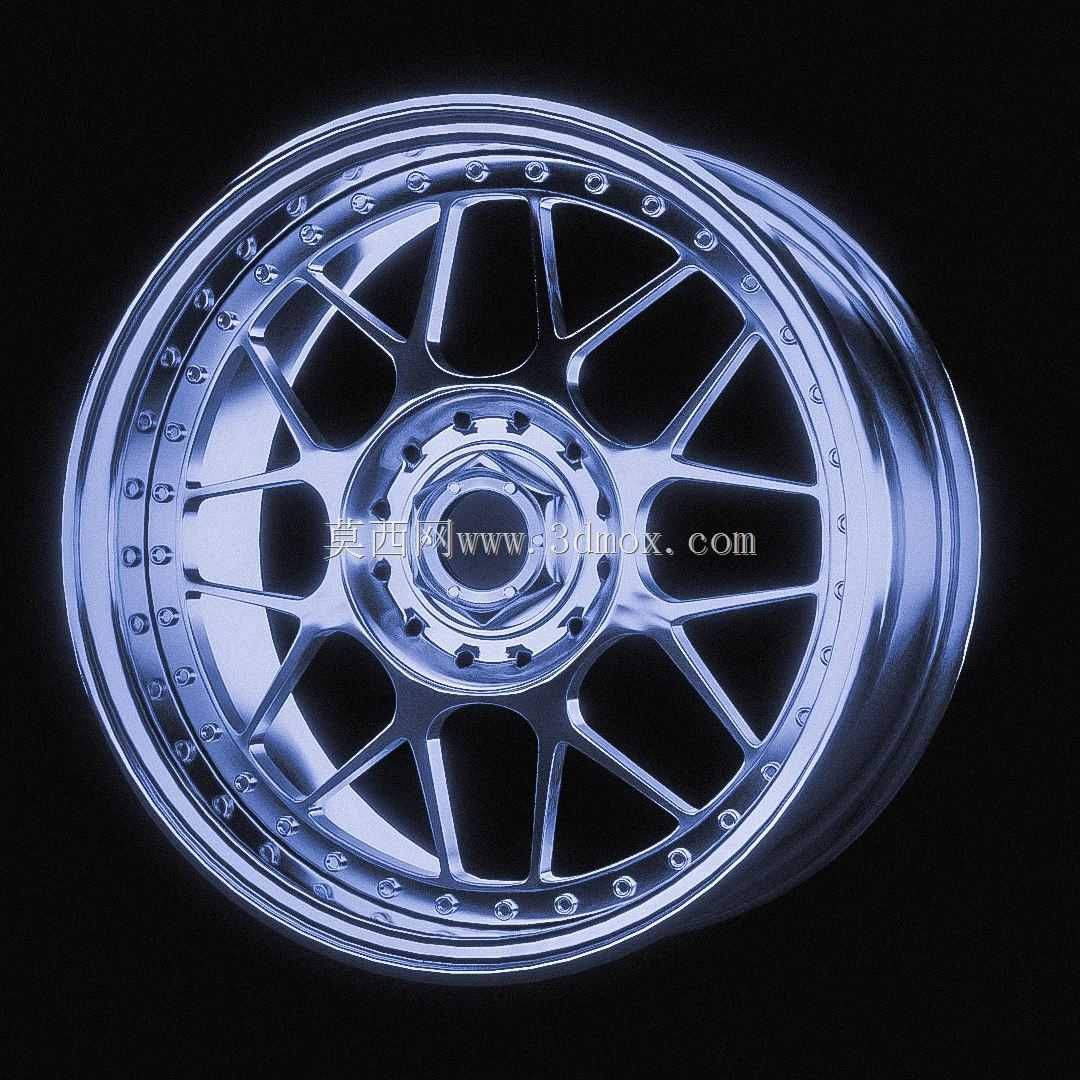

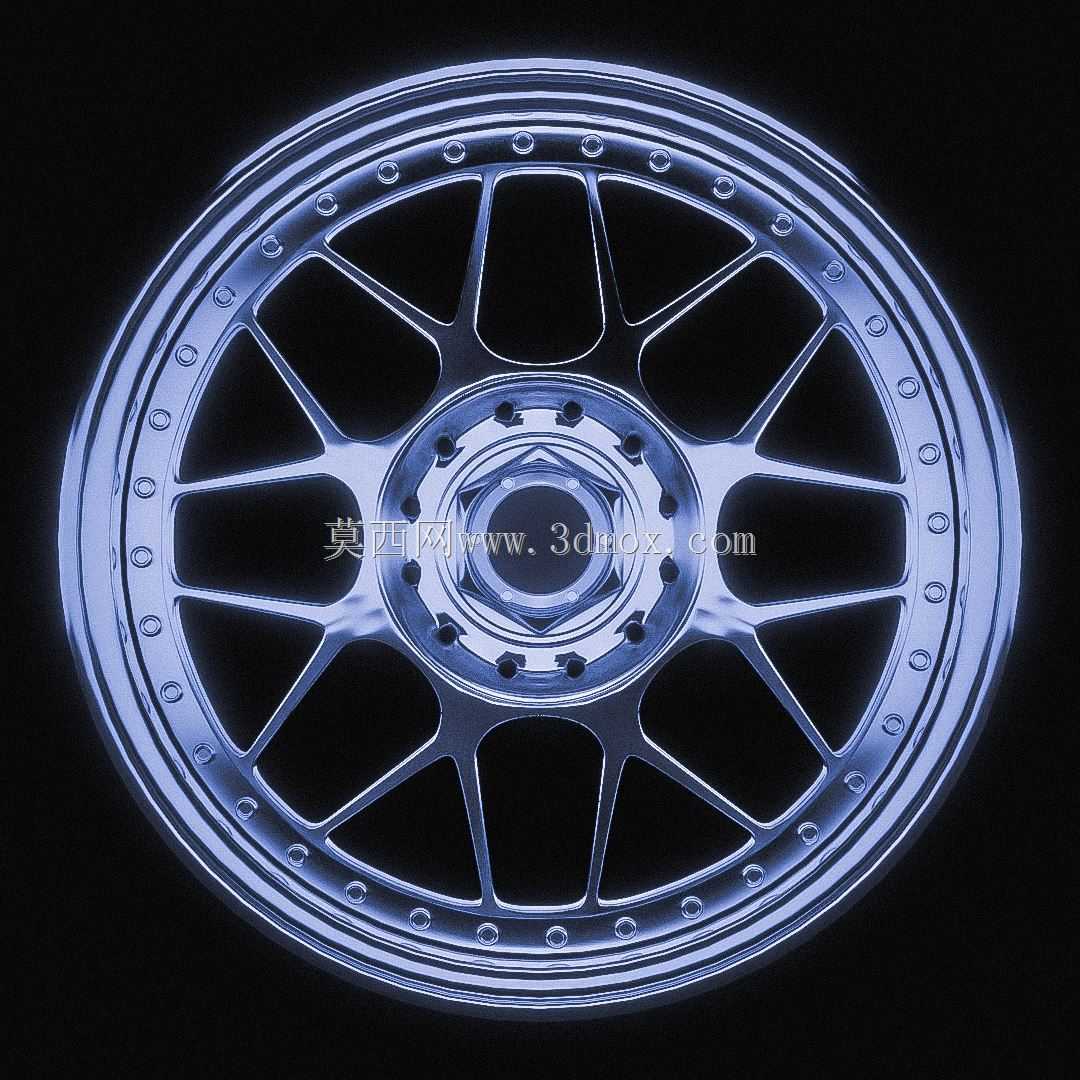

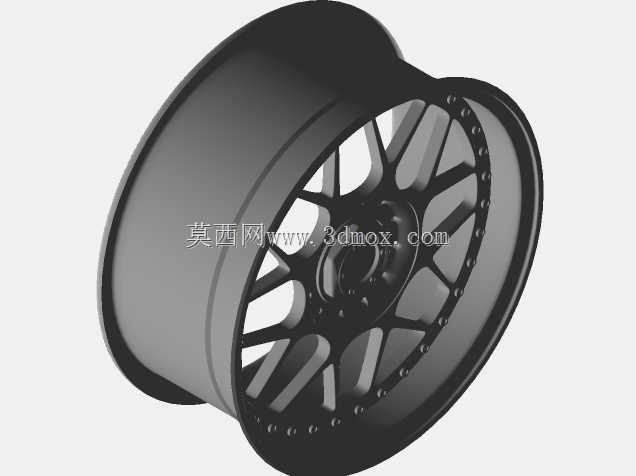

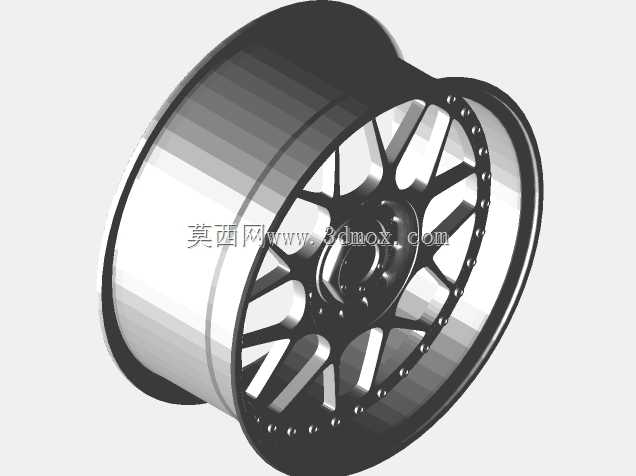

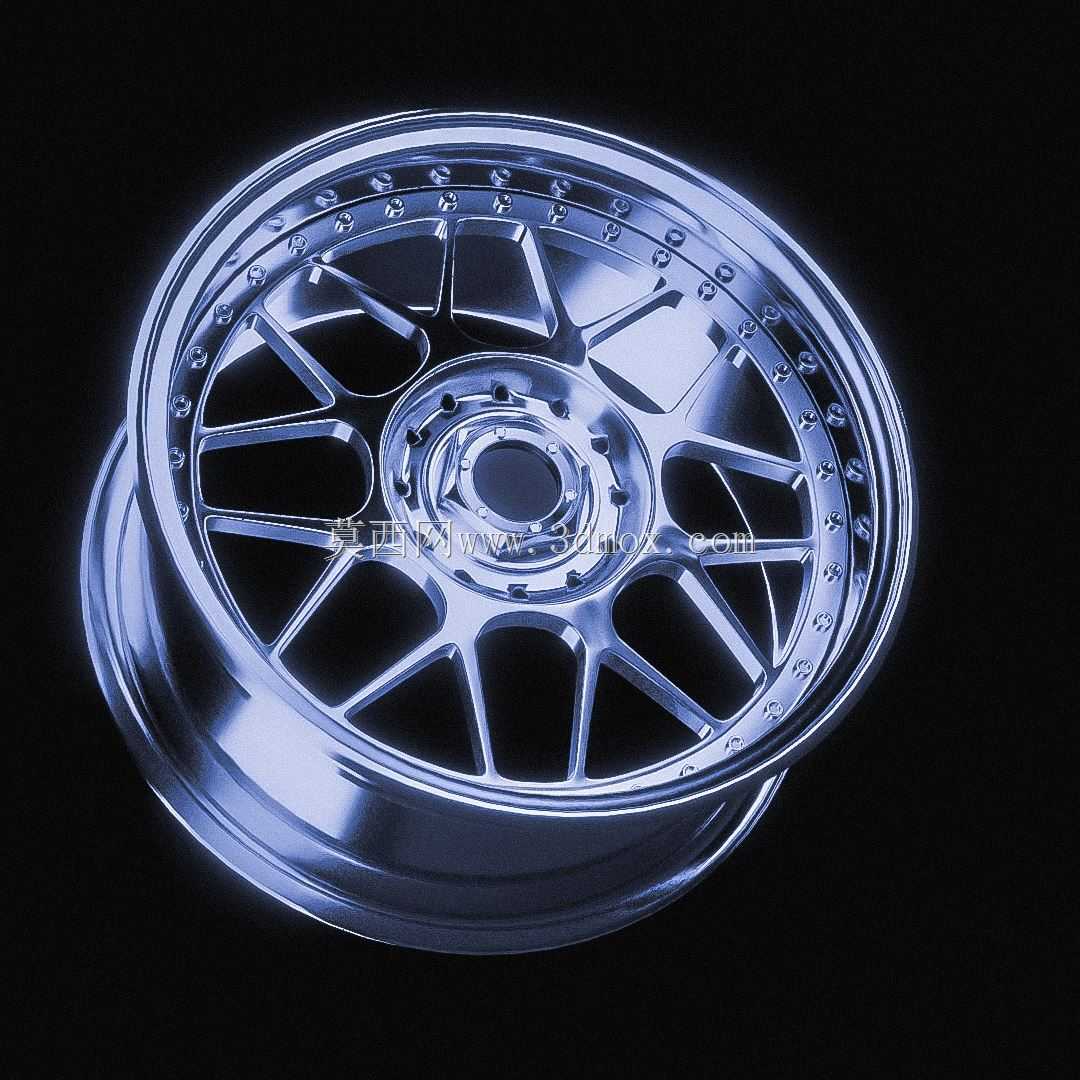

　　这款轮毂的结构设计完全围绕赛道工况的核心需求展开，在前期方案论证阶段，首先明确了其适配场景为场地赛车及街道性能改装车辆，需要同时满足激烈驾驶下的结构强度要求、簧下质量减重需求，以及轮辋与轮胎、制动系统、悬架转向节的安装适配边界。从结构布局来看，采用了多辐条放射式设计，每根辐条的截面经过变厚度优化，靠近轮心安装座的位置辐条厚度更大，向轮辋边缘延伸时逐步收窄，这种变截面设计一方面可以将制动时、过弯时轮心传递来的载荷均匀分散到整个轮辋圈体上，避免局部应力集中导致的辐条断裂风险，另一方面可以在保证结构刚度的前提下最大化去除冗余材料，降低整体簧下质量，对于赛车而言，簧下质量的降低可以直接提升悬架响应速度，减少轮胎接地载荷的波动，

　　提升抓地力表现。轮辋部分采用了等宽唇边设计，唇边位置预留了标准的轮胎安装台阶，适配低压胎的装配需求，轮辋的径向跳动公差控制在民用改装件的较高精度区间，避免高速行驶时出现车轮动平衡超差导致的方向盘抖动问题。中心安装区域采用了多螺栓孔布局，螺栓孔的位置度公差经过严格校核，适配对应车型的轮毂轴承座安装法兰，中心孔的尺寸与配合公差按照过渡配合设计，安装时可以通过中心孔实现初定位，再通过螺栓锁紧，保证轮毂与轮轴的同轴度，减少高速旋转时的离心振动。在辐条与轮辋的连接位置，设计了圆弧过渡结构，避免直角连接带来的应力集中问题，经过有限元仿真验证，在1.2倍额定垂直载荷、3倍额定侧向载荷的组合工况下，该位置的最大应力低于铝合金材料的屈服强度，

　　安全系数满足赛道驾驶的冗余要求。轮辋的内侧预留了足够的制动系统避让空间，可以适配大尺寸多活塞制动卡钳与加大尺寸的制动盘，避免轮毂安装后与卡钳发生干涉，这也是性能轮毂设计中必须重点考量的安装边界——很多改装场景中用户会升级制动系统，如果轮毂内部避让空间不足，就会出现安装后卡钳剐蹭辐条的问题，因此在建模阶段就需要将常见的大六活塞卡钳、380mm直径制动盘的数模导入装配环境做干涉检查，确认全转向角度下都不存在运动干涉。辐条的表面造型采用了微曲面设计，既可以在旋转时形成一定的导流效果，帮助制动系统散热，也能兼顾外观的运动质感，同时曲面的拔模角度符合低压铸造的工艺要求，不需要额外做过多的后期机加工就可以完成生产，降低制造成本。

　　气门嘴的安装位置设置在轮辋圈体的标准位置，避开辐条遮挡，方便充气时的操作，同时气门嘴孔的周边做了局部加厚处理，避免安装气门嘴时出现应力开裂的问题。从安装尺寸边界来看，这款轮毂的偏距设置适配多数后驱性能车的轮距需求，安装后轮胎不会超出翼子板边界，同时也不会因为偏距过小导致轮轴轴承承受额外的侧向弯矩，延长轴承的使用寿命。在实际赛道使用场景中，这类轮毂需要承受起步、制动时的巨大扭矩，以及高速过弯时的侧向载荷，还有路肩冲击带来的瞬时径向冲击，因此在结构设计时除了静态强度校核，还需要做疲劳寿命仿真，模拟连续赛道工况下的载荷循环，确认辐条、安装孔、轮辋唇边等易损位置的疲劳寿命满足使用要求，不会出现短时间使用后开裂的问题。另外，轮辋的胎圈座位置设计了防滑凸峰，在轮胎胎压出现异常降低的极端情况下，可以避免轮胎与轮辋发生相对转动甚至脱圈，提升激烈驾驶时的安全性。整个建模过程中，所有的安装尺寸、形位公差都严格参照汽车轮毂的相关行业标准，没有随意设定参数，保证模型可以直接对接生产工艺环节，也可以作为改装选型时的装配校核参考，帮助设计人员提前确认轮毂与车辆悬架、制动、翼子板等周边部件的适配性，减少实际改装时的试错成本。
