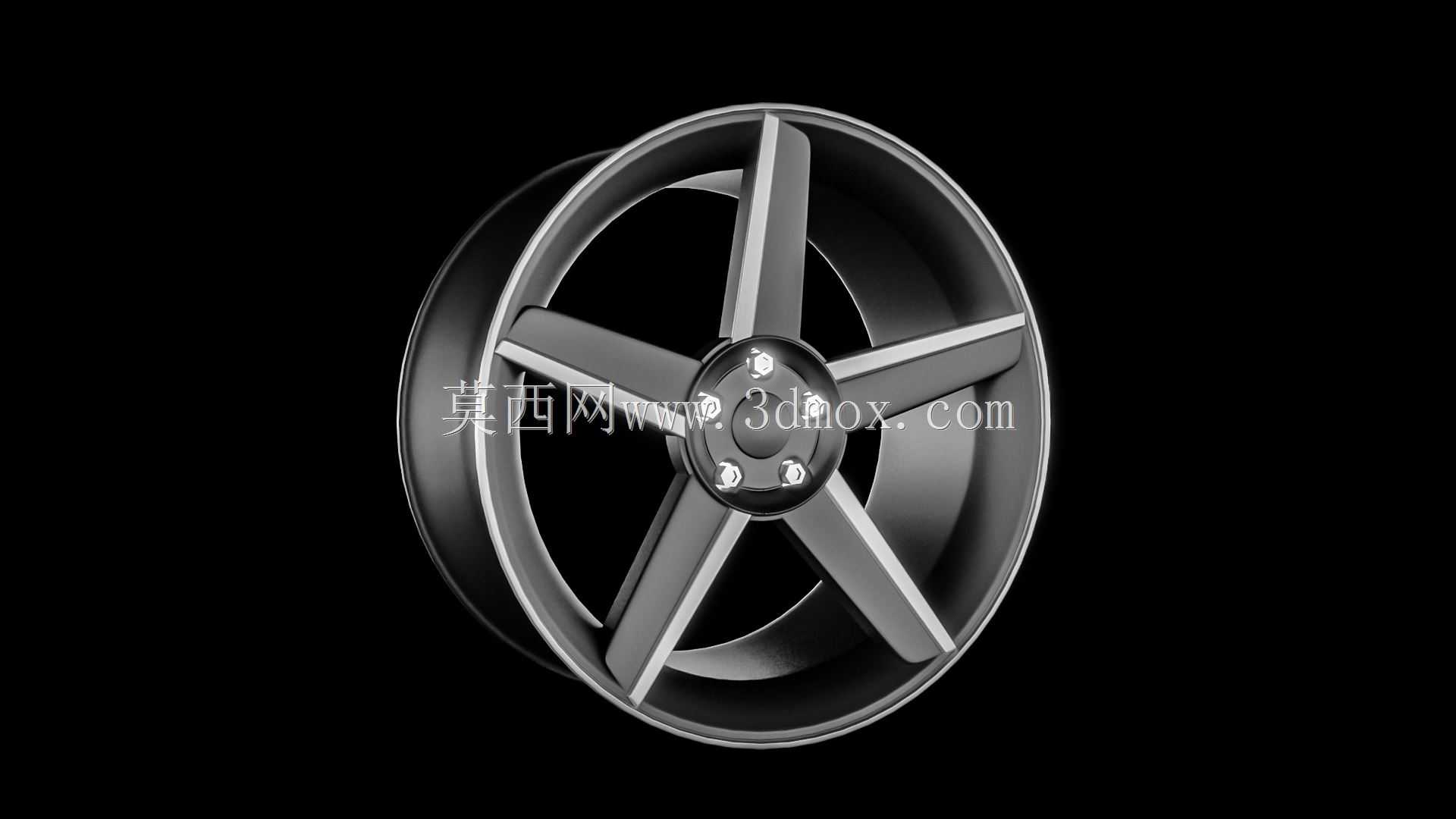

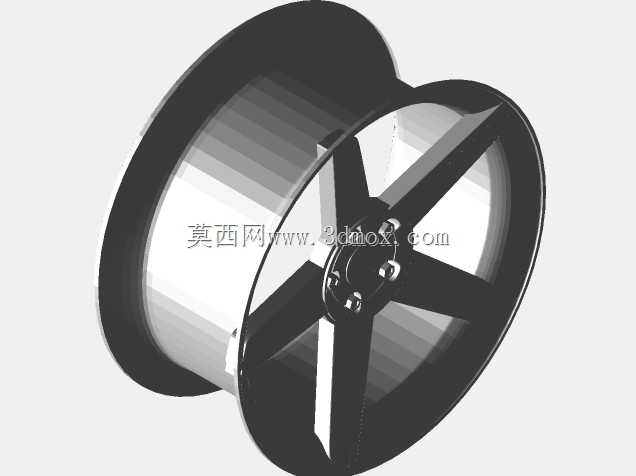

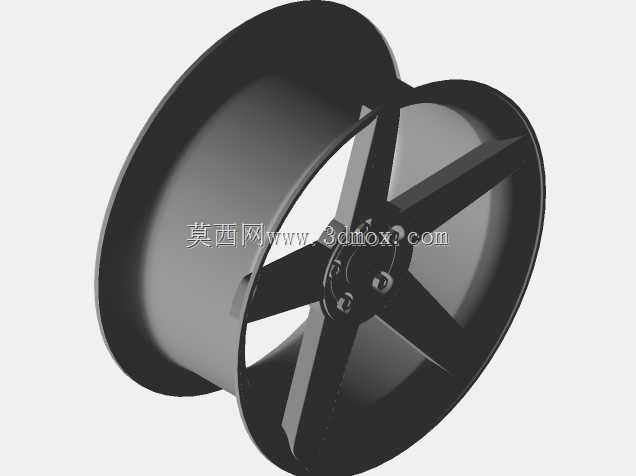

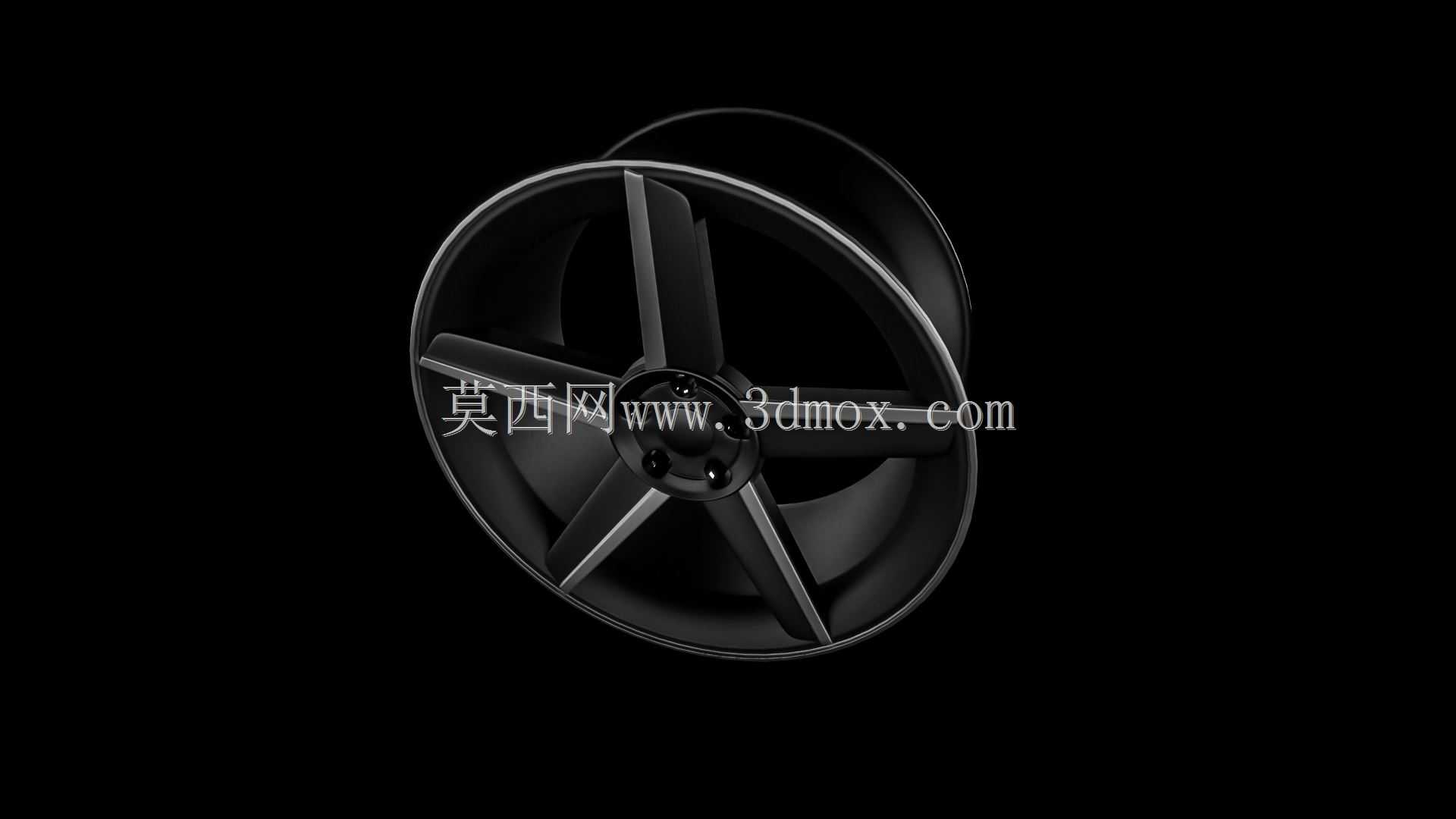

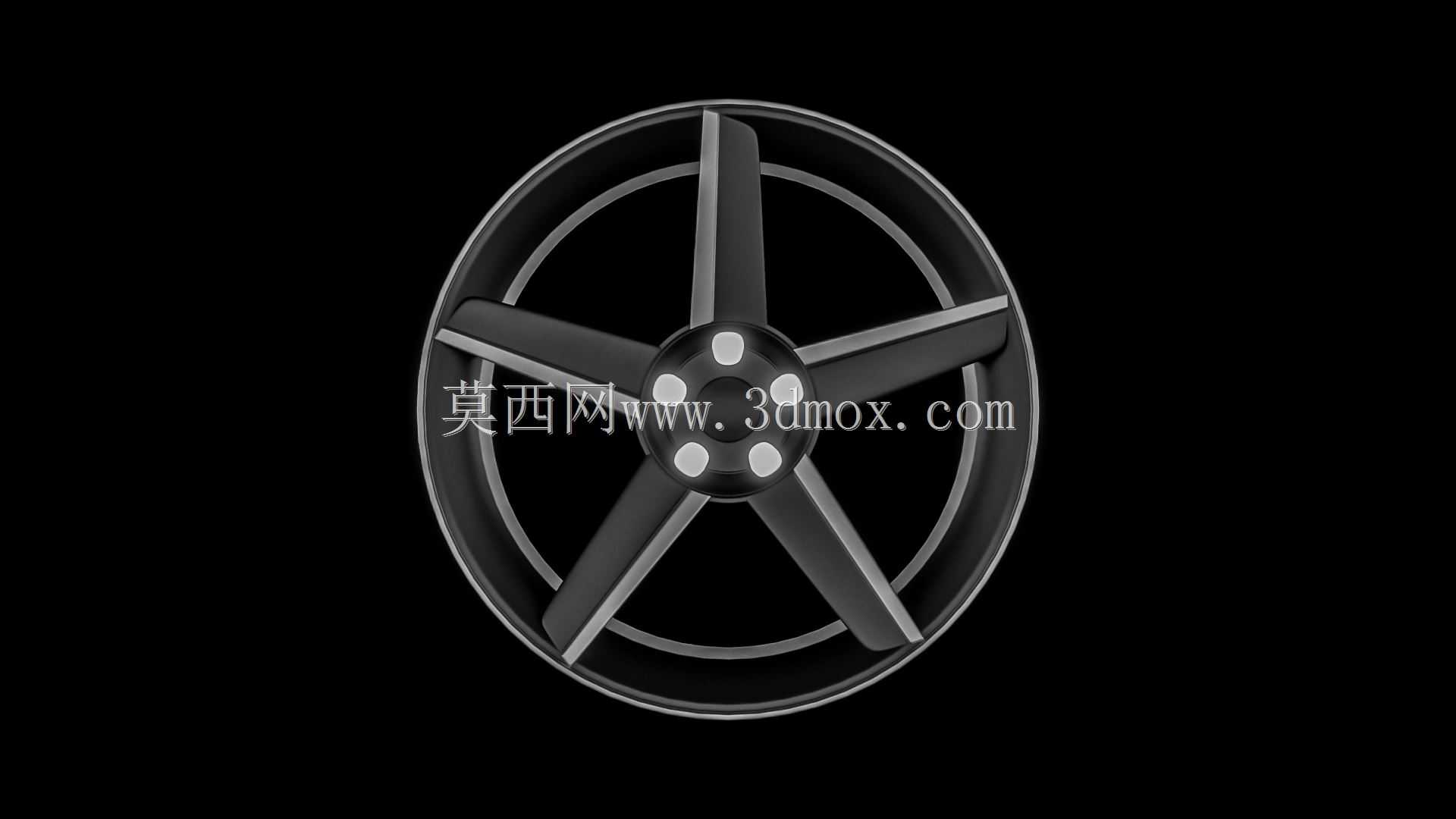

意式乘用车五辐改装铝合金轮辋结构

　　这款轮辋的结构设计围绕乘用车改装场景的实际需求展开，五辐式的辐条布局并非单纯追求视觉效果，每根辐条的截面都做了渐变式的厚度调整，从轮心安装盘位置向轮辋外缘过渡时，辐条的受力截面逐步收窄，既能够保证轮心区域承受整车载荷、传递制动扭矩时的结构强度，也能在轮缘位置降低非簧载质量，提升悬架系统的响应速度。在日常道路行驶的工况下，轮辋需要承受过减速带、坑洼路面带来的瞬时冲击，辐条与轮辋筒体的连接位置做了大圆弧过渡处理，避免应力集中导致的结构开裂，这一细节在建模时需要严格控制圆角的曲率变化，不能出现曲率突变的硬边，否则在有限元分析时会出现应力值异常偏高的问题。

　　从安装边界来看，轮心的安装座平面度要求控制在0.1mm以内，螺栓孔的位置度公差需要匹配对应车型的轮毂轴头参数，中心孔的直径与轴头的配合采用过渡配合，既保证安装时的定位精度，也避免行驶过程中出现轮辋跳动。轮辋的胎圈座位置严格匹配标准子午线轮胎的尺寸参数，凸缘的高度和角度符合乘用车轮辋的通用规范，能够保证轮胎充气后与轮辋紧密贴合，不会在高速行驶或者急转向时出现轮胎脱圈的风险。轮辋的偏距设计兼顾了改装后的轮距变化，既不会超出翼子板的边界，也能适当增加轮距提升车辆过弯时的侧向稳定性，同时避免偏距过小导致的转向节、减震器与辐条之间的运动干涉。

　　设计过程中需要重点考虑动平衡的配重需求，轮辋的整体质量分布围绕旋转中心做对称校核，每根辐条的质量差控制在5g以内，减少后期动平衡时需要添加的配重块重量，避免高速行驶时出现方向盘抖动的问题。辐条表面的造型做了内凹的折线处理，一方面能够在视觉上营造更强的运动感，另一方面也能在车辆行驶时引导气流穿过辐条间隙，对刹车卡钳和刹车盘起到一定的散热作用，减少连续制动时刹车系统的热衰减。轮辋的筒体部分采用等厚度设计，在保证胎圈安装强度的前提下，尽可能降低筒体的整体重量，轮缘位置做了加厚处理，应对路边停车时路肩对轮辋的剐蹭冲击，避免轻微剐蹭就导致轮辋变形漏气。

　　在实际改装应用场景中，这款轮辋适配大尺寸的刹车套件，辐条与轮心安装座之间预留了足够的间隙，能够容纳大尺寸的多活塞刹车卡钳，不需要额外加装垫片就可以完成安装，避免加装垫片带来的螺栓受力长度变化的问题。建模时需要对轮辋的各个安装特征做参数化关联，螺栓孔的分布圆直径、中心孔直径、偏距这些参数都可以根据不同车型的安装需求做快速调整，不需要重新搭建整体结构，提升设计迭代的效率。轮辋的表面处理预留了喷涂、抛光等不同工艺的结构余量，辐条的表面没有细小的深槽结构，减少后期表面处理时的积漆问题，也方便日常使用时的清洁维护。

　　从结构强度的校核角度，这款轮辋需要满足径向疲劳试验和弯曲疲劳试验的标准要求，在模拟径向加载的工况下，辐条与轮心连接位置的最大应力值低于铝合金材料的屈服强度，循环加载次数达到标准要求的次数后不会出现裂纹。弯曲疲劳试验模拟车辆转向时的侧向载荷，轮辋的轮缘位置不会出现永久变形，保证车辆在极限转向工况下的行驶安全。整体结构没有多余的装饰性特征，所有的造型变化都服务于结构强度、散热、安装适配这些实际功能需求，没有为了造型牺牲结构可靠性的设计。
