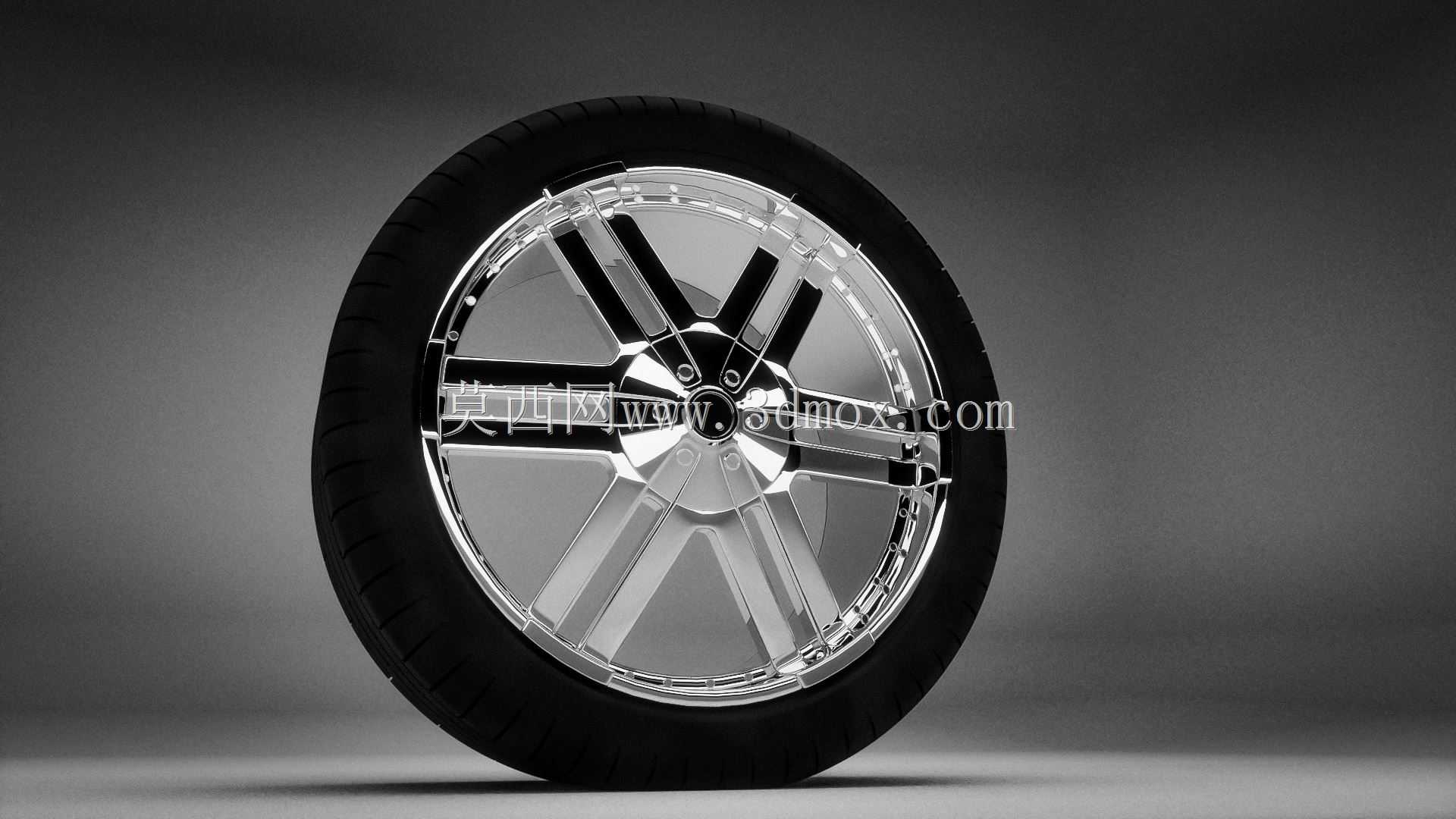

这套轮毂带轮胎的总成结构,在乘用车改装、整车外观件匹配验证环节有着很广泛的应用场景,不管是售后改装市场的配件开发打样,还是整车厂前期造型评审阶段的硬质模型匹配,都需要这类结构完整的数模来做装配校核与效果验证。从实际用途来看,该结构除了承担车辆行驶过程中承载车身重量、传递驱动与制动力矩的核心功能外,亮面镀铬的外观设计也兼顾了外观装饰属性,适配偏向运动风格的乘用车型改装需求。

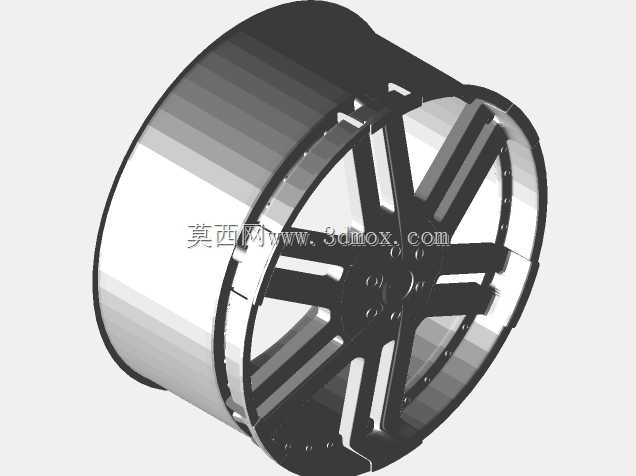

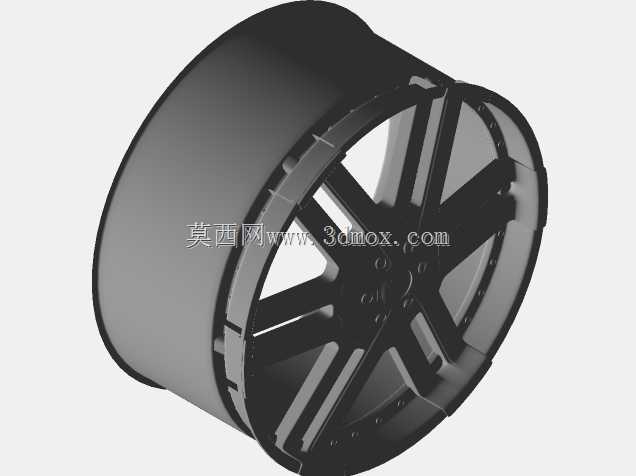

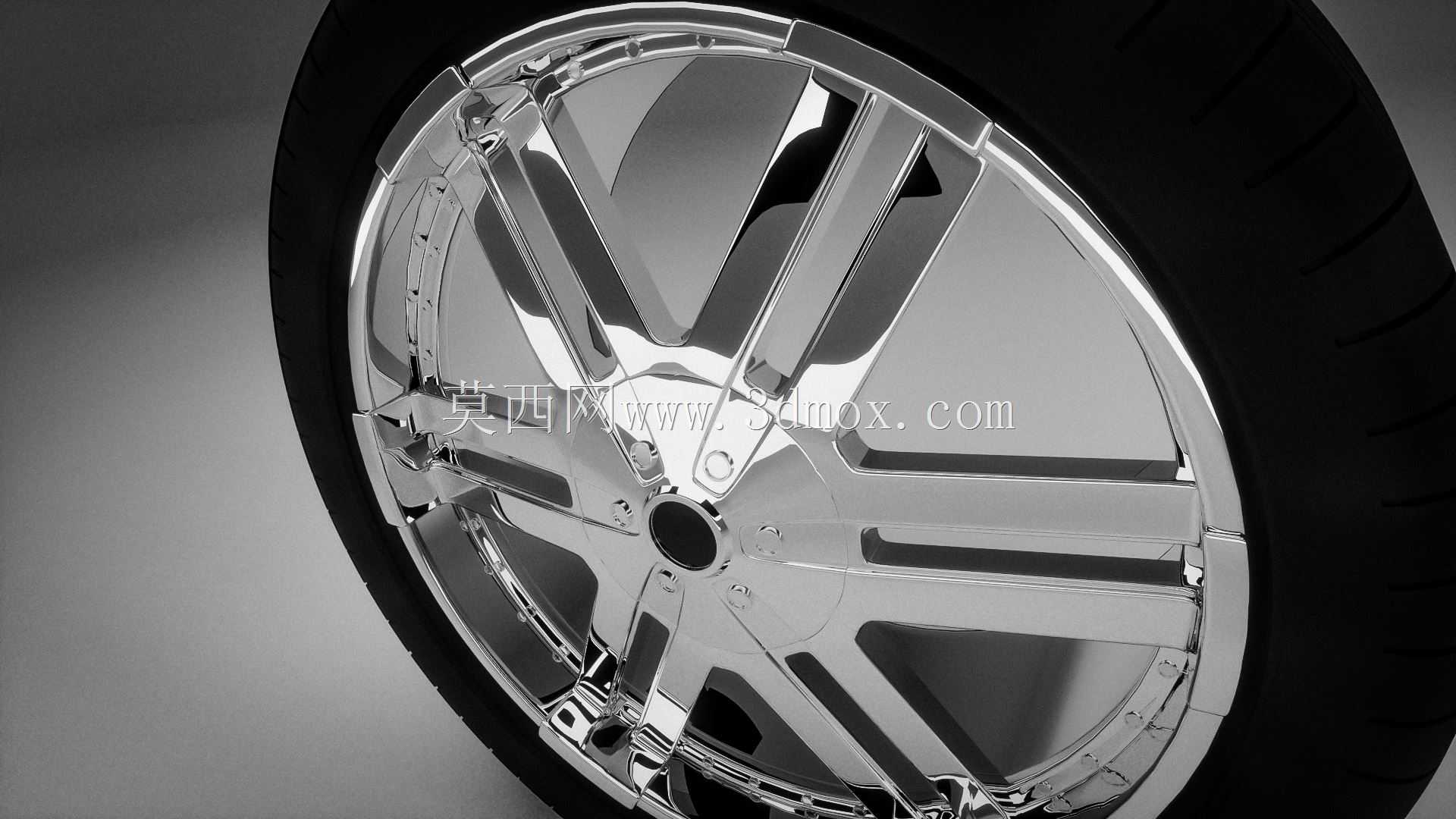

设计层面,轮辐采用了七组对称式宽辐条布局,每根辐条从中心安装盘位置向外延伸至轮辋边缘,辐条表面做了大弧度的曲面过渡,没有尖锐的棱角结构,一方面是为了降低镀铬工艺的加工难度,避免尖角位置出现镀层厚度不均、露底的问题,另一方面这种宽辐条结构的抗弯扭刚度表现更好,在车辆过弯承受侧向载荷时,辐条的形变量能控制在合理区间,不会因为辐条过窄出现应力集中导致的结构失效。中心安装区域预留了标准的轮毂螺栓孔位与中心定位孔,安装面做了平整化处理,能和车辆的轮毂轴承安装面完全贴合,保证装配后的同轴度,避免高速行驶时出现车轮抖动的问题。轮辋部分采用了常规的深槽式结构,和轮胎的胎圈配合位置做了标准的凸缘设计,能保证轮胎充气后胎圈牢牢卡在轮辋的配合槽内,即使在轮胎亏气或者高速过弯胎侧发生大形变时,也不会出现胎圈脱开的风险。
配套的轮胎采用了常规的民用街车胎花纹设计,胎面分布有连续的纵向排水槽与横向的细纹沟槽,纵向排水槽主要负责雨天行驶时快速排出胎面和路面之间的积水,降低水滑风险,横向细纹则是为了提升胎面的抓地能力,在加速和制动时提供足够的摩擦系数。轮胎的胎侧厚度和轮辋的直径做了匹配设计,装配后胎侧和轮辋边缘的间隙符合常规乘用车的安装边界,不会出现胎侧蹭到轮拱或者悬挂部件的问题。
从安装边界来看,这套轮毂的偏距设计参考了主流后驱运动车型的轮毂安装参数,中心孔直径、螺栓孔节圆直径都对应常规的五孔安装规格,在做整车匹配时,不需要额外加装变位器或者中心孔套环就能直接适配对应车型的转向节安装位。轮辐背面预留了刹车卡钳的避让空间,即使是大尺寸的多活塞刹车卡钳,也能在轮辐内部有足够的安装间隙,不会出现卡钳蹭辐条的问题。镀铬层的设计厚度参考了常规汽车外饰镀铬件的工艺标准,在数模阶段就预留了镀层的厚度余量,保证镀铬加工完成后,轮毂的整体尺寸仍然在装配公差范围内,不会因为镀层厚度导致轮辋和轮胎的配合过紧,或者螺栓孔位尺寸变小无法正常安装。
在实际建模过程中,轮辐的曲面是整个结构的建模难点,需要先通过草绘勾勒出每根辐条的轮廓走向,再通过边界混合做出辐条的基础曲面,之后对曲面和中心安装盘、轮辋的衔接位置做圆角过渡处理,保证整个轮毂的外表面顺滑无突兀折角,这样后续做渲染或者数控加工编程时,曲面的连续性才能达到要求。轮胎部分的建模则是先做出胎体的基础回转体,再通过阵列的方式做出胎面的花纹结构,花纹的深度和宽度都参考了实际街胎的参数,不会出现花纹过深导致胎面刚性不足,或者花纹过浅排水性能不达标的问题。整个总成的装配关系完全按照实际物理结构设置,轮胎和轮辋的配合位置做了贴合约束,能直接用于后续的装配干涉检查、运动仿真,甚至可以导出到工程图模块生成加工图纸,直接用于样件的试制生产。
- 全部评论(0)
- 模板大小: 26.1 MB
- 售价:5金币
- 下载次数: 58
- 系统要求: OBJ,STL,BlenderCAD,Wavefront OBJ,Rendering
- 软件分类: 汽车
