树莓派CNC控制板防护外壳结构设计

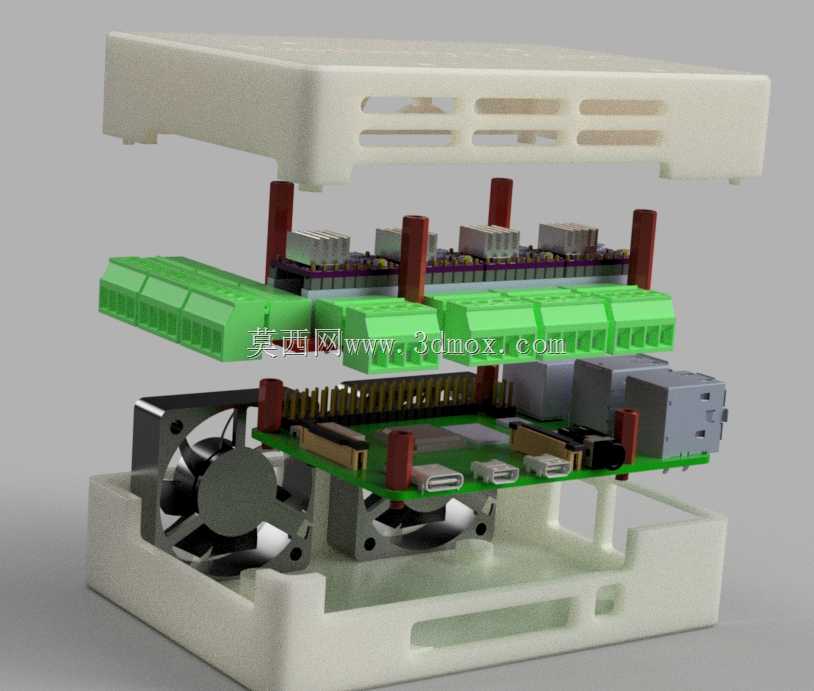

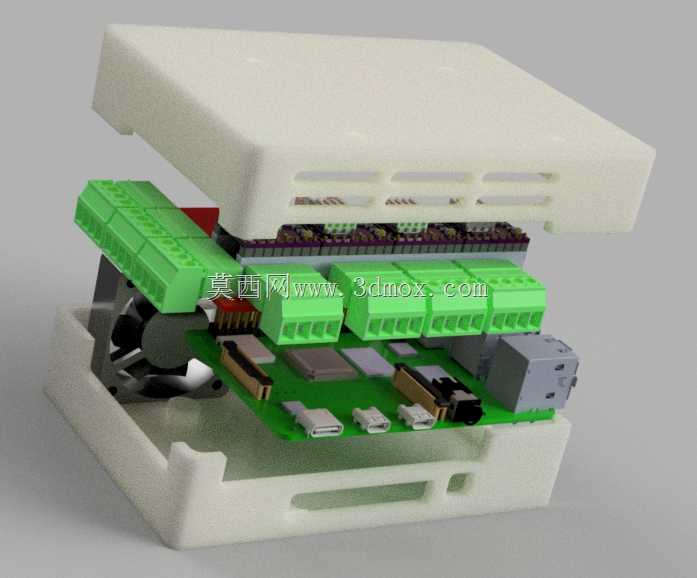

　　在小型桌面级数控加工设备的电控系统搭建场景中，核心控制板的防护与接线规整一直是DIY爱好者与小型设备集成商需要重点解决的问题，这款适配树莓派4代与Protoneer CNC控制帽的外壳，正是针对这类应用场景开发的结构件。日常车间加工环境中存在金属切屑、切削液飞溅、灰尘堆积等问题，裸露的电路板不仅容易因异物落入造成引脚短路，接线端反复拉扯也容易出现焊盘脱落的故障，一体化的外壳结构可以将两块叠装的控制板完全包覆在内，仅预留必要的接线与散热通道，从物理层面隔绝外界环境对核心控制单元的干扰。

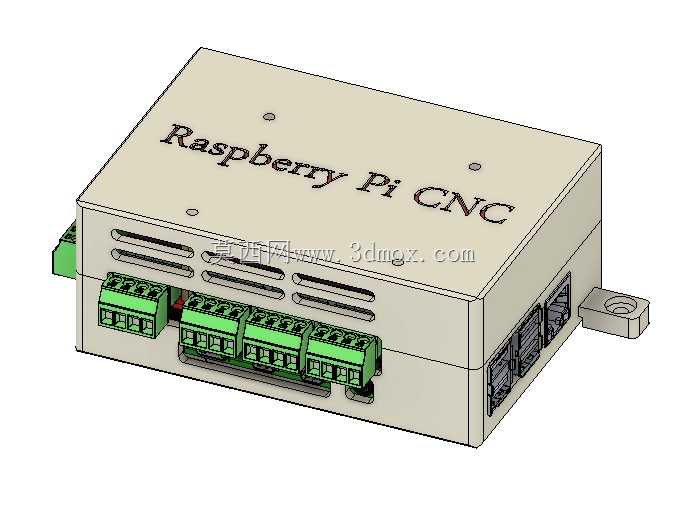

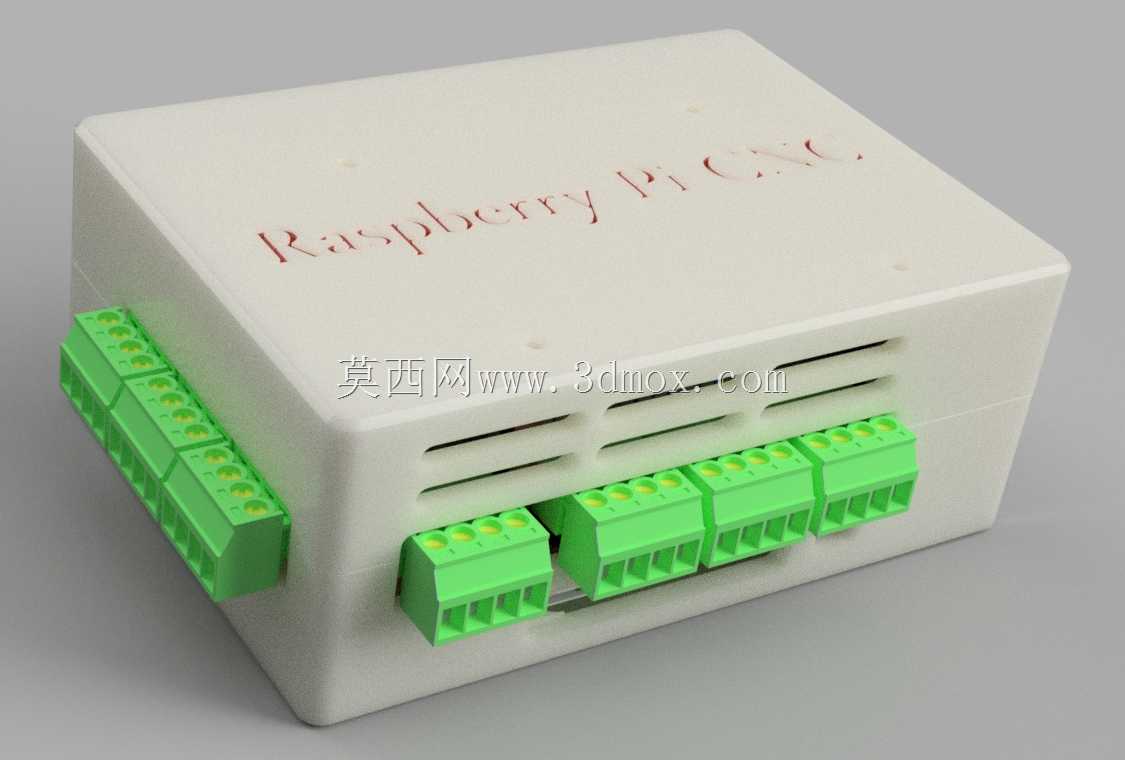

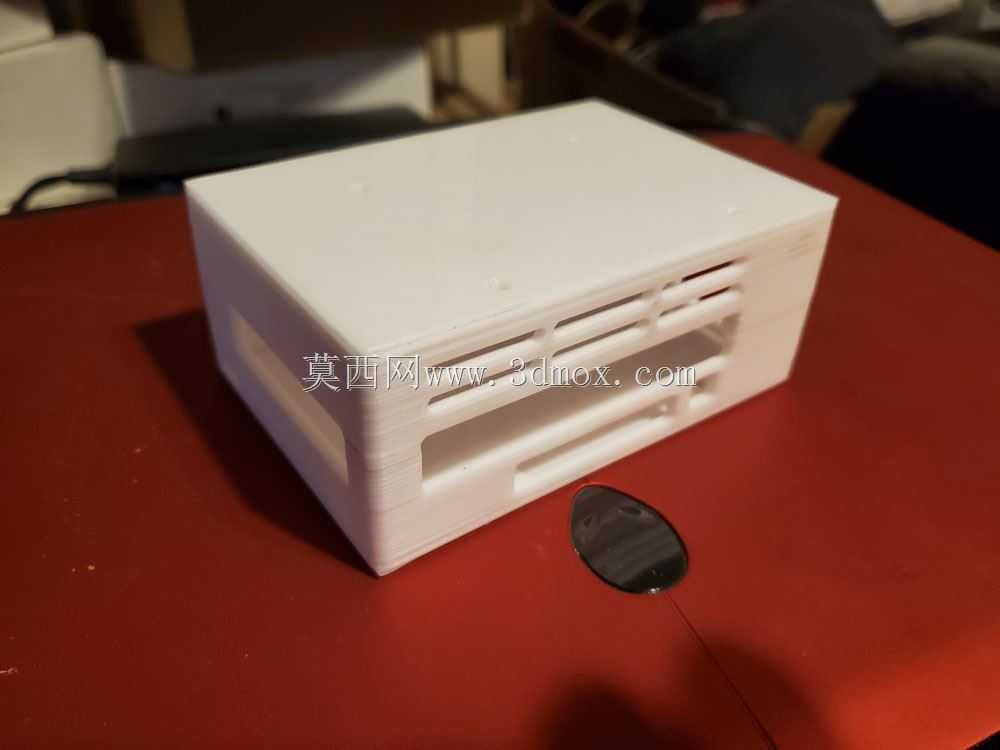

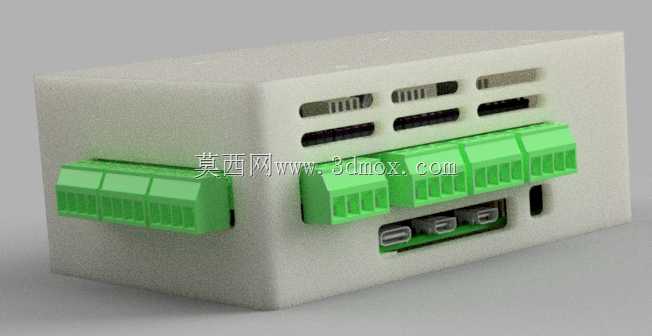

　　从功能设计来看，外壳下半部分对应接线端子的位置做了精准的开口避让，绿色的螺钉式接线端子可以完全伸出壳体外部，方便操作人员在设备调试、维护时直接在外部完成步进电机驱动信号、限位开关信号、主轴控制信号的接线操作，不需要拆开外壳就能完成所有外部线路的接驳，大幅降低后期运维的拆装工作量。壳体侧面预留的多组狭长通风槽，对应树莓派主控芯片与CNC控制板驱动芯片的发热位置，在不破坏壳体整体防护性的前提下形成自然对流散热通道，避免控制板长时间高负载运行时出现过热降频的问题，不需要额外加装散热风扇就能满足常规桌面级CNC设备长时间运行的散热需求。

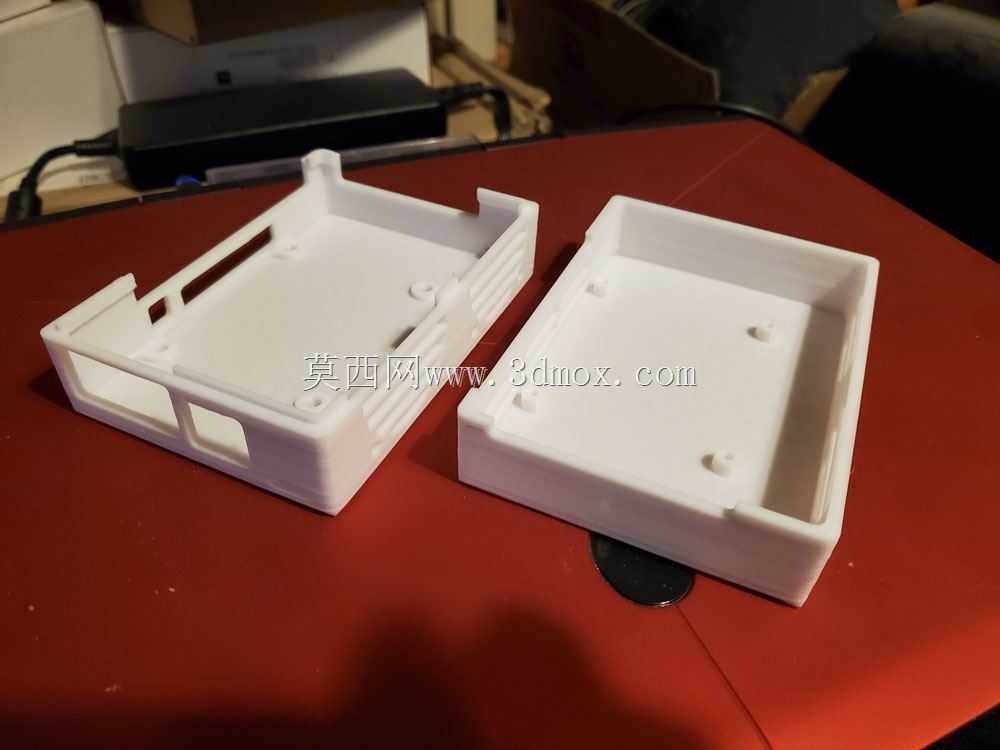

　　设计过程中针对3D打印的工艺特性做了大量适配优化，壳体上下盖的配合面没有采用复杂的卡扣结构，而是通过规整的止口配合实现定位，配合标准规格的压铆螺母完成上下盖的锁紧固定，打印完成后不需要做额外的支撑去除、打磨修整就能直接完成装配，普通FDM3D打印机就能实现高精度制作，不需要特殊的工业级加工设备。下半部分壳体内部预留了M2.5规格铜嵌件的安装位，安装时可以通过热熔方式将铜螺母嵌入预设的柱位，控制板通过螺钉直接固定在壳体内部的定位柱上，既避免了3D打印螺纹反复拆装滑牙的问题，也能保证控制板在壳体内的安装位置完全固定，不会因为设备运行的振动出现电路板移位、接口对位偏差的问题。

　　安装边界方面，壳体内部的容纳空间完全匹配树莓派4代与叠装的CNC控制帽的整体尺寸，不会出现内部空间冗余过大导致壳体体积不必要增加的问题，也不会因为空间过小导致电路板与壳体内壁出现干涉。外部接线开口的位置完全对应CNC控制帽上接线端子的排布位置，每一组端子的伸出长度都经过测算，既保证端子完全露出方便接线，也不会因为开口过大导致壳体防护性能下降。壳体顶部的平面可以根据使用需求粘贴设备标识、接线定义标签，方便操作人员快速识别各接线端口的功能，平整的外形也可以通过螺钉直接固定在小型CNC设备的电控仓内，不需要额外设计安装转接支架。

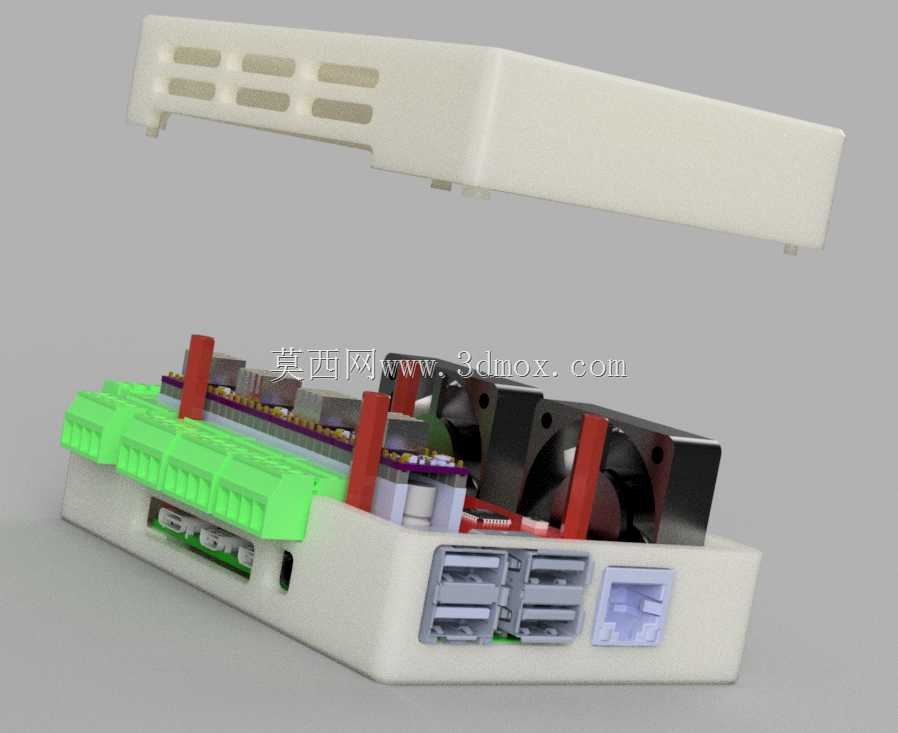

　　实际应用中，这类外壳除了用于桌面级雕刻机、小型数控车床的控制单元防护，也可以适配基于树莓派开发的其他运动控制类设备，只需要根据对应控制板的接口位置调整侧面开口的排布，就能快速衍生出适配不同控制板的壳体版本。壳体采用分体式上下盖结构，当需要更换树莓派的SD卡、调整控制板上的跳线帽时，只需要拆开上下盖的固定螺钉就能直接操作内部电路板，不需要拆除所有外部接线，日常维护的操作效率远高于完全密封的一体式壳体。针对接线端的受力问题，壳体开口边缘做了加厚处理，即使外部接线受到意外拉扯，受力点会直接作用在壳体结构上，不会直接传导到电路板的焊盘位置，大幅降低接线端受力导致的电路板损坏概率。
