树莓派4适配CNC控制7寸触摸屏防护外壳

　　这款壳体是针对小型桌面级CNC控制场景开发的集成式安装载体，主要服务于个人DIY数控加工、小型桌面雕刻机控制、实验室微型数控设备改造这类场景，解决树莓派4主控板、Protoneer CNC控制板、官方7寸触摸屏三个核心部件分散安装、接线杂乱、缺乏防护的实际问题。日常使用中，很多爱好者搭建小型CNC控制系统时，往往把主控板、控制扩展板、屏幕零散固定在台面上，不仅容易被加工产生的切屑、切削液溅到造成短路，接线拉扯也容易导致接口松动，加工过程中误碰还可能触发错误操作，这款集成外壳就是针对这些实际痛点做的结构整合。

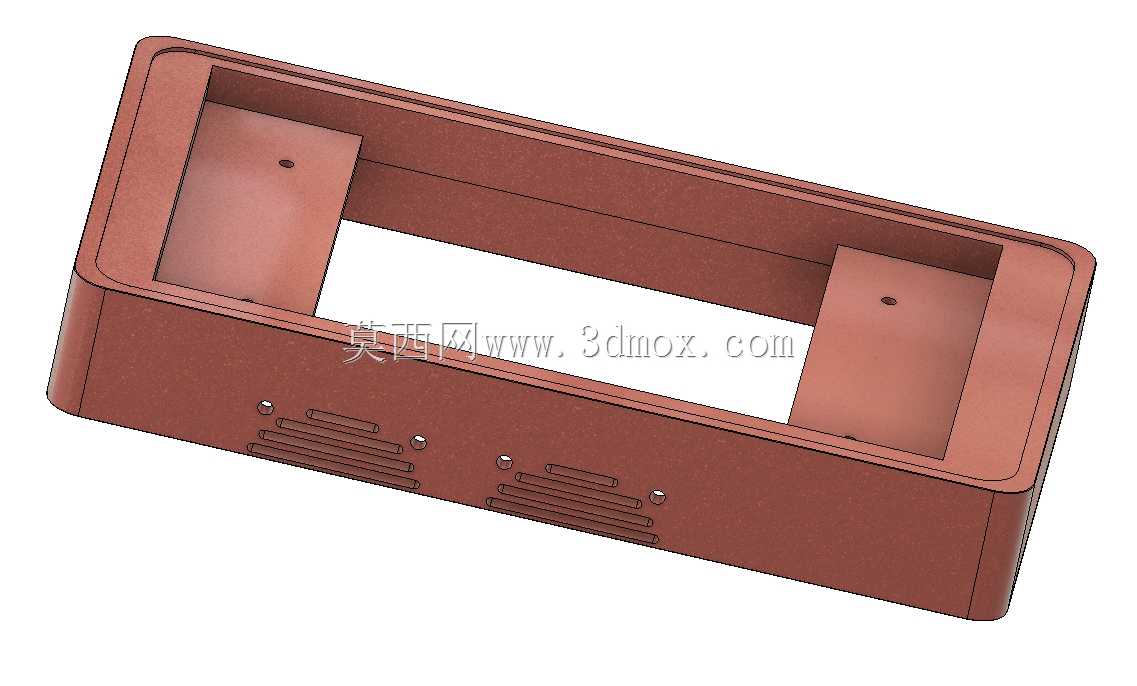

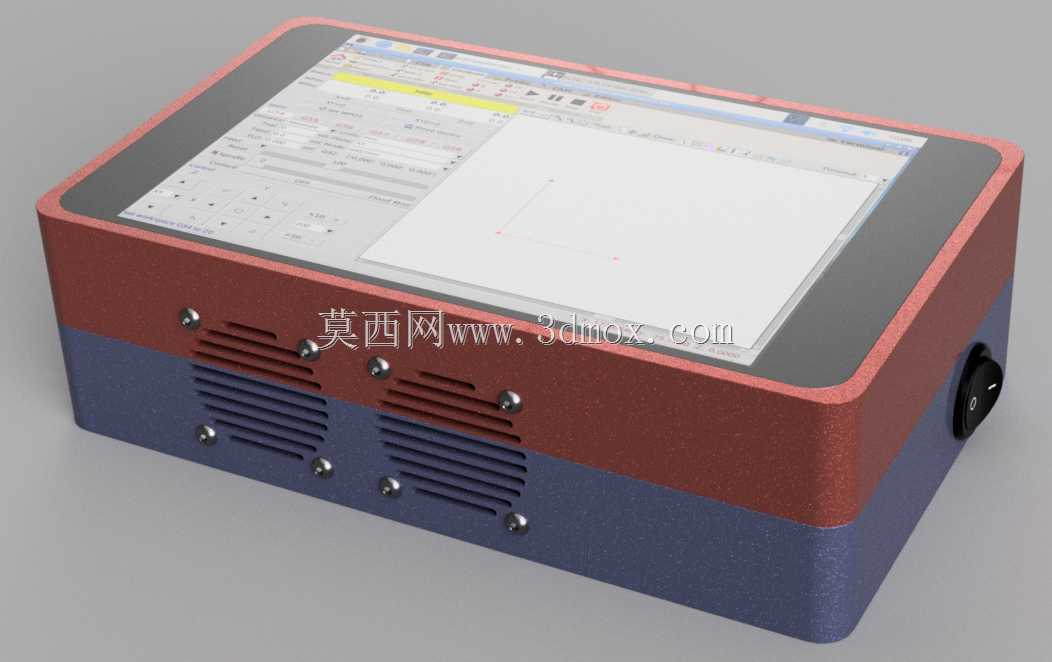

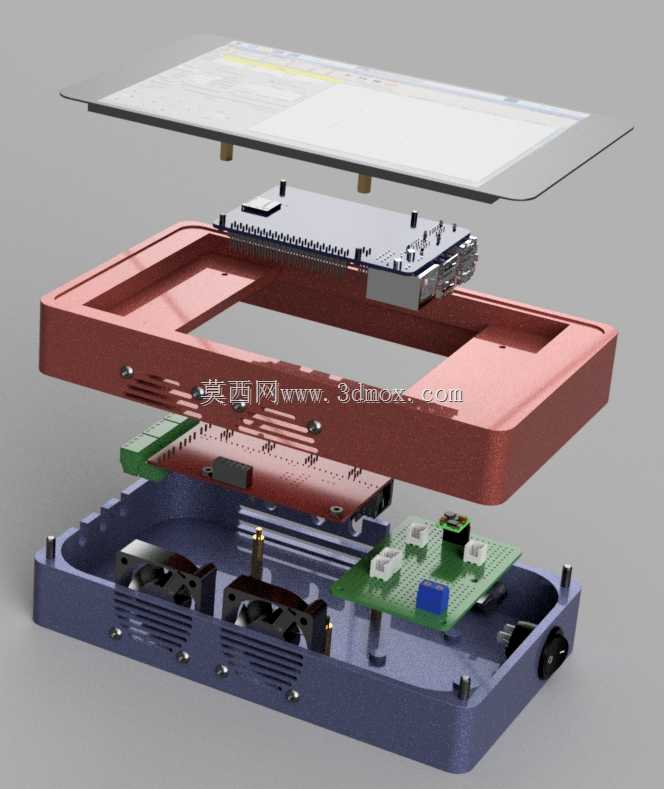

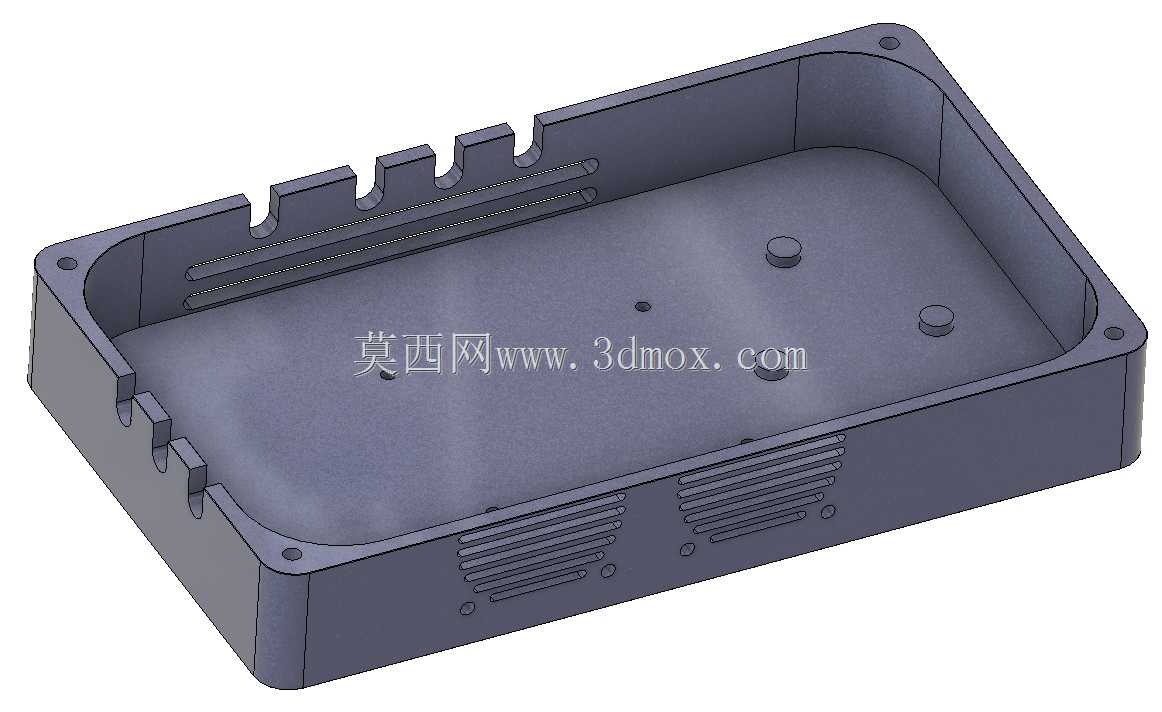

　　从功能特性来看，壳体采用上下分瓣的对合结构，上半部分专门预留了7寸电容触摸屏的安装位，屏幕嵌入后表面与壳体上沿齐平，四周做了窄边压合结构，不需要额外打胶就能固定屏幕，同时屏幕排线可以顺着壳体内侧的走线槽延伸到下半部分的主控安装区，避免排线被上下壳体合模时挤压。下半部分是核心硬件的安装区域，分别预留了树莓派4主板的铜柱安装孔位、Protoneer CNC控制帽的对接定位槽，两个板卡对插之后刚好落在预设的安装位上，不需要额外做转接固定，合模之后板卡之间的接插件完全被壳体包裹，不会因为外力拉扯出现松脱。壳体侧面预留了CNC控制板需要的步进电机接口、急停接口、限位开关接口的开孔，所有开孔位置和板卡接口完全对齐，插接线缆时不需要额外调整板卡位置，树莓派侧的电源接口、HDMI接口、USB接口也对应做了精准开孔，外接U盘、调试线、电源适配器都能直接插接，不需要拆卸壳体。

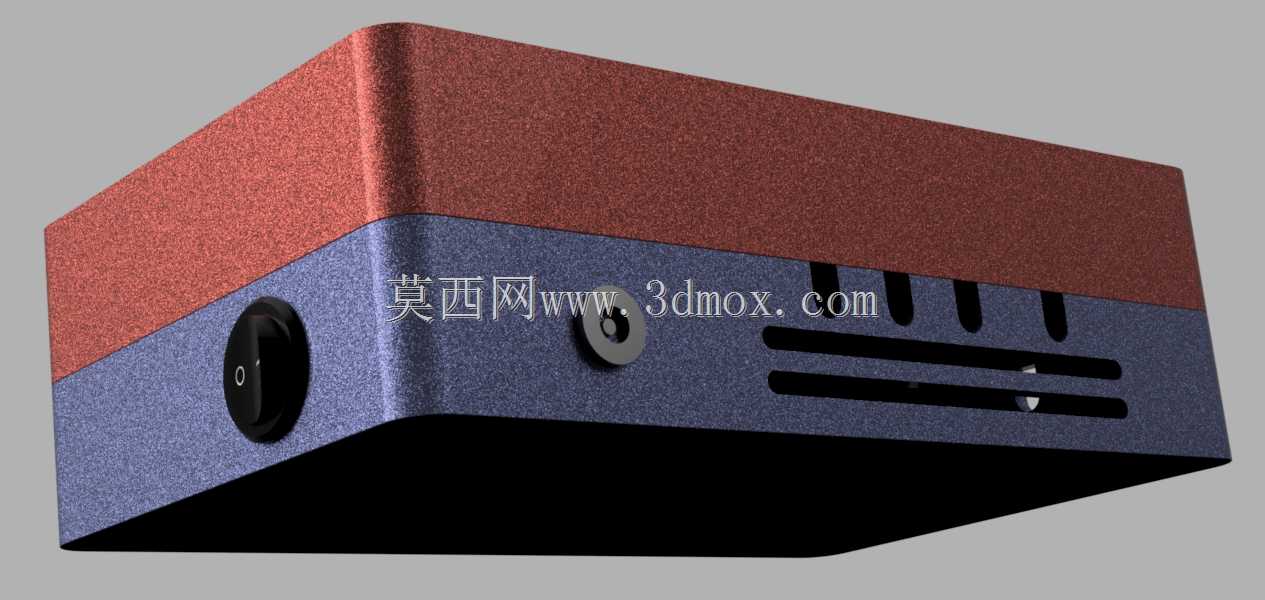

　　设计思路上完全围绕实际使用的可靠性做考量，壳体下半部分的两侧开了阵列式通风槽，通风槽的位置刚好对应树莓派主控芯片和CNC控制板驱动芯片的散热区域，自然对流就能满足长时间运行的散热需求，不需要额外加装散热风扇，避免风扇积尘、震动带来的额外故障点。上下壳体之间采用内六角螺丝对锁固定，螺丝孔位做了沉台设计，螺丝锁紧之后表面完全平整，不会突出壳体表面刮蹭周边物品。壳体边角做了R3的圆角过渡，没有尖锐的棱角，日常挪动、调试设备时不会划伤手部。壳体右侧预留了船型电源开关的安装位，可以直接把整机供电的开关集成在壳体上，不需要额外外接开关模块，操作更顺手。

　　从安装边界和尺寸来看，壳体整体外形尺寸控制在200mm125mm60mm的范围内，刚好能容纳三个核心部件，没有多余的冗余空间，放在桌面CNC设备的操作台上不会占用过多操作面积，底部预留了四个M4的安装孔位，可以直接固定在设备机架的悬臂或者操作面板支架上，安装孔的孔距按照通用小型设备操作盒的标准设计，兼容市面上大部分桌面雕刻机、微型车床的操作盒安装支架。屏幕安装位的内框尺寸严格匹配官方7寸树莓派触摸屏的外轮廓尺寸，公差控制在0.2mm以内，屏幕嵌入后不会出现晃动，同时预留了0.1mm的粘贴缓冲泡棉的间隙，能缓冲加工过程中产生的震动，避免屏幕因为长期震动出现接触不良。板卡安装位的铜柱高度统一采用6mm规格，树莓派主板安装后底部和壳体内壁预留3mm的间隙，方便布置底部的接线，同时避免主板背面的焊点直接接触壳体造成短路。CNC控制帽和树莓派对接之后，控制板上的驱动芯片位置刚好对准通风槽区域，散热气流可以直接流经芯片表面，实测连续运行4小时以上，芯片表面温度比裸露安装时低5-8摄氏度，完全满足长时间加工的运行需求。

　　实际使用过程中，这种集成式壳体把原本分散的三个核心部件整合为一个整体的操作终端，既可以直接放在台面上作为手持调试终端使用，也可以固定在设备上作为固定操作面板，接线全部隐藏在壳体内部，不会被加工产生的切屑、灰尘污染，日常清理只需要擦拭壳体表面即可，维护成本大幅降低。壳体的分模设计也考虑了后期硬件升级的需求，只需要拆卸底部的固定螺丝就能打开壳体，更换主控板、调整接线都很方便，不需要破坏壳体结构。
