台球杆专用数控加工车床结构设计

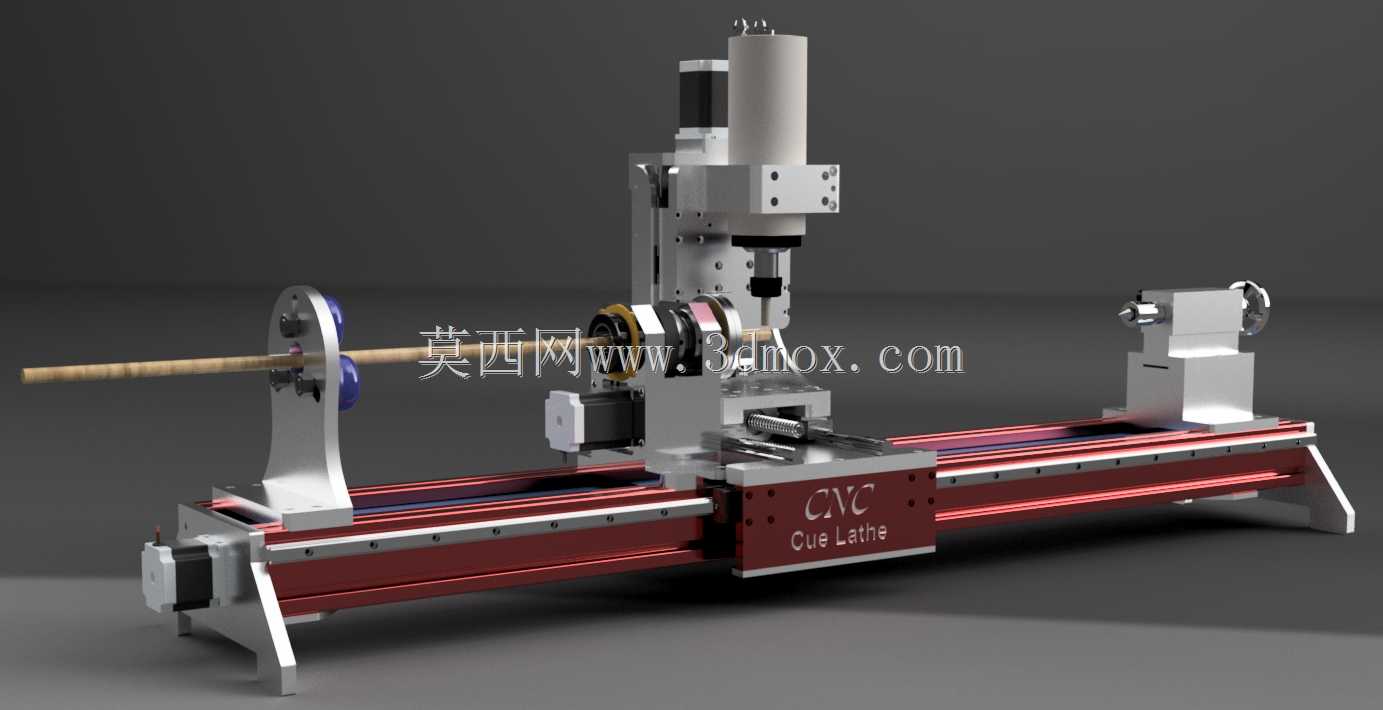

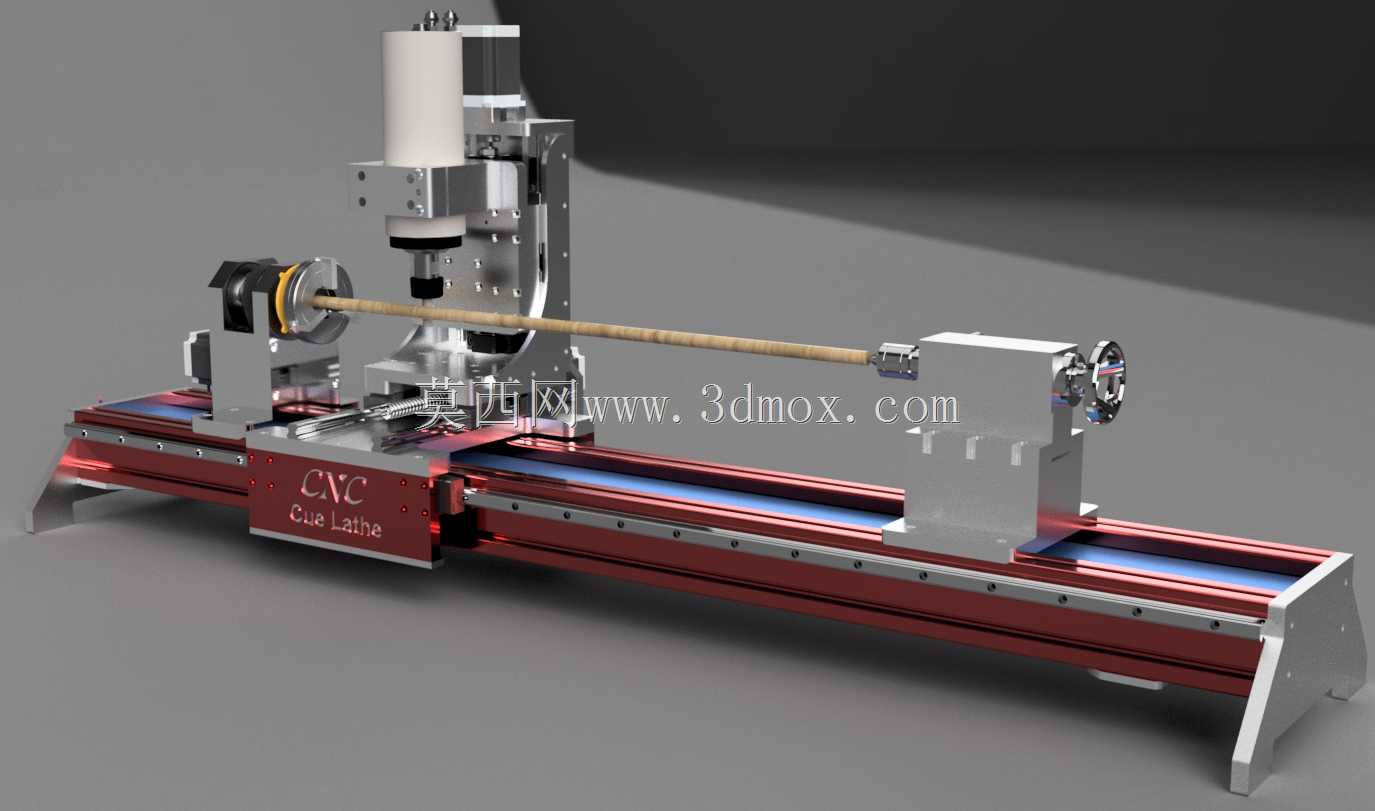

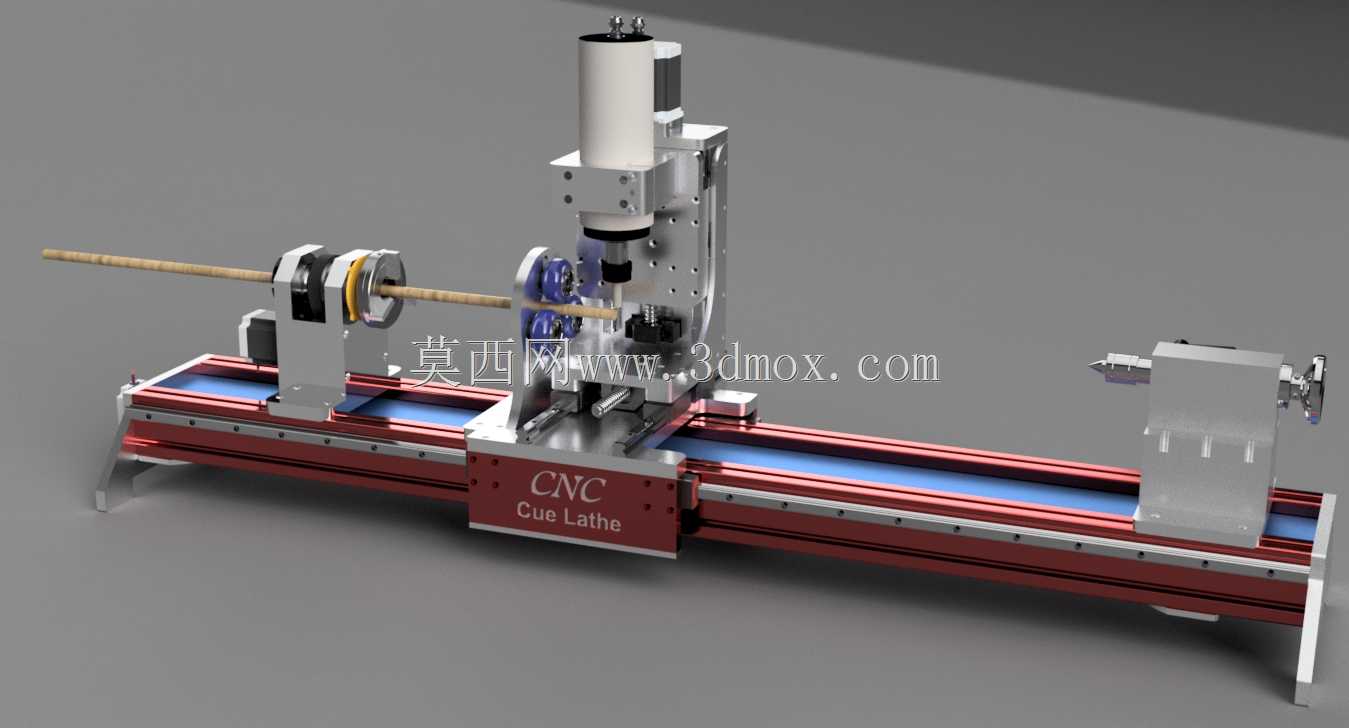

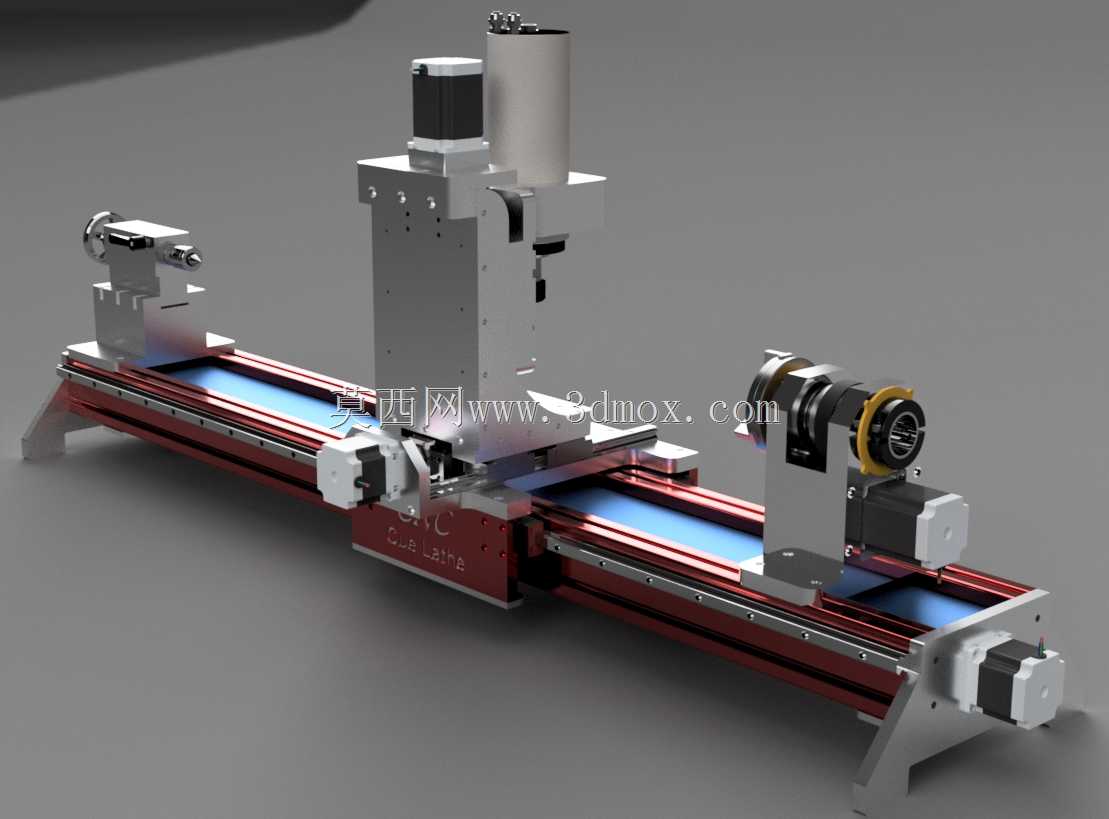

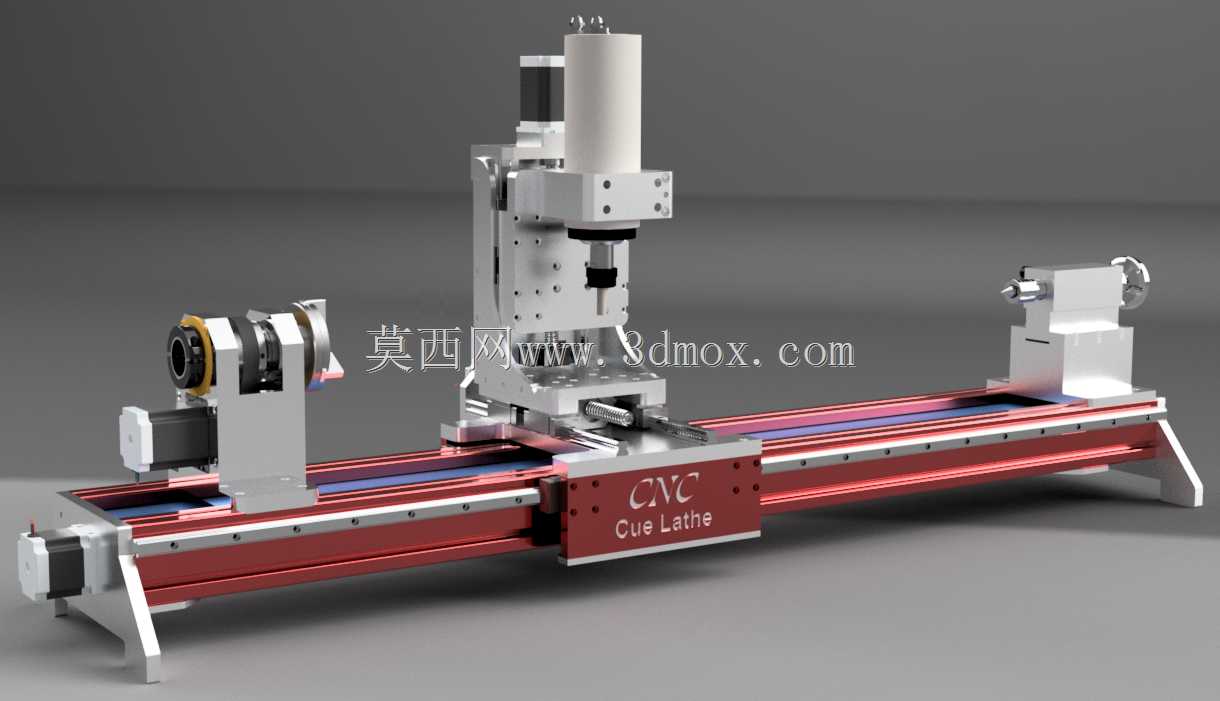

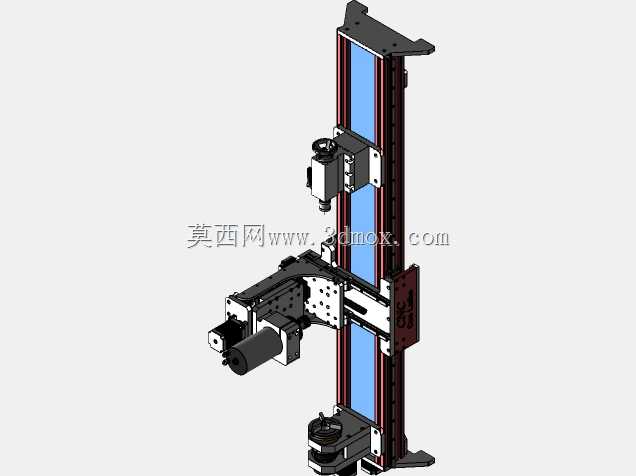

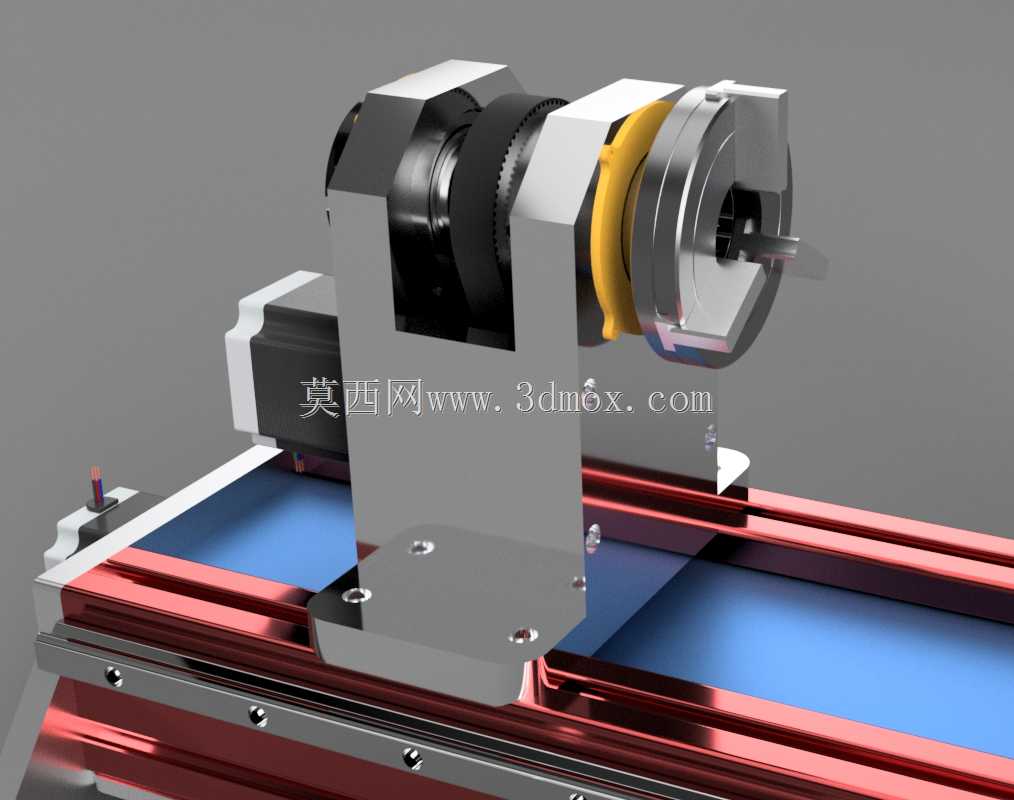

　　这款针对台球杆加工开发的专用数控车床，核心解决传统通用车床加工细长球杆时易出现的让刀、锥度误差、表面振纹等行业共性问题，适配台球杆从毛坯方料到成品锥度杆身的全工序加工需求，覆盖斯诺克杆、美式九球杆等不同规格球杆的外圆车削、锥面成型、端面修型等加工场景，也可兼容其他细长轴类非金属、轻金属零件的小批量精密加工。整机采用卧式长床身布局，床身主体选用高刚性矩形导轨结构，搭配线性导轨副搭配预压滑块，抵消细长工件加工时的切削颤振，导轨安装面经过精密刮研处理，保证全程移动直线度控制在微米级公差范围内，避免长行程加工出现的锥度偏差。主轴单元采用高精密回转卡盘搭配专用顶尖组件，尾座配备可伸缩式活顶尖，针对球杆细长易变形的特点，可搭配中心架辅助支撑，

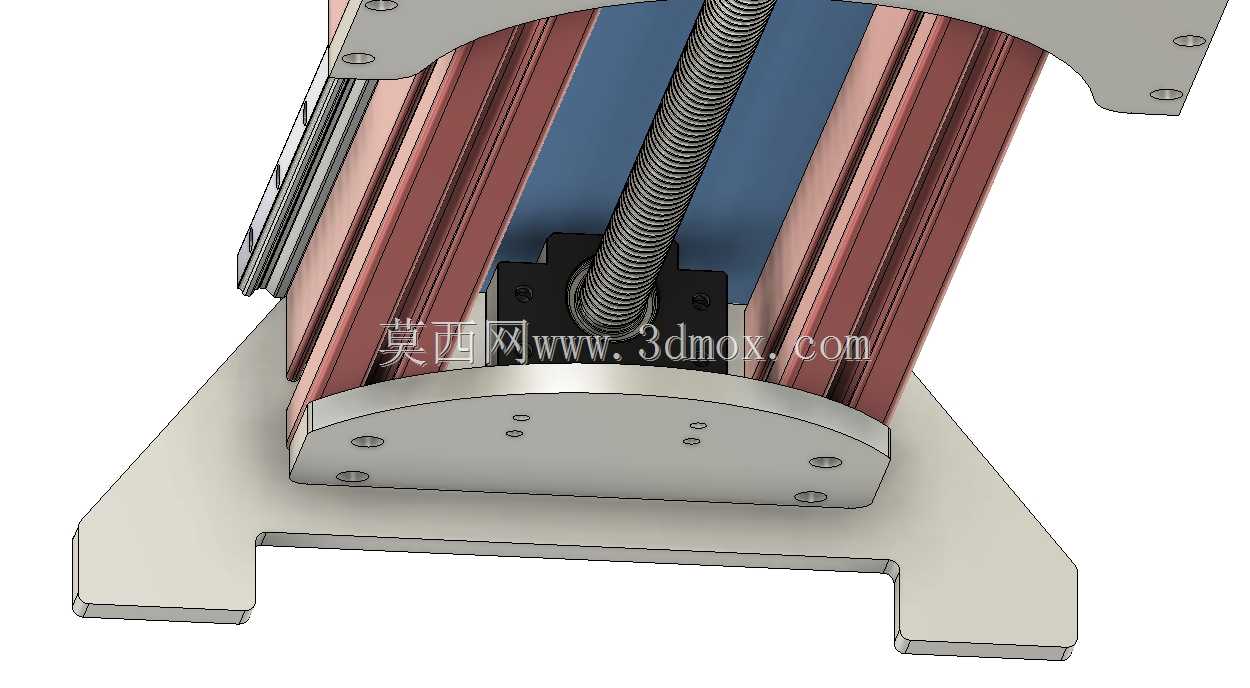

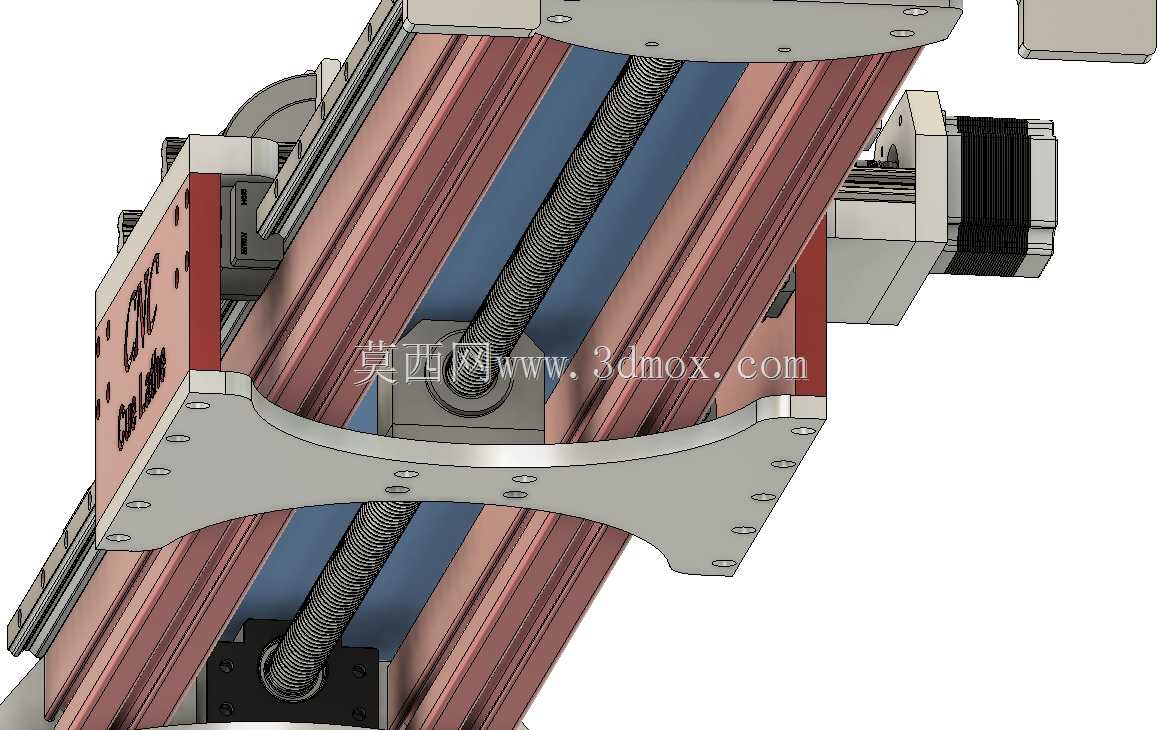

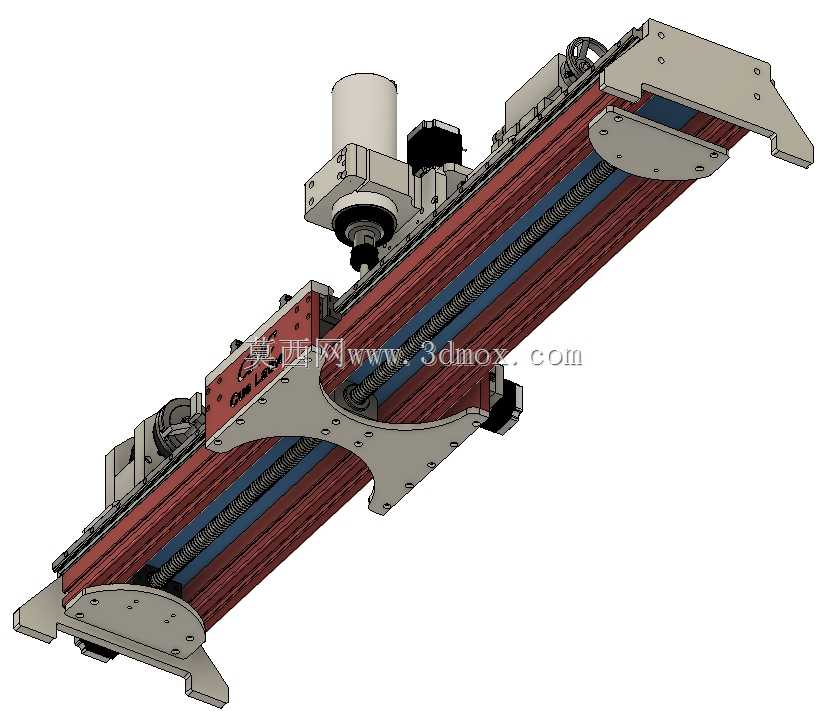

　　支撑位置可沿床身导轨任意调整，适配不同长度规格的杆料装夹，装夹时可通过微调机构调整顶尖顶紧力，避免顶紧力过大导致杆料弯曲变形，或是顶紧力不足导致加工时工件窜动。横向进给滑台搭载在纵向溜板上，可实现X、Z两轴联动进给，Z轴伺服电机通过精密滚珠丝杠副驱动溜板沿床身移动，丝杠采用两端固定支撑结构并施加预拉伸，抵消长丝杠高速移动时的热伸长误差，X轴进给单元搭载高速电主轴切削头，可安装不同规格的车削刀具，满足粗车、精车不同工序的切削需求，切削头的安装高度经过精准调校，保证刀尖点与主轴回转中心高度完全重合，避免加工锥面时出现双曲线误差。整机的电气走线采用拖链内置布局，所有运动部件的线缆均收纳于静音拖链内，避免长行程移动时线缆拉扯、磨损，

　　拖链弯曲半径符合线缆最小弯曲半径要求，延长线缆使用寿命。床身底部设置多点可调支撑脚，可根据安装地面的平整度调整支撑高度，保证床身水平度符合安装精度要求，无需额外浇筑专用设备基础，适合小型台球器材生产作坊、定制球杆工作室的场地安装需求。设计过程中针对球杆加工的走刀路径做了结构适配，Z轴有效行程覆盖常规球杆的最大加工长度，X轴行程满足球杆最大直径的切削余量需求，各轴的进给速度范围经过匹配调校，粗加工时可实现大进给量快速去除余量，精加工时可实现微米级微进给，保证杆身表面粗糙度达到镜面级要求，无需后续额外抛光工序。各运动轴均配备硬限位与软限位双重保护，硬限位采用机械式行程开关，在溜板移动到行程极限位置时触发急停，

　　软限位通过系统参数设定安全行程范围，避免超程移动导致的部件碰撞，主轴单元配备过载保护功能，切削负载超过设定阈值时自动降速或停机，保护刀具与工件不受损伤。尾座采用锁紧式结构，调整到对应加工位置后可通过锁紧手柄快速固定在床身导轨上，顶尖的伸缩行程可适配不同长度的工件装夹，顶尖锥孔采用标准莫氏锥度，可根据加工需求更换不同类型的顶尖、钻夹头等附件，拓展设备的加工范围。切削区域可适配专用的碎屑收集装置，加工木质球杆产生的木屑可通过收集装置统一归集，避免碎屑散落到导轨、丝杠副内加剧运动部件磨损，日常维护时只需定期清理导轨面的碎屑、加注润滑脂即可，维护门槛较低，无需专业设备维护人员即可完成日常保养操作。整机的结构布局充分考虑人机操作需求，操作面板设置在设备侧方便于操作人员观察加工状态的位置，装夹工件、更换刀具的操作空间预留充足，操作人员无需过度探身即可完成所有常规操作，降低长时间操作的疲劳感。
