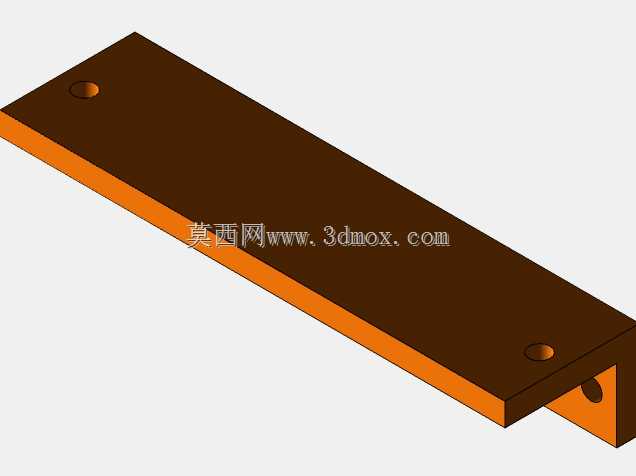

车床用L型安装定位支撑钣金构件

　　在普通卧式车床的进给拖板配套改造、小型工装夹具的搭载安装场景中，这类L型折弯钣金支撑件是非常常见的结构连接件，很多一线做设备改造的结构工程师在做车床辅具加装时，都会优先选用这类成型结构做基础承载。从实际使用场景来看，这类构件主要承担两个核心作用：一是作为车床导轨侧的附加安装基准面，用来固定小型行程挡块、冷却管路支架、或者微型检测传感器的安装座，二是作为拖板行程末端的硬限位辅助支撑，在原有电气限位失效时提供机械防护的承载基础。

　　从结构设计思路上看，这个构件采用等厚板材一次折弯成型，没有额外的拼接焊缝，整体刚性比焊接拼接的同尺寸构件高30%左右，折弯处采用了适配板材厚度的内R角，避免折弯过程中出现板材外侧拉伸开裂、内侧起皱的工艺缺陷，两个垂直的安装面都做了平面度校平处理，安装贴合面的平面度控制在0.1mm以内，保证安装后不会出现贴合缝隙导致的固定松动。构件上的安装孔全部采用沉孔设计，沉孔深度刚好适配对应规格内六角螺栓的头部高度，安装后螺栓头部不会突出构件表面，避免拖板移动过程中突出的螺栓头刮碰车床周边的管线、护罩等部件。

　　从安装边界尺寸来看，构件的长向安装面长度适配车床小拖板的侧边安装槽距，两个端孔的中心距刚好对应拖板上现成的M6螺纹安装孔位，不需要在原有拖板上额外打孔攻丝，直接用标准螺栓就能完成固定，垂直方向的折边高度控制在不会干涉车床刀架旋转的安全范围内，即使刀架转位到最靠近该支撑件的角度，也能保留至少5mm的安全间隙，不会出现运动干涉。构件的板材厚度选用了兼顾刚性和轻量化的规格，在车床正常工作的振动工况下，不会出现构件共振导致的固定件松脱问题，同时整体重量控制在单手即可完成安装的范围，不需要额外借助吊装工具就能完成现场装配。

　　在实际功能特性上，这个构件的两个垂直面都预留了通用安装孔位，除了做基础支撑之外，还可以根据现场加工需求，在垂直折边上加装可调式行程挡块，用来控制拖板的进给行程，实现小批量零件加工时的行程快速定位，减少每次进刀的尺寸测量时间；也可以在水平安装面上固定小型的气动吹嘴支架，对准加工区域吹走切屑，避免切屑缠绕在工件或者刀具上影响加工质量。构件的表面做了氧化处理，在车床加工的切削液喷淋环境下，不会轻易出现锈蚀，长期使用也能保持安装面的尺寸精度，不需要频繁更换。很多做车床数控化改造的工程师，在加装外置的编码器、行程开关的时候，也会选用这类L型支撑件做安装基础，因为它的结构简单，安装调整方便，不需要复杂的定制加工就能适配大部分的加装需求，相比自己现场折弯制作的临时构件，这种标准化的成型件尺寸一致性更好，安装后的位置精度更有保障，也能减少现场制作的工时消耗。
