DFC-1B型3/8尖头通讯连接结构件

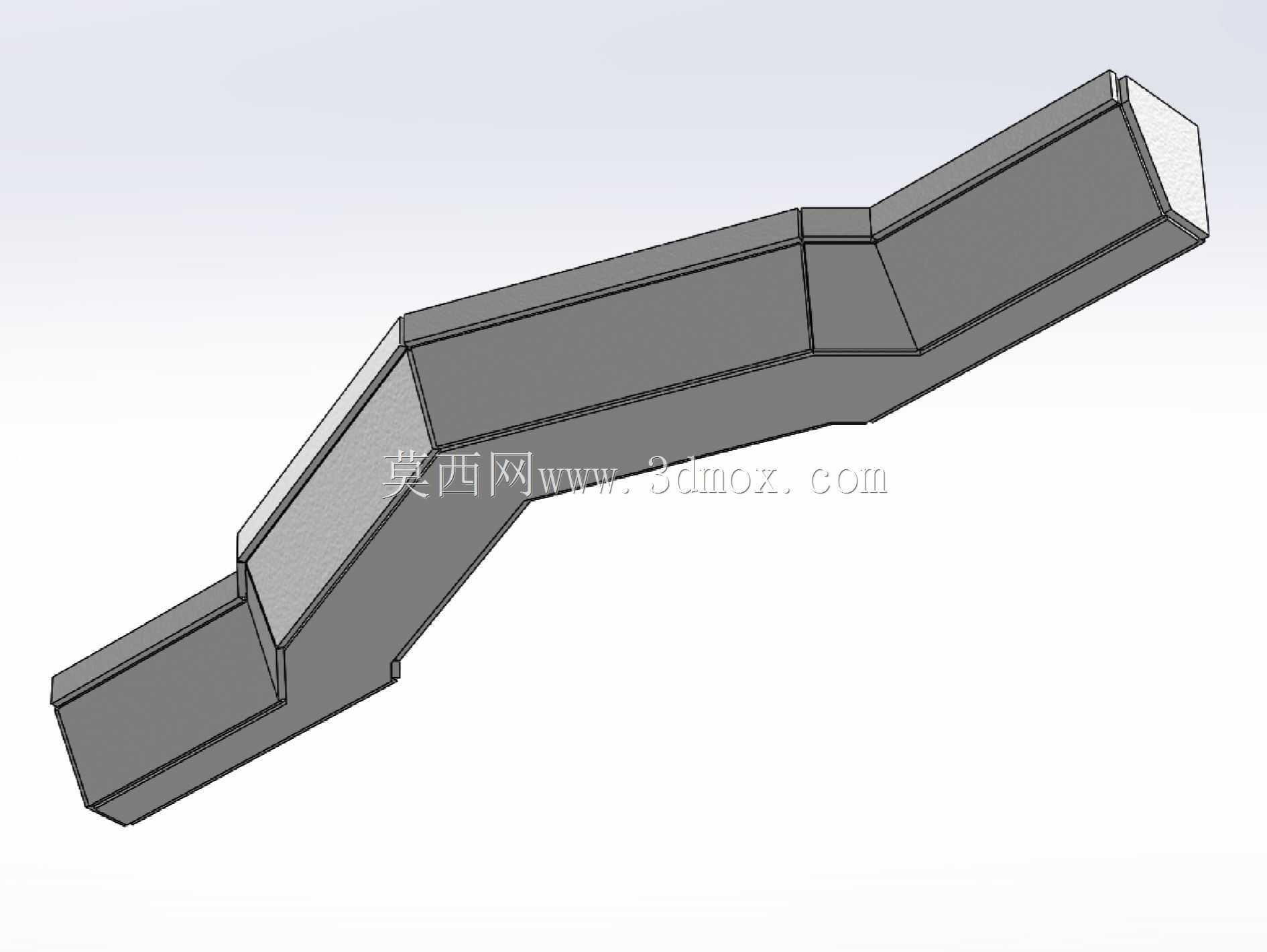

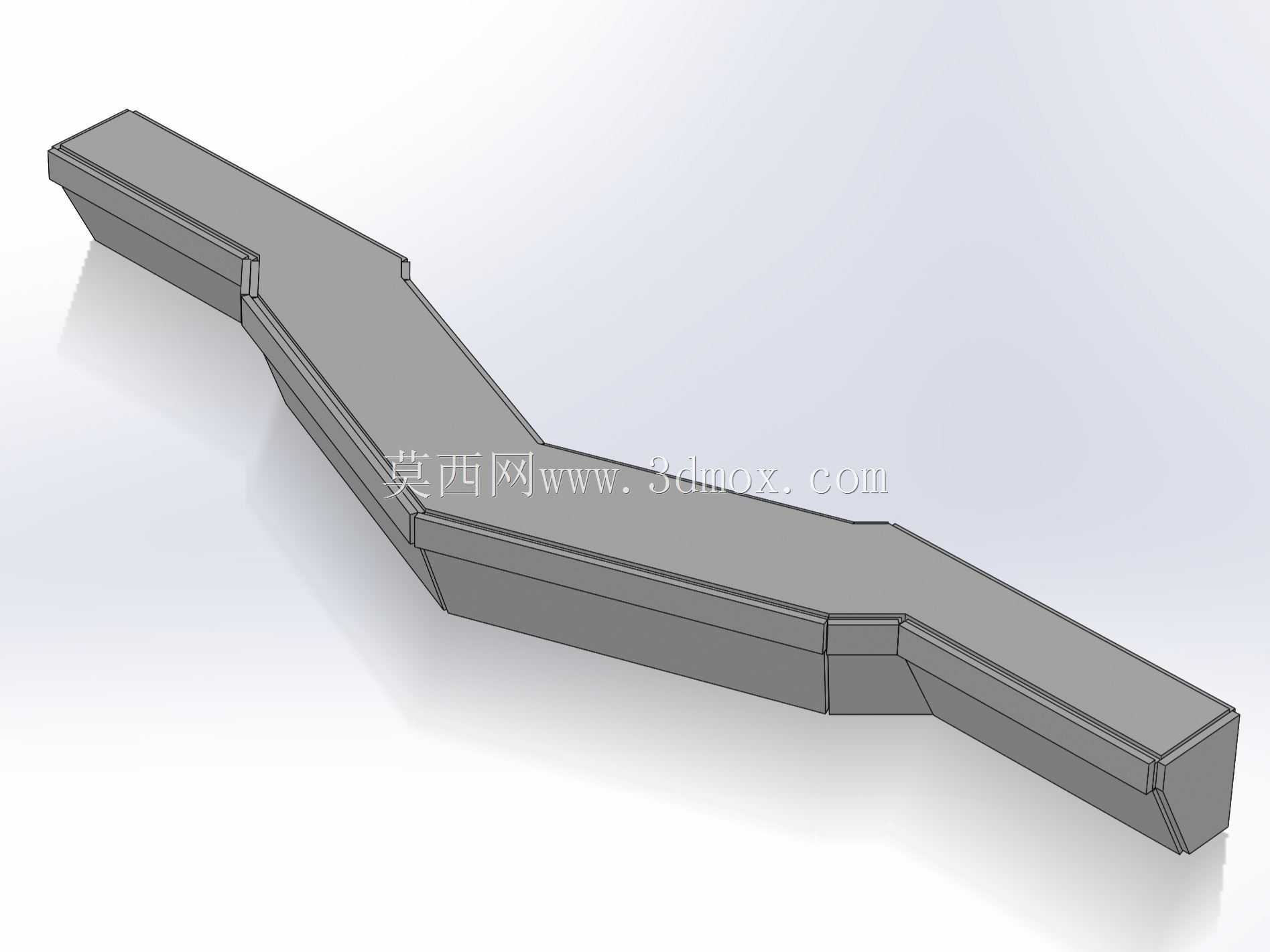

　　该结构件属于通讯线路连接配套的专用接插部件，主要应用在通讯机柜内部布线、室外通讯基站接线端、工业通讯总线接驳场景中，承担线缆端头的定位、接插导向以及物理防护作用，在实际布线作业中，这类带尖头导向的结构件能够大幅降低多芯线缆对接时的对位难度，避免插针错位弯折导致的线路导通故障。从结构设计来看，整体采用折线型异型材结构，两端的尖头段做了渐进式的收窄处理，端头的3/8英寸规格适配行业通用的通讯线缆护套内径，装配时尖头段可以顺利穿入线缆护套内部，顺着护套内壁滑入到位，不需要额外扩孔处理，能够减少现场装配的工序耗时。中间的弯折段并非随意设置的造型，而是根据通讯机柜内部的布线避让需求设计的特定弯折角度，在实际安装场景中，机柜内部的走线槽、

　　相邻接插件、散热风道都有固定的排布位置，折线造型能够让该连接件在安装后刚好避开周边的凸起结构，不会和其他部件产生安装干涉，同时也能让线缆走线更贴合机柜内壁，减少线缆弯折产生的内应力，避免长期使用后线缆芯线断裂。结构的壁厚设计保持了均匀一致的尺寸，整个构件没有出现壁厚突变的区域，不管是采用机加工成型还是注塑开模生产，都能有效控制成型过程中的变形量，保证两端接插段的同轴度公差在允许范围内，不会因为构件变形导致接插时卡滞或者接触不良。构件表面的台阶结构是专门的限位结构，当连接件插入对接端口时，台阶面会和端口的定位面完全贴合，起到插入深度的限位作用，避免插入过深顶坏内部的接插针脚，也能防止插入不到位导致的接触松动，

　　在有振动的通讯设备使用场景中，比如车载通讯基站、工业现场的移动通讯设备，这个限位结构配合卡扣固定后，能够大幅降低接插件松脱的概率。从安装边界来看，该构件的整体外轮廓尺寸经过精准核算，两端尖头段的最大外径小于对接端口的内径0.2mm，既保证了插接时的顺畅度，又不会因为间隙过大导致接插后晃动，中间弯折段的最大外伸尺寸控制在常规通讯接插件的安装间距范围内，在成排布置的接线端子排上使用时，相邻的连接件不会互相挤压，能够适配标准间距的端子排安装要求。在实际工程应用中，这类结构件往往需要和对应的线缆固定座、密封护套配合使用，构件的外表面粗糙度控制在合理区间，既不会因为表面过于粗糙导致穿入线缆护套时阻力过大，

　　也不会因为表面过于光滑导致和护套之间的抱紧力不足，在户外使用场景下，配合密封护套安装后，能够阻挡灰尘、水汽进入接插位置，提升通讯线路连接的可靠性。设计过程中针对构件的受力场景做了针对性的结构强化，在弯折位置做了小圆弧过渡处理，避免应力集中导致的构件断裂，在日常的布线维护中，难免会对连接件产生一定的拉扯、扭转作用力，圆弧过渡的弯折段能够分散这些外力，不会在弯折位置出现开裂损坏的情况。两端的尖头部位做了微小的倒角处理，没有尖锐的毛边，装配时不会割伤线缆的绝缘层，也不会划伤作业人员的手部，符合通讯施工的安全操作要求。
