3/8"74型折弯结构保险杠构件设计

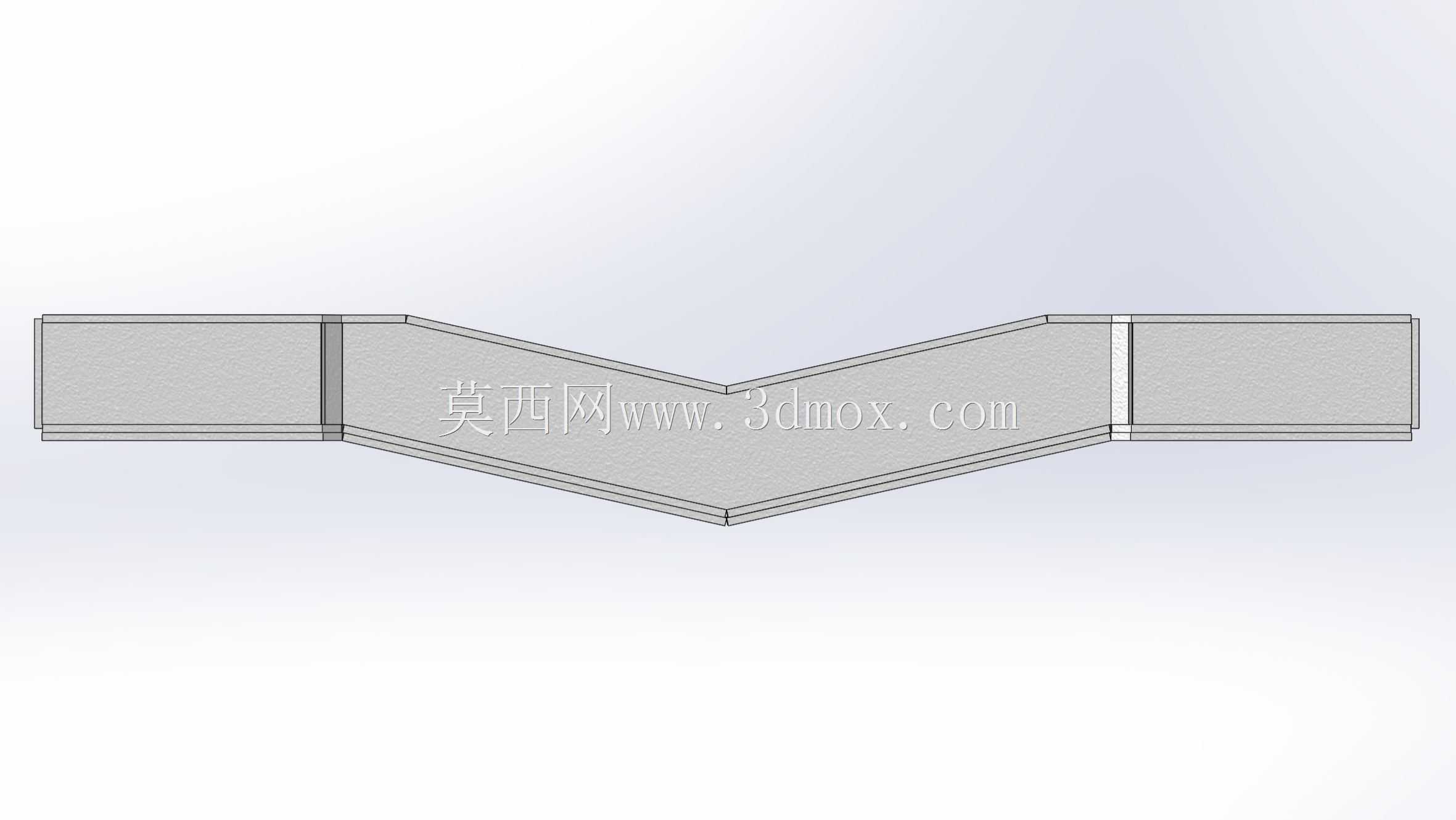

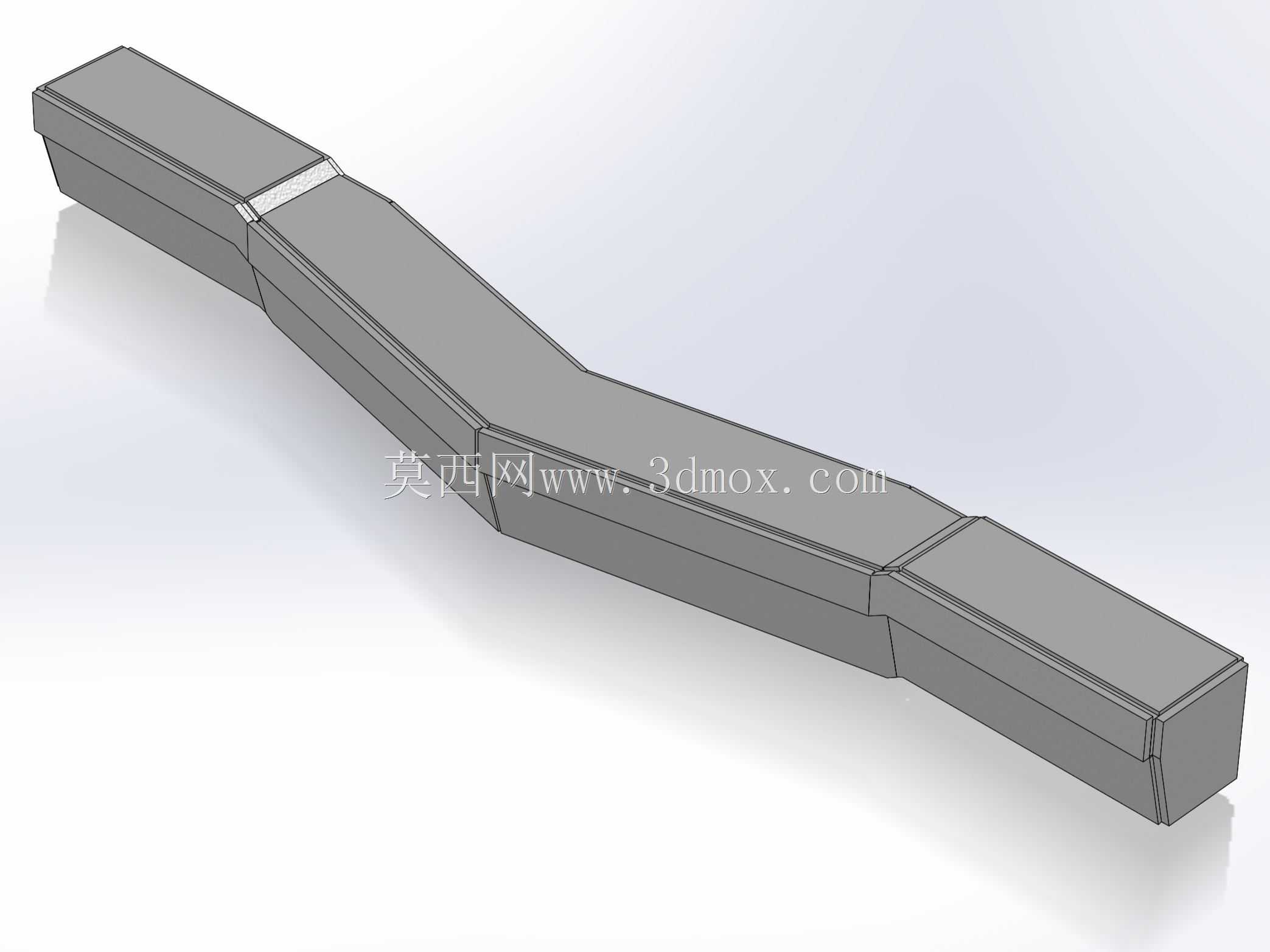

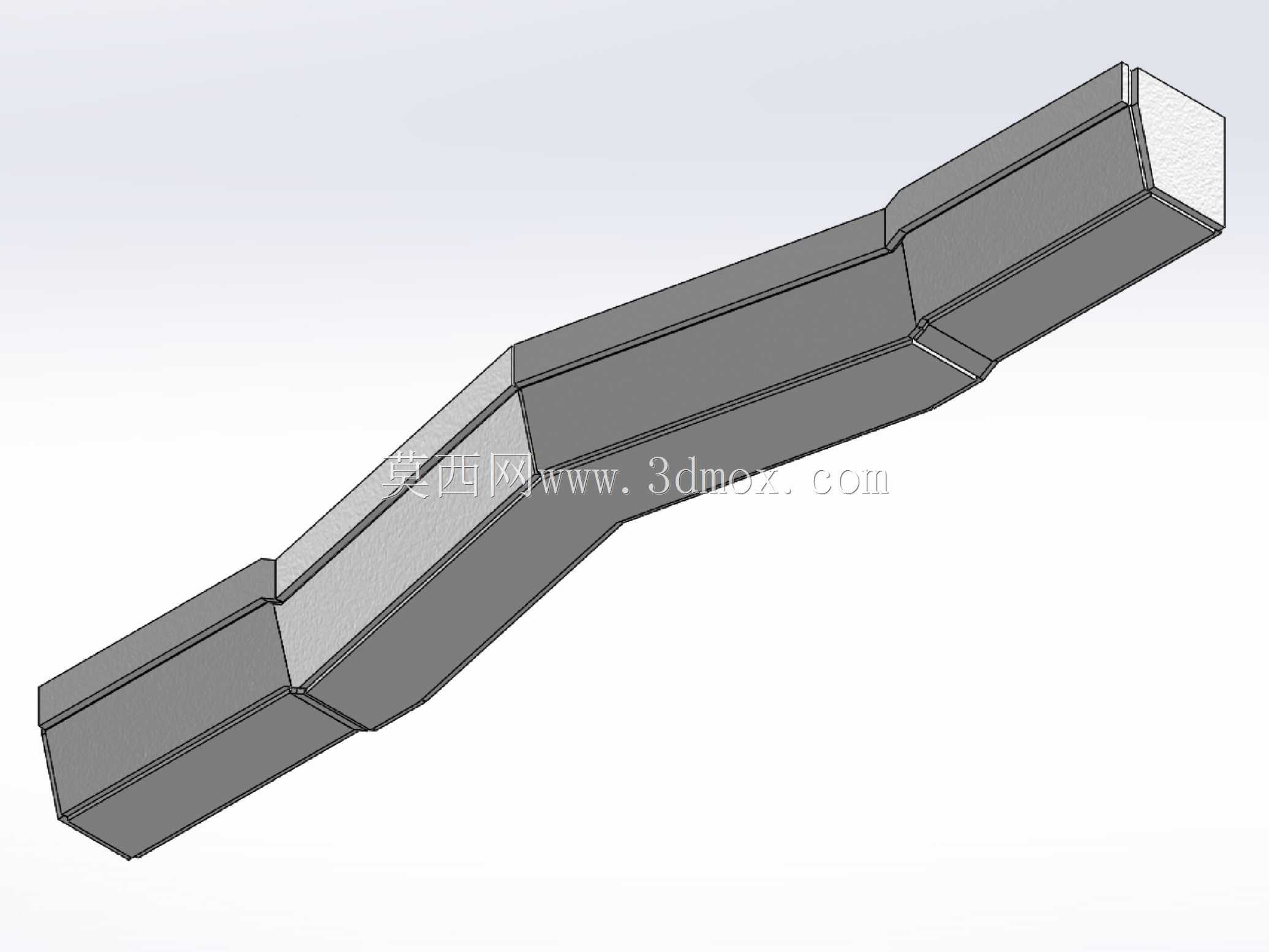

　　该构件属于设备防护类承载结构，主要应用在小型工业输送线侧边防护、轻型作业工位边缘防撞、小型移动设备端部缓冲防护场景中，日常工况下可承受低速碰撞产生的横向冲击力，避免设备主体外壳直接受磕碰出现形变，同时可作为外置附件的安装基座承载小型传感器、标识牌等附属件的安装载荷。从结构设计逻辑来看，整体采用连续折弯的变截面长条形态，两端为等宽的平直安装段，中间段通过两次对称斜向折弯形成内收过渡结构，这种形态设计一方面可以避让设备主体的突出结构，避免安装时出现干涉问题，另一方面折弯形成的折线棱边可大幅提升长条构件的整体抗弯刚度，同等板材厚度下，折弯结构的抗形变能力比平直长条结构提升40%以上，无需额外增加加强筋即可满足常规防护场景的刚度要求。

　　构件的截面采用矩形封闭腔体设计，相比开口型的角钢结构，封闭腔体的抗扭性能更优，当碰撞力偏离构件中心轴线时，不会出现局部扭转变形导致安装位错位的问题，腔体壁厚根据常规防护场景的冲击载荷计算取值，可承受120N·m的横向冲击载荷而不产生永久形变，满足多数轻型工业场景的防护需求。安装边界方面，两端平直段的端面预留有标准安装孔位，孔位间距适配行业通用的3/8英寸安装螺栓规格，安装时无需额外打孔即可直接与设备主体的预设安装位对接，中间折弯段的内收角度经过适配性设计，可避让直径74mm范围内的设备突出结构，安装后构件与设备外壳之间预留有3mm的均匀间隙，避免运行过程中出现摩擦异响。设计过程中对构件的棱边全部做了R0.8mm的倒圆角处理，

　　既避免加工转运过程中锐边划伤操作人员，也可以减少碰撞时的应力集中问题，防止冲击载荷下棱边位置出现开裂。从实际使用角度出发，该构件的表面无需做复杂处理，常规喷塑即可满足户外或车间内的防腐蚀要求，整体重量控制在较低水平，单人即可完成安装作业，后期维护时如果出现局部形变，可直接通过两端螺栓快速拆卸更换，无需对设备主体做额外调整。在结构建模阶段，所有折弯位置的折弯半径均按照常规钣金加工的工艺参数取值，折弯内R等于板材厚度，确保加工时可直接通过常规折弯机一次成型，无需额外开模，有效降低生产制造成本，两端安装面的平面度公差控制在0.2mm以内，保证安装后与设备基面完全贴合，不会出现安装应力导致的构件变形。该结构的形态设计也兼顾了不同安装场景的适配性，既可以水平安装作为设备侧边的防撞条，也可以竖直安装作为工位角落的防护立柱，通过调整两端安装孔的固定方向即可适配不同的安装需求，无需重新开模制作不同形态的构件。
