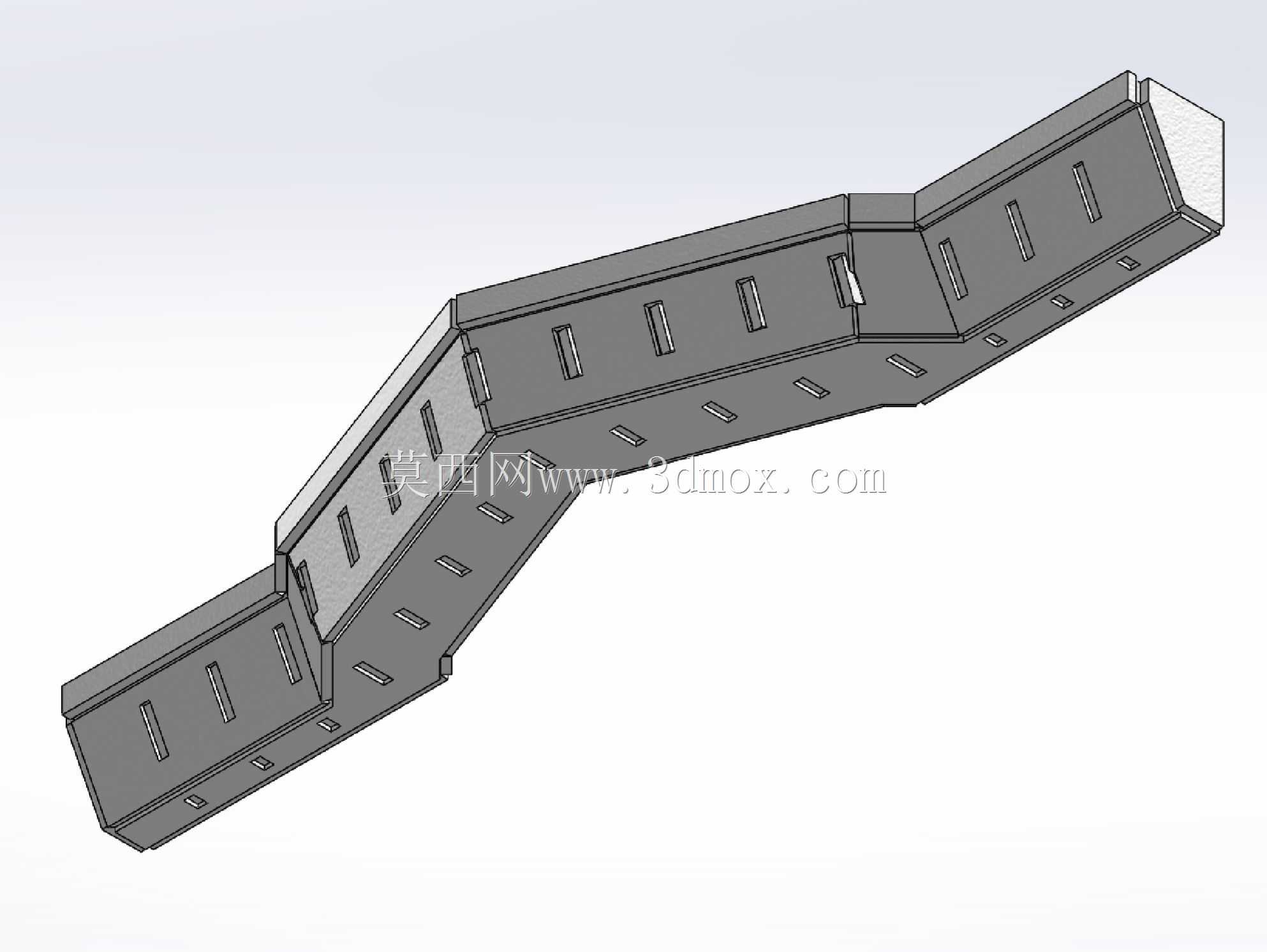

14度弯角开槽式电缆桥架弯通构件

　　在综合布线、通讯机房搭建、工业厂区线缆敷设的现场场景里，经常会遇到线缆走向需要做固定角度弯折的需求，直段桥架无法适配这类转向位置的走线要求，这时候就需要对应角度的弯通构件来完成走线方向的平顺过渡，本次涉及的弯角走线构件就是针对这类场景设计的专用布线配件。从实际使用的角度来看，这类弯通构件核心作用是在线缆转向位置提供连续的防护与支撑，避免线缆在弯折处出现直角弯折导致的线芯损伤、外皮磨损，同时保证桥架整体的连接密封性，让线缆全程处于封闭的防护空间内，减少灰尘、外力磕碰对线缆的影响。该构件采用14度的弯折角度设计，区别于常规的90度、45度标准弯通，适配的是现场走线需要小角度平缓转向的特殊工况，比如沿建筑结构斜面敷设、

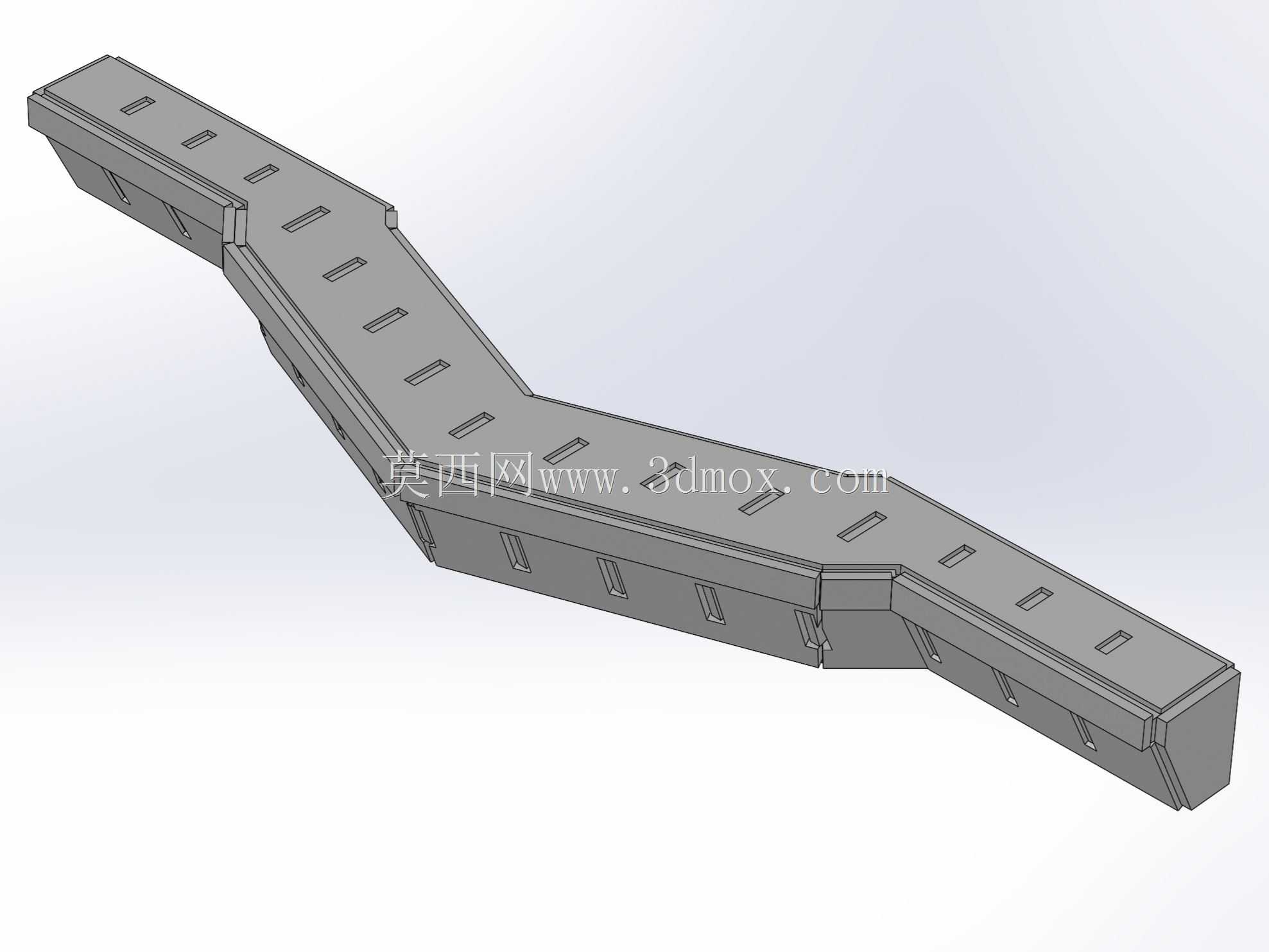

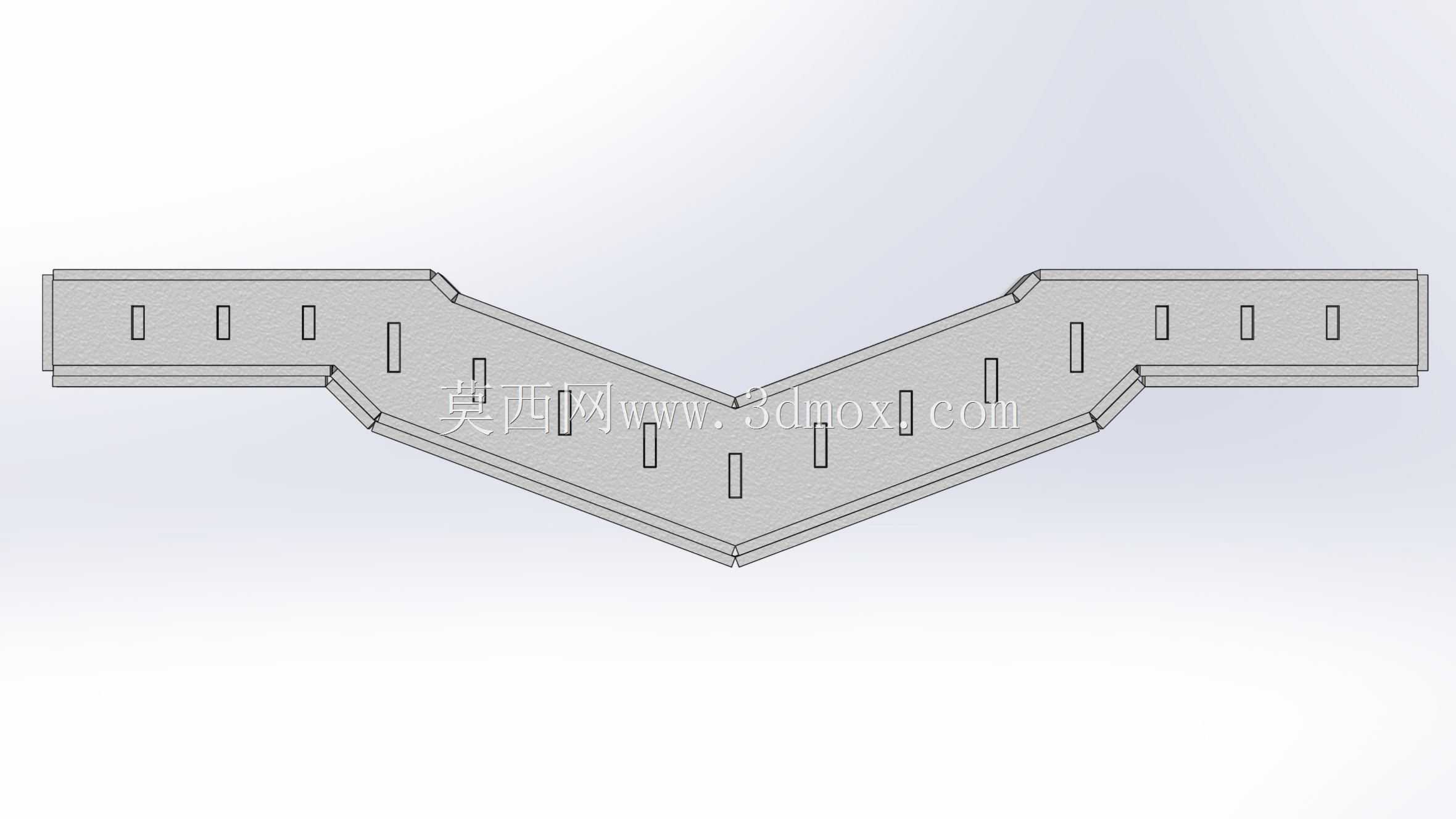

　　避让其他管线时的小角度变向场景，这类小角度弯通可以让线缆的弯曲半径更符合布线规范要求，尤其是针对大直径通讯线缆、动力电缆，过小的弯折半径会导致线缆传输性能下降、使用寿命缩短，14度的平缓弯折可以让线缆自然顺向排布，不会出现局部应力集中的问题。构件整体采用等宽槽体结构，槽体两侧与底部都设计有均匀排布的长条形开槽，这些开槽并非随意设置，一方面是为了减轻构件自身重量，降低桥架整体的荷载负担，尤其是长距离架空敷设的桥架系统，每一段构件的自重都会影响支架的载荷计算，开槽设计可以在保证结构强度的前提下有效降低自重；另一方面这些开槽可以作为线缆绑扎的固定点位，施工时可以通过扎带穿过开槽将内部线缆分段固定，避免线缆在槽体内滑动堆积，

　　同时开槽也能提升槽体内部的通风散热效果，对于大载流量的动力线缆来说，敷设过程中的散热问题直接关系到线缆的载流能力，均匀的开槽可以让槽体内外空气形成流通，降低线缆运行时的温升。从结构设计的细节来看，构件的弯折位置做了圆弧过渡处理，没有尖锐的折角，既可以避免安装过程中划伤施工人员，也能防止线缆外皮被尖锐棱边磨损，槽体的两端预留了标准的连接接口，可以和同规格的直段桥架直接对接，不需要额外制作转接件，安装时只需要通过配套的连接片与紧固件就能完成固定，对接位置的缝隙控制在规范允许的范围内，避免出现线缆外露的问题。构件的截面尺寸和同系列直段桥架完全匹配，安装边界和直段桥架保持一致，不需要在转向位置额外调整支架的安装位置，

　　施工时可以直接按照直段桥架的支架排布方案进行安装，降低现场施工的调整难度。槽体的壁厚设计兼顾了结构强度与材料成本，在承受常规线缆荷载的情况下不会出现变形，同时不会因为壁厚过大造成材料浪费。在实际选型过程中，这类小角度弯通通常用于走线方向不需要大角度转向的场景，比如沿厂房立柱侧面敷设时绕开柱间支撑、沿走廊吊顶内敷设时避让通风管道与消防管线，相比采用多个标准弯通拼接实现小角度转向的方案，采用一体成型的14度弯通可以减少连接点位，降低安装工作量，同时减少连接位置的线缆防护断点，提升整个桥架系统的防护完整性。构件上的开槽位置与尺寸经过反复校核，既不会因为开槽过大降低槽体的结构强度，导致敷设线缆后出现槽体变形，也不会因为开槽过小影响绑扎操作与通风效果，槽体内部的弯折位置做了平滑处理，没有凸起的拼接缝或者毛刺，线缆敷设时可以顺畅滑过，不会出现卡线的问题。从三维建模的角度来看，这类构件的建模需要重点关注弯折角度的准确性、开槽位置的均匀性以及两端连接接口的尺寸匹配度，弯折段的槽体截面要保持一致，不能因为弯折操作出现截面变形，否则会导致和直段桥架对接时出现错位，无法正常连接。同时槽体的折边位置要做等半径的圆角处理，还原实际钣金加工的工艺特征，让模型和实际生产的构件保持一致，方便施工前做排布模拟、碰撞检查时获得准确的结果，提前发现现场布线可能存在的干涉问题，减少现场施工的返工量。
