适配3030铝型材的DIN导轨固定安装支架

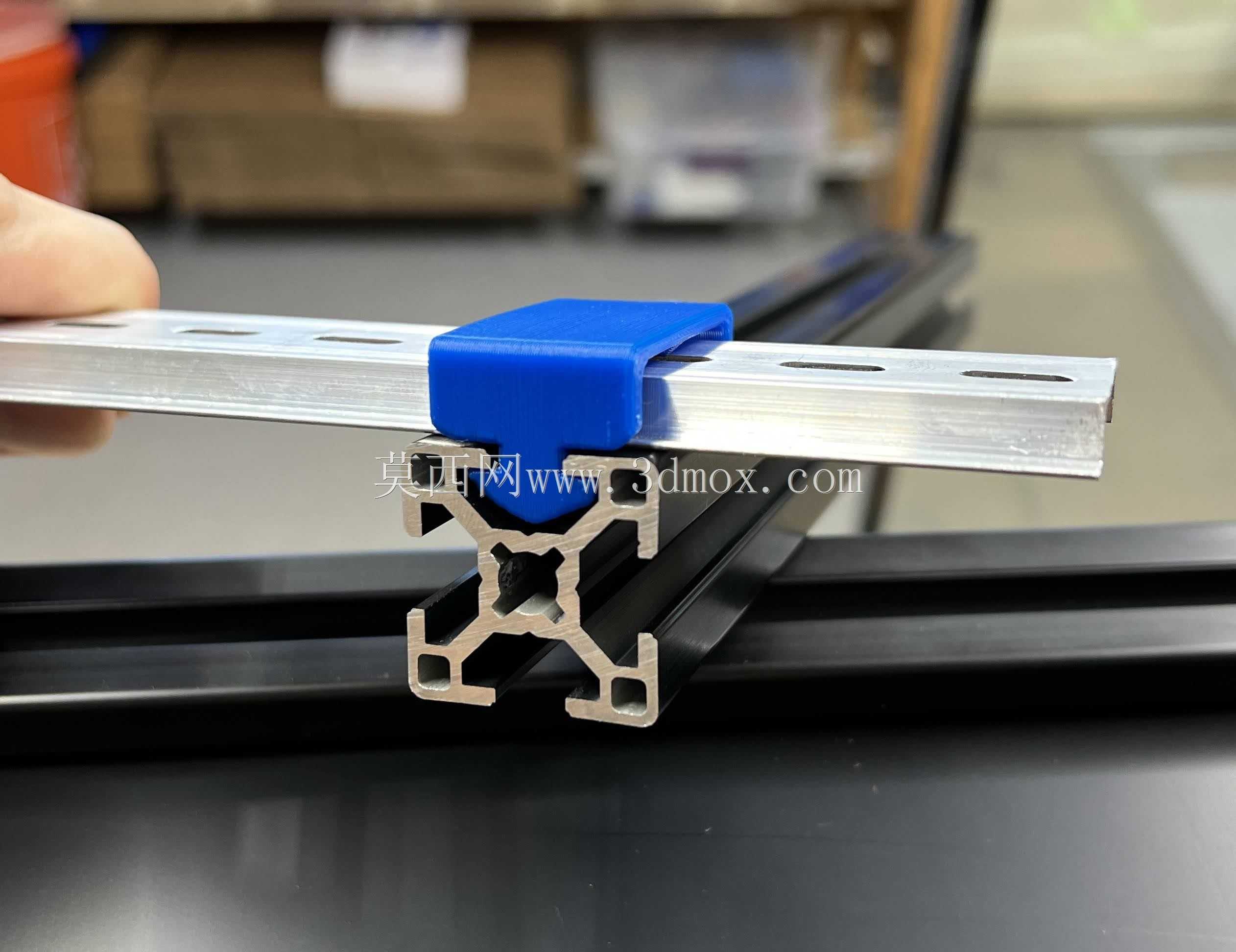

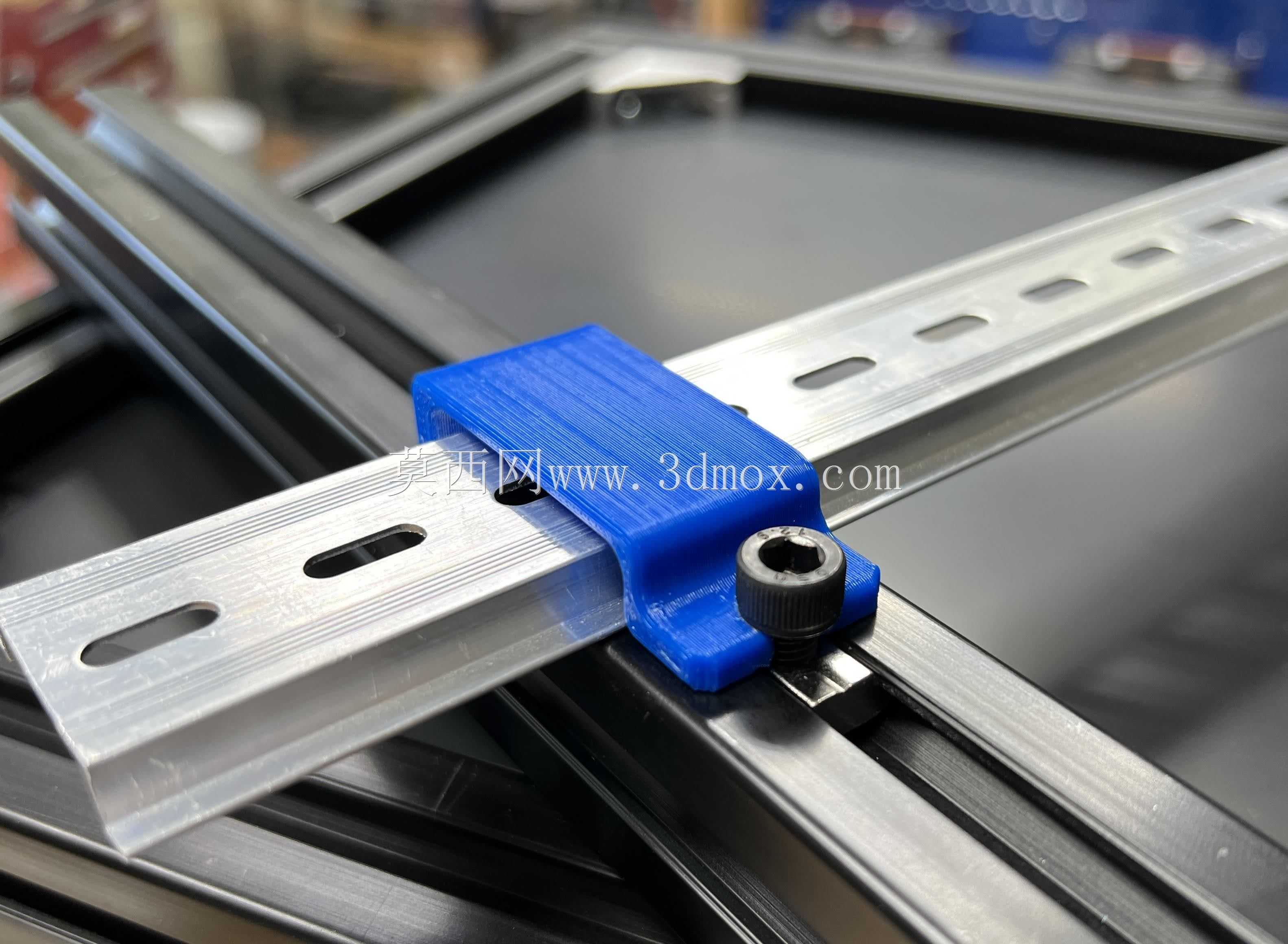

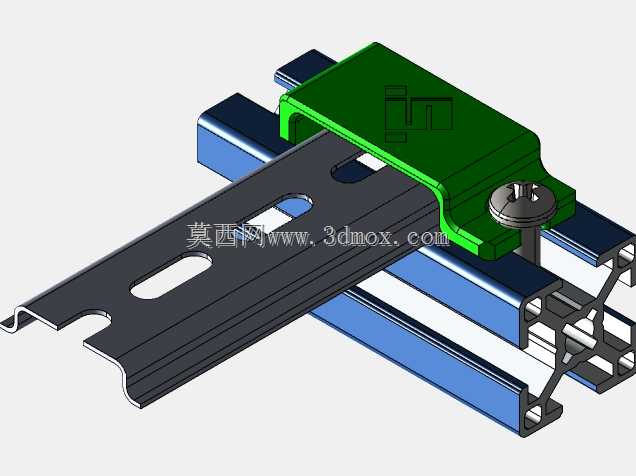

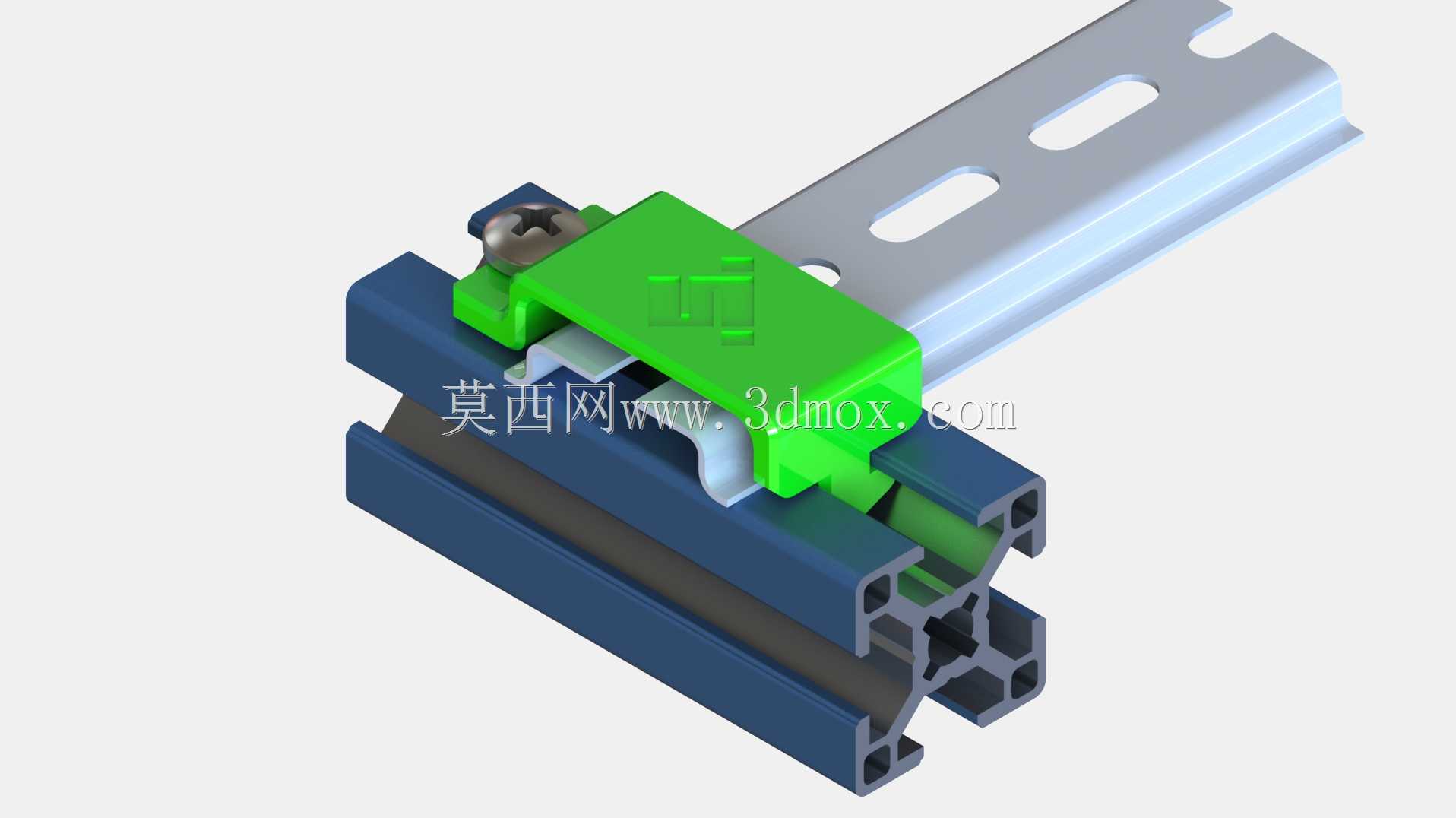

　　在工业自动化控制柜、小型嵌入式设备安装框架的搭建过程中，DIN导轨作为标准化的电气元件承载基体，其与铝型材框架的连接可靠性，直接决定了内部继电器、端子排、小型PLC等元件的安装稳定性，这款适配3030工业铝型材的DIN导轨固定支架，正是针对舷窗底盘类挤压型材框架的导轨安装需求设计的专用连接构件。不同于常规采用螺栓直接穿透铝型材槽口压紧导轨的安装方式，这款支架采用卡扣式压紧结合定位卡合的结构，在安装时无需对铝型材端面进行额外打孔加工，也不需要在型材槽内预置过多的弹片螺母，仅需将支架底部的卡合结构对准3030铝型材的T型槽推入，即可完成支架本身的初步定位，再通过顶部的锁紧螺钉压合DIN导轨的底边，就能实现导轨与铝型材框架的刚性连接，

　　整个安装过程不需要复杂的工装辅助，单人使用常规十字螺丝刀即可完成操作，大幅提升了小型设备框架内部导轨排布的施工效率。从实际应用场景来看，这类支架多用于紧凑型嵌入式控制箱、移动机器人车载电控舱、小型设备侧装舷窗式操作面板的导轨安装场景，这类场景的共同特点是安装空间局促，铝型材框架的内部走线已经占用了大部分槽内空间，无法容纳过多的紧固件，同时这类设备往往存在一定的移动振动工况，常规的摩擦式压紧安装在长期振动下容易出现导轨移位、元件松动的问题，而这款支架的卡合结构在卡入铝型材槽后，其侧边的定位凸台会与铝型材槽的内壁形成过盈配合，即使锁紧螺钉出现轻微松动，支架本身也不会沿型材长度方向窜动，配合顶部压块对DIN导轨底边的全宽度压合，

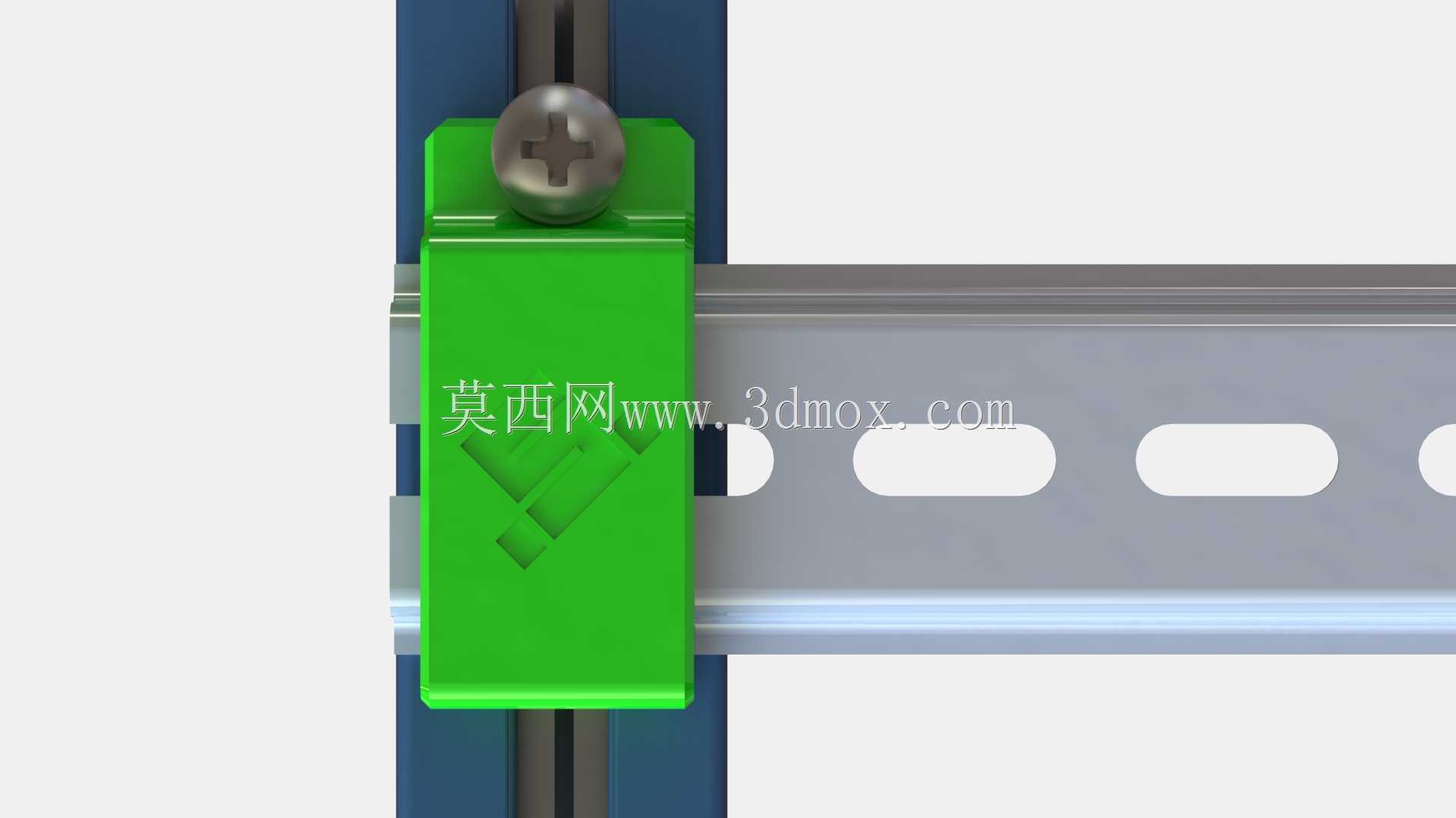

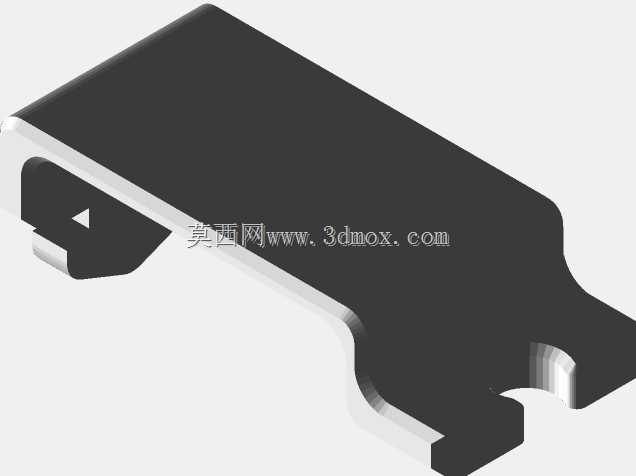

　　能够保证导轨在持续振动工况下的位置精度，避免因导轨移位导致的接线端子松脱、元件引脚受力断裂等故障。在设计思路上，这款支架充分考虑了3030铝型材的槽口尺寸公差与标准TS35 DIN导轨的安装尺寸边界，支架底部的卡脚宽度严格匹配3030型材T型槽的上开口宽度，卡入后卡脚的倒钩结构刚好勾住T型槽的下沿，不会出现卡入过松导致支架晃动，或是卡入过紧导致装配困难的问题；顶部的压块设计了与DIN导轨底边弧度匹配的压合面，当锁紧螺钉拧紧时，压块会完全贴合导轨底边的折弯面，不会出现点接触压合导致的导轨局部变形问题，同时压块的侧边设置了限位挡边，在安装导轨时可以先将导轨一侧卡入支架挡边，再拧紧螺钉压合另一侧，降低了导轨安装时的对位难度。

　　从安装边界尺寸来看，这款支架安装完成后，突出铝型材表面的高度刚好匹配标准DIN导轨安装所需的间隙，不会因为支架过高导致导轨背面与铝型材表面之间留出过大空隙，在节省安装空间的同时，也能让导轨背面贴近铝型材表面，辅助电气元件的散热；支架沿铝型材长度方向的占用宽度控制在极小范围内，在排布多段导轨或是安装其他型材配件时，不会出现空间干涉问题，即使在3030型材的直角拼接位置，也可以正常安装支架，不需要额外调整拼接位置。在实际选型使用时，需要注意这款支架是专门针对3030规格的舷窗底盘挤压铝型材设计，其卡脚尺寸与其他规格铝型材的槽口并不通用，在安装前需要确认框架所用铝型材的槽口参数是否匹配，同时在压合DIN导轨时，锁紧螺钉的扭矩不需要过大，达到常规手紧力度后再追加四分之一圈即可，过大的扭矩可能会导致支架卡脚出现塑性变形，反而降低连接可靠性。这类支架的应用，解决了小型铝型材框架上DIN导轨安装需要额外加工、紧固件占用空间大、振动工况下易松动的痛点，对于紧凑型电控设备的结构设计来说，能够有效简化安装流程，提升设备整体的结构可靠性，减少后期运维过程中因连接松动导致的故障排查成本。
