1.5英寸宽铝挤压导轨配套连接支架

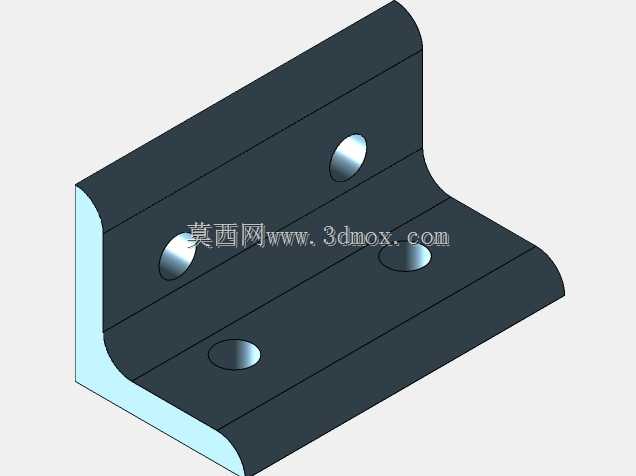

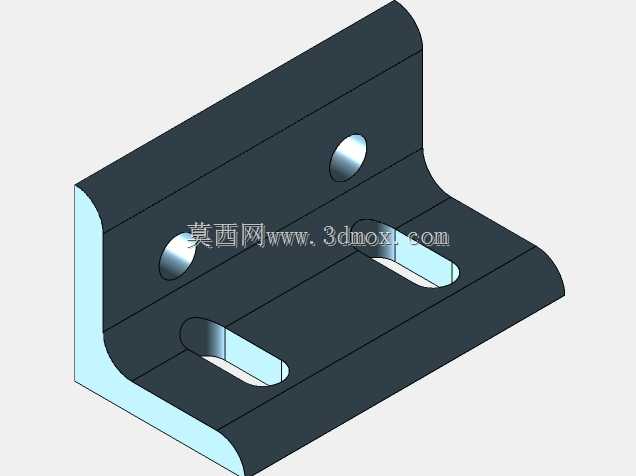

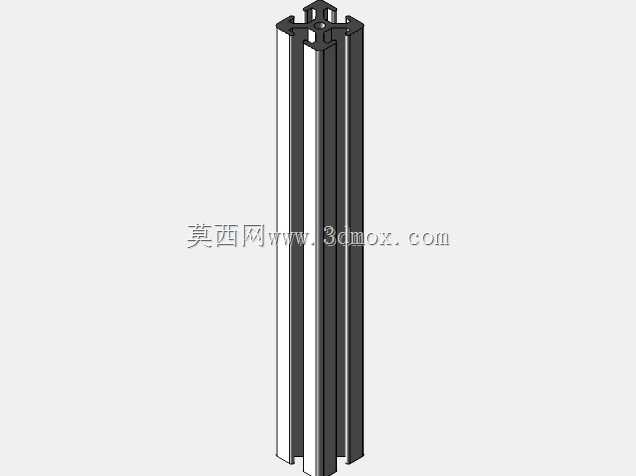

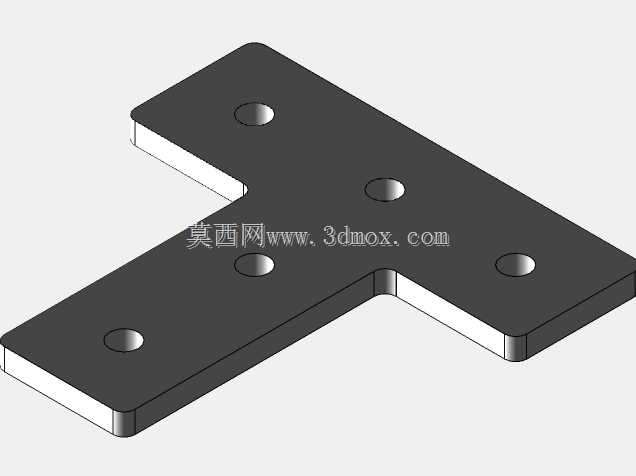

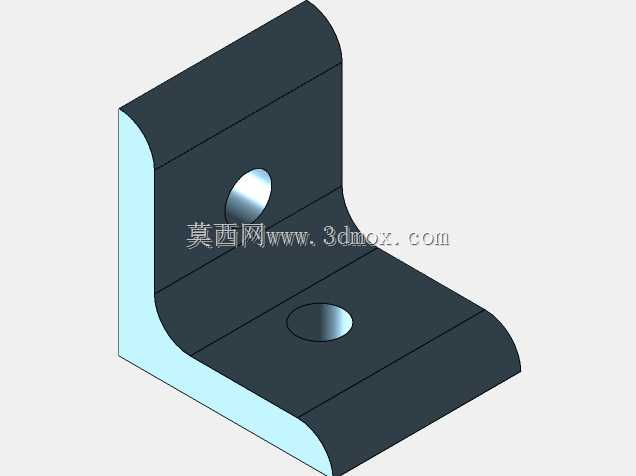

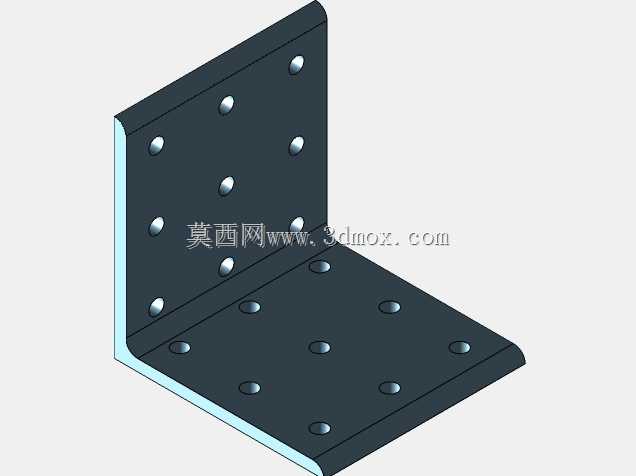

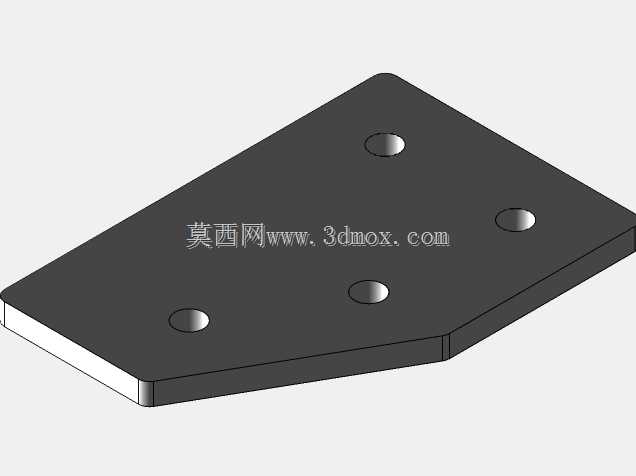

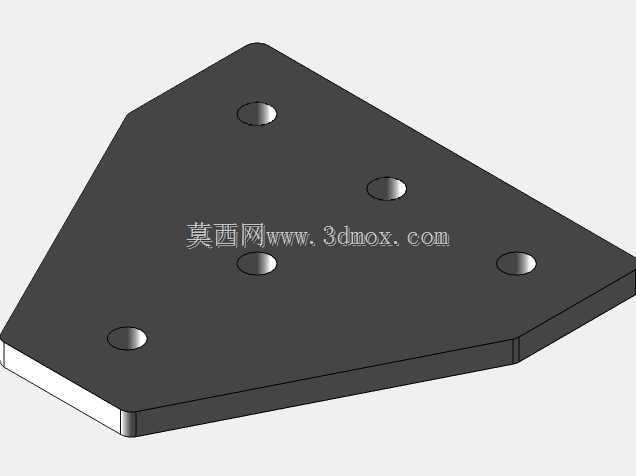

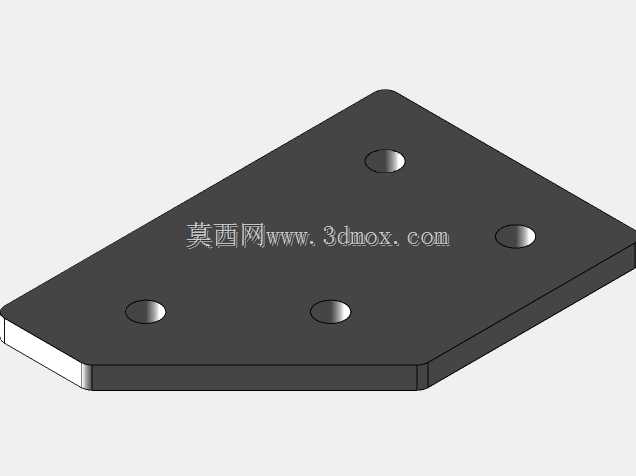

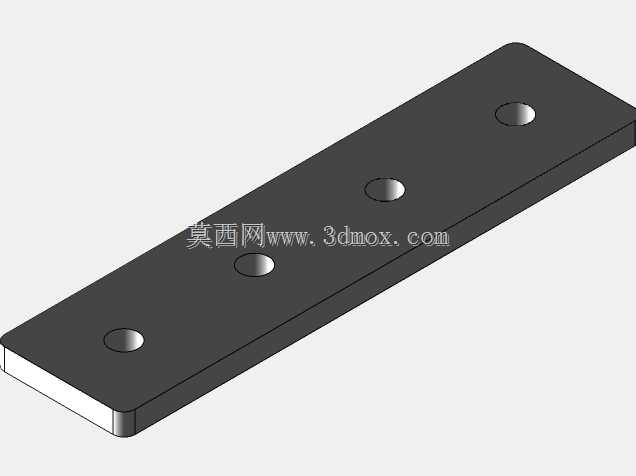

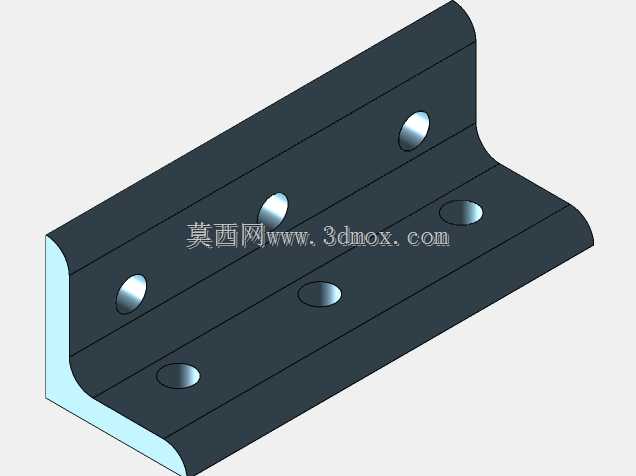

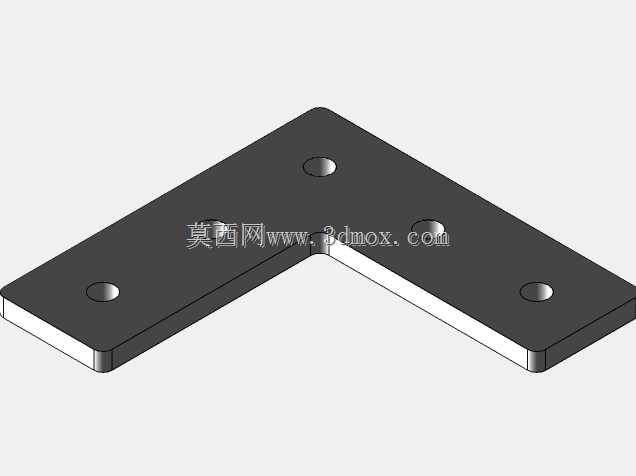

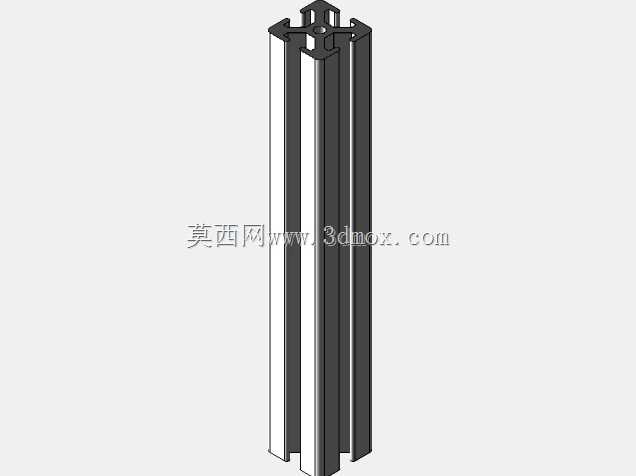

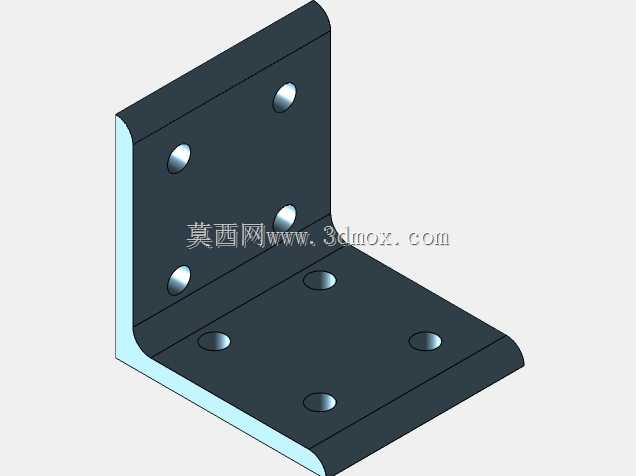

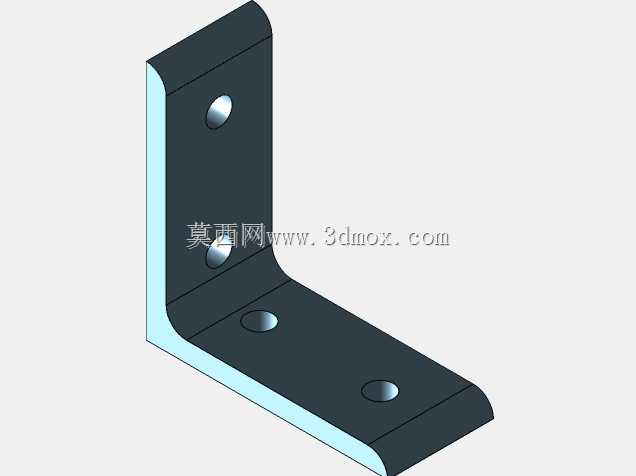

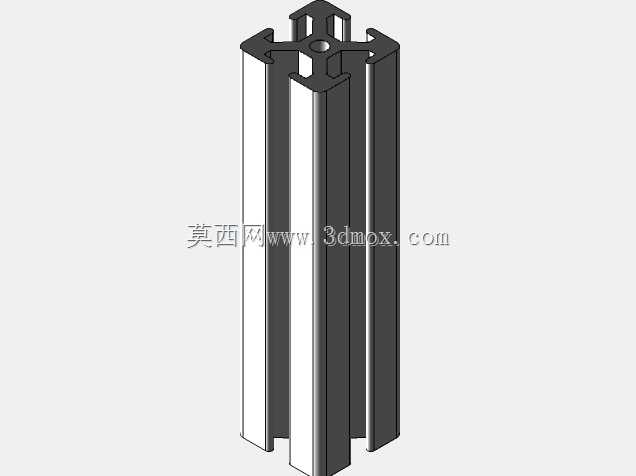

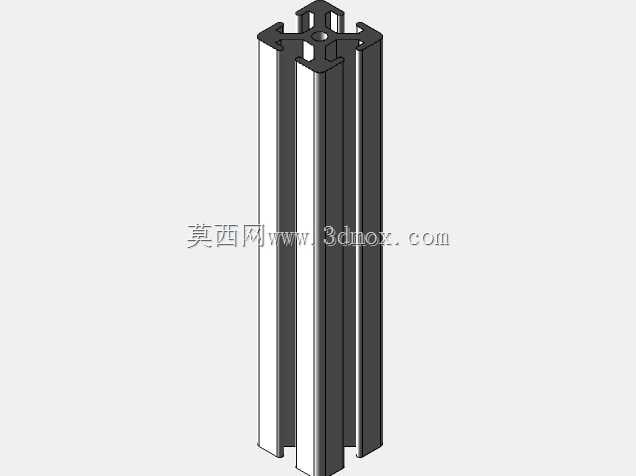

　　这套1.5英寸规格的铝挤压导轨与配套支架，核心面向桌面级小型设备搭建、实验室测试工装架设、轻型自动化检测工位框架这类对型材截面一致性、安装便捷性有要求的场景，区别于常规20/40系列公制铝型材，1.5英寸的槽宽与截面尺寸适配进口小型功能模组的安装孔位，能直接对接市面多数英制规格的滑动组件、传感器安装座，不需要额外做转接板加工。从结构组成来看，整套组件包含不同长度的直线导轨段、90度直角连接角件、T形过渡连接件、十字交叉固定件以及落地支撑底座，导轨段覆盖6、8、10、12、16、24、36英寸多种长度规格，能根据实际搭建需求裁切或拼接，不需要单独开模定制长尺寸型材；角件区分表面安装与埋入安装两种形式，

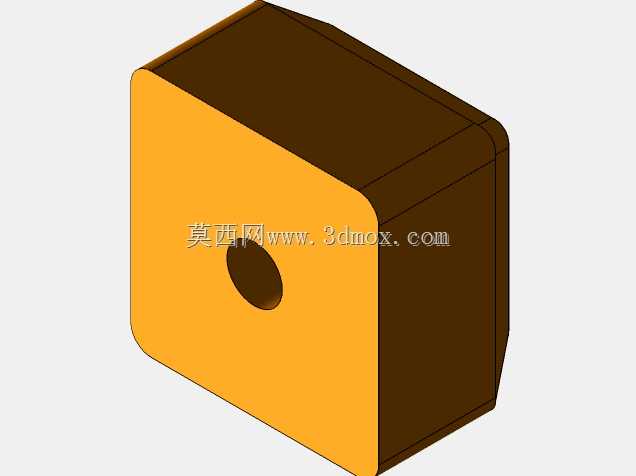

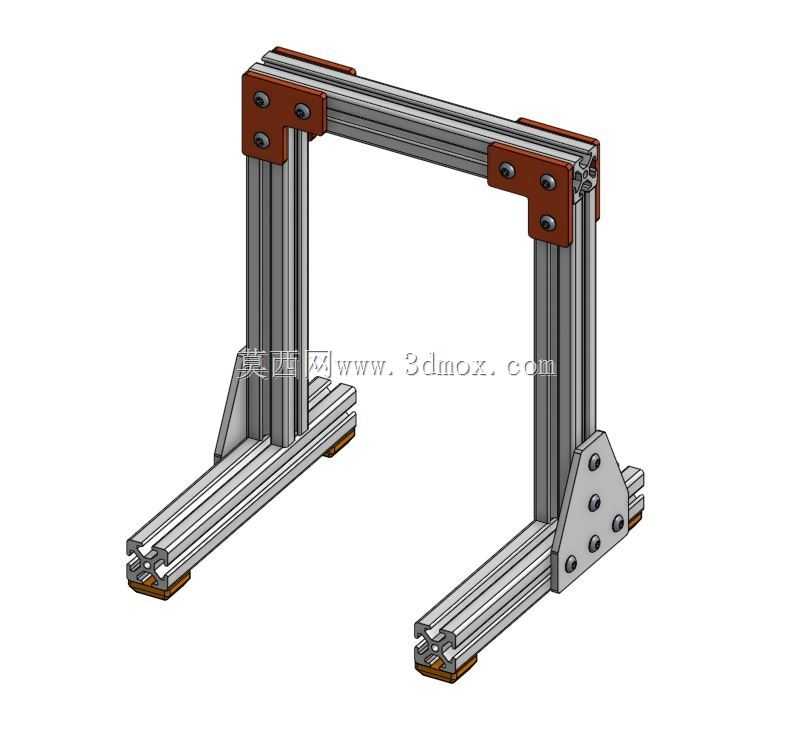

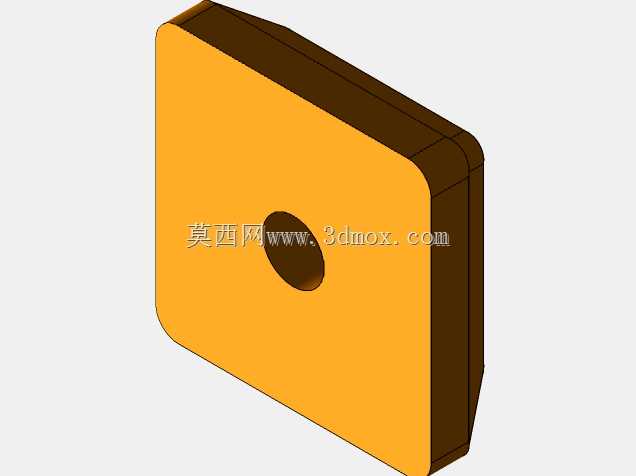

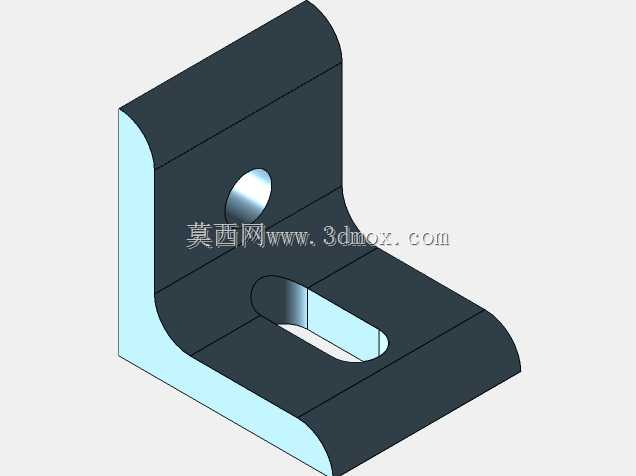

　　表面安装的角件通过螺栓直接锁附在型材槽口外侧，适合后期需要调整位置的框架结构，埋入式角件则嵌入型材端槽内部，连接后外表面无凸起，适合对外观平整度有要求的外框防护结构。支撑底座采用加宽三角加强结构，底座与竖直型材的连接面设置多组固定孔位，能根据承重需求调整锁附点数量，底座底部预留防滑垫安装槽，安装后能避免框架与安装台面硬接触，同时抵消设备运行产生的小幅振动，防止框架移位。设计层面上，整套组件的槽口尺寸统一为1.5英寸标准规格，所有连接件的孔位间距完全匹配型材槽道的中心距，安装时只需要对应槽道滑入T型螺母，再锁紧螺栓即可完成固定，不需要在型材上额外钻孔攻丝，普通作业人员使用内六角扳手就能完成整架组装，组装效率比焊接钢架高60%以上，

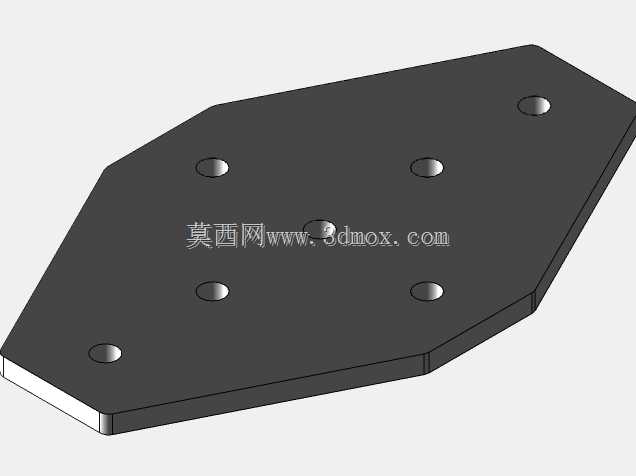

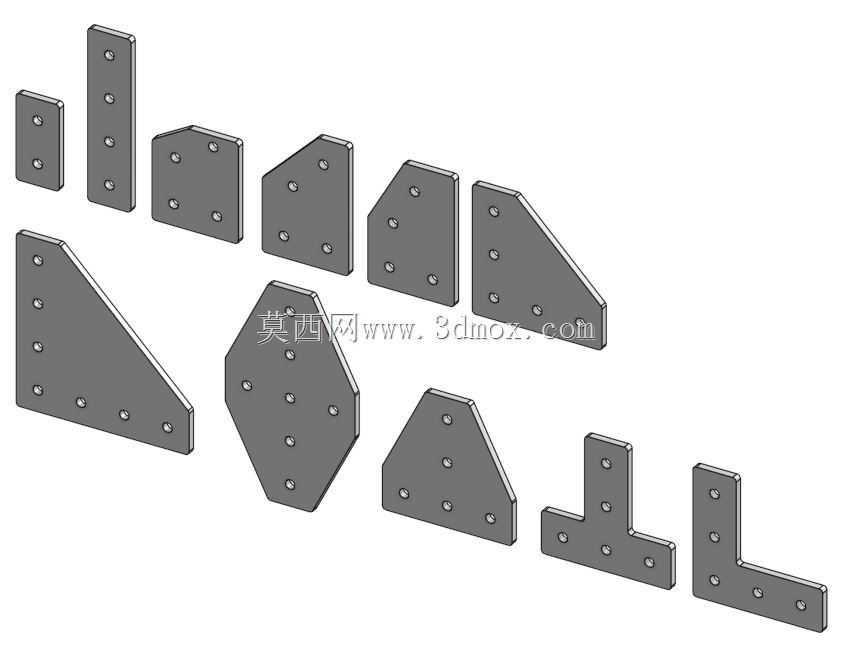

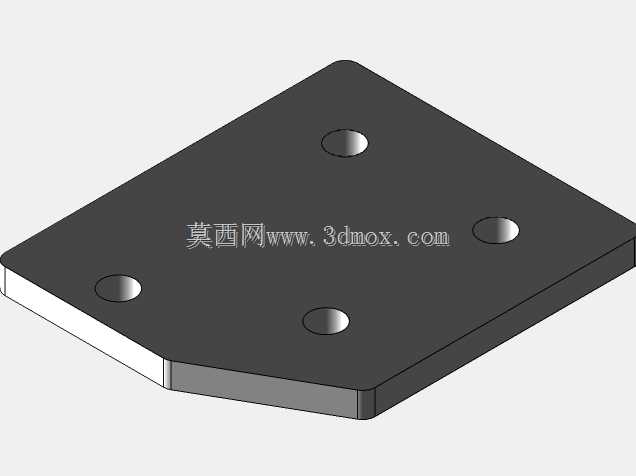

　　后期调整结构时只需要松开对应位置的螺栓就能重新排布型材位置，材料可重复利用率接近100%。从安装边界来看，单根竖直型材搭配标准底座的最大支撑高度不超过36英寸，水平方向单段无支撑导轨的最大承重不超过15kg，适合搭载小型检测相机、轻型电动滑台、桌面型操作面板这类负载，若需要搭建更高或承重更大的框架，可通过十字连接件增加中间支撑立柱，扩展整体结构的承重能力。不同角度的连接件覆盖0度直连、30度斜接、45度斜接、60度斜接、90度直角连接多种角度需求，既能搭建规则的矩形框架，也能搭建带斜向支撑的加强结构、带倾斜操作面的工作台架，适配不同工位的布局需求。型材本身采用挤压成型工艺，截面壁厚均匀，槽道内部的粗糙度控制在Ra1.6以内，

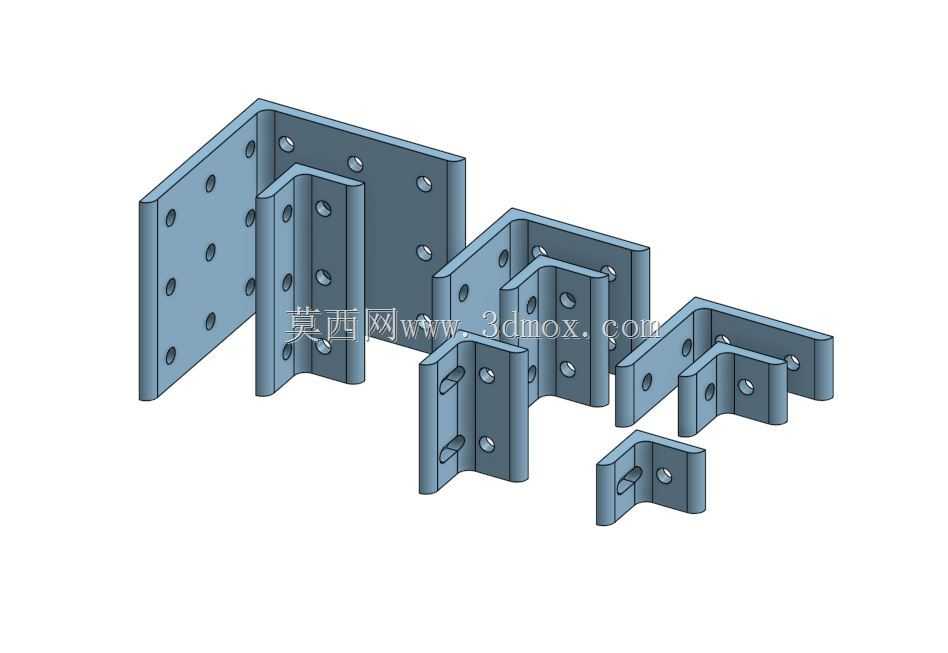

　　能保证T型螺母滑动顺畅，不会出现卡滞或滑牙的问题；连接角件采用冷轧钢板冲压成型后做喷塑处理，表面防锈能力强，锁附螺栓采用不锈钢材质，长期在车间多尘、轻度潮湿的环境下使用也不会出现锈蚀卡死的问题。实际应用中，这套组件常被用来搭建小型电子产品测试工装的外框架，将测试探针模组、显示面板、操作按钮直接安装在型材槽道上，根据不同产品的测试尺寸快速调整框架的宽度与高度，不需要重新加工整套工装；也有实验室用其搭建光学实验的小型支架，利用铝型材槽道的通用性，直接安装光学调整架、光源固定座，搭建效率比专用光学支架更低，调整灵活度更高；部分小型自动化设备的防护外罩也会采用这套组件搭建框架，外侧搭配亚克力板或钣金门板，就能形成设备的安全防护结构，后期维护时只需要拆除对应位置的门板即可，不需要拆解整架。需要注意的是，这套组件的规格为英制1.5英寸，与公制铝型材的槽道尺寸不通用，选型时需要确认对接的功能模组安装孔位是否匹配英制规格，避免出现安装孔位不对齐的问题；搭建承重框架时，需要在竖直型材与水平型材的连接位置加装斜向支撑角件，避免长期负载下连接位置出现形变，影响框架整体的稳定性。
