适配Din导轨安装的工业级固态继电器

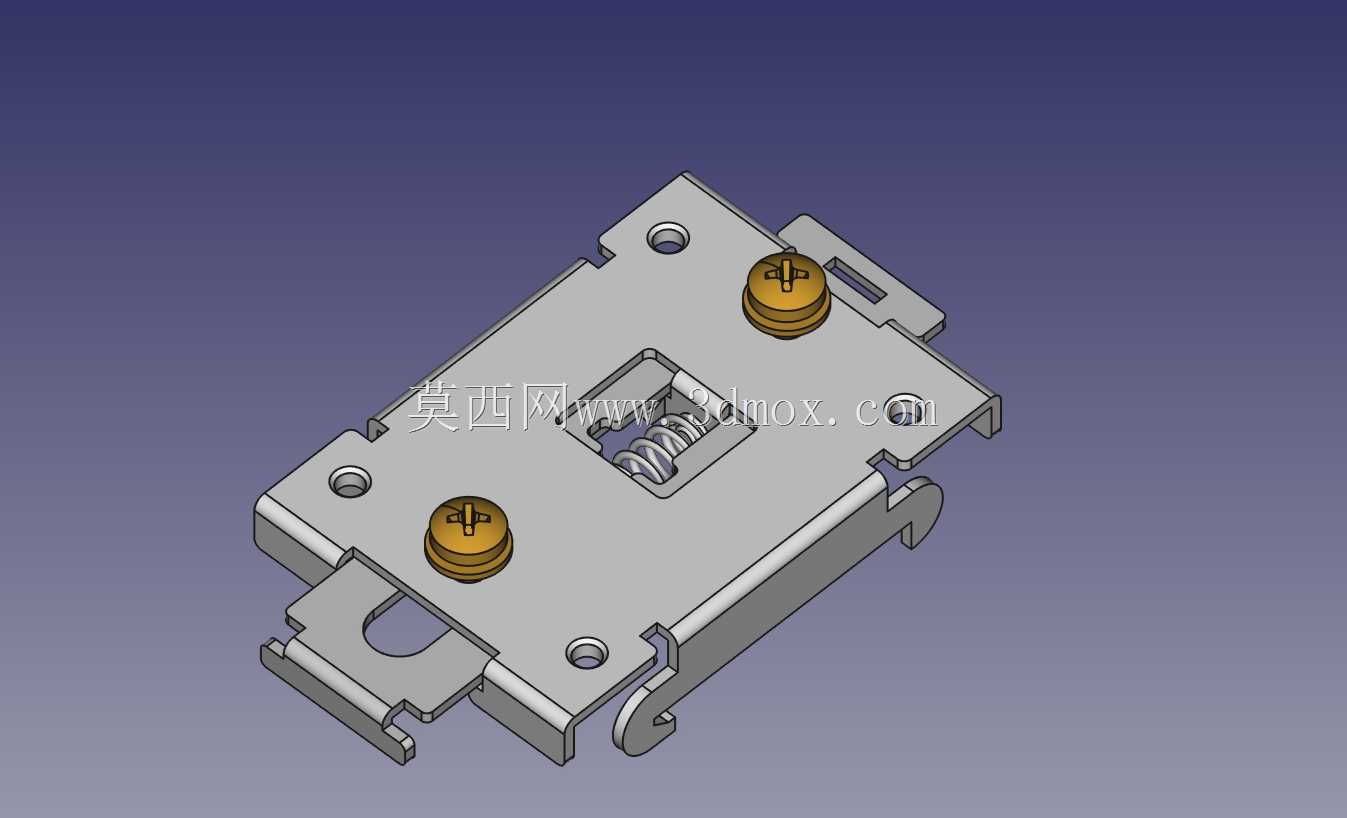

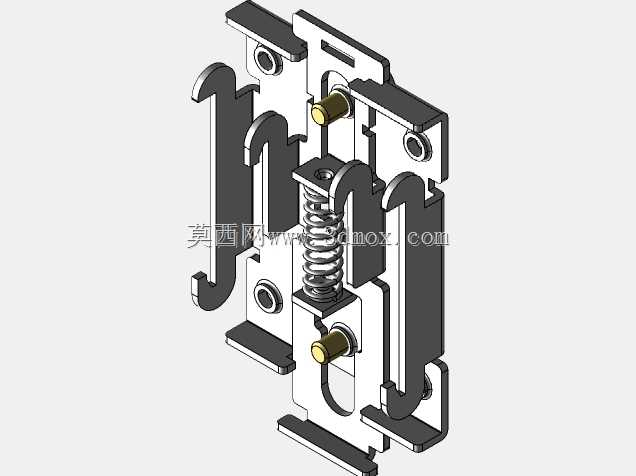

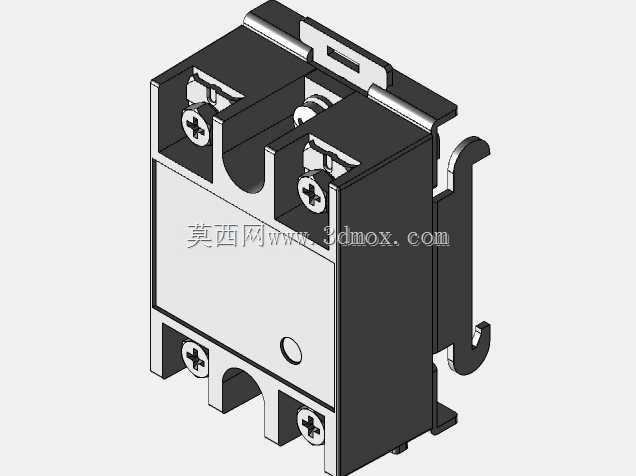

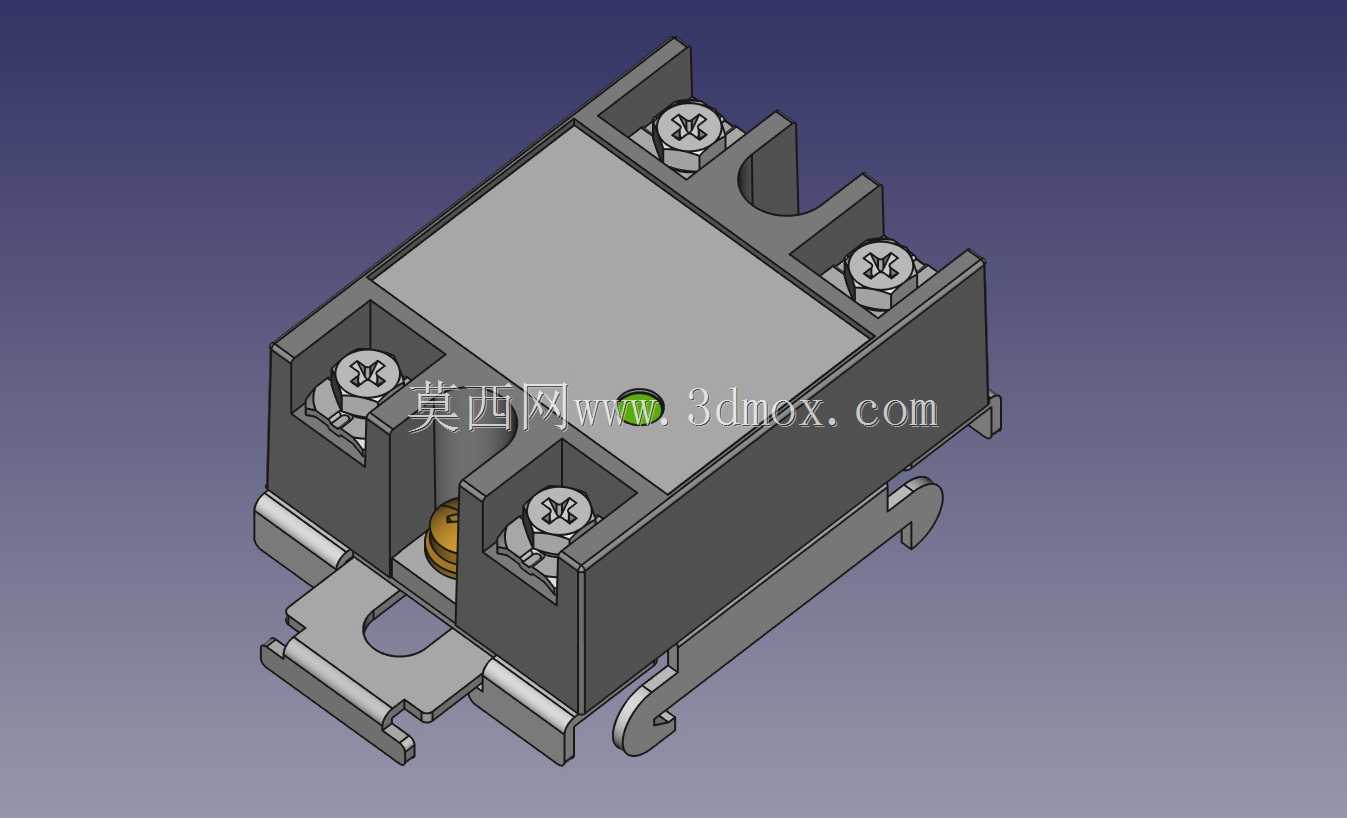

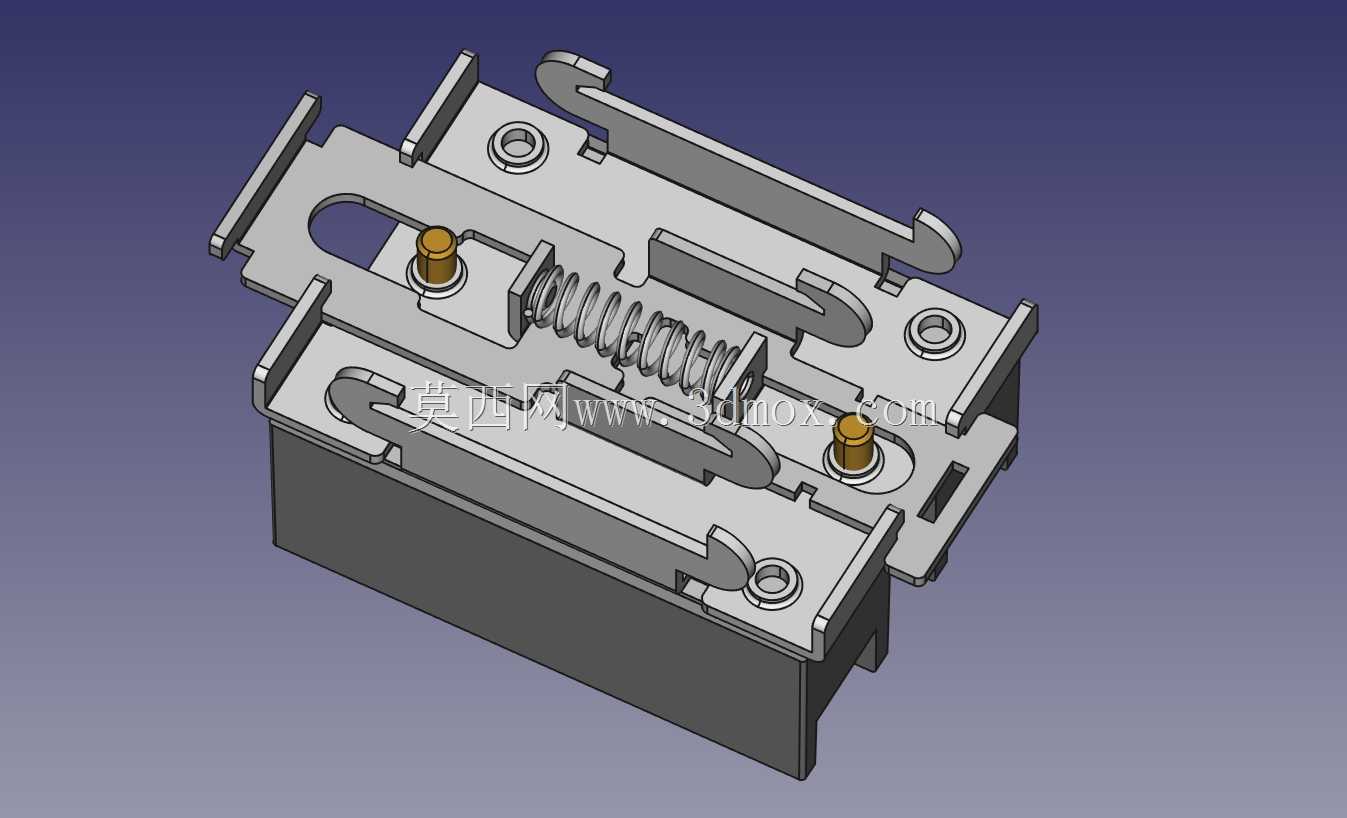

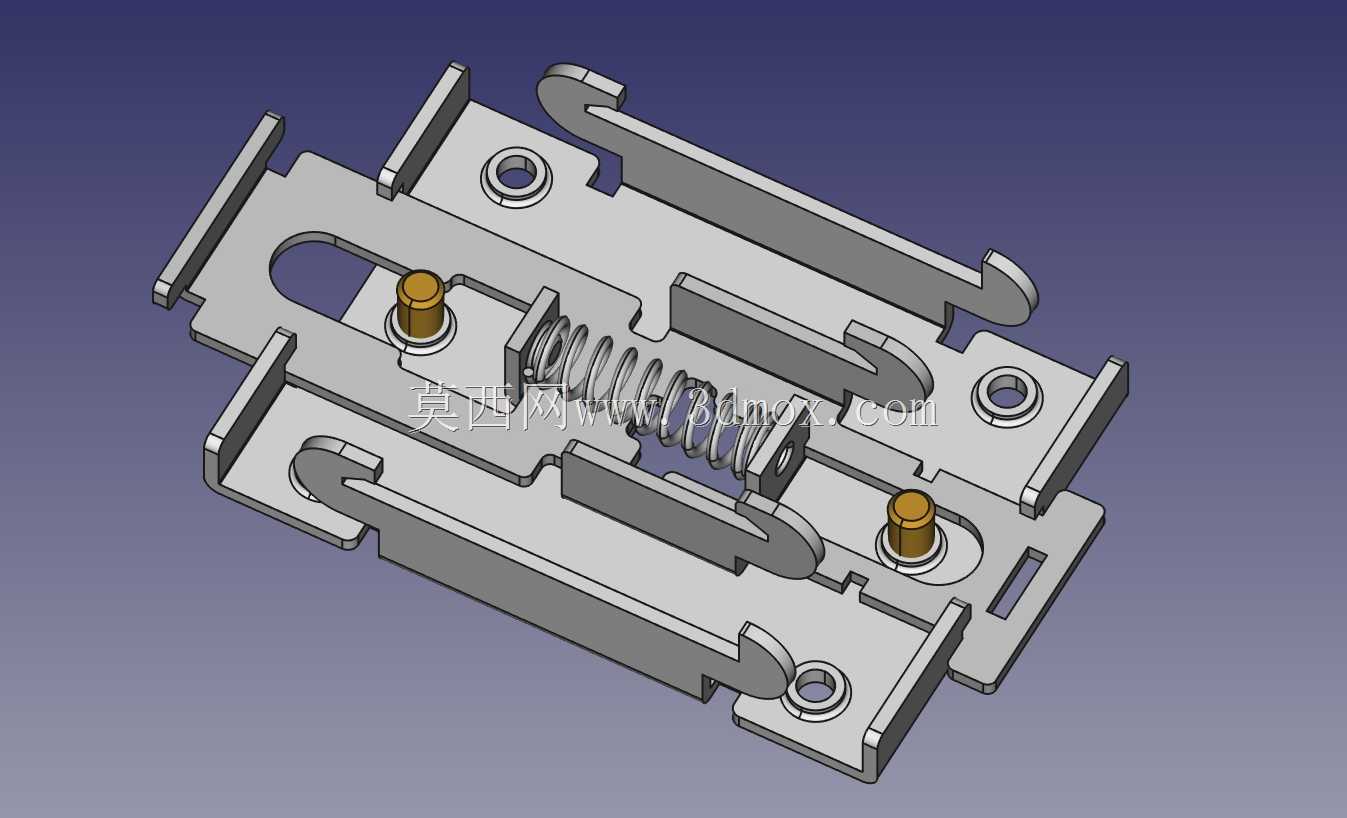

　　在工业自动化配电回路、小型设备电控柜、生产线信号通断控制场景里，导轨安装式固态继电器是替代传统电磁继电器的常用元件，这类元件没有机械触点磨损问题，通断过程无电弧、动作响应速度快，适合频繁通断的负载控制场景，比如加热回路控温、小型电机启停、电磁阀通断这类需要高频切换的工况。这款适配标准Din导轨安装的固态继电器，在设计阶段就优先考虑了柜内安装的兼容性，底部的卡扣结构完全匹配行业通用的35mm标准Din导轨，安装时不需要额外打孔固定，直接将卡扣卡在导轨上即可完成固定，拆卸时只需要拨动底部的解锁弹片就能取下，能大幅节省柜内装配的工时，也方便后期维护更换。从结构布局来看，这款继电器的主回路接线端子全部设置在器件上部，

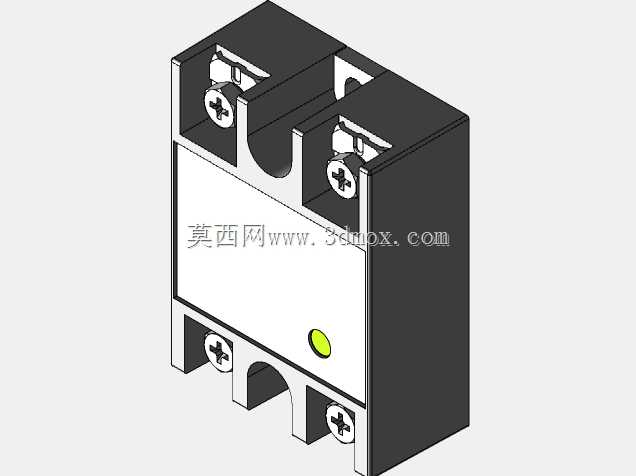

　　四个接线位分别对应交流侧的输入输出与直流控制侧的接线，端子采用带压线板的螺丝紧固结构，能适配不同线径的多股铜芯线，拧紧螺丝时压线板会均匀压在导线线芯上，避免单螺丝直接压接导致的线芯散股、接触不良问题，每个端子之间都设置了凸起的绝缘隔栏，即使接线时导线铜丝有少量外露，也不会造成相邻端子间的短路，提升了接线后的安全冗余。器件的主体外壳采用阻燃级工程塑料注塑成型，外壳表面做了细微的磨砂处理，既可以避免生产装配过程中表面划伤影响外观，也能减少表面静电吸附灰尘的概率，外壳正面设置了一个小型的状态指示灯，当控制侧接收到导通信号时，指示灯会点亮，运维人员在柜外巡检时不需要测量回路就能直观判断器件的工作状态，排查故障时能快速定位问题点。

　　在散热结构设计上，这款继电器的底座部分直接和内部的功率散热基板贴合，安装到导轨上之后，底座可以借助导轨的金属材质辅助散出部分热量，同时外壳侧面预留了散热间隙，当柜内有空气流动时可以带走器件表面的热量，在额定负载工况下不需要额外加装独立散热片就能满足温升要求，减少了柜内的安装空间占用。从安装边界尺寸来看，这款继电器的宽度控制在单极空开的两倍左右，在电控柜内排布时可以和微型断路器、接线端子等标准导轨器件并排安装，不会出现尺寸干涉，器件上部的接线空间预留充足，即使接完线之后盖上线槽盖板，也不会挤压到导线的绝缘层，导线弯曲半径符合电气安装规范要求。实际选型使用时，这类导轨式固态继电器不需要额外的安装支架，

　　在小功率控制回路里可以直接卡在柜内导轨上，和其他配电元件排布整齐，柜内布线更加规整，相比螺栓固定式的固态继电器，在小批量设备装配、老旧设备电控改造场景里的适配性更强，不需要重新在安装板上打孔定位，只需要利用原有柜内的导轨空位就能完成加装。在功能特性上，这款固态继电器的控制侧和负载侧做了完全的光电隔离，控制端只需要很小的驱动电流就能触发负载侧导通，不会出现控制回路和负载回路串电的问题，适合和PLC、单片机等低压控制输出端直接匹配，不需要额外加中间继电器做信号中转，简化了控制回路的接线结构。器件的边角位置全部做了圆角过渡处理，生产装配过程中不会划伤操作人员的手部，外壳的合模缝位置做了错位设计，灰尘和飞溅的液体不容易从合模缝进入器件内部，适配车间内多尘、有少量凝露的工况环境。
