舷窗配套增高塔架支撑装置结构

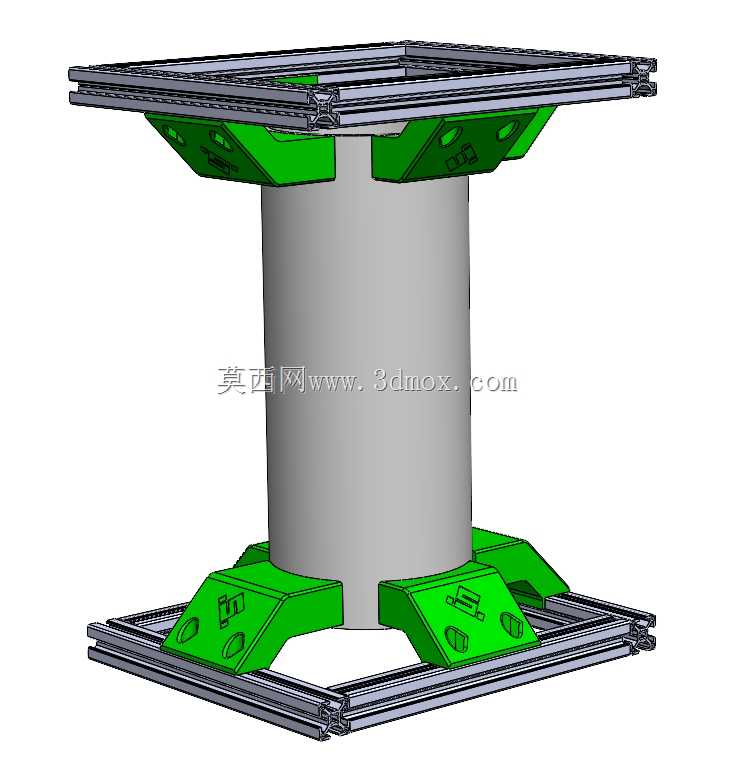

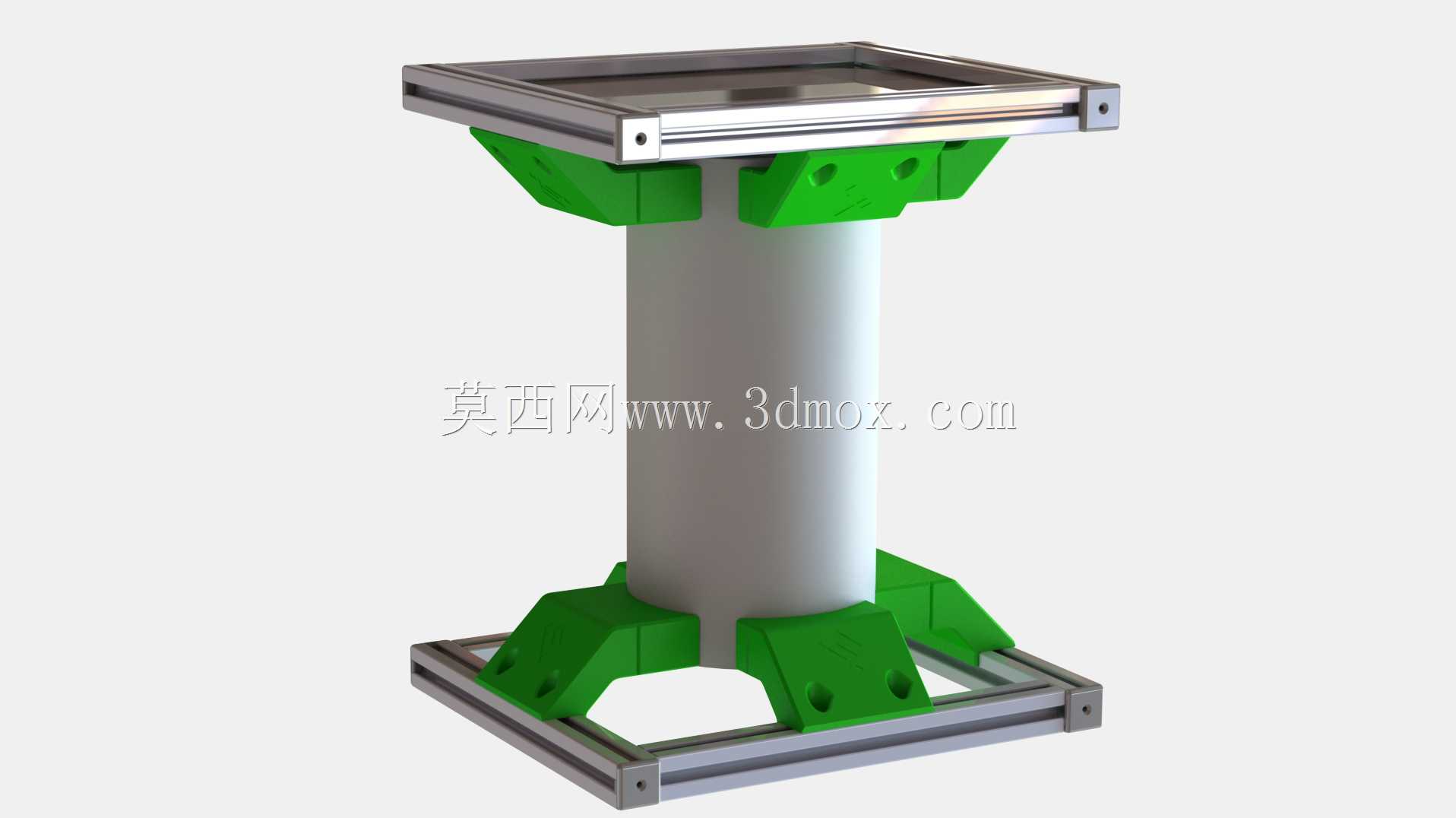

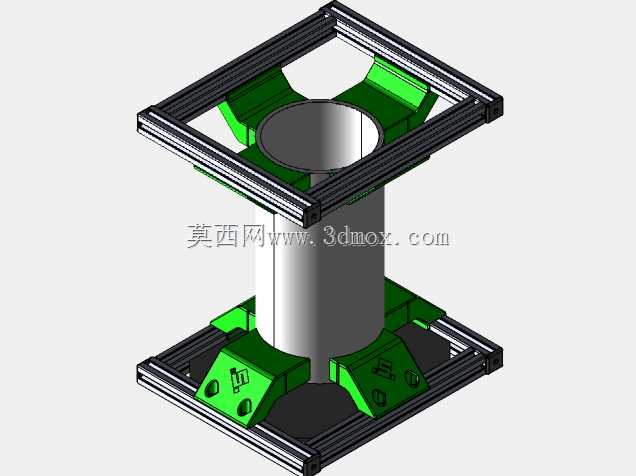

　　在船舶舱室舷窗配套改装、小型移动作业平台舷侧功能拓展的场景中，经常会遇到原有舷窗安装基座高度不足，无法适配后续加装的观测辅助模块、操作面板挂载组件的问题，这款增高塔架支撑装置就是针对这类实际工况开发的适配结构。整套装置以标准6英寸PVC管材作为核心承重立柱，上下两端分别设计了对称的绿色支撑连接座，上下支撑座外侧均配套标准工业铝型材拼接的方形框架，可直接与舷窗原有安装基面、上部待搭载的功能模块实现快速对接，整套结构可将基座安装面整体抬升450mm，刚好匹配多数舷窗配套外设的标准安装高度要求，避免了现场切割焊接金属支架带来的防腐层破坏、安装精度难控制的问题。

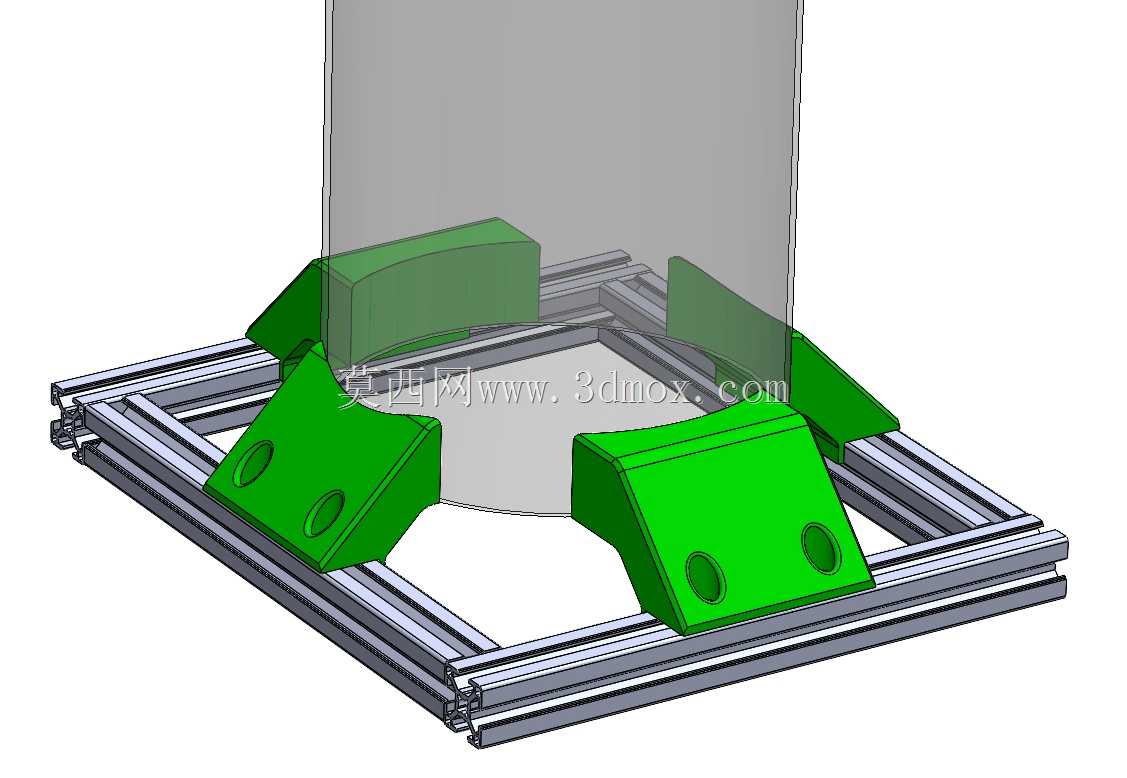

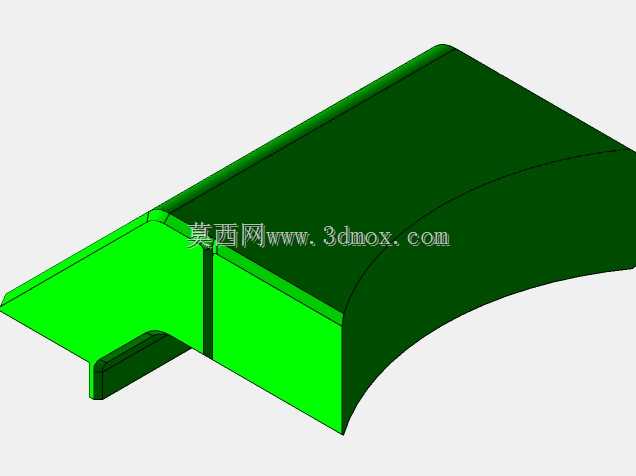

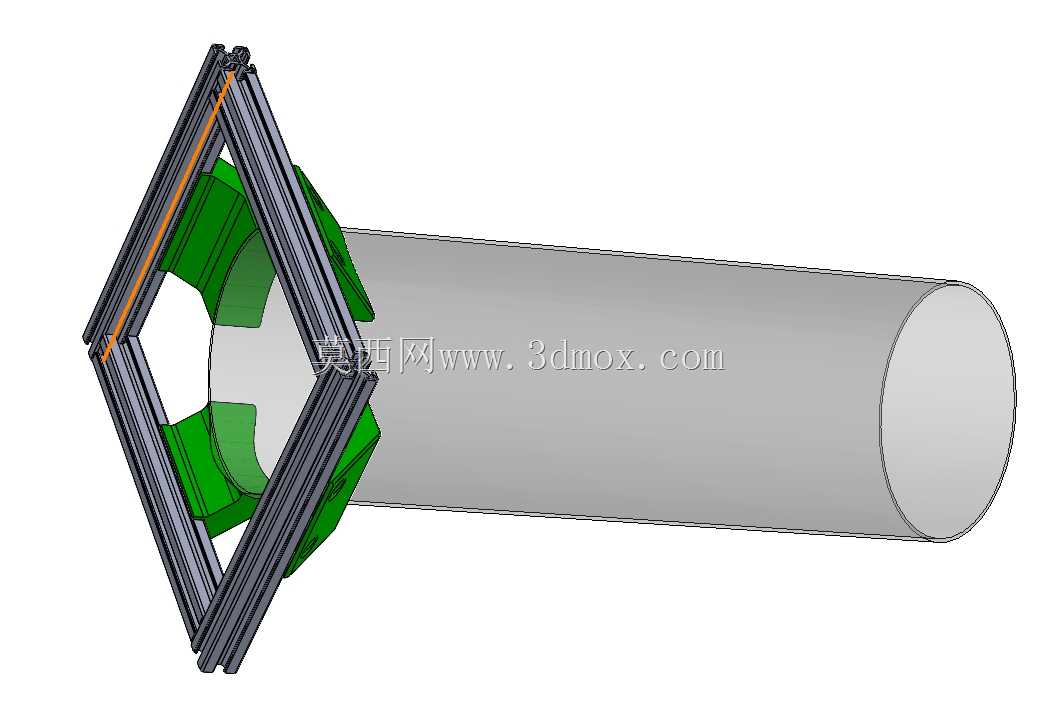

　　从结构设计逻辑来看，上下两端的支撑座采用对称式受力布局，每个支撑座设计有四个带安装孔的支脚，支脚贴合面做了与PVC管外径完全匹配的圆弧曲面，安装时只需在贴合面涂抹常规PVC胶水，即可将四个支脚均匀粘接在PVC管端部的圆周方向，粘接固化后支脚的受力方向沿PVC管轴向传递，不会出现单侧受力导致的粘接层开裂问题。支撑座的支脚外侧预留了与铝型材槽口匹配的定位凸台，安装时凸台可直接卡入铝型材的标准槽内，无需额外制作定位工装，就能保证上下两层铝型材框架的同轴度，框架拼接采用标准铝型材角件连接，现场组装时只需常规内六角扳手即可完成全部装配作业，不需要专用焊接或切割设备。

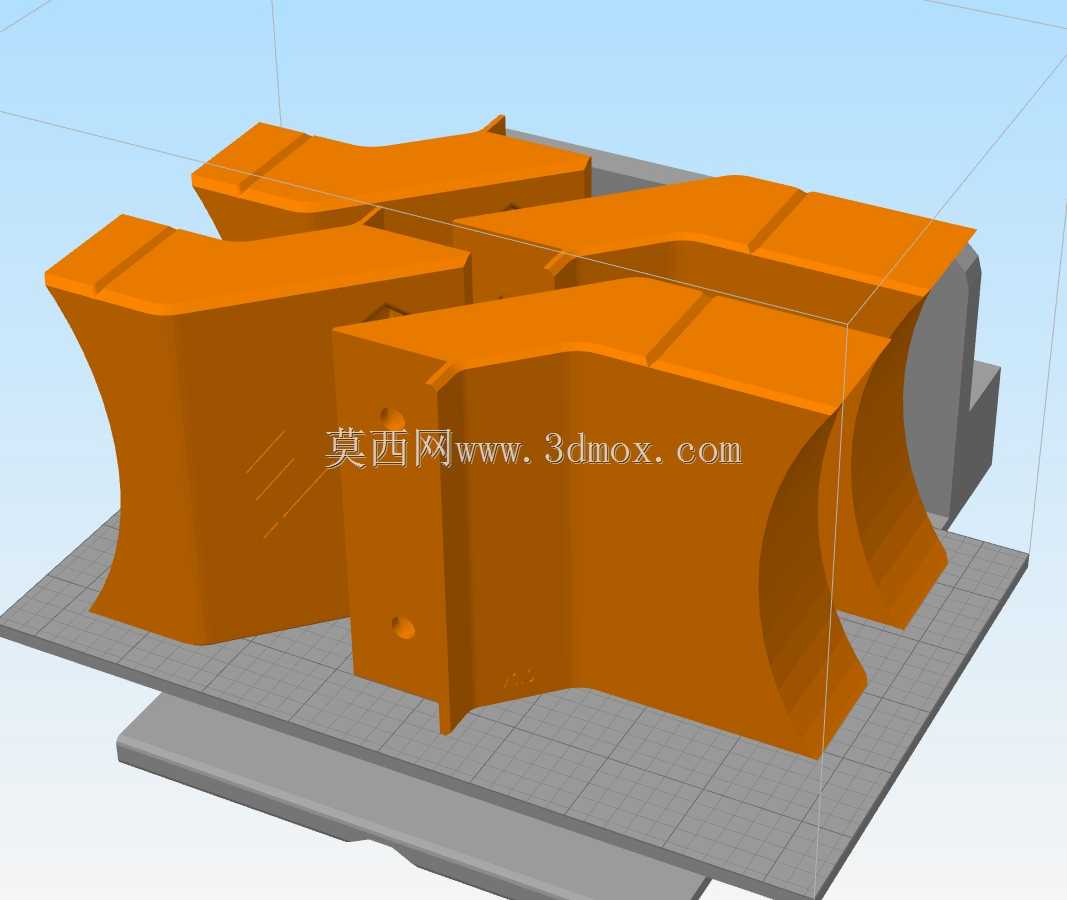

　　考虑到现场改装的加工条件限制，支撑座的结构专门针对熔融沉积成型3D打印工艺做了优化，所有壁厚均设置为3mm以上，无小于45度的悬空结构，打印时无需添加支撑即可完成成型，打印填充率设置为30%即可满足日常承重需求，单组四个支撑座的打印耗材成本控制在较低区间，即使是小批量现场制作也不会产生过高的加工成本。支撑座上的安装孔均设计为通孔，既可以用T型螺栓与铝型材框架锁紧，也可以在需要更高连接强度时，穿入自攻螺丝直接与PVC管端部做辅助固定，适配不同承重等级的搭载需求。

　　从安装边界尺寸来看，整套装置的外轮廓尺寸与配套铝型材框架的尺寸完全匹配，上下框架采用同规格的欧标2020铝型材拼接，框架边长可根据实际舷窗的安装尺寸灵活调整，只需更换对应长度的铝型材型材，不需要修改支撑座的结构即可适配不同尺寸的舷窗安装需求。PVC立柱的长度可根据实际需要的增高尺寸灵活裁切，支撑座的粘接位置可沿PVC管轴向任意调整，适配不同场景下的个性化高度需求。在实际使用场景中，这套装置除了用于船舶舷窗的增高支撑外，也可用于小型自动化设备的机架增高、桌面式操作平台的立柱支撑、展会展示台的模块化搭建等场景，所有连接接口均采用工业标准件，可与现有铝型材机架体系实现无缝对接，不需要额外定制非标连接件。

　　结构受力方面，整套装置的承重载荷通过上部铝型材框架均匀传递到四个上支撑座，再通过PVC立柱传递到下部四个支撑座，最终通过下部铝型材框架分散到安装基面，30%填充率的3D打印支撑座单组可承受不超过50kg的静载荷，完全满足舷窗配套观测设备、小型操作面板、轻量型传感模块的承重需求。支撑座的拐角位置均做了圆角过渡处理，避免安装过程中尖锐边角划伤操作人员，也减少了应力集中导致的打印件开裂问题。所有安装孔的位置均做了沉头设计，螺栓锁紧后螺头不会突出支撑座表面，避免与其他安装部件产生干涉。
