NGK CM-6小型内燃机火花塞结构

　　这款火花塞主要适配小排量航模发动机、小型园林机械动力、迷你摩托以及大排量发动机的辅助点火场景，在实际工况中承担着将高压脉冲电流引入燃烧室，击穿电极间隙产生电火花，点燃气缸内压缩油气混合气的核心作用，是点燃式内燃机点火系统末端的核心执行部件。从结构设计来看，该款火花塞采用了紧凑的短壳体布局，接线端采用一体式柱状接线端子，没有额外的螺母锁紧结构，适配直插式高压点火帽，安装时直接将点火帽套入端子即可完成接线，能有效缩小点火系统的上部安装空间，适配小型动力舱的紧凑布局需求。绝缘体部分采用高氧化铝陶瓷材质，表面做了光滑上釉处理，既可以保证足够的绝缘强度，避免高压电流沿壳体表面爬电，也能在长期高温工况下抵抗燃油、机油混合气的腐蚀，

　　同时光滑的釉面可以减少积碳在绝缘体表面的附着，降低漏电失效的概率。壳体部分采用钢制镀镍处理，兼顾结构强度与防锈耐腐蚀能力，中部设计有标准六角拧动面，适配常规火花塞套筒进行拆装作业，六角面下方设置有铜质密封垫圈，安装拧紧时垫圈受压变形，填充火花塞安装孔与气缸盖之间的配合间隙，保证燃烧室的密封性能，避免高温高压燃气从安装螺纹处泄漏。下部螺纹段采用细牙螺纹设计，螺纹长度经过精准匹配，安装后电极端刚好伸入燃烧室指定位置，既不会因为螺纹过长导致活塞上行时碰撞电极，也不会因为螺纹过短导致点火位置凹陷在安装孔内，影响火焰核心的传播效率。电极部分采用中心电极加侧电极的经典结构，中心电极内嵌铜芯提升导热性能，

　　能快速将电极头部的热量传导至壳体再通过气缸盖散出，避免电极温度过高引发早燃、炽热点火等故障，侧电极采用折弯式焊接在壳体下端面，与中心电极保持固定的点火间隙，出厂预设间隙适配对应排量发动机的点火电压需求，无需用户额外调整即可直接装机使用。在实际选型匹配过程中，需要重点关注该款火花塞的螺纹规格、拧入长度、六角对边尺寸这几个核心安装边界参数，螺纹规格决定了其能否顺利拧入气缸盖的安装螺孔，拧入长度直接关系到电极伸入燃烧室的深度，是影响点火性能与运行安全的核心参数，六角对边尺寸则决定了拆装时所需的套筒规格，避免出现套筒不匹配无法拆装的问题。从热特性设计来看，该款火花塞属于冷型热值区间，适配高转速、高压缩比的小型强化内燃机，

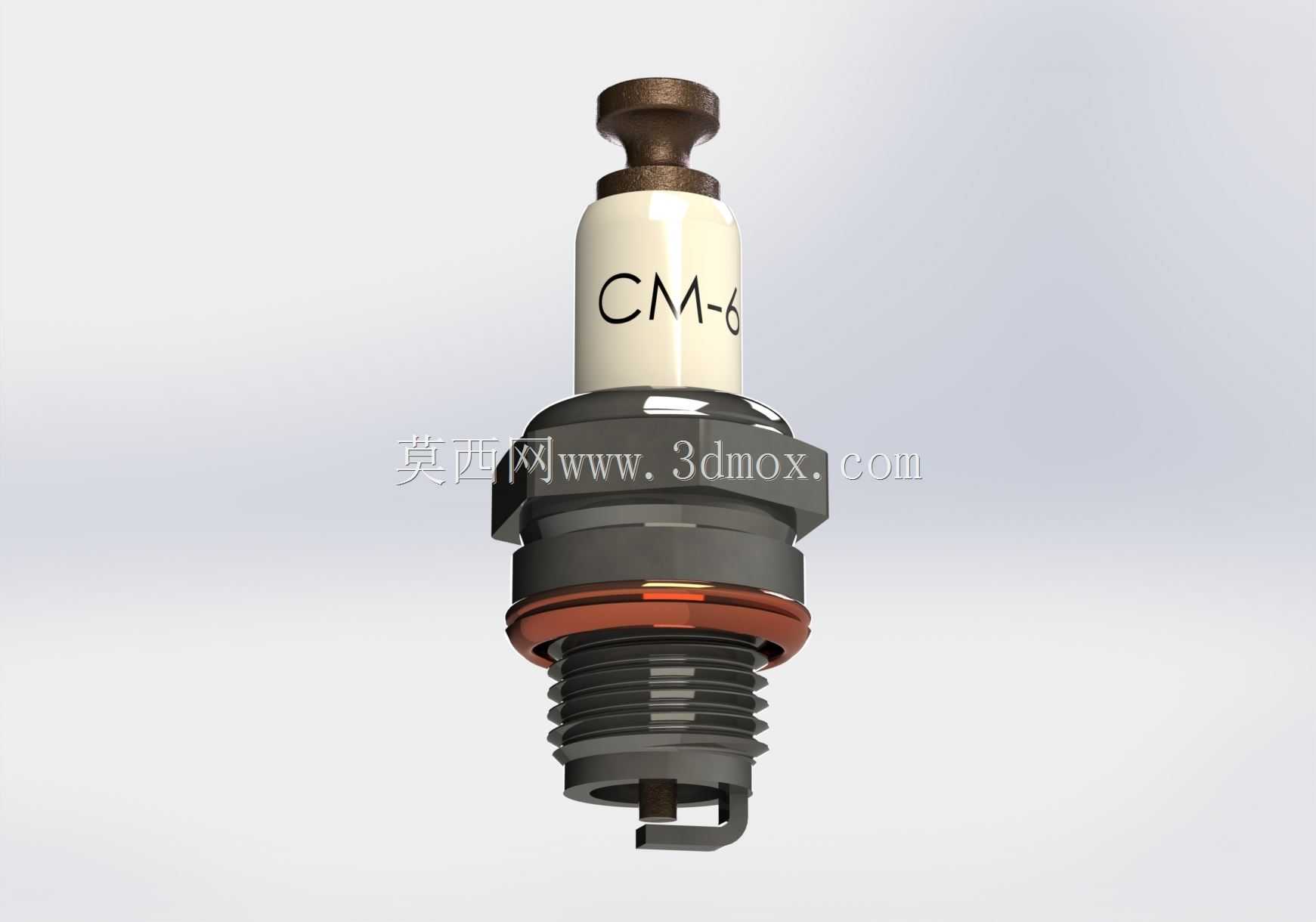

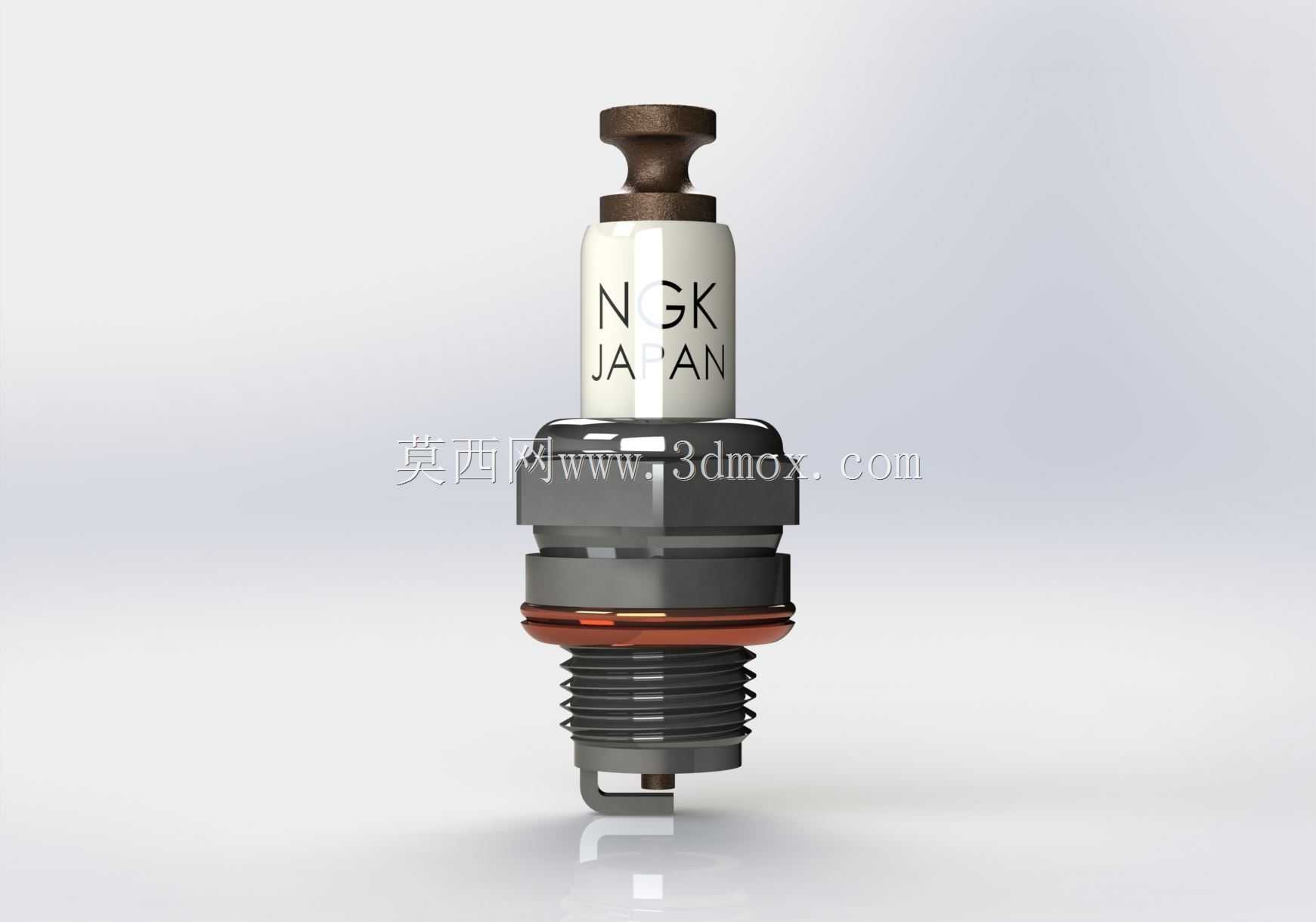

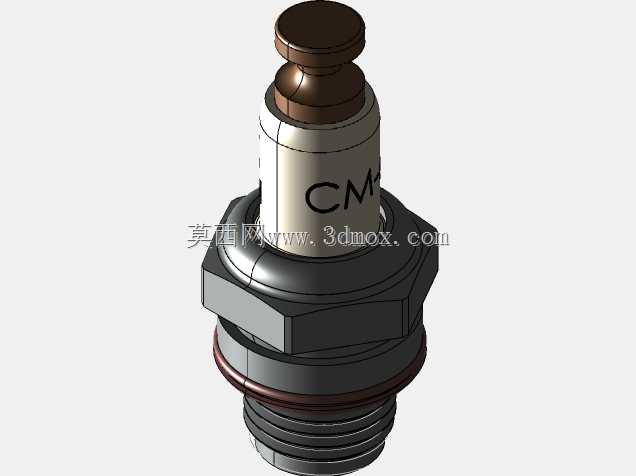

　　能够在持续高负荷运转时保持合适的电极工作温度，既不会因为温度过低导致积碳堆积在电极表面造成漏电缺火，也不会因为温度过高引发炽热点火导致发动机爆震、功率下降。在三维建模过程中，该模型完整还原了火花塞各部件的配合关系，包括陶瓷绝缘体与金属壳体的压装过盈配合位置、密封垫圈的安装位置、电极的相对位置关系，能够直接用于小型内燃机的整机装配干涉检查、点火系统布局模拟、维修拆装教学演示等场景，建模时各部分的倒角、圆角细节都做了还原，接线端的防滑纹理、壳体表面的标识刻印、密封垫圈的层叠结构都有准确呈现，能够满足结构展示、装配仿真、工程教学等不同场景的使用需求。在实际维修替换场景中，该结构的火花塞安装扭矩需要严格控制在对应规格的推荐范围内，扭矩过大会导致壳体变形、螺纹滑牙甚至绝缘体破裂，扭矩过小则会导致密封不严、燃气泄漏，同时安装时需要保证密封垫圈的完好，避免使用变形、破损的旧垫圈导致密封失效。
