MXET400汽水罐限位输送架组件

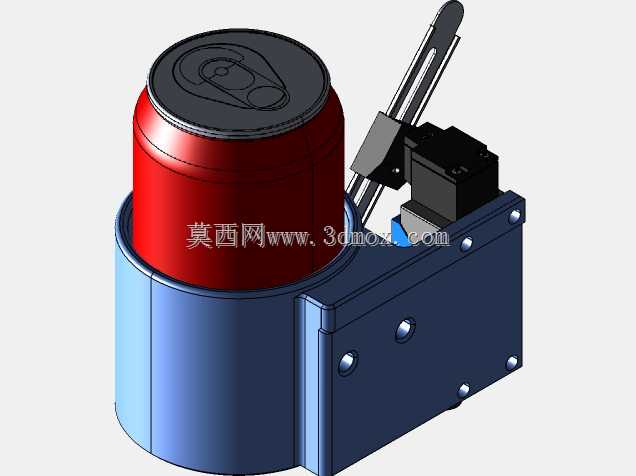

　　这套组件的核心应用场景是实验室输送线的罐体定位工位，主要针对标准易拉罐类圆柱薄璧容器做到位检测与位置固定，适配小型桌面输送演示系统的工位搭建需求，可直接集成在带式输送线的指定工位段，完成罐体的到位触发、位置约束动作，避免输送过程中罐体偏移、倾倒导致的后续工位动作失效。从功能实现逻辑来看，组件分为三个核心功能单元：首先是下部的基座安装单元，整体采用块式安装结构，底部预留与输送线铝型材框架匹配的安装孔位，安装时可直接通过T型螺栓固定在输送线侧方机架上，基座的安装面与输送面的高度差经过匹配设计，保证夹持工位的弧面托块刚好对齐输送过来的罐体下半段，不会出现托举过高卡罐、或者过低无法约束罐身的问题；基座侧面的安装凸台用于固定检测与执行元件，

　　所有安装孔位都做了沉头设计，避免螺栓突出剐蹭输送面上的罐体。其次是罐身定位单元，采用半圆弧面的托持结构，弧面半径匹配标准330ml易拉罐的罐身外径，托块采用3D打印工艺制作，表面做了圆角过渡处理，不会刮花罐身印刷层，托块的弧面高度覆盖罐体下部三分之一的位置，既能够提供足够的侧向约束，又不会遮挡罐身上部的标识区域，适配后续可能的视觉检测工位需求；托块与基座之间采用定位销加螺栓的固定方式，更换不同弧面尺寸的托块即可适配不同直径的圆柱形容器，无需改动整体基座结构。第三是检测与触发单元，集成了ME-8108型号限位开关，搭配手动拨杆式的触发结构，当罐体被输送到托块位置时，罐身会触发行程开关的摆臂，输出到位信号给输送线的控制系统，

　　触发后续的工位动作，比如暂停输送、执行扫码或者灌装演示动作；拨杆的触发行程做了冗余设计，即使罐体存在±2mm的位置偏差，也能可靠触发开关信号，不会出现漏触发的问题。设计过程中优先考虑了桌面级教学设备的易加工与易装配特性，除了标准件的限位开关、紧固件之外，其余结构件都可采用桌面级FDM3D打印机制作，打印时无需添加支撑结构，所有安装面都设计为平面或者规则弧面，打印完成后仅需简单去除毛边即可完成装配，不需要额外的机加工工序，适合教学场景下的快速迭代与学生自主制作。从安装边界尺寸来看，组件整体在输送线侧方的伸出长度不超过120mm，宽度方向占用80mm的机架安装空间，高度方向最高点距离输送面160mm，不会和输送线的上部护板、

　　其他工位的执行机构产生干涉；拨杆的活动行程范围内没有其他结构遮挡，手动扳动拨杆即可模拟罐体到位的信号，方便系统调试阶段的信号测试，不需要每次都放置真实罐体来触发信号。在实际使用过程中，这套组件可以单套使用作为单工位的罐体到位检测，也可以多套串联布置在输送线的不同工位，完成多工序的罐体定位，比如在演示输送线的上料、检测、分拣工位各布置一套，即可实现完整的罐体输送流程演示；针对薄璧易拉罐容易受压变形的问题，托持结构的接触力做了控制，仅靠弧面的侧向约束定位，不会对罐身施加径向的夹紧力，避免薄璧罐身被挤压变形。结构设计上所有的棱角位置都做了R2以上的圆角处理，既避免3D打印过程中的应力集中问题，也能防止操作过程中划伤操作人员，适合教学实验室的安全使用要求；所有的走线都预留了基座内部的走线槽，限位开关的线缆可以从基座内部穿到输送线的线槽内，不会出现线缆外露剐蹭罐体的问题。
