铝型材搭建线性滑台舷窗叉车结构

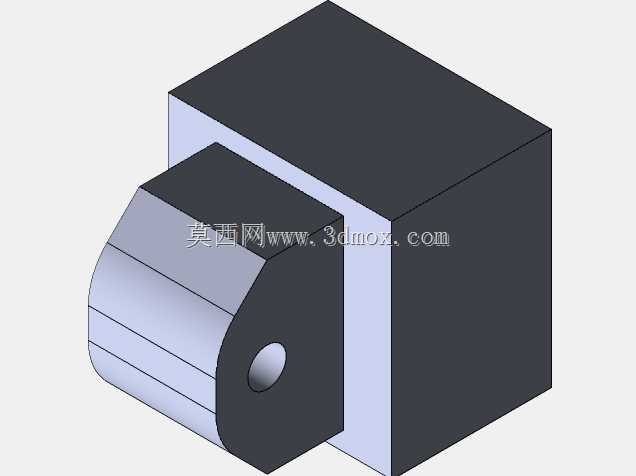

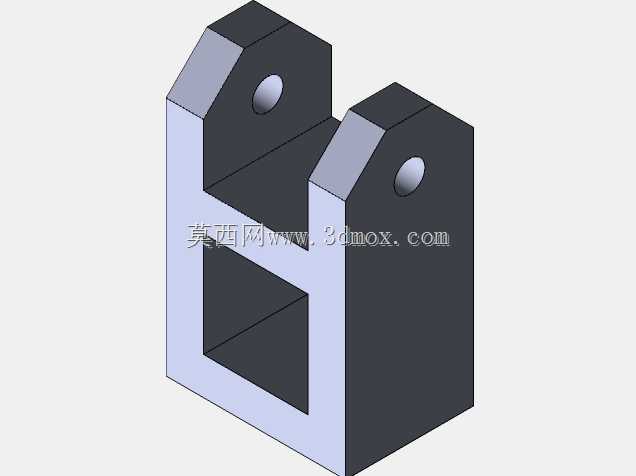

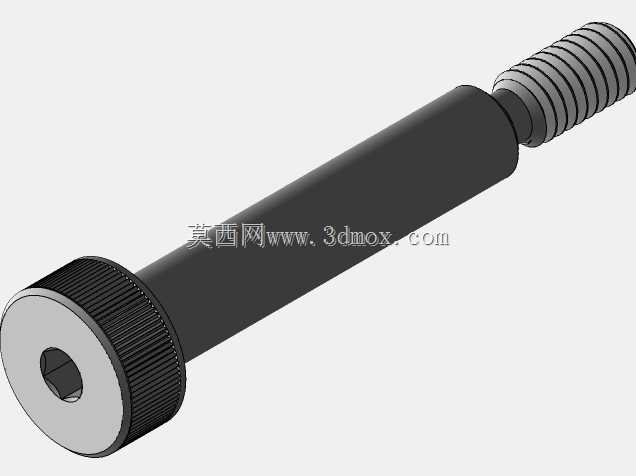

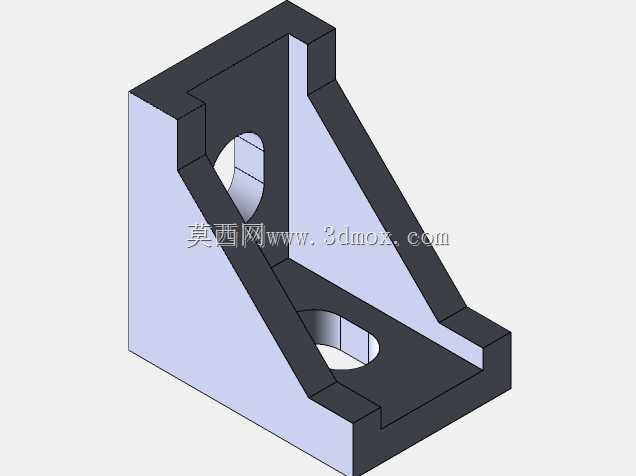

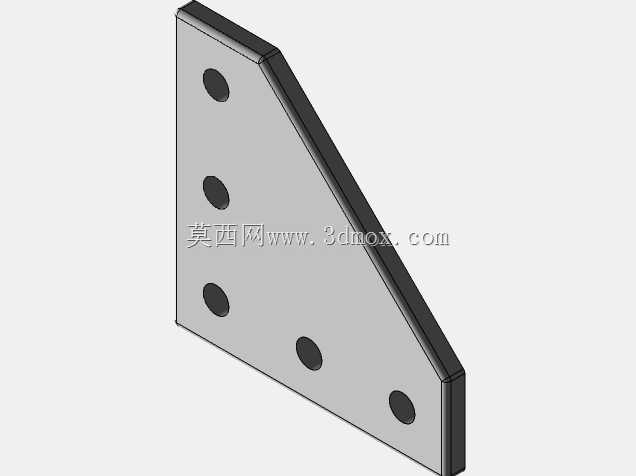

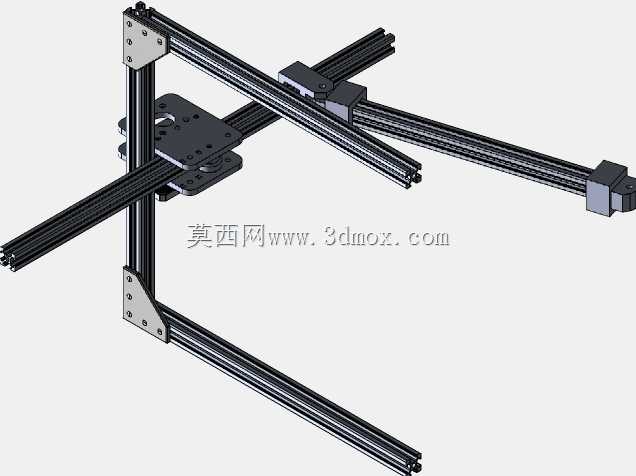

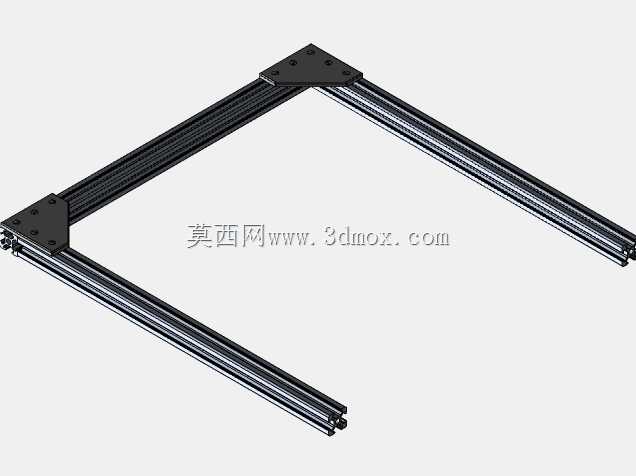

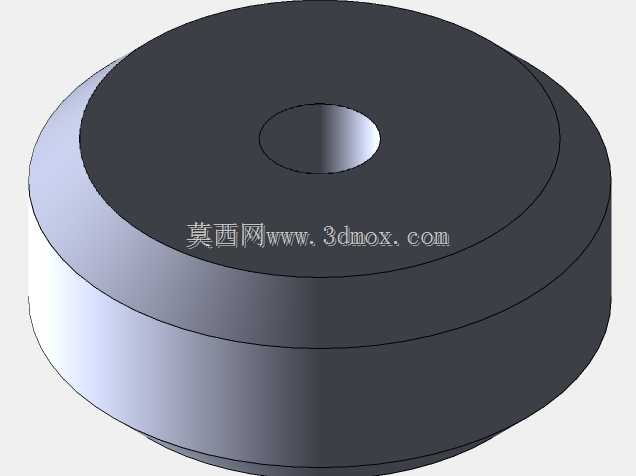

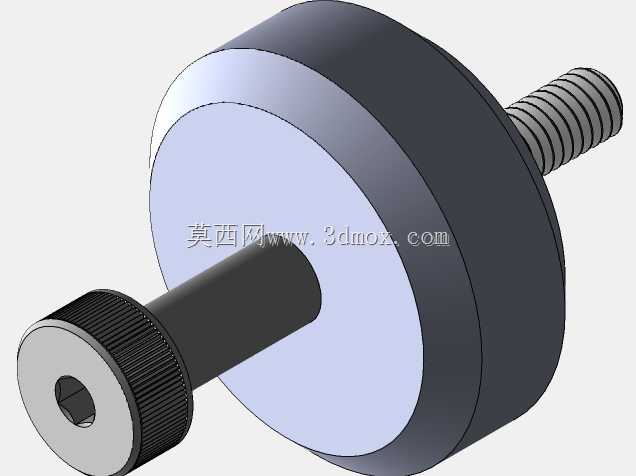

　　这套线性运动结构采用标准欧标2020铝型材作为搭建基材，型材槽宽适配常规M3/M5内六角滑块螺母，所有连接角件均为市面通用冲压钢角码，安装孔位完全匹配型材端面与槽道的定位尺寸，无需额外定制非标连接件，使用者可直接采购标准件完成整机组装，大幅降低小批量试制的加工成本与采购周期。结构整体采用正交三轴布局，X轴采用双根平行铝型材作为承载梁，两根型材的平行度公差可通过端部角件的安装间隙调整，调整范围在0.2mm以内，适配多数轻载直线运动场景的精度要求；Y轴滑座通过四个带预压的滑轮组件卡装在X轴型材槽道内，滑轮采用POM材质内嵌深沟球轴承，滑动过程无金属硬摩擦，运行噪音控制在40分贝以内，单轴空载运行阻力小于5N，手动推动即可实现顺滑位移，

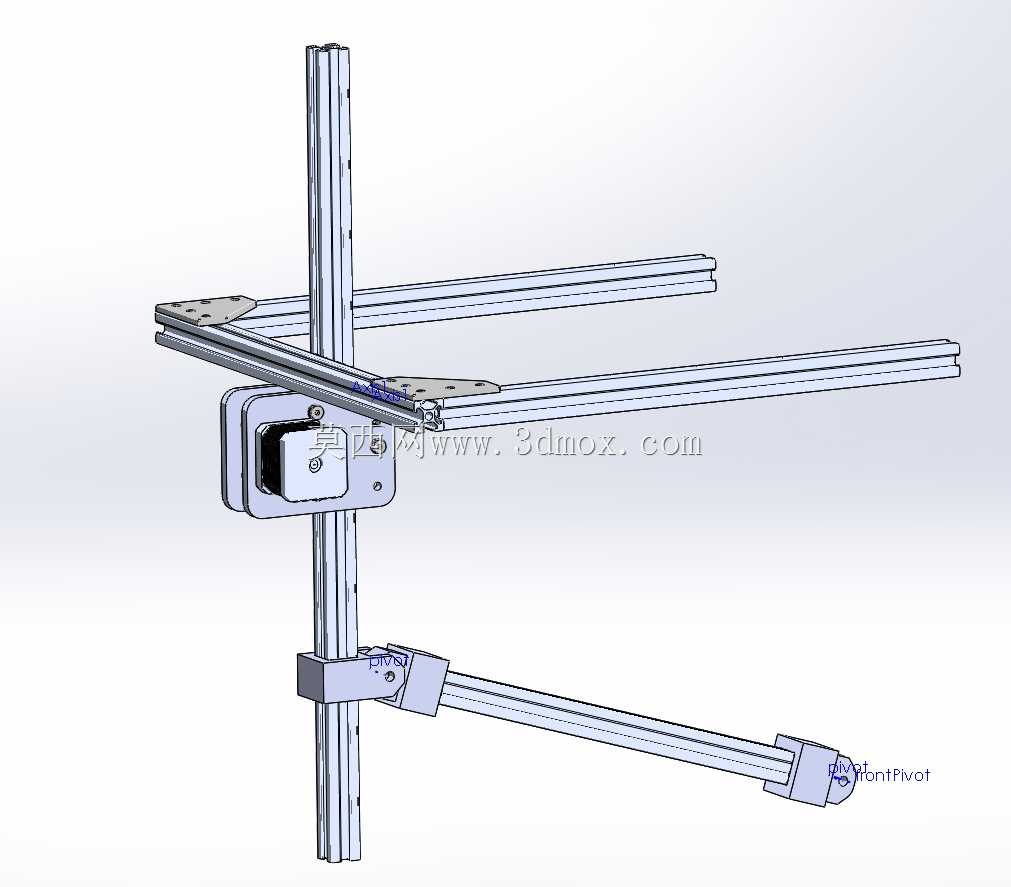

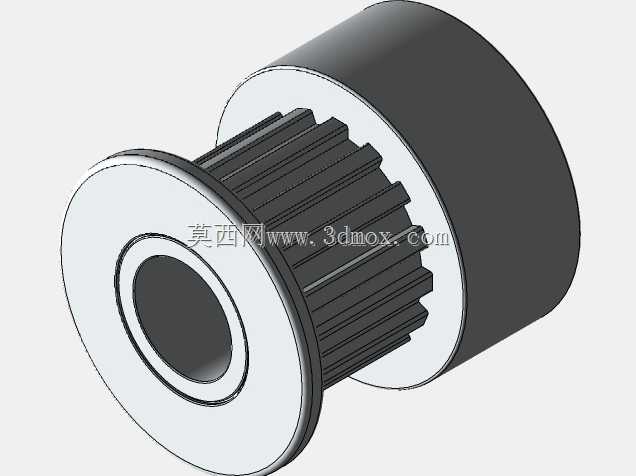

　　也可根据需求加装同步带轮与步进电机实现数控驱动。Z轴采用单根竖向铝型材与X轴横梁垂直连接，连接位置预留了多组安装孔位，可根据实际作业的行程需求调整Z轴的固定高度，竖向滑座同样采用滑轮卡装结构，可搭载末端执行件完成上下方向的位置调整，整套结构的XYZ三个方向的有效行程可通过更换不同长度的铝型材灵活调整，单根型材最长可适配1000mm长度规格，满足不同作业空间的安装边界要求。从实际应用场景来看，这套结构可直接作为小型桌面级3D打印机的运动机架使用，滑座上预留的安装孔位可直接固定挤出头、热床等标准3D打印配件，同步带安装位的中心距与市面通用GT2同步带轮完全匹配，张紧结构可通过滑座上的腰型孔调整，无需额外设计张紧轮支架；

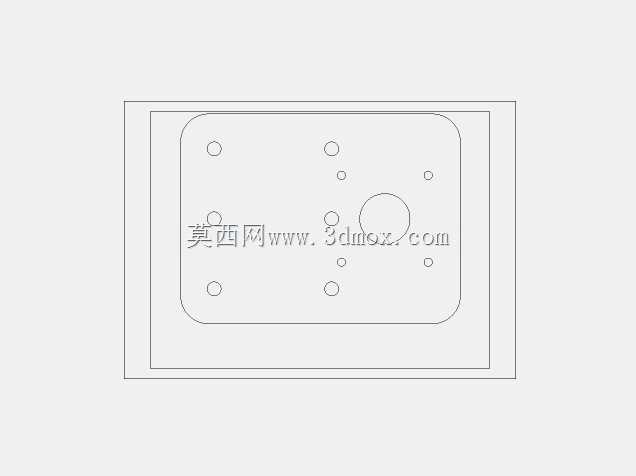

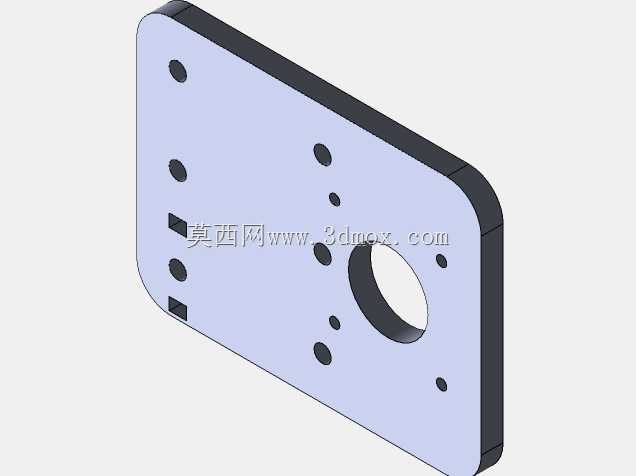

　　也可作为小型自动化设备的移栽机械手使用，末端搭载气动吸盘、微型夹爪即可完成小重量工件的点位搬运作业，适配电子元器件装配、小型零件分拣等轻载工业场景，单轴额定负载可达5kg，满足多数桌面级自动化作业的负载要求。设计过程中充分考虑了DIY场景的加工便利性，所有板材类零件均采用3mm厚度冷轧钢板冲压成型，孔位全部设计为圆孔或标准腰型孔，普通钻床即可完成加工，无需高精度CNC设备即可自制替换零件；所有运动部件的安装基准面都与铝型材的定位槽道平行，组装时只需将角件贴紧型材端面即可保证基础的形位公差，新手组装的整机组装精度即可控制在0.5mm以内，满足多数轻载运动场景的使用需求。结构的整体安装边界非常灵活，

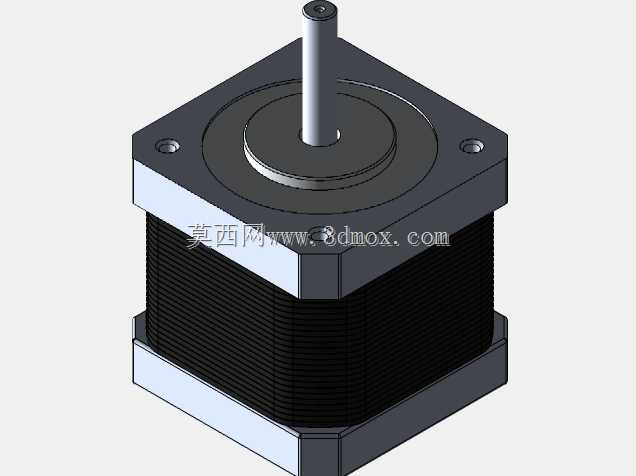

　　可根据安装场地的空间大小调整型材的拼接长度，端部预留的安装孔可直接将整机固定在桌面、设备机架或者墙面支架上，固定方式可采用螺栓压紧或者滑块螺母卡装，无需对安装面做特殊的预埋处理；走线槽可直接嵌入铝型材的槽道内，所有电机、传感器的线缆可沿型材槽道隐藏布置，避免运动过程中线缆与滑动部件产生干涉，也提升了整机外观的整洁度。在传动部件的适配设计上，同步带安装位的槽宽适配6mm宽度的GT2同步带，带轮安装轴径适配常规42步进电机的5mm输出轴，也可根据需求更换T8丝杆传动组件，滑座上的安装孔位同时预留了丝杆螺母的固定位置，无需修改滑座结构即可完成传动方式的切换，适配不同速度、不同精度要求的使用场景；限位开关的安装位在每个轴的两端都做了预留，可直接安装机械式微动开关或者光电限位传感器，实现运动行程的硬限位保护，避免滑座超程脱轨。这套结构的所有零件都具备极强的通用性，损坏后可直接采购对应标准件替换，无需单独开模定制，维护成本极低，不管是个人DIY爱好者做小型设备开发，还是小微企业做轻载自动化设备的快速原型验证，都可以直接基于这套结构做二次修改，缩短产品开发的验证周期，减少前期结构设计的重复工作量。
