混流式水轮机转轮及尾水锥管结构设计

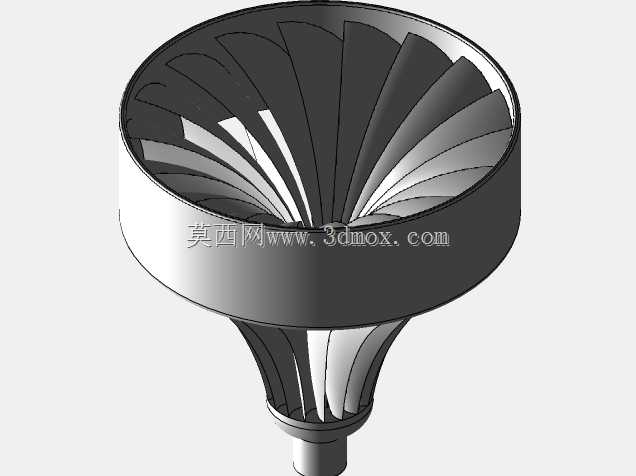

　　在中小型径流式水电站的建设与技改场景中，混流式水轮机是应用覆盖度最广的核心能量转换设备，这类设备适配20-200米水头范围的水力资源，承担着将水流的压能与动能转化为旋转机械能、进而驱动发电机输出电能的核心作用，其过流部件的结构合理性直接决定了电站的水能利用效率与长期运行稳定性。本次呈现的结构为混流式水轮机的核心转动过流单元，包含上冠、下环、扭曲叶片以及尾水锥管衔接段，整体结构围绕水流的轴向转径向再转轴向的流动路径做适配设计，没有冗余的外置附属结构，聚焦核心过流流道的几何形态还原。从实际工程应用的角度看，这类结构的设计首先要匹配电站的实际水头与流量参数，叶片的翼型扭曲角度直接决定了不同工况下的水流冲角，若冲角设计偏差过大，

　　运行中会在叶片背面形成大面积脱流区，不仅拉低机组效率，还会诱发尾水涡带，引发机组振动、叶片气蚀等长期运行隐患。设计过程中首先要确定流道的控制截面，上冠的型线从进水边到出水边采用平滑的圆弧过渡，避免流道截面突变造成的局部水头损失，下环的外壁为圆柱段结构，可直接与蜗壳的座环内圈配合定位，安装时的径向配合公差通常控制在H7/h6区间，保证转动部件与固定过流部件的同轴度，减少运行中的偏磨风险。叶片沿圆周方向均布，进水边的厚度大于出水边，既满足结构强度要求，也适配水流进入转轮时的来流方向，出水边的厚度做削薄处理，减少水流流出转轮时的尾迹损失，叶片与上冠、下环的衔接处采用大圆角过渡，避免应力集中，同时减少局部涡流的产生。

　　尾水锥管段与转轮下环出口直接衔接，锥角控制在常规的7-12度区间，既保证水流的动能回收效率，也避免锥角过大造成的脱流，锥管的出口直径比转轮出口直径大30%左右，可有效降低出口流速，将更多的水流动能转化为压能，提升机组的整体运行效率。从安装边界来看，转轮上冠中心位置设置有主轴连接法兰，法兰端面与主轴轴线的垂直度公差需控制在0.02mm以内，保证转动部件的动平衡精度，避免运行中出现过大的径向摆动，下环与固定止漏环的间隙根据机组大小控制在0.5-1.5mm区间，间隙过小容易在机组摆度变化时发生碰磨，间隙过大则会造成容积损失增大，拉低机组效率。在实际的电站运维场景中，这类核心过流部件的结构形态也是气蚀检查、磨损修复的核心参照，

　　长期运行后叶片进水边的冲蚀、出水边的气蚀缺损都需要对照原始设计型线做补焊修复，保证流道形态不发生明显畸变。不同于冲击式水轮机的斗叶结构，混流式转轮的叶片为空间扭曲形态，建模过程中需要通过多个截面的翼型点云拟合生成光滑曲面，保证相邻叶片之间的流道截面沿流动方向均匀收缩，让水流在流道内实现平稳的能量转换，没有突然的加速或减速段。对于中小型水电站的技改项目而言，这类核心转轮结构的优化往往是效率提升的核心切入点，通过调整叶片的翼型角度、优化上冠与下环的型线，往往可以在不改动电站其他土建结构的前提下，将机组效率提升2-5个百分点，对于年利用小时数较高的电站来说，长期的发电收益提升十分可观。结构设计中也充分考虑了加工制造的可行性，叶片的曲面曲率变化平缓，既可以采用铸造成型后做数控打磨的工艺加工，也可以采用钢板模压后焊接成型的工艺制造，适配不同制造厂家的工艺条件，上冠与下环的回转面结构可直接通过立式车床加工，不需要复杂的专用工装，降低了部件的制造成本与生产周期。在实际的机组装配过程中，转轮需要先做静平衡试验，必要时还要做动平衡校正，消除叶片分布不均、铸造壁厚偏差带来的不平衡量，避免运行中因不平衡力引发的机组振动，保证机组可以在额定转速下长期稳定运行。
