适用于3D打印的层流阀结构设计方案

　　在小流量流体输送、实验室气路调控、小型气动系统稳压这类对流体流态有明确要求的场景中，常规阀体往往容易在阀腔内形成湍流，导致出口流量波动、压力损耗偏大，甚至在部分精密供气场景中引发管路振动、下游检测元件数据失真的问题。这款层流阀的设计核心，就是通过内部流道的结构优化，将进入阀腔的紊乱湍流逐步整理为平稳层流，实现出口端流体的稳定输出，避免流态突变带来的各类工况问题。

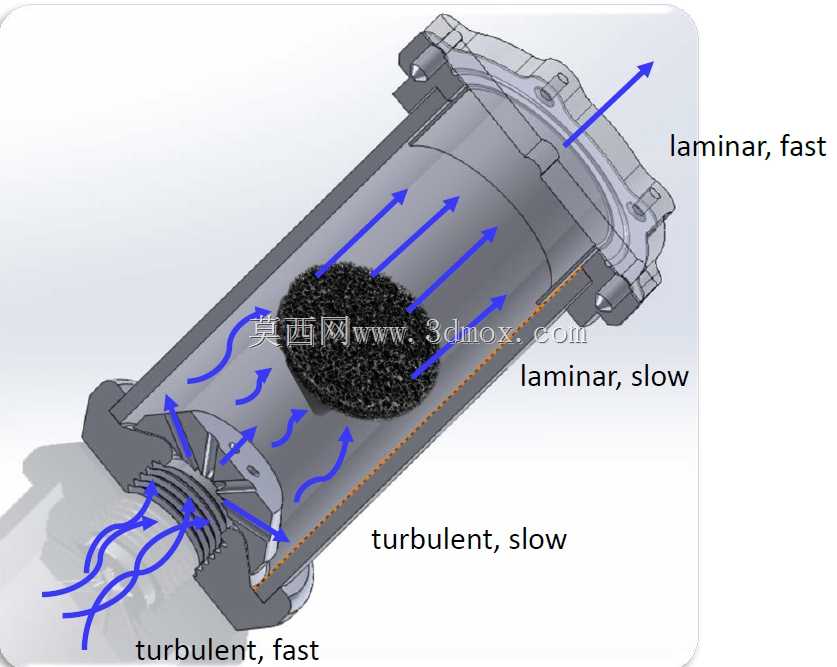

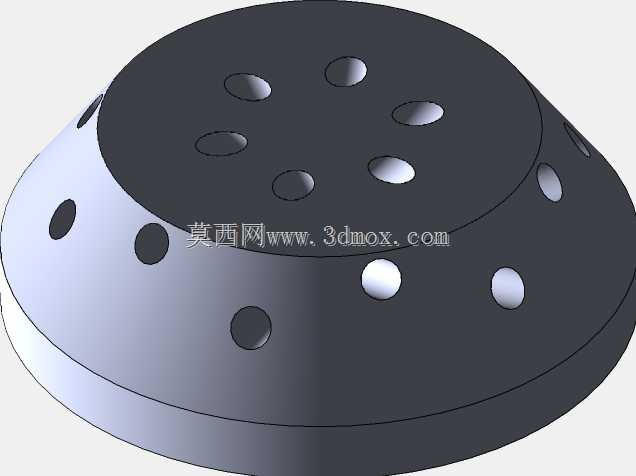

　　从实际功能实现逻辑来看，流体从阀体下端入口进入时，初始状态多为流速不均的湍流，流体质点存在大量无规则横向脉动，这一阶段的流道入口处设计了放射状导流筋，首先对入射流体进行初步梳理，打散大尺度的涡流团，让流体沿周向均匀进入阀腔的环形流道。阀腔中段设置的泡沫扩散器安装位，是实现流态转换的核心结构，多孔介质的扩散材料可以对穿过的流体进行细碎整流，进一步消除流体内部的脉动分量，让流速分布逐步趋于均匀。当流体流至阀腔上段时，流道截面的平缓过渡设计避免了通径突变带来的局部阻力，最终让流体以层流状态从上端出口平稳流出，整个流道的走向全程避免直角转弯，所有转角处均做了圆角过渡处理，尽可能降低不必要的压力损失。

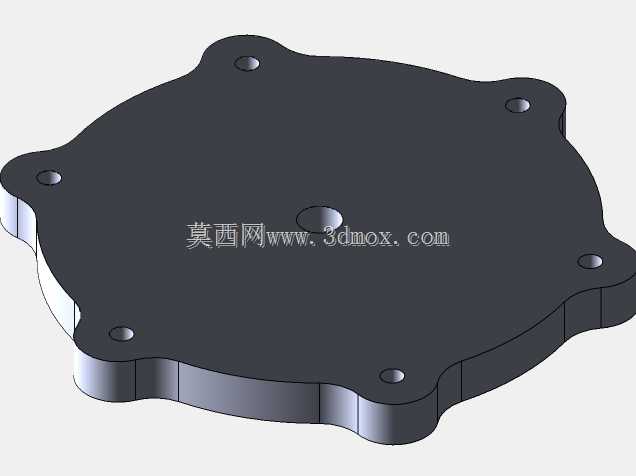

　　考虑到3D打印的加工特性，整个阀体的结构设计做了针对性的适配：所有壁厚保持均匀，避免打印过程中出现局部积料或者壁厚不足导致的强度问题；无需额外添加支撑结构即可完成打印，降低后处理的工作量；各连接部位的尺寸均预留了粘接与紧固件安装的余量，前端盖板采用激光切割板材加工，通过M3x10mm螺钉与阀体主体连接，配合52x2mm规格的O型圈实现端面密封，装配时仅需使用ABS胶水完成部分粘接面的固定，再装入M3热固性嵌件保证螺纹连接的反复拆装强度，不需要复杂的专用工装即可完成整阀的组装。

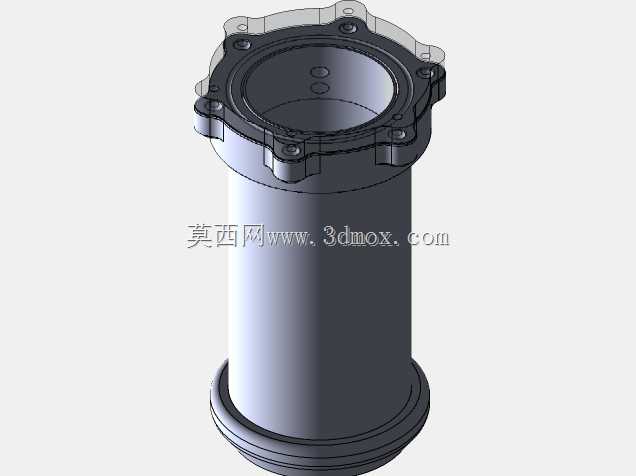

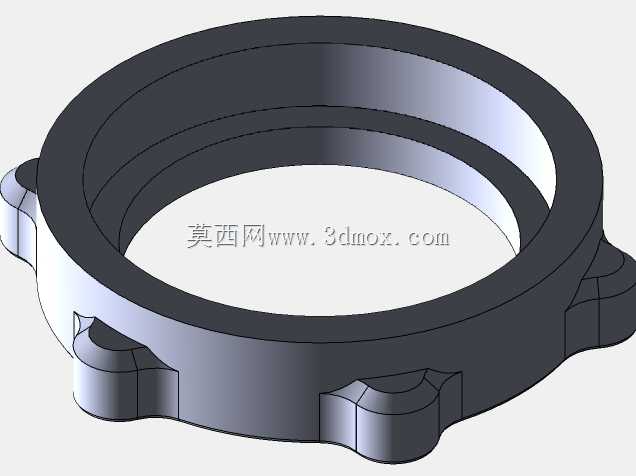

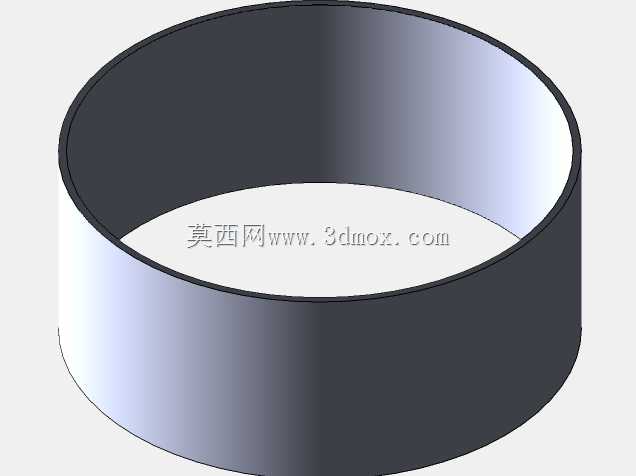

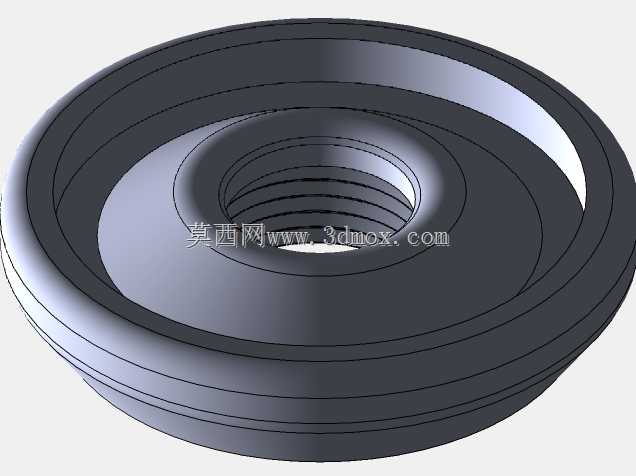

　　在安装边界的设计上，阀体整体为圆柱形结构，两端的法兰连接位做了轻量化的切边处理，既保证了连接强度，也尽可能压缩了整体占用的安装空间，进出口的连接尺寸适配常规的小通径管路接头，可以直接对接6mm规格的气动软管，不需要额外制作转接头。阀体外壁没有突出的冗余结构，安装时可以直接通过两端法兰的螺钉孔固定在安装面板上，也可以配合管夹进行侧面固定，适配不同设备的安装空间要求。

　　实际使用过程中，这款层流阀可以根据下游的流量需求，搭配不同孔隙率的泡沫扩散器材料，实现不同流速区间的层流输出：当需要低流速稳定输出时，选用高阻力的扩散材料，即可让出口流体保持低速层流状态，满足精密供气、小流量试剂输送这类场景的需求；当需要较快流速的平稳输出时，更换低阻力的扩散材料，即可在保证流态平稳的前提下提升出口流量，适配不同的工况要求。和常规的节流阀相比，这款层流阀不需要复杂的阀芯调节结构，依靠流道与扩散材料的配合即可实现稳定的流态控制，结构简单可靠，加工成本低，尤其适合小批量定制、实验室自研设备的配套使用场景，也可以作为小型流体设备的集成阀件使用，在保证功能的前提下大幅降低配套阀件的采购与加工成本。
