CT-10-C型大流量高压泄压阀结构

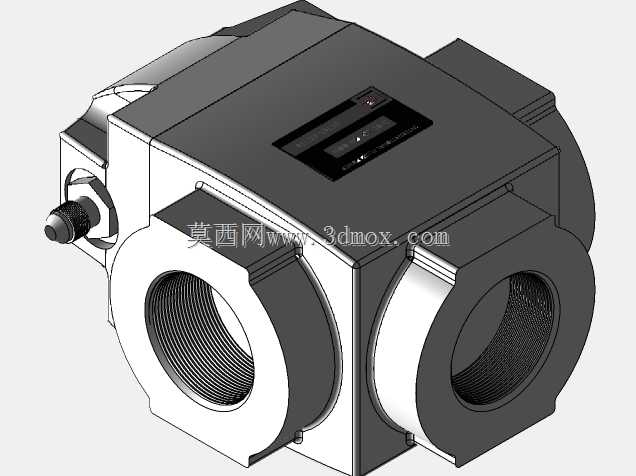

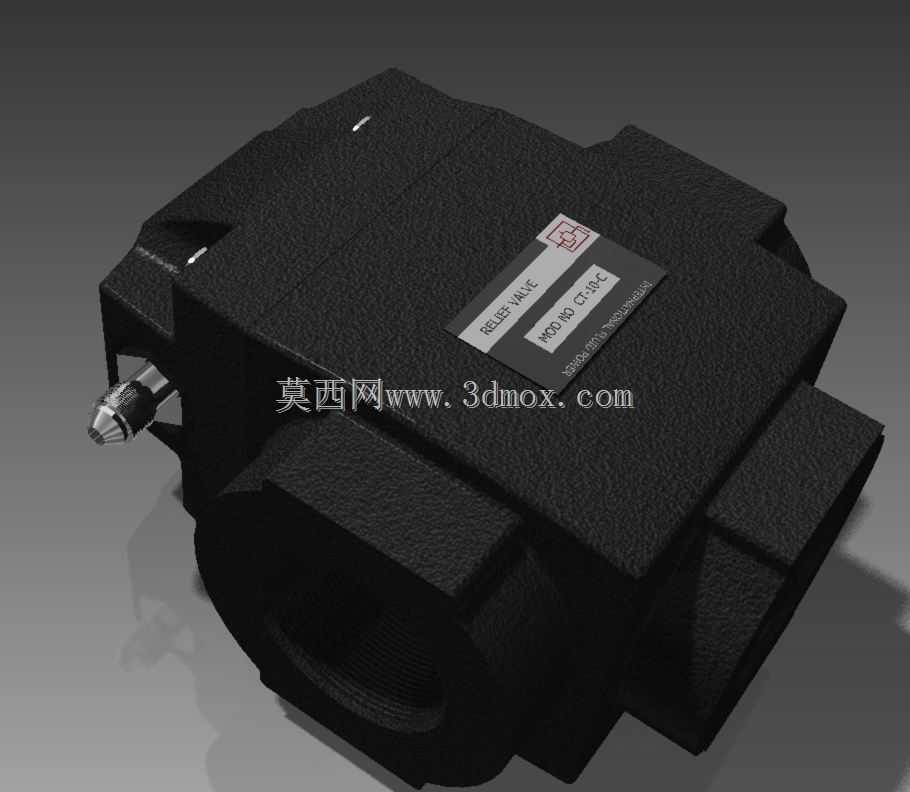

　　在液压系统、高压流体输送管路的设计选型中，泄压阀是决定整套系统压力安全边界的核心元件，本次呈现的CT-10-C型泄压阀，是针对大流量高压工况开发的直动式压力泄放元件，可直接替代同规格伊顿维克斯系列泄压阀，适配绝大多数工业液压站、流体输送管路的压力保护需求。从实际应用场景来看，这类泄压阀常被布置在液压泵出口、蓄能器前端、主压力管路分支节点位置，当管路内流体压力超过设定阈值时，阀口自动开启泄放多余流体，将系统压力稳定在安全区间内，避免管路超压爆裂、密封件失效、执行元件过载损坏等故障，在重型工程机械液压系统、工业液压站、高压流体输送管网、大型机床液压夹紧回路中都有广泛应用。该款泄压阀采用1-1/4"NPT螺纹端口，

　　这个接口规格适配公称通径DN32的流体管路，在常规液压油介质工况下，可在1500-3000psi的压力区间稳定工作，对应公制压力范围约10.3MPa到20.7MPa，大通径的接口设计让阀件在全开状态下可通过非常大的流量，不会因为阀口通流能力不足导致压力泄放滞后，在大流量液压系统中无需并联多个小通径泄压阀即可满足泄放需求，能有效减少管路布置的空间占用与接头泄漏点。从结构设计思路来看，这款阀采用块状集成式阀体结构，整体为方正的铸钢阀体外形，相比传统管式溢流阀的圆柱外形，块状阀体更便于在集成阀块上安装固定，也可以直接通过管接头接入管路，阀体表面做了发黑防锈处理，适配工业车间的多油污、多湿度工况，长期使用不会出现表面锈蚀剥落的问题。

　　阀体上的调压端采用侧置式微调结构，调压螺杆带锁止设计，压力设定完成后可以通过锁母固定调压位置，避免设备运行过程中的振动导致调压螺杆偏移，造成压力设定值漂移。阀内部的密封结构采用耐高压丁腈橡胶密封件，配合硬密封阀口结构，在高压泄放的频繁启闭工况下，密封件不会因为反复冲刷出现过早失效，阀口的硬密封面经过研磨处理，关闭状态下的内泄漏量控制在极低水平，不会因为阀口微漏导致系统压力缓慢掉压。从安装边界来看，这款阀的整体外形为对称块状结构，两个主油口分布在阀体相对的两个侧面，调压机构布置在阀体单侧端面，安装时需要在调压端预留不小于50mm的操作空间，方便后期进行压力调整与维护，阀体顶部预留了标识安装位，可标注压力设定值、介质流向等信息，

　　避免现场安装与维护时出现接反管路、误调压力的问题。在三维建模过程中，这款阀的所有接口尺寸、安装孔位、外形轮廓都按照实物1:1还原，阀体的倒角、铸造圆角、调压端的接头细节都做了精准复刻，在做液压站管路布置、阀块设计时，可以直接调用该模型进行装配干涉检查，提前验证管路走向、安装空间是否满足要求，避免后期现场安装时出现阀件与周边管路、结构件干涉的问题。对于液压系统设计人员来说，这类成熟的替换型阀件模型可以大幅减少选型建模的工作量，不需要手动测绘实物即可完成整机的管路装配设计，在做方案评审时也可以更直观地展示阀件的布置位置与安装方式，提升设计沟通效率。在实际选型匹配时，需要注意该阀的压力调节范围要覆盖系统的最高工作压力，泄放流量要大于液压泵的最大输出流量，同时接口螺纹要与现场管路的螺纹规格匹配，NPT螺纹属于锥管密封螺纹，安装时需要在螺纹表面缠绕密封带或者涂抹密封胶，保证接口处的密封性能，避免高压工况下出现接口渗漏。这款阀的直动式结构相比先导式泄压阀，响应速度更快，在出现压力冲击的工况下可以更快开启泄放，适合对压力响应速度要求较高的液压回路，比如工程机械的动臂缓冲回路、机床的夹紧安全回路等场景，在大流量工况下的压力超调量也控制在合理区间，不会出现泄放过程中压力大幅波动的问题。
