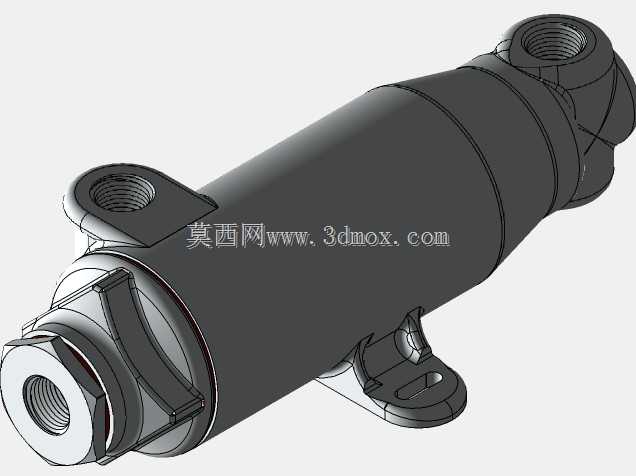

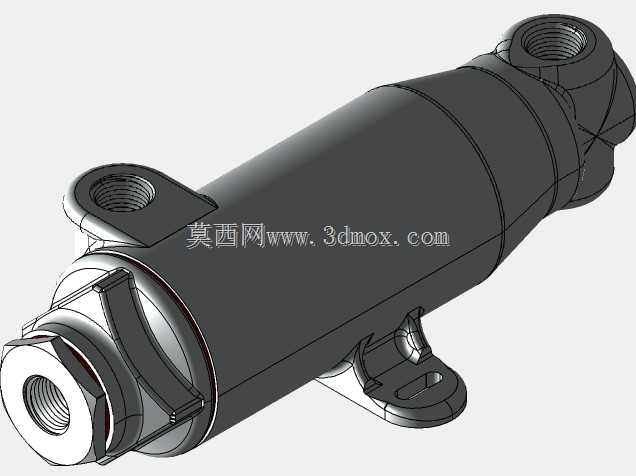

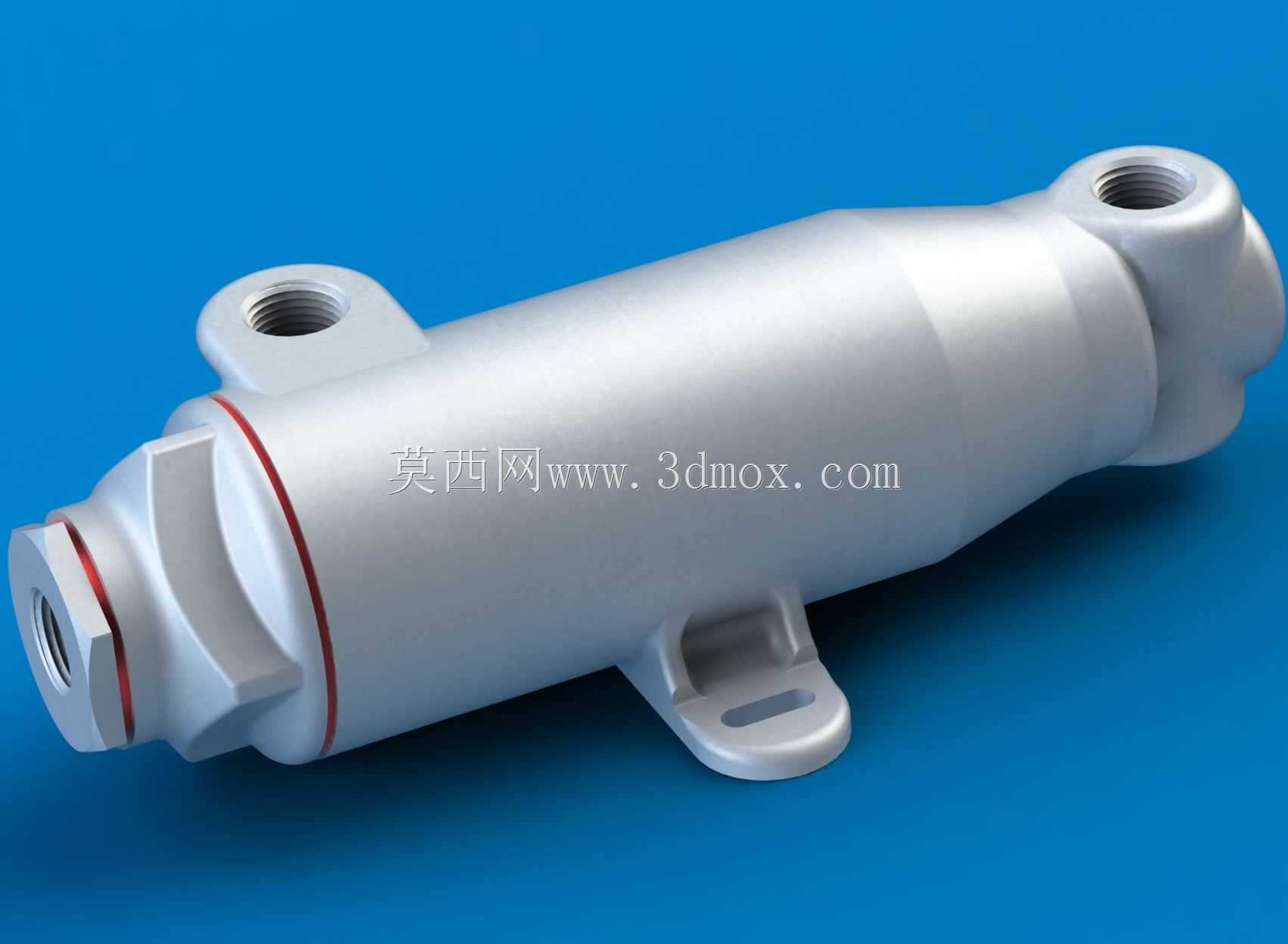

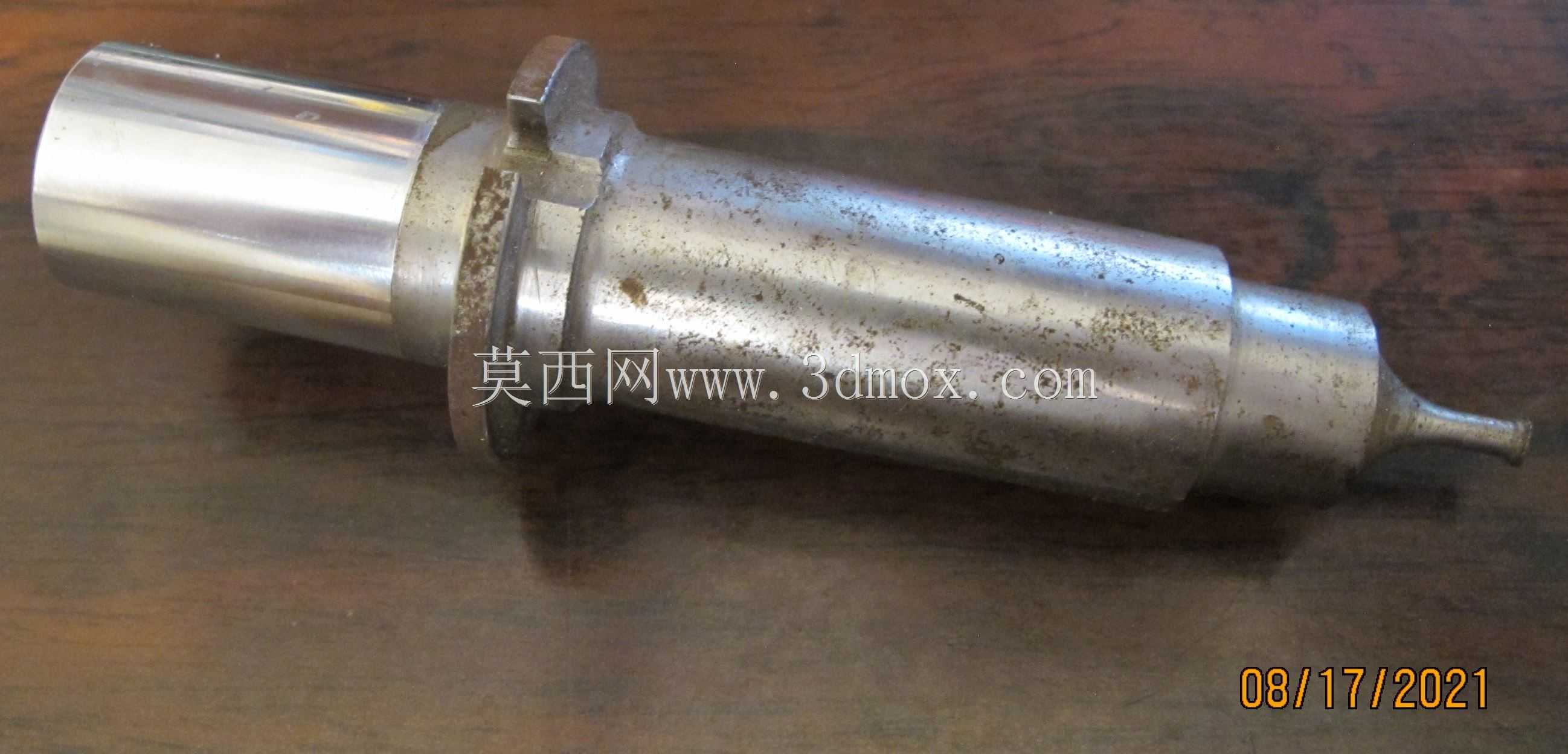

航空用C-47压力调节阀剖面结构

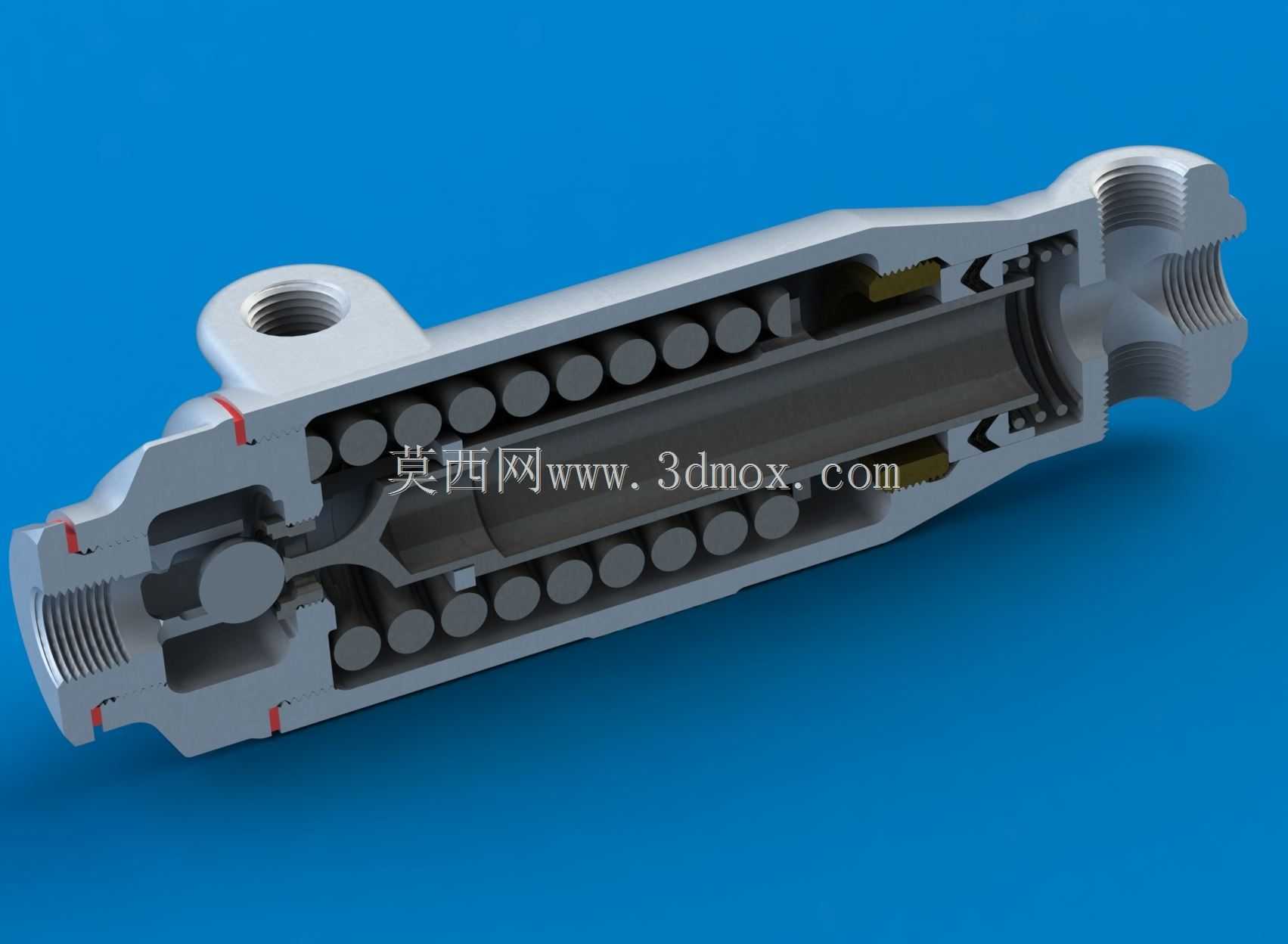

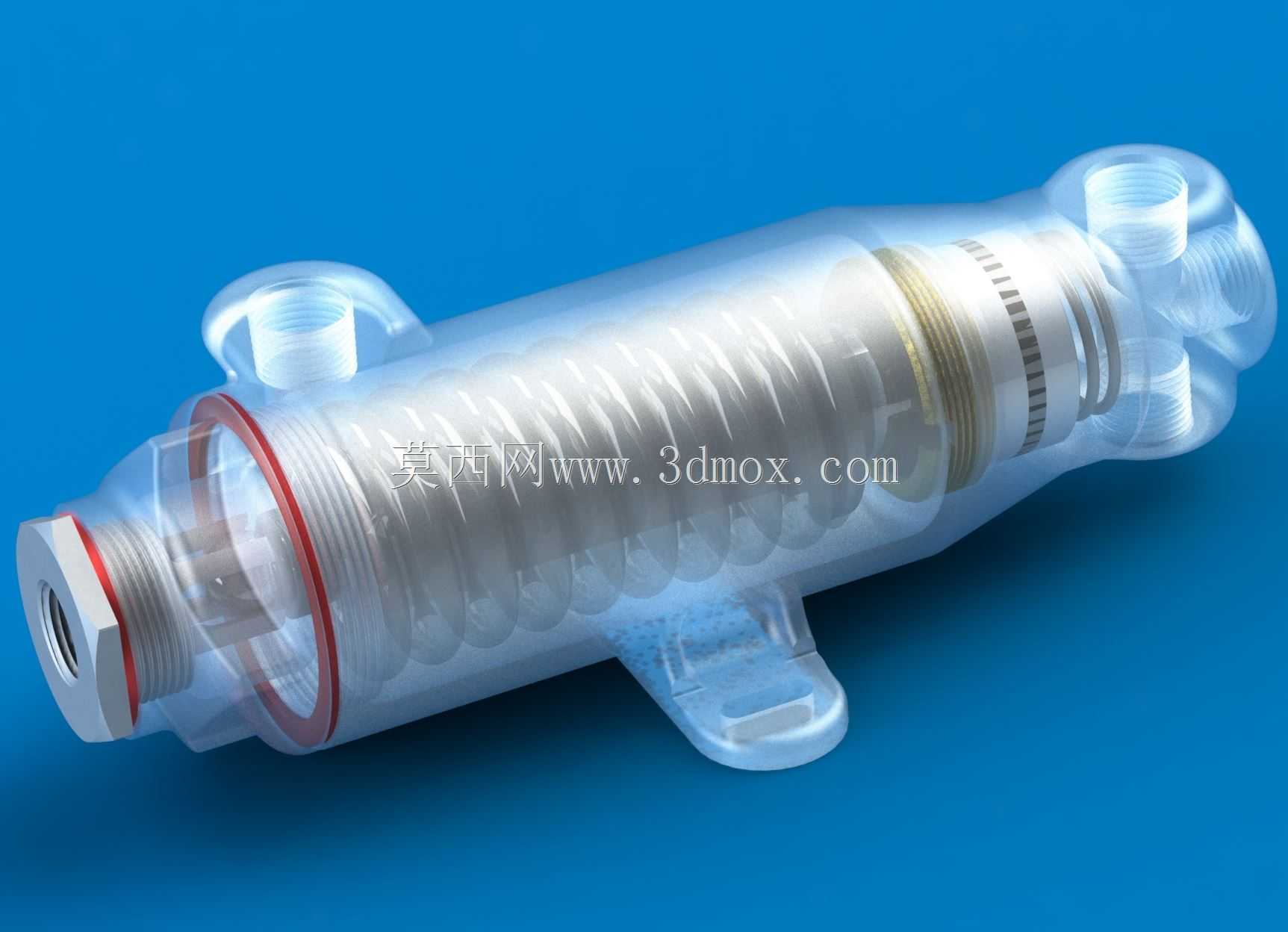

　　这款压力调节阀的剖面结构清晰呈现了其内部核心组成，两端的外螺纹接口为管路对接提供了标准化安装基础，安装时需匹配对应通径的管路内螺纹，保证连接密封性与同轴度，避免安装应力作用在阀体上导致密封面变形。从内部结构来看，沿阀腔轴向布置的多组圆柱弹簧是压力调节的核心弹性元件，弹簧刚度经过匹配计算，可在设定压力区间内提供稳定的复位力，当入口侧介质压力超过弹簧预紧力设定值时，阀芯组件沿轴向滑移，改变阀口通流面积，实现介质压力的动态调节，保证下游管路压力稳定在设计区间内。阀体中部的径向螺纹接口为控制压力引入口，可接入被控管路的压力信号，实现压力反馈调节，该接口的安装位置需避开介质流道的紊流区，保证采集的压力信号稳定无脉动，

　　避免阀芯出现频繁振荡的问题。阀芯与阀腔的配合面采用精密间隙配合，配合间隙控制在合理范围内，既保证阀芯动作顺畅无卡滞，又能减少内泄漏量，配合面的表面粗糙度需达到对应加工要求，降低长期动作带来的磨损量，提升部件使用寿命。阀体两端的密封结构采用多道密封设计，可适应航空工况下的温度变化与压力波动，避免介质外漏，密封件的材质选型需匹配工作介质类型与工作温度范围，防止密封件老化失效。该类压力调节阀主要应用于航空器的液压、气源管路系统中，承担系统压力调节、过载保护的功能，在飞行过程中，管路内的介质压力会随发动机工况、飞行高度变化出现波动，该阀可快速响应压力变化，将下游压力稳定在系统允许的工作范围内，避免压力过高损坏下游精密元件，

　　也可防止压力过低导致相关执行机构动作无力。从设计思路来看，该阀采用直动式结构，整体结构紧凑，轴向布局充分利用了管路安装空间，没有额外的外置控制部件，适合航空器上安装空间受限的使用场景，内部弹簧采用并列多组布置的方式，可在有限的阀腔空间内获得足够的弹簧力，同时降低单根弹簧的刚度，提升压力调节的精度，避免单根弹簧刚度偏差带来的调节压力漂移问题。阀芯上的流道设计经过优化，介质流过阀口时的流态平稳，可减少节流带来的噪声与振动，同时避免介质中的杂质卡在阀口密封面上，导致调压失效。在安装边界方面，该阀整体为长条形轴向结构，安装时需预留足够的轴向操作空间用于管路螺纹的拧紧作业，径向方向需预留空间用于引压管的连接，同时阀体周围需保留足够的散热空间，

　　避免长时间工作时介质节流产生的热量积聚，影响密封件与弹簧的使用寿命。在实际使用过程中，该类阀的维护需重点检查阀芯配合面的磨损情况、弹簧的弹力衰减情况以及密封件的老化情况，定期校验调压精度，保证其工作可靠性，由于航空器上的部件对重量控制要求较高，该阀体采用轻量化的高强度金属材质加工，在保证结构强度耐受管路压力的前提下，尽可能降低部件自重，符合航空部件的设计要求。
