30吨级螺栓连接吊耳枢轴孔结构

　　该重型连接吊耳的枢轴孔结构，主要面向大吨位起重吊装、重型设备固定牵拉场景设计，常见于港口重型货物吊装工装、大型工程机械机身吊点、重型钢结构临时牵拉节点、风电设备安装辅助吊具等工况，核心作用是通过螺栓组将吊环结构刚性固定在设备或工装基体上，配合卸扣、吊索完成载荷传递，单节点额定承载能力覆盖30吨级作业需求，可适配常规大规格卸扣的销轴穿装要求。

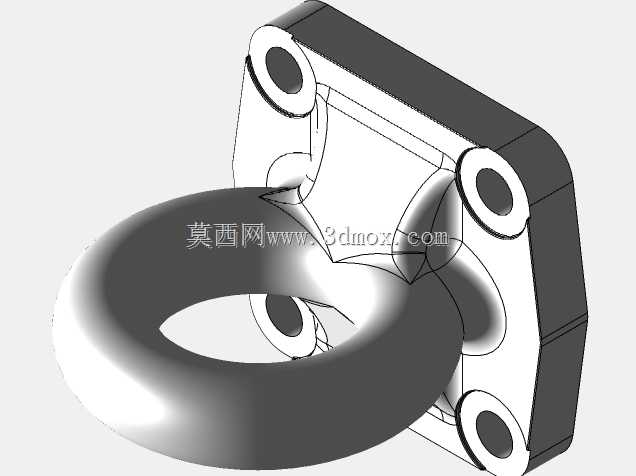

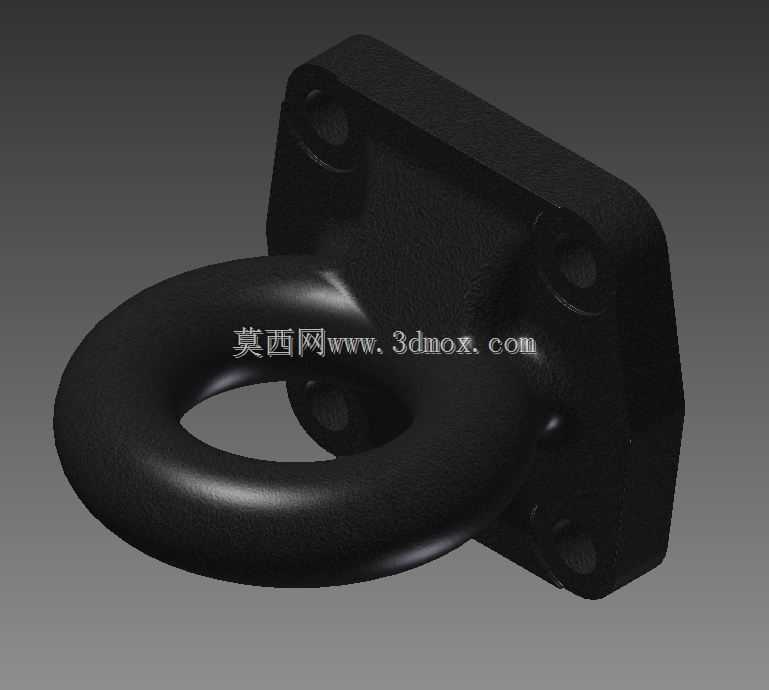

　　从功能特性来看，该结构采用方形安装法兰配一体式锻造吊环的构型，法兰面设置四个沉头螺栓过孔，安装时螺栓穿过沉孔拧入基体预设的螺纹孔，沉孔设计可保证螺栓头部完全没入法兰平面，避免螺栓突出部位与吊索、卸扣发生运动干涉，同时让法兰贴合面完全贴紧基体安装面，保证受力时法兰面受力均匀，不会出现局部翘曲导致的螺栓附加弯矩。吊环部分采用整环式闭环结构，环体内孔为精加工枢轴孔，孔壁与销轴的接触区域做了圆弧过渡处理，避免应力集中在孔口边缘，环身截面采用椭圆形变截面设计，在受拉方向的截面厚度更大，垂直受拉方向的截面适当收窄，既保证核心受拉区域的强度储备，又能控制整体重量，减少不必要的材料冗余。

　　设计过程中首先围绕承载边界做受力校核，30吨额定载荷下，按照起重行业常规的5倍安全系数要求，对吊环的最小受拉截面、枢轴孔的孔壁挤压强度、法兰螺栓的剪切与拉伸强度、法兰与吊环衔接的过渡圆角处的疲劳强度逐一做仿真验证，过渡区域采用大圆角平滑衔接，完全避免直角突变结构，从根源上降低应力集中系数，防止长期交变载荷下出现疲劳裂纹。枢轴孔的尺寸匹配行业通用的大吨位卸扣销轴直径，孔壁预留适当的配合间隙，既保证销轴可以顺利穿装，又不会因为间隙过大导致吊装时出现冲击载荷，孔的端面做了倒角处理，方便销轴快速对位穿入，也能避免孔口锐边割伤吊索或划伤销轴表面。

　　安装边界方面，方形法兰的四个安装孔采用对称分布设计，孔位间距按照通用重型设备安装面的螺孔布局规范设定，可适配多数预设重型吊点的设备基体，安装时要求法兰贴合面的平面度公差控制在0.1mm以内，保证四个螺栓受力均匀，避免单个螺栓过载。吊环的内孔中心与法兰安装面的垂直距离经过优化，既保证卸扣安装后有足够的摆动空间，不会与基体表面发生磕碰，又尽量缩短力臂长度，降低螺栓组受到的倾覆力矩。整个结构的外形无突出锐边，所有外露棱边都做了倒钝处理，安装和使用过程中不会划伤操作人员，也不会磨损配套的吊索具。

　　在实际选型应用中，该结构可直接作为设备本体的永久吊点使用，也可作为可拆式吊具的连接模块，通过更换不同长度的连接螺栓适配不同厚度的安装基体，使用时需注意保证穿入枢轴孔的销轴直径与孔的尺寸匹配，销轴两端加装开口销或锁紧挡板防止销轴脱出，吊装作业时载荷方向尽量与吊环平面保持一致，避免侧向斜拉导致吊环受到附加弯曲载荷。结构的材质通常选用高强度合金结构钢，整体锻造后做调质处理，表面做发黑或镀锌防腐处理，可适应户外露天作业的腐蚀环境，长期使用过程中只需定期检查枢轴孔的磨损量、法兰与吊环衔接处是否有裂纹、螺栓是否有松动即可，维护成本极低，可靠性远高于焊接式吊点，不会出现焊接缺陷导致的突然断裂风险。
