5/8英寸规格长杆挂接销结构设计

　　在起重吊装、工装夹具快换、户外露营装备搭建、小型运输载具捆扎固定这类需要频繁拆装连接的场景里，挂接销是非常容易被忽略但直接决定连接可靠性的核心零件。这次做的这款挂接销，有效配合长度做到5又1/2英寸，杆身公称直径5/8英寸，适配市面上绝大多数同规格的卸扣、挂耳孔位，不管是车间里临时搭建的焊接工装快速定位，还是越野场景下拖车绳与车架锚点的连接，或是小型起重作业里吊具与被吊物的快速挂接，都能直接适配，不需要额外扩孔或者加装衬套。

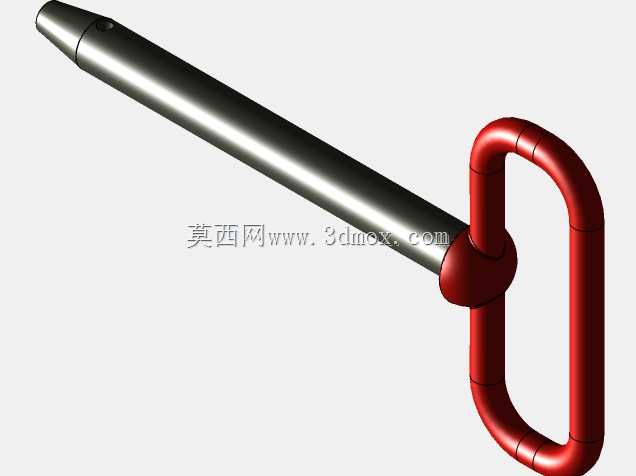

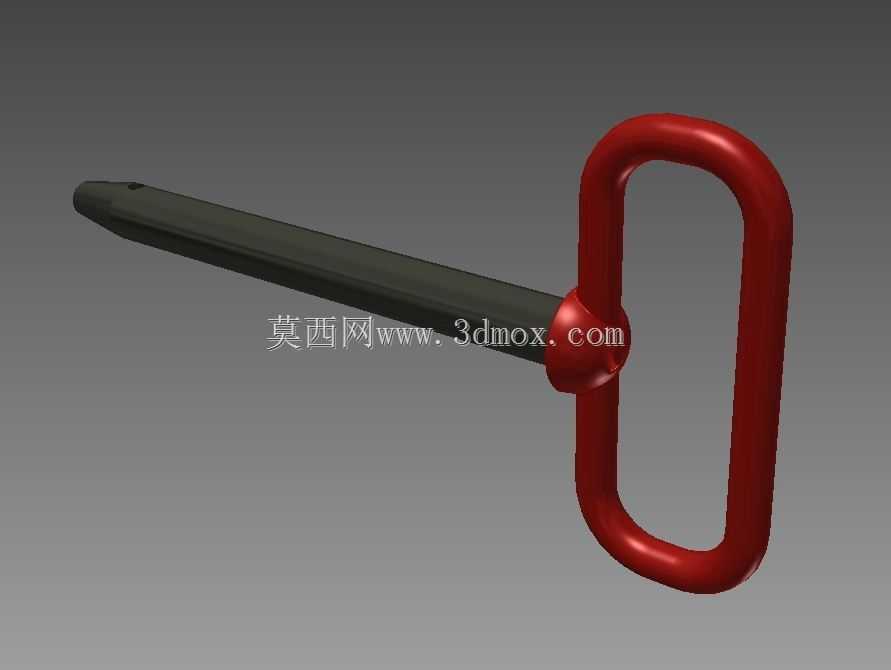

　　从结构设计逻辑来看，这款挂接销没有采用传统带开口销孔的直销轴结构，而是在销杆的端部集成了一体式的D型环，这个设计是从实际使用反馈里迭代出来的——之前现场作业时经常遇到普通销轴插到位后，穿开口销的步骤繁琐，而且拆卸时因为受力变形，开口销很难拔出，甚至需要用角磨机切割，耽误作业效率；还有不少作业人员图省事不装开口销，作业过程中销轴受震动窜出，引发安全隐患。这款带D型环的挂接销，使用时只需要将销杆对准连接孔位插入，到位后D型环自然卡在孔位外侧，既起到轴向限位的作用，不需要额外加装锁止零件，同时D型环本身可以作为提拉受力点，拆卸时直接勾住D型环就能拔出销杆，哪怕销杆和孔位因为受力产生轻微变形，也能通过敲击D型环侧面将销杆震出，大幅降低拆装难度。

　　尺寸设计上，销杆头部做了15度的导入锥角，长度大概是杆径的1.5倍，这个角度是经过多次试装验证的，既不会因为锥角太小导致导入段过短、对位困难，也不会因为锥角太大导致有效配合长度缩水，实际装配时哪怕孔位存在1-2mm的同轴度偏差，也能顺着锥角顺利插入，不需要反复调整对位。销杆主体采用等直径设计，表面粗糙度控制在Ra1.6，和孔位的配合间隙选的是H8/f7的间隙配合，既保证插拔顺畅，不会因为间隙过大产生晃动冲击，也不会因为间隙过小在有泥沙、锈蚀的情况下卡滞。D型环的截面直径和销杆直径保持一致，环体内孔的净空尺寸做到3英寸，足够成年人带劳保手套直接伸入提拉，也能适配市面上常见的安全钩、卸扣直接挂入，不需要额外加装连接环。D型环和销杆的连接位置做了R3的圆角过渡，避免应力集中，这个位置是整个零件受力最复杂的区域，既承受销杆轴向的拉拔力，也承受D型环受拉时的弯曲应力，圆角过渡能有效分散应力，避免长期交变载荷下出现断裂。

　　安装边界方面，这款挂接销要求被连接件的总叠厚不超过5英寸，预留1/2英寸的余量让D型环和被连接件表面留出间隙，避免因为零件尺寸公差导致D型环被顶住、无法完全贴靠。连接孔的直径推荐加工到15.9-16.1mm，孔口需要做1mm的倒角，去除毛刺，避免销杆插入时刮伤表面镀层，也能减少应力集中对孔位的损伤。如果是用于长期固定的场景，可以在D型环和被连接件之间加装一个平垫圈，分散接触面的压力，避免D型环压伤被连接件的表面。需要注意的是，这款挂接销的额定载荷是按照5/8英寸销轴的剪切强度设计的，双剪切面下的额定工作载荷适配同规格卸扣的载荷等级，使用时不要超载荷作业，也不要将D型环作为主要受力吊点使用，D型环的设计强度是满足提拉和辅助挂接需求，主要受力还是依靠销杆的剪切承载。

　　从建模细节来看，整个零件的建模过程没有做过多的工艺简化，所有的圆角、倒角、锥度都按照实际加工的尺寸1:1还原，导入锥角的角度、过渡圆角的半径、D型环的曲率都和实际量产的零件保持一致，不管是用于工装设计时的装配干涉检查，还是用于起重方案的排布模拟，都能直接调用，不需要再调整尺寸。销杆尾部没有做额外的锁止结构，是因为D型环的尺寸已经大于连接孔的直径，自然形成轴向限位，相比传统的R型销、开口销锁止，这种结构的可靠性更高，不会因为震动、磕碰导致锁止件脱落，在户外、高震动的作业场景下优势尤其明显。很多人觉得挂接销是简单的标准件，不需要专门做三维建模，但实际做方案设计时，如果直接调用简化的销轴模型，经常会出现D型环和周边零件干涉、销杆长度不够导致插入深度不足的问题，这个模型把所有的外形细节都还原到位，装配时能直接检查所有的安装间隙，提前发现干涉问题，减少现场安装时的整改工作量。
