镀锌钢JIC转NPT穿板液压接头结构

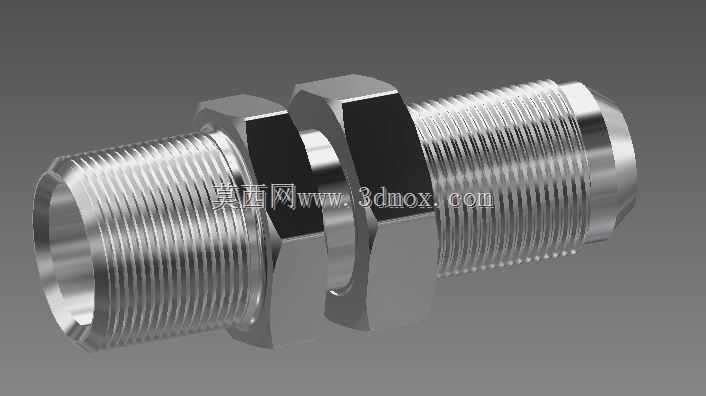

　　在液压系统的管路布设场景中，经常会遇到管路需要穿过设备面板、油箱壁板、防护隔板等平板结构的工况，这类工况下普通的直通管接头无法实现可靠的壁面固定与密封，穿板式的隔板接头就成了这类场景下的标准选型。这款镀锌钢材质的穿板接头，一端采用JIC 37°扩口连接形式，适配8号规格的液压软管或硬管端接，另一端采用NPT锥管螺纹，可直接旋入对应规格的内螺纹阀块、泵油口或执行元件接口，中间的六角限位台配合锁紧螺母，能够将接头牢牢固定在预设开孔的平板结构上，避免管路振动导致接头移位、密封失效的问题。

　　从结构设计逻辑来看，这类隔板接头的核心设计要点集中在三个部分：首先是中间的定位轴段，其直径需要与平板上的安装开孔形成间隙配合，既不能间隙过大导致接头安装后晃动，也不能间隙过小造成装配困难，常规设计中配合公差选择H8/f7即可满足多数工业场景的装配需求，轴段的长度需要适配常用的壁板厚度范围，覆盖1mm到6mm的常见钢板、铝合金板、工程塑料隔板厚度，锁紧螺母采用细牙螺纹设计，相比粗牙螺纹具备更好的防松性能，在液压系统持续的压力脉动、管路振动工况下，能够保持长期的锁紧力不衰减。其次是两端的连接结构，JIC端的37°扩口密封面加工粗糙度要求达到Ra1.6以下，扩口锥面的角度公差控制在±0.5°范围内，确保与配套的JIC扩口螺母、管套压紧后实现金属硬密封，无渗漏风险；NPT端的锥管螺纹严格遵循美制锥管螺纹的牙型、锥度标准，螺纹牙型角60°，锥度1:16，装配时配合生料带或密封胶即可实现可靠的螺纹密封，可承受最高21MPa的系统工作压力，满足中高压液压系统的使用要求。

　　实际选型使用过程中，需要重点关注几个安装边界参数：首先是平板上的安装开孔直径，需要比接头中间定位轴段大0.2mm-0.5mm，开孔边缘需要去除毛刺，避免划伤接头表面的镀锌层，影响防腐性能；其次是接头两端的预留安装空间，JIC端需要预留足够的扳手操作空间，方便拧紧扩口螺母，NPT端同样需要预留扳手空间来完成接头与对应元件的螺纹装配，避免出现装配干涉；另外，接头安装完成后，两端管路的弯曲半径需要满足液压管路的最小弯曲半径要求，避免管路在接头根部形成过大的应力集中，长期使用后出现管路破裂、接头变形的问题。

　　材质选择上采用镀锌钢作为基材，相比不锈钢材质具备更高的强度，成本也更具优势，表面镀锌处理可以满足常规工业环境下的防腐需求，在无强腐蚀的液压站、工程机械、机床设备的液压系统中都可以适用。接头两端的螺纹同轴度是加工过程中的关键管控项，同轴度公差需要控制在Φ0.1mm以内，否则安装后会出现管路别劲的问题，导致密封面受力不均，出现渗漏，同时也会给管路装配带来额外的应力，缩短管路的使用寿命。中间的六角限位台采用对边尺寸符合标准扳手规格的设计，安装时可以用扳手卡住限位台，再拧紧两端的螺母或螺纹端，避免装配时接头整体跟转，损坏密封面或连接螺纹。

　　在不同的应用场景中，这类隔板接头的使用方式也有细微区别：在油箱壁板上安装时，通常会在接头与壁板之间加装耐油橡胶密封垫，避免油箱内的油液从安装开孔的间隙渗漏；在设备防护面板上安装时，如果面板两侧的压力一致，也可以不加装密封垫，仅靠锁紧螺母实现固定即可；在有防爆要求的工况场景中，还需要在锁紧螺母上加装防松垫圈，避免振动导致螺母松脱。这类接头的流道设计采用等通径结构，内部流道无突变、无死角，液压油流经时的压力损失小，也不会产生局部涡流导致的油温升高、气蚀等问题，长期使用时的可靠性更高。

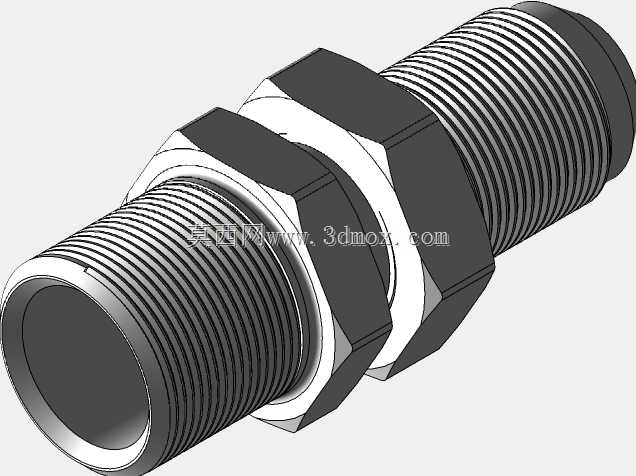

　　从三维建模的角度来看，构建这类接头模型时，需要重点还原各段螺纹的牙型特征、密封面的锥度参数、六角台的对边尺寸与倒角特征，尤其是中间定位轴段的长度、锁紧螺母的厚度这些与安装直接相关的尺寸，需要严格按照实际加工尺寸建模，这样在做整机的管路装配干涉检查时，才能准确判断接头与周边结构件是否存在干涉，提前发现设计问题，减少现场装配时的整改工作量。建模时可以先绘制回转体的主体轮廓，通过旋转命令生成主体结构，再绘制六角特征、螺纹特征，最后添加各处的倒角、退刀槽等工艺特征，还原真实零件的加工细节，确保模型可以直接用于装配仿真、工程图导出等后续设计环节。
