镀锌钢JIC液压隔板穿板直通接头

　　在液压系统的管路布设场景中，经常会遇到管路需要穿过设备面板、油箱壁板、防护隔板等平板结构的工况，这类工况下普通的直通管接头无法实现可靠的壁板固定与密封，容易出现管路晃动、密封面错位、壁板处渗漏等问题，隔板式穿板接头就是为解决这类布设需求开发的专用管路连接件。这款6×6规格的JIC隔板接头，采用镀锌钢材质加工，适配公称通径6mm的液压管路，两端均为标准JIC 37°扩口连接结构，可直接匹配同规格的JIC扩口式管接头或液压元件油口，无需额外转换接头即可完成管路对接。

　　从实际应用场景来看，这类接头广泛应用于小型液压站的油箱壁穿板布管、移动式液压设备的防护面板管路引出、工程机械驾驶室隔板的液压操控管路穿设、液压试验台的台面板管路固定等场景，尤其是在需要将液压管路从密闭腔室内部引出到外部、同时要保证腔室与外部之间的管路固定可靠性的位置，这类隔板接头是首选的连接件。相较于普通的卡套式穿板接头，JIC扩口式结构的抗振动性能更优，在设备存在持续振动、管路存在小幅往复位移的工况下，密封可靠性更有保障，不会因为长期振动出现密封松动渗漏的问题。

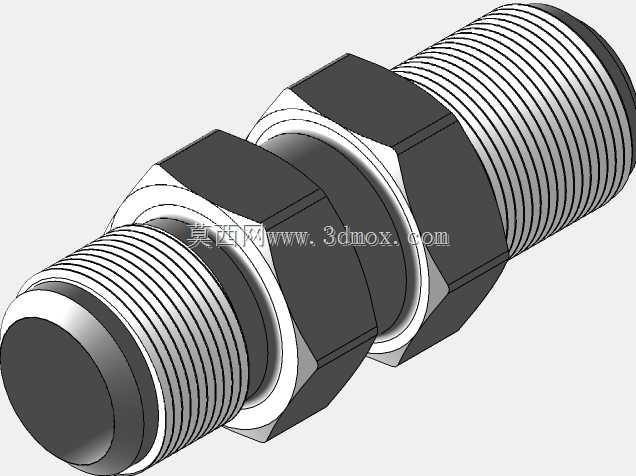

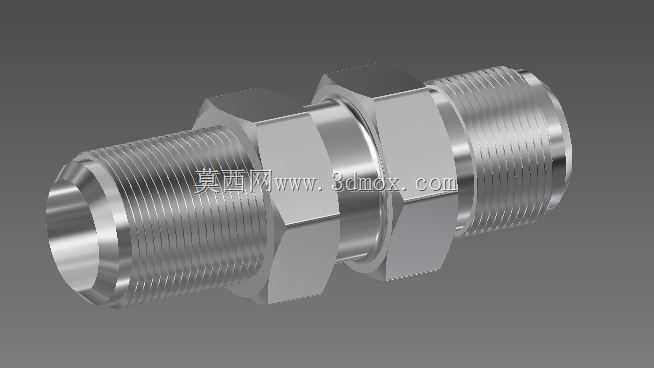

　　从产品功能特性来看，这款接头的核心结构分为三个部分：两端的外螺纹连接段、中间的六角锁紧定位段、以及贴合隔板的密封限位面。两端的外螺纹为统一规格的JIC外螺纹，螺纹加工精度符合液压管路件的通用公差要求，扩口密封面的粗糙度、锥度公差均满足37°扩口密封的设计要求，可与标准JIC扩口螺母、管套配合，夹紧外径6mm的液压硬管或适配的软管接头芯。中间的六角结构分为两个部分，靠近其中一端的是固定限位六角，另一端是锁紧六角，安装时先将接头从隔板的一侧穿入预先加工好的安装孔，让限位六角的端面贴合隔板的一侧表面，之后从隔板另一侧旋入锁紧螺母，将接头牢牢夹紧在隔板上，两端再分别连接对应的管路即可完成安装。

　　在设计思路上，这款接头充分考虑了现场安装的操作便利性，中间的锁紧六角采用对边尺寸适配标准扳手的规格，现场安装时不需要使用专用工具，采用普通的开口扳手或活动扳手即可完成锁紧操作，不需要在隔板背面预留过大的操作空间。接头整体的通径保持一致，不存在通径缩口的问题，液压油流经接头时的局部压力损失极小，不会因为接头的通径变化造成额外的能耗或局部紊流，适配额定工作压力范围内的液压系统使用。镀锌钢的材质选择兼顾了结构强度与防腐蚀性能，表面镀锌层可满足常规工业环境下的防锈需求，在无强腐蚀介质的工况下可长期使用，不需要额外做表面防腐处理。

　　从外形尺寸与安装边界来看，这款接头的穿板安装孔直径适配接头光杆段的外径，安装时需要在隔板上加工对应尺寸的光孔，不需要加工螺纹，降低了隔板的加工难度，尤其是在薄板结构上布设管路时，不需要在薄板上加工精度要求较高的管螺纹，仅需加工光孔即可完成固定，大幅降低了薄板件的加工成本。接头两端的螺纹长度预留了足够的连接余量，可适配不同壁厚的隔板，当隔板厚度在常规范围内时，锁紧螺母都可以可靠锁紧，同时两端的螺纹段有足够的长度连接管路接头，不会出现螺纹啮合长度不足导致的连接强度问题。接头两端的六角结构距离密封端面的尺寸经过优化，在连接管路时扳手的操作空间充足，不会出现扳手与隔板干涉的问题，即使是在密集布管的面板上，也可以顺利完成接头与管路的连接操作。

　　在实际选型使用时，需要注意确认两端连接的管路规格均为6mm通径的JIC扩口连接形式，隔板的安装孔尺寸与接头光杆段匹配，隔板厚度在接头允许的夹持范围内，同时要确认系统工作压力不超过该接头的额定工作压力，避免超压使用造成密封失效或结构损坏。安装时要注意保证扩口密封面的清洁，不要有铁屑、毛刺、杂物附着在密封锥面上，扩口连接时按照标准扭矩拧紧螺母，不要过拧造成扩口处开裂或螺纹滑牙，锁紧隔板上的固定螺母时要注意不要让接头整体跟转，避免两端的密封面出现错位。这类接头在长期使用过程中几乎不需要额外维护，只要安装时保证密封可靠，后续可长期保持无渗漏的工作状态，是液压系统穿板布管场景下可靠性极高的基础管路配件。
