1.5寸NPT钢制储罐油箱连接法兰结构

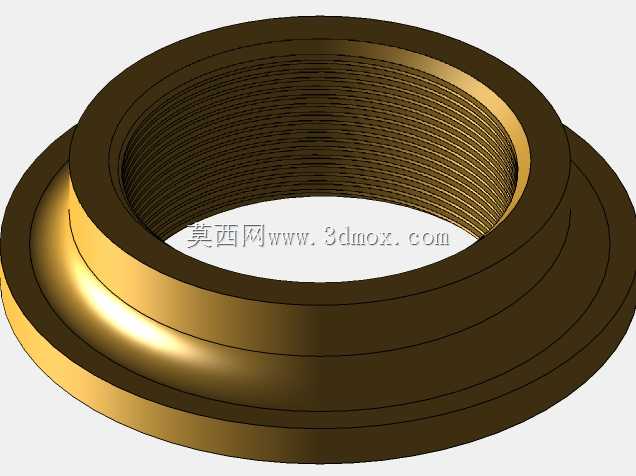

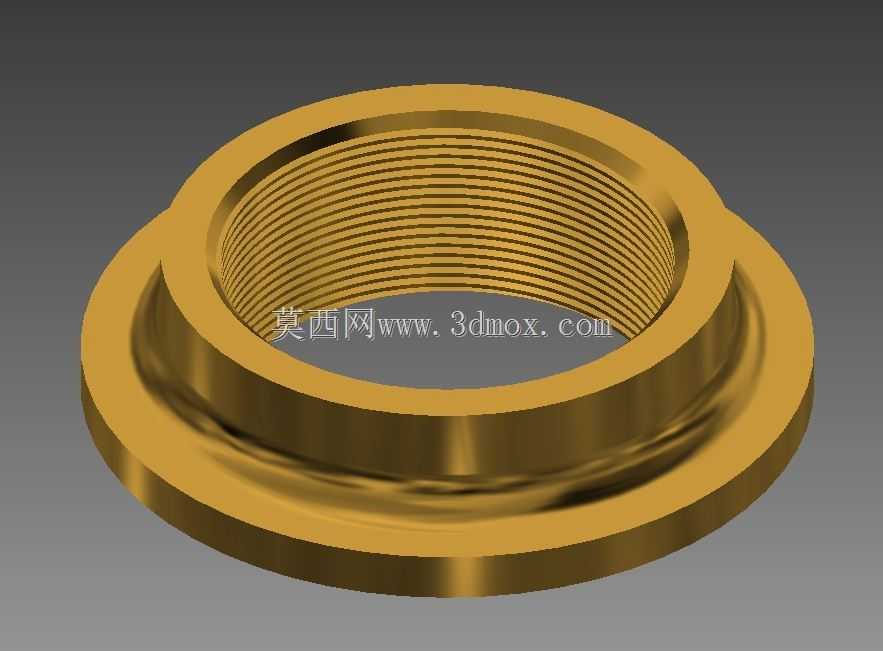

　　在工业储液、流体输送系统的管路对接场景中，带内螺纹的法兰结构是实现油箱、储罐与外接管路可靠密封连接的核心部件，本次呈现的1 1/2寸规格钢制法兰，主要适配公称通径对应1.5寸NPT螺纹的管路对接需求，常见于小型工业储油罐、液压系统油箱、工艺介质储罐的侧壁接口位置，用来替代传统焊接式接头，在保证连接强度的同时，降低现场安装的对位难度，也方便后期维护时的管路拆装作业。从结构设计逻辑来看，这款法兰采用带定位凸台的阶梯式外形，外侧大直径法兰盘为安装贴合面，设计时预留了足够的密封压紧面宽度，安装时配合耐油橡胶垫片或聚四氟乙烯密封垫，能够在0-1.6MPa的常规工作压力下实现端面静密封，避免储液介质从安装结合面渗漏；

　　内侧凸起的定位段可以直接卡入油箱或储罐侧壁的预开安装孔内，安装时无需额外做径向对位，只要将法兰推入安装孔到位，就能保证内螺纹轴线与侧壁开孔轴线完全重合，大幅降低现场安装的对位误差，避免因螺纹偏斜导致的管路安装应力集中问题。法兰内孔全程加工NPT标准锥管螺纹，锥度为1:16，螺纹牙型角60度，依靠螺纹牙的变形实现螺纹副本身的密封，对接同规格外螺纹管路接头时，只要在螺纹段缠绕合适的密封带或涂抹密封胶，就能实现螺纹连接处的可靠密封，无需额外加装密封件，适配输送矿物油、水基液压油、低压气态介质等多种常见工业流体。从安装边界尺寸来看，法兰盘的外径设计充分考虑了安装空间需求，在保证足够压紧面积的前提下，尽可能缩小法兰盘的外轮廓尺寸，

　　避免在密集排布的管路接口位置出现相邻法兰干涉的问题；法兰整体的轴向厚度经过强度校核，在钢制材料本身的强度基础上，能够承受管路对接时的拧紧力矩，不会因为长期受力出现法兰变形导致的密封失效；内侧定位段的外径与常规储罐侧壁开孔尺寸匹配，开孔公差按照H12级设计，适配现场常用的等离子切割、钻孔等开孔工艺的加工精度，不需要对安装孔做二次精加工就能完成装配。在实际工程应用中，这类法兰常被用在小型燃油储罐的出油、回油接口，液压站油箱的管路对接位置，也可用于小型化工储罐的取样、排空接口，相比平焊法兰，这种带内螺纹的一体式法兰不需要在现场做焊接作业，对于不允许动火的储油场景、现场无焊接设备的安装场景有更强的适配性；相比单纯的螺纹接头，

　　法兰盘的存在增大了与储罐侧壁的接触面积，能够将管路的振动、外力冲击均匀分散到侧壁安装面，避免长期受力导致侧壁开孔处开裂，提升接口的整体使用寿命。设计过程中，针对法兰的应力集中位置做了圆角过渡处理，在法兰盘与内侧定位凸台的衔接位置采用R角过渡，避免热处理或受力时出现应力集中导致的开裂；螺纹段的加工长度严格遵循NPT螺纹的标准旋合长度要求，保证足够的螺纹啮合扣数，既不会因为螺纹过短导致连接强度不足，也不会因为螺纹过长导致接头拧入后顶到法兰内部台阶，出现装配不到位的问题。法兰的端面密封面采用精加工处理，表面粗糙度控制在Ra3.2以内，保证密封垫片被压紧时能够完全填充端面的微观不平度，实现可靠的端面密封；法兰整体的材质选用常用的低碳钢，表面可根据使用场景做镀锌、发黑等防锈处理，适配户外、潮湿环境下的使用需求，避免长期使用出现锈蚀导致的拆卸困难、密封面损坏等问题。在三维建模过程中，严格按照NPT螺纹的标准参数构建螺纹牙型，保证模型导入工程软件后可以直接用于装配干涉检查、安装空间校核，也可直接导出工程图用于生产加工；法兰的所有倒角、圆角尺寸都按照机械加工的常规工艺要求设置，不存在无法加工的尖锐棱角、不合理结构，模型的尺寸链完全闭合，各个特征之间的定位尺寸清晰，能够直接对接生产环节的加工需求。
