2.5寸NPT钢制储罐连接法兰结构

　　在工业流体存储与输送系统中，法兰作为管路与设备本体之间的核心连接构件，其结构合理性直接决定整套系统的密封可靠性与长期运行稳定性，这款适配2 1/2英寸NPT螺纹的钢制储罐法兰，主要面向中小型常压储液罐的侧装、顶装接口场景，常见于润滑油存储单元、小型化工试剂储罐、燃油中转罐的管路接驳位置，用来实现罐体与外接输送管路、液位检测组件、排污阀组的刚性连接。从实际工程应用的反馈来看，这类带内螺纹的法兰相比平焊对焊法兰，在小通径管路的安装作业中效率优势明显，不需要现场施焊，仅需在罐体预制对应安装孔位后，将法兰的嵌入段穿过罐体壁板，通过外侧压边与罐体壁面贴合定位，配合密封垫片完成端面密封，内侧的NPT锥管螺纹可以直接和外螺纹管路件旋合，

　　锥螺纹本身的锥度结构在旋紧过程中会形成螺纹副的自密封，配合端面的静密封结构，能有效避免储液介质的渗漏问题。在结构设计层面，这款法兰采用了带凸台的一体式锻钢成型结构，外侧的法兰盘为环形平边结构，盘体厚度经过载荷校核，能够承受管路安装时的螺栓压紧力，以及管路运行过程中产生的径向、轴向载荷，不会因为长期受力出现盘体翘曲变形导致密封失效；内侧的凸台段长度匹配常规储罐壁板的厚度范围，安装时凸台完全穿入罐体开孔，凸台外壁与罐体开孔之间预留了密封胶填充间隙，现场安装时可以在间隙内填充耐油密封胶或者加装O型密封圈，进一步提升壁板位置的密封性能。内螺纹部分严格遵循NPT锥管螺纹的齿形参数与锥度要求，螺纹牙型角60度，锥度1:16，

　　加工过程中保证螺纹表面的粗糙度要求，避免螺纹表面存在凹坑、断牙等缺陷，防止螺纹旋合后出现渗漏通道。法兰盘的密封面采用全平面结构，适配非金属软垫片、耐油橡胶垫片、聚四氟乙烯垫片等多种常用密封垫片，不需要加工水线或者凹凸密封面，降低加工成本的同时，也能适配现场多数通用密封配件，减少备件采购的品类压力。从安装边界尺寸来看，这款法兰的法兰盘外径覆盖了罐体开孔周边的足够区域，安装时不需要在罐体壁板额外焊接补强板，对于壁厚在4mm到8mm之间的钢制储罐，法兰盘的压紧面积可以将密封压力均匀分散到壁板表面，不会因为局部压紧力过大造成壁板变形；内螺纹的通径完全匹配2.5寸NPT管路的通流要求，不会因为法兰结构造成通流截面的突变，

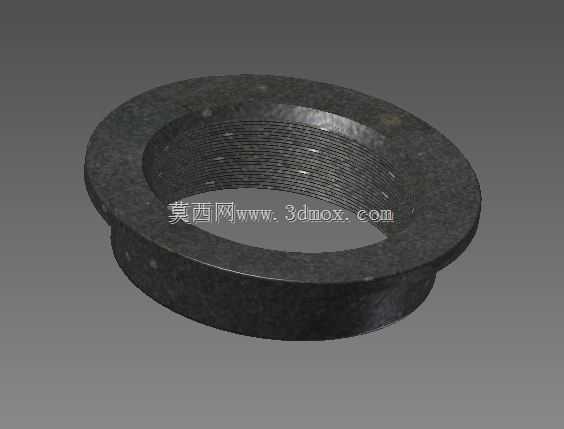

　　减少介质流经法兰位置的阻力损失，避免在接口位置出现介质滞留、杂质沉积的问题。在实际选型应用中，这类法兰尤其适合现场不具备动火作业条件的储罐改造项目，不需要焊接作业就可以完成接口的加装或者更换，大幅降低现场施工的安全风险与作业时长；钢制的本体材质经过发黑防锈处理，能够适应常规油品、非强腐蚀性化工介质的存储环境，长期使用不会出现本体锈蚀污染介质的问题。建模过程中，对法兰的各部位过渡圆角做了优化处理，法兰盘与凸台段的连接位置采用圆角过渡，避免直角位置的应力集中，提升法兰整体的结构强度，在承受管路振动、温度变化带来的热胀冷缩应力时，不会在应力集中位置出现开裂问题。螺纹部分的建模严格遵循实际加工的牙型尺寸，能够直接用于后续的工程出图、数控加工程序编制，也可以导入到管路系统的整体装配模型中，完成管路干涉检查、装配工艺验证等工作，帮助设计人员在方案阶段就确认接口位置的安装空间是否充足，避免现场安装时出现法兰与周边结构件干涉、扳手操作空间不足的问题。
