仿Phoenix系列3/4英寸NPT钢制储罐法兰

　　这款钢制储罐法兰的设计参考Phoenix series 254系列产品的成熟结构，适配3/4"NPT锥管螺纹连接场景，主要应用于小型工业储液罐、车载燃油箱、工艺流体中转储罐的侧壁管路接驳位置，承担管路对接、密封承压、接口补强的核心作用。在实际工程应用中，这类带内螺纹的法兰常被用于储罐的出油口、回油口、液位计接口、排气阀安装位，相比直接在罐体壁面攻丝的安装方式，法兰结构能够大幅降低壁面应力集中，避免罐体壁面因螺纹受力、振动载荷出现开裂渗漏的问题，尤其适配钢制焊接储罐、滚塑储罐的金属嵌件安装场景。从结构设计逻辑来看，该法兰采用阶梯式凸缘结构，外侧大直径凸缘作为安装贴合面，

　　与罐体壁面贴合后可通过周边满焊或者嵌装压合的方式实现固定，贴合面预留了足够的焊接操作空间，焊接时不会损伤内侧螺纹结构；中间过渡段做了圆弧倒角处理，能够分散流体流经接口时的湍流冲击，同时降低焊接冷却过程中的应力集中风险；内侧全程加工NPT锥管螺纹，锥度为1:16，依靠螺纹牙型的过盈配合实现密封，无需额外加装密封垫片即可承受常规工况下的流体压力，适配输送燃油、液压油、低压水、中性化工流体的管路系统。在安装边界尺寸上，法兰整体最大外径满足3/4"NPT接口的常规安装空间要求，凸缘厚度经过载荷校核，能够承受管路侧向载荷、振动冲击，不会在长期使用过程中出现法兰变形导致的螺纹密封失效；法兰内孔螺纹的有效啮合长度符合NPT螺纹标准要求，

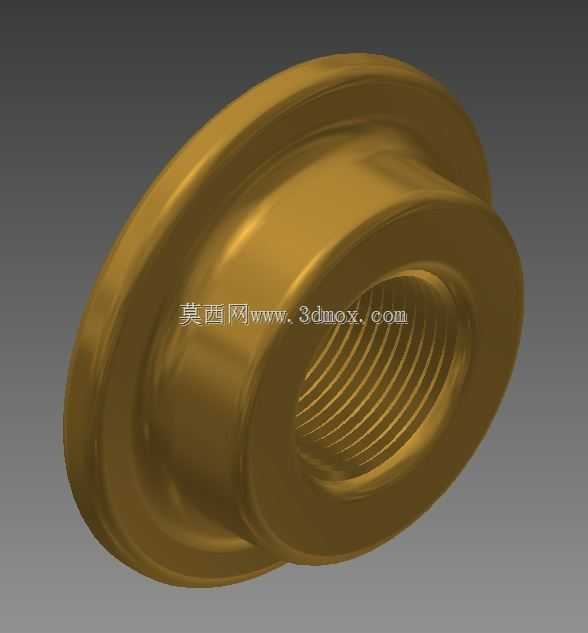

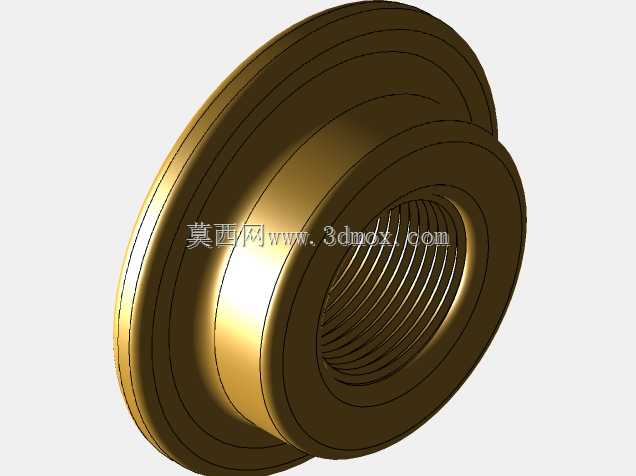

　　能够保证与外螺纹接头的啮合牙数达到承压标准，避免出现螺纹滑牙、密封不足的问题。从建模细节来看，模型完整还原了法兰的外轮廓阶梯结构、内侧螺纹的完整牙型、各段过渡圆角，所有倒角尺寸均符合机械加工工艺要求，没有出现无法加工的尖锐直角结构，可直接用于结构干涉检查、安装模拟、工程出图参考。在实际选型过程中，这类法兰需要匹配罐体壁面的厚度，当罐体壁面厚度小于3mm时，需要在法兰贴合面与罐体之间加装补强垫板，避免焊接时焊穿罐体壁面；螺纹连接装配时需要在螺纹表面涂抹适配输送介质的密封胶或者缠绕聚四氟乙烯生料带，进一步提升密封可靠性，装配扭矩需要控制在NPT螺纹推荐扭矩范围内，避免扭矩过大导致法兰螺纹开裂。该法兰的材质选用碳钢材质，

　　表面可根据使用场景做镀锌、发黑、喷漆处理，适配不同防腐等级的使用需求，在燃油储罐场景中使用时，材质需要满足燃油相容性要求，避免长期接触燃油出现材质腐蚀、溶胀的问题。在管路布局设计阶段，可直接调用该模型进行装配验证，核对法兰与周边管路、阀件、罐体结构的安装间隙，提前规避安装过程中出现的干涉问题，减少现场安装的整改工作量。
