600NB公称压力PN16钢制管法兰结构

　　在市政给排水主管网、工业循环水系统、化工介质输送管线的大口径管路布设场景中，PN16等级的600NB法兰是中压管路对接环节的核心承压连接件，这类法兰的设计完全匹配1.6MPa公称压力下的管路密封要求，适配公称通径600mm的钢管对接作业，是管路系统中实现管段可拆卸连接、介质流向切换、设备与管路对接的关键结构件。从结构设计逻辑来看，该法兰采用突面密封形式，密封面的平面度公差控制在0.1mm以内，表面粗糙度达到Ra1.6，能够配合非金属垫片或者金属缠绕垫片实现可靠密封，避免中压工况下介质出现渗漏问题。法兰本体沿圆周均匀布设24个螺栓孔，螺栓孔的位置度公差严格控制在φ0.5mm范围内，确保现场安装时螺栓能够顺利穿入，

　　不会出现孔位错位导致的附加安装应力，螺栓规格适配M33高强度螺栓，预紧扭矩按照1.6MPa工况下的密封比压计算设定，既保证垫片被均匀压缩达到密封效果，又不会因为预紧力过大导致法兰变形或者螺栓断裂。法兰的厚度尺寸经过强度校核，在1.6MPa工作压力叠加管路水锤冲击载荷的工况下，法兰盘的弯曲应力控制在材料许用应力的70%以内，预留足够的安全余量，适配输送水、蒸汽、弱腐蚀性化工介质等多种常见工业流体的输送场景。从安装边界来看，该法兰的对接端采用焊接坡口设计，坡口角度为30度，钝边尺寸2mm，能够适配壁厚10mm到16mm的无缝钢管或者螺旋焊缝钢管的对焊连接，焊接时不需要额外加工坡口，减少现场施工的工作量。法兰的外径尺寸经过标准化设计，

　　完全符合国内管路法兰的尺寸统一标准，能够和同压力等级、同通径的闸阀、蝶阀、止回阀等管路附件直接对接，不需要额外制作过渡连接件，大幅降低管路布设的成本与施工周期。在实际工程应用中，这类大口径PN16法兰常被用在厂区循环水总管、市政供水主干管、换热站一次网管路、污水处理厂的工艺管段上，除了实现管段的可拆卸连接，还能够在管路检修时通过拆卸法兰螺栓快速断开管段，不需要切割管路，大幅提升检修效率。设计过程中，法兰的内孔尺寸和对接钢管的内径保持一致，避免管路通径突变导致的介质流阻增大，减少管路输送过程中的压力损失，同时内孔与密封面的过渡位置采用圆角处理，避免应力集中导致法兰在长期承压过程中出现裂纹。法兰盘的背面设置有1:10的锥度过渡段，

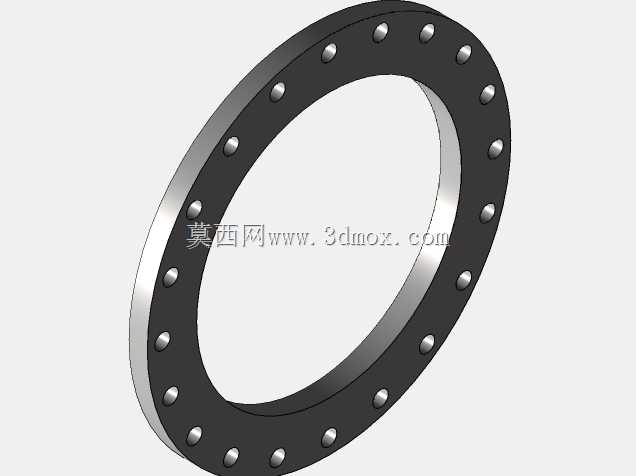

　　和对接钢管的外壁形成平滑过渡，降低焊接位置的应力集中系数，提升焊接接头的疲劳强度，适配管路长期运行过程中产生的振动、温度变形等附加载荷。在三维建模过程中，所有尺寸均严格遵循通用法兰的标准规范，螺栓孔的圆周分度、密封面的凸台高度、法兰颈的锥度尺寸都完全和实际加工尺寸一致，能够直接用于管路装配的干涉检查、管路应力仿真分析，也可以作为预制加工的尺寸参考，帮助施工人员提前预判安装过程中可能出现的空间干涉问题，比如法兰螺栓安装空间是否足够、和相邻管路支架的距离是否满足操作要求等。这类法兰的密封面没有设置水线结构，适配目前常用的金属缠绕垫片、改性聚四氟乙烯垫片等密封件，相比带水线的法兰，密封面的加工难度更低，同时在中压工况下的密封可靠性更稳定，不会因为水线的加工缺陷导致垫片局部压缩量不足出现渗漏。法兰的所有棱角位置都做了R2的圆角处理，避免加工、运输、安装过程中尖锐棱角划伤施工人员，也减少涂装时的边角流挂问题，提升法兰的防腐涂装附着力。
