发动机数字油门调速监控控制装置

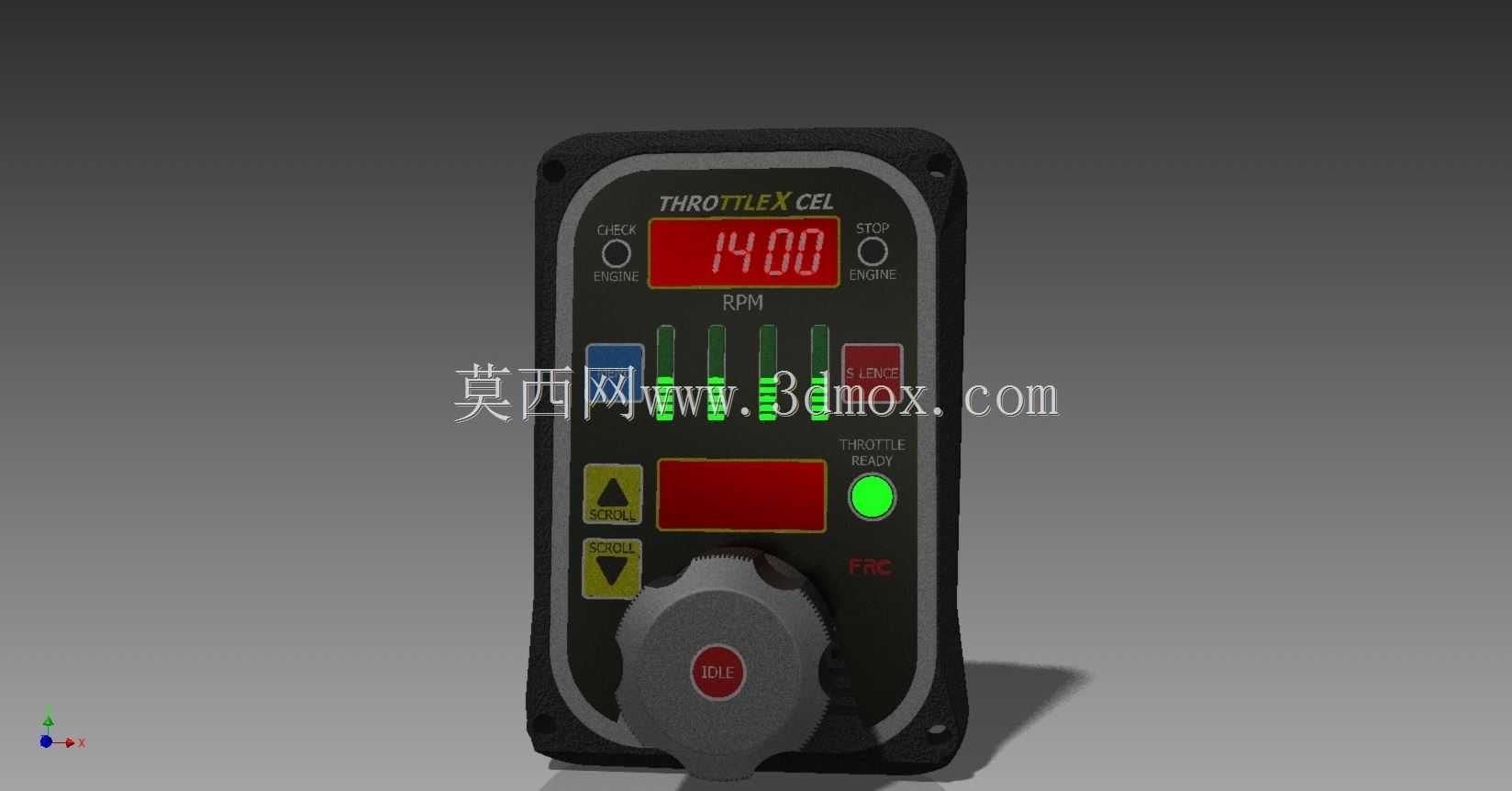

　　该控制装置主要面向搭载J1939 CAN总线通讯协议的发动机配套使用，核心承担油门调速、运行参数监控、工况状态反馈三类核心功能，常见应用在消防动力机组、固定式工业发动机组、特种作业车辆动力系统等场景，作为操作人员与发动机ECM之间的交互终端，替代传统机械拉线式油门结构，实现数字化的转速调节与运行状态可视化。从功能布局来看，装置正面设置数码转速显示窗口，可实时反馈当前发动机转速数值，下方搭配分段式LED光柱指示条，直观呈现油门开度占比，操作人员无需读取精确数值即可快速判断当前负载输出水平。操作区域设置了启停功能按键、油门加减调节按键、紧急停止触发按键，同时配置大尺寸旋钮式油门调节机构，兼顾快速粗调与精确微调的操作需求，

　　旋钮中心设置状态标识，配合绿色运行指示灯、红色故障警示区域，可快速反馈设备当前的运行、待机、故障三类核心状态。设计过程中优先考虑操作场景的人机交互合理性，所有操作按键与调节旋钮均布置在正面操作舒适区，显示区域处于操作人员站立或坐姿状态下的最佳视线范围，避免操作过程中需要大幅度调整视线或肢体姿态。装置外壳采用带安装固定孔的圆角矩形结构，边角做防撞圆弧处理，适配工业场景下的磕碰、振动使用环境，正面操作区域做凹陷式防护设计，避免误触按键或旋钮。安装边界方面，整体外形为方正的壁挂式/嵌入式安装结构，背部预留方形的连接器安装区域，用于对接CAN总线通讯线束、电源供给线束、信号反馈线束，

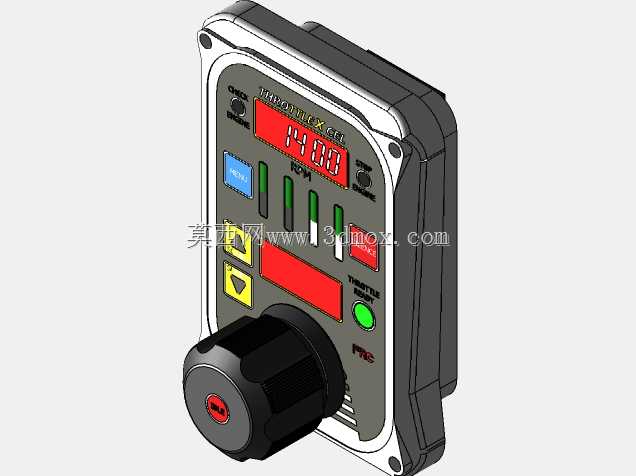

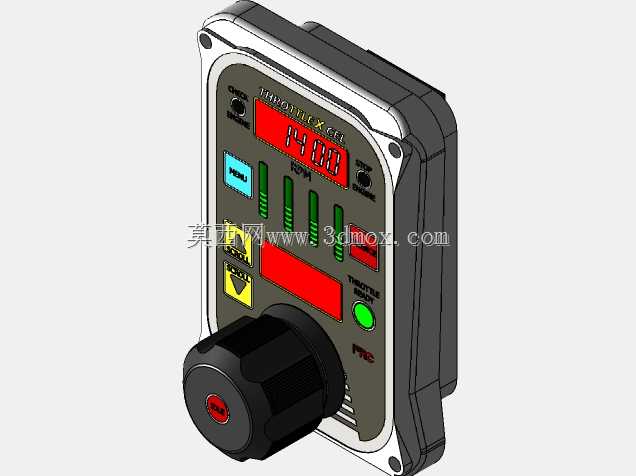

　　安装时可通过四角的固定孔直接固定在设备操作面板或机组支架上，无需额外设计复杂的安装转接结构。建模过程中完整还原了正面的所有操作元件布局、显示窗口位置、指示灯排布、旋钮纹理细节，外壳的分型线、固定孔位、侧边的密封结构均按照实际工业控制器的设计逻辑做了还原，背部的接口区域虽然外形做了方形简化处理，但整体安装尺寸、接口排布位置与实际产品保持一致，可直接用于操作面板的开孔设计、安装位干涉检查、操作工位的人机工程模拟。在实际配套选型过程中，这类数字油门控制器相比传统机械油门，可通过CAN总线直接读取ECM内部的转速、水温、油压、故障码等参数，无需额外布置独立的传感器线路，简化了整机线束布局，同时数字化的转速控制精度更高，

　　可配合ECM实现怠速稳定、转速限制、过载保护等联动功能，在固定机组、特种作业车辆的动力系统改造、新机组配套设计中应用广泛。建模时重点保证了正面操作区域的尺寸精度，所有按键的间距、旋钮的直径、显示窗口的尺寸均按照工业操作器件的通用设计规范设置，确保后续做虚拟装配、操作模拟时的尺寸准确性，外壳的壁厚、安装孔的孔径与孔位间距也符合工业控制器的通用设计标准，可直接作为同类产品设计的参考原型，用于结构布局验证、安装空间校核、操作界面人机分析等设计环节。
