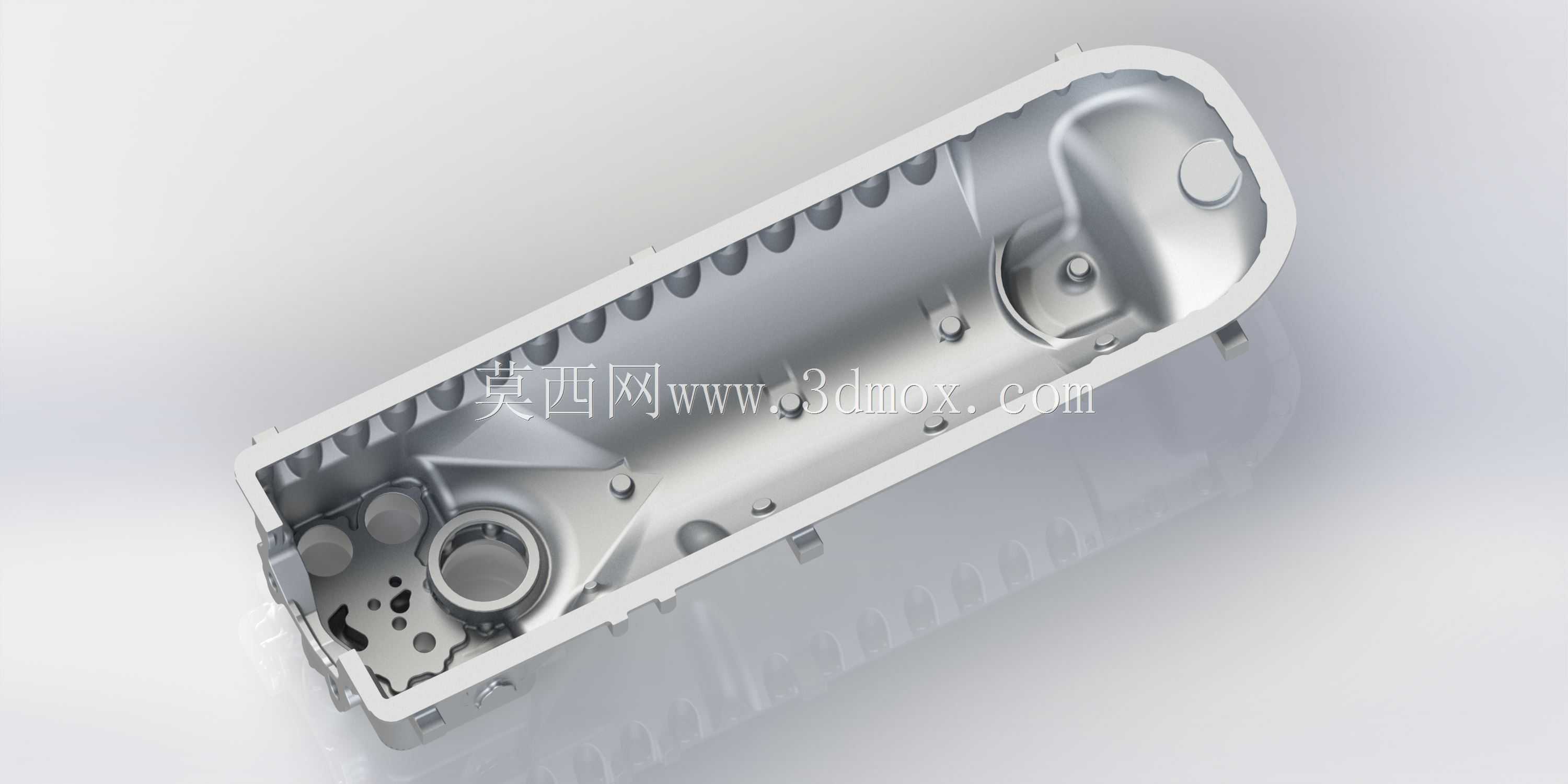

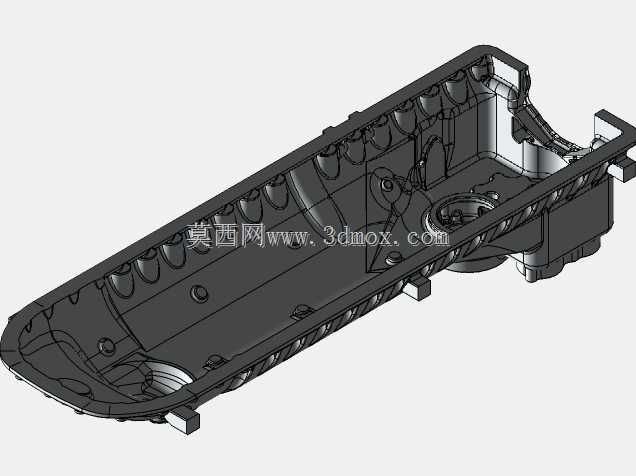

帕卡德梅林V1650发动机下曲轴箱铸件

　　该铸件对应大排量V型航空活塞发动机的下半曲轴箱结构，也就是日常维修场景中常说的油底壳主体承载部分，在整套动力单元中承担着曲轴下部封闭、润滑油存储、下部安装接口承载的核心作用，和上半曲轴箱配合形成完整的曲轴回转腔体，是发动机核心的壳体承力部件之一。从实际应用场景来看，这类结构最初配套于二战时期的大马力航空活塞发动机，后续同结构设计思路也延伸到了大排量车用V型发动机、固定式高功率内燃机的曲轴箱设计中，在航空动力修复、老式发动机复刻、内燃机教学教具开发、大排量动力改装等场景中，这类铸件的结构数据都有很高的参考价值。

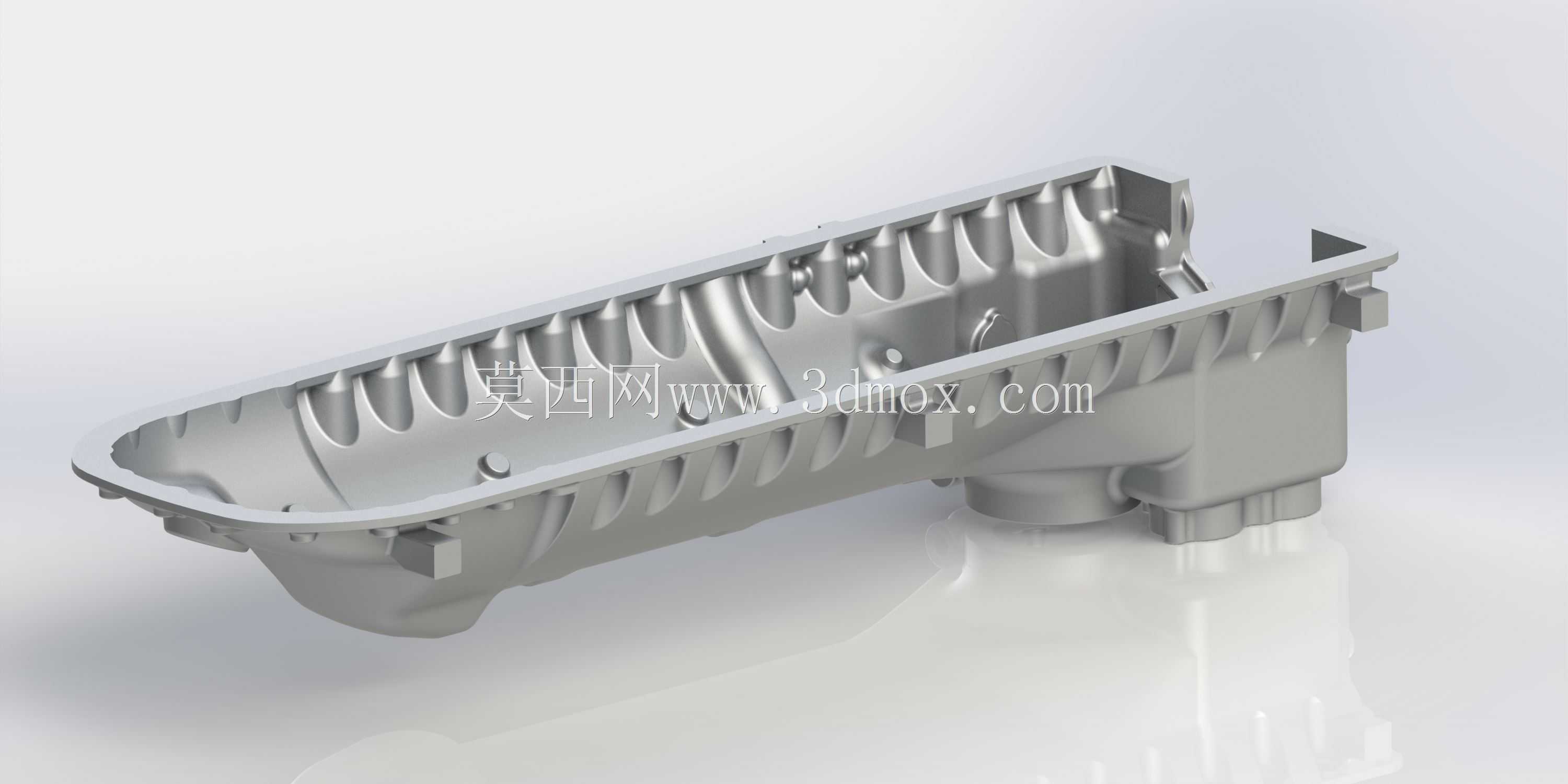

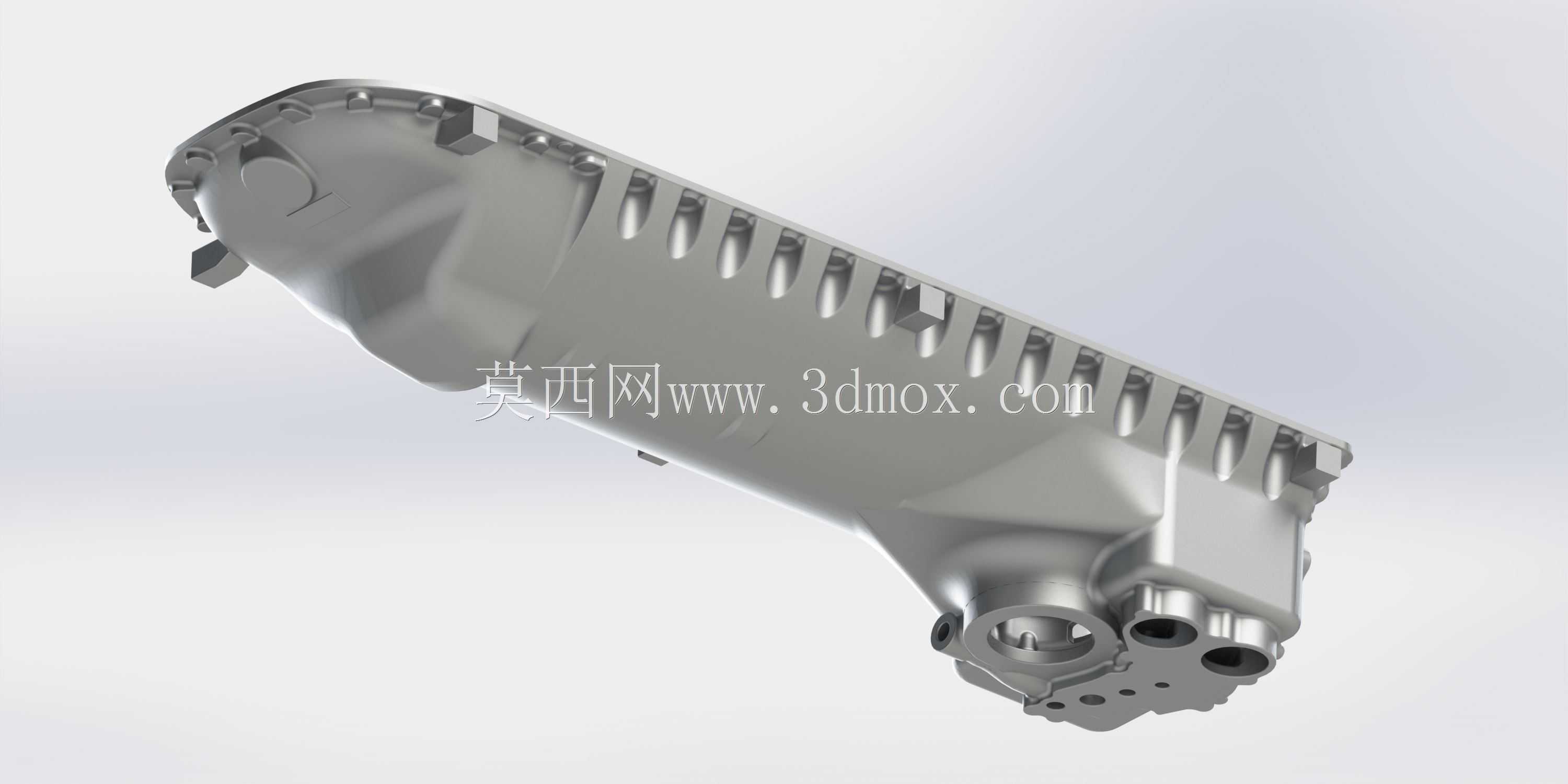

　　从功能特性层面拆解，这个下半曲轴箱铸件首先要满足的是密封承压要求：和上曲轴箱合箱后，整个腔体要容纳曲轴的连杆轴颈回转运动，同时存储足够量的发动机润滑油，保证曲轴运转时连杆大头的溅油润滑需求，因此铸件的合箱面设计了连续的螺栓孔位，沿整个分型面均匀排布，孔位间距经过载荷校核，避免合箱后出现密封间隙导致机油渗漏。其次是下部的结构强度要求，铸件外侧设计了连续的纵向加强筋结构，也就是模型外侧那一排等距排布的凸起筋条，这些筋条一方面可以提升铸件整体的刚性，降低发动机运转时曲轴箱的共振振幅，另一方面也能增大壳体的散热面积，帮助机油在腔体内完成初步的热交换，把曲轴运转传递过来的热量通过筋条表面散发到外部空气中。

　　从设计思路来看，这个铸件采用了分体式曲轴箱的下半段设计，和整体式曲轴箱不同，分体式设计的合箱面刚好经过曲轴的主轴颈中心轴线，安装时可以先把曲轴整体放置到下半箱体的主轴瓦座上，再扣合上半箱体完成主轴紧固，这种设计对于大行程、多缸数的V型发动机来说，装配难度远低于整体式曲轴箱，也方便后续维修时拆解检查曲轴轴瓦的磨损情况。铸件的端部预留了多个轴孔和安装凸台，这些位置分别对应曲轴前端的油封安装位、机油泵的驱动接口、附件传动箱的连接位，每个凸台的厚度都经过加强处理，避免附件运转时的振动导致凸台根部出现应力断裂。铸件底部的几个通孔分别对应机油放油螺塞安装位、机油集滤器的固定位，位置设计在腔体的最低区域，保证保养时机油可以完全排空，不会在腔体内形成旧油残留。

　　从安装边界和尺寸逻辑来看，整个铸件的外形顺着V型发动机的两列气缸夹角向下延伸，外侧轮廓没有超出气缸体的最大宽度，保证发动机安装到机架或者发动机舱时，下部不会和周边的支架、管路出现干涉。合箱面的平面度要求控制在0.05mm以内，所有螺栓孔的位置度公差不超过0.1mm，保证合箱时密封垫可以均匀压紧，不会出现局部压不实或者过压损坏密封垫的问题。铸件的壁厚采用了渐变设计，合箱面、轴承座位置的壁厚更大，承担主要的螺栓锁紧力和曲轴运转的冲击载荷，侧壁非承力区域的壁厚相对较薄，在保证整体刚性的前提下尽可能降低铸件的整体重量，这对于航空发动机应用场景来说尤为重要，每一克的重量降低都能提升整机的功重比。

　　从铸造工艺的角度看，这类复杂腔体铸件采用砂型铸造成型，外侧的加强筋、安装凸台都和主体一体铸造成型，减少后续加工的切削量，铸造成型后只需要对合箱面、轴孔安装面、螺栓孔位置进行精加工即可满足装配要求。铸件内部的腔体拐角处都设计了铸造圆角，避免应力集中导致的铸件开裂，同时也方便铸造时的砂模脱模，减少铸造缺陷的产生。在实际建模过程中，这类铸件需要重点还原合箱面的孔位排布、加强筋的截面尺寸、各个安装凸台的相对位置，才能保证后续做装配模拟时不会出现干涉问题，对于复刻老式发动机、制作教学演示模型来说，这些细节尺寸的还原度直接决定了后续结构装配的可行性。
